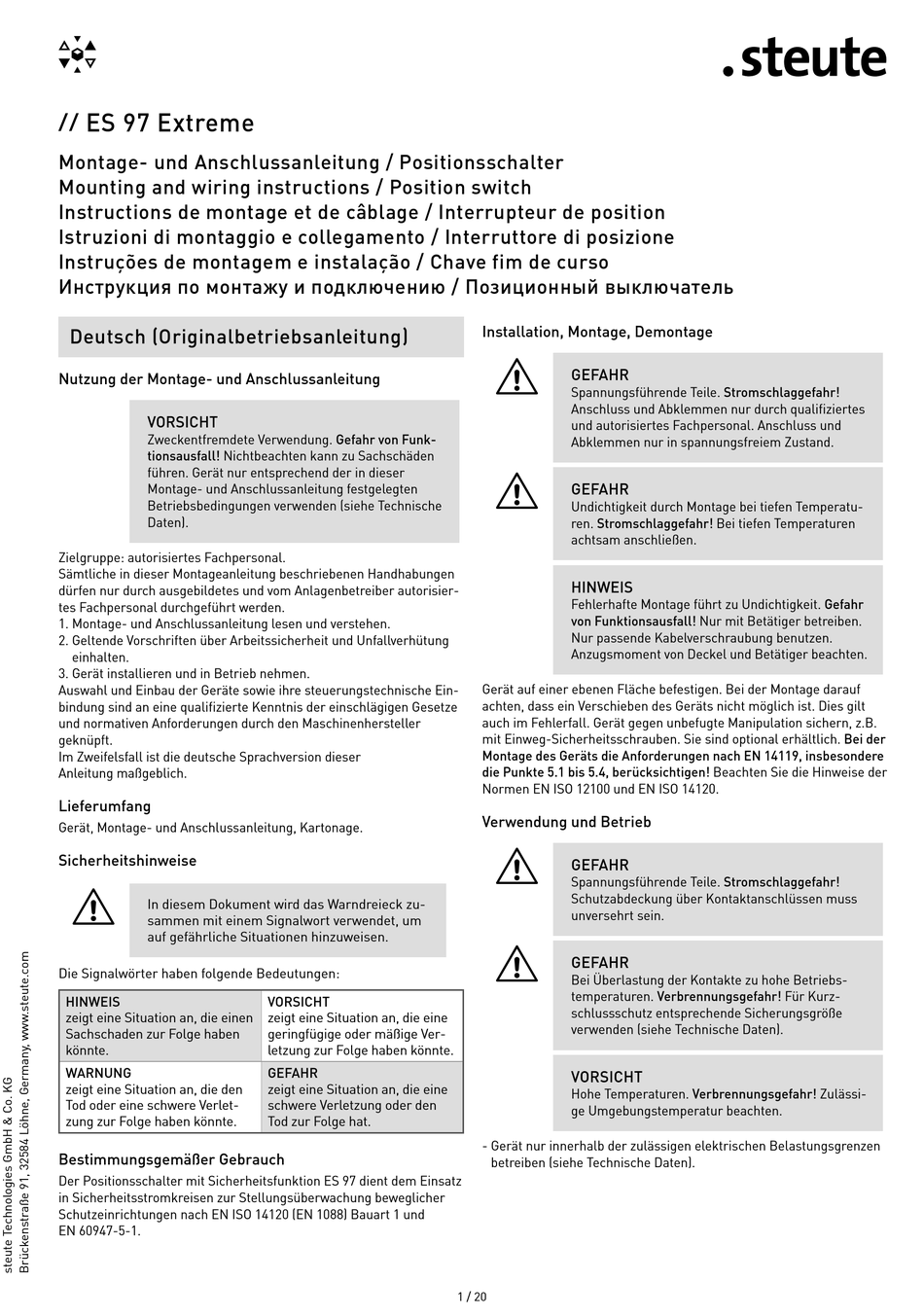

steute ES 97 Extreme Mounting And Wiring Instructions

ES 97 Extreme
//
Montage- und Anschlussanleitung / Positionsschalter
Mounting and wiring instructions / Position switch
Instructions de montage et de câblage / Interrupteur de position
Istruzioni di montaggio e collegamento / Interruttore di posizione
Instruções de montagem e instalação / Chave fim de curso
Инструкция по монтажу и подключению / Позиционный выключатель
Deutsch (Originalbetriebsanleitung)
Nutzung der Montage- und Anschlussanleitung
VORSICHT
Zweckentfremdete Verwendung. Gefahr von Funk-
tionsausfall! Nichtbeachten kann zu Sachschäden
führen. Gerät nur entsprechend der in dieser
Montage- und Anschlussanleitung festgelegten
Betriebsbedingungen verwenden (siehe Technische
Daten).
Zielgruppe: autorisiertes Fachpersonal.
Sämtliche in dieser Montageanleitung beschriebenen Handhabungen
dürfen nur durch ausgebildetes und vom Anlagenbetreiber autorisier-
tes Fachpersonal durchgeführt werden.
1. Montage- und Anschlussanleitung lesen und verstehen.
2. Geltende Vorschriften über Arbeitssicherheit und Unfallverhütung
einhalten.
3. Gerät installieren und in Betrieb nehmen.
Auswahl und Einbau der Geräte sowie ihre steuerungstechnische Ein-
bindung sind an eine qualifizierte Kenntnis der einschlägigen Gesetze
und normativen Anforderungen durch den Maschinenhersteller
geknüpft.
Im Zweifelsfall ist die deutsche Sprachversion dieser
Anleitung maßgeblich.
Lieferumfang
Gerät, Montage- und Anschlussanleitung, Kartonage.
Sicherheitshinweise
=
In diesem Dokument wird das Warndreieck zu-
sammen mit einem Signalwort verwendet, um
auf gefährliche Situationen hinzuweisen.
Die Signalwörter haben folgende Bedeutungen:
HINWEIS
zeigt eine Situation an, die einen
Sachschaden zur Folge haben
könnte.
WARNUNG
zeigt eine Situation an, die den
Tod oder eine schwere Verlet-
zung zur Folge haben könnte.
Bestimmungsgemäßer Gebrauch
Der Positionsschalter mit Sicherheitsfunktion ES 97 dient dem Einsatz
in Sicherheitsstromkreisen zur Stellungsüberwachung beweglicher
Schutzeinrichtungen nach EN ISO 14120 (EN 1088) Bauart 1 und
EN 60947-5-1.
VORSICHT
zeigt eine Situation an, die eine
geringfügige oder mäßige Ver-
letzung zur Folge haben könnte.
GEFAHR
zeigt eine Situation an, die eine
schwere Verletzung oder den
Tod zur Folge hat.
Installation, Montage, Demontage
=
GEFAHR
Spannungsführende Teile. Stromschlaggefahr!
Anschluss und Abklemmen nur durch qualifiziertes
und autorisiertes Fachpersonal. Anschluss und
Abklemmen nur in spannungsfreiem Zustand.
=
GEFAHR
Undichtigkeit durch Montage bei tiefen Temperatu-
ren. Stromschlaggefahr! Bei tiefen Temperaturen
achtsam anschließen.
HINWEIS
Fehlerhafte Montage führt zu Undichtigkeit. Gefahr
von Funktionsausfall! Nur mit Betätiger betreiben.
Nur passende Kabelverschraubung benutzen.
Anzugsmoment von Deckel und Betätiger beachten.
Gerät auf einer ebenen Fläche befestigen. Bei der Montage darauf
achten, dass ein Verschieben des Geräts nicht möglich ist. Dies gilt
auch im Fehlerfall. Gerät gegen unbefugte Manipulation sichern, z.B.
mit Einweg-Sicherheitsschrauben. Sie sind optional erhältlich. Bei der
Montage des Geräts die Anforderungen nach EN 14119, insbesondere
die Punkte 5.1 bis 5.4, berücksichtigen! Beachten Sie die Hinweise der
Normen EN ISO 12100 und EN ISO 14120.
Verwendung und Betrieb
=
GEFAHR
Spannungsführende Teile. Stromschlaggefahr!
Schutzabdeckung über Kontaktanschlüssen muss
unversehrt sein.
=
GEFAHR
Bei Überlastung der Kontakte zu hohe Betriebs-
temperaturen. Verbrennungsgefahr! Für Kurz-
schlussschutz entsprechende Sicherungsgröße
verwenden (siehe Technische Daten).
VORSICHT
Hohe Temperaturen. Verbrennungsgefahr! Zulässi-
ge Umgebungstemperatur beachten.
- Gerät nur innerhalb der zulässigen elektrischen Belastungsgrenzen
betreiben (siehe Technische Daten).
1 / 20
