Vimar Elvox 46.822.036 User Manual

Telecamera dome IR 600TVL, obiettivo 3,6mm
46.822.036

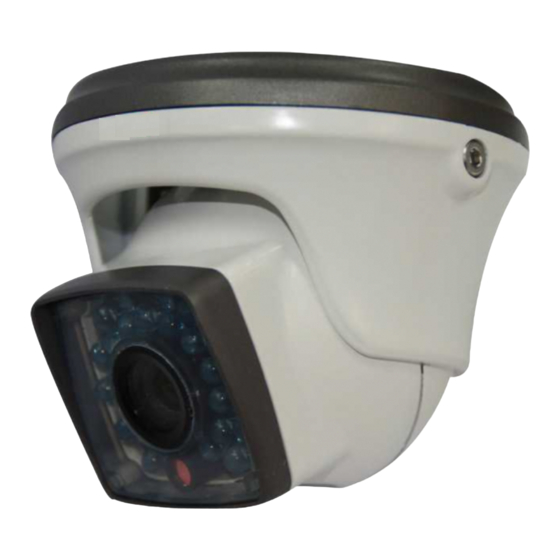

Telecamera dome IR antivandali
DESCRIZIONE
Questa telecamera dome a raggi infrarossi dispone di un sensore ad elevata sensibilità e
di un design avanzato dei circuiti, di una risoluzione fino a 600TVL, supporta la tecnologia
del bilanciamento del bianco automatico, possiede un elevato rapporto S/N, immagine
chiara con la funzione automatica di ritorno al nero dal colore, filtro IR CUT, per facilitare le
riprese 24 ore su 24, notte e giorno.
ATTENZIONE
Grazie per aver acquistato questo prodotto. Leggere attentamente le istruzioni e conservare
con cura il manuale per l'utilizzo futuro, prima di collegare o mettere in funzione il prodotto.
ATTENZIONE: PER RIDURRE IL RISCHIO DI SCOSSA ELETTRICA,
NON RIMUOVERE LA COPERTURA (O LO SCHIENALE)
NON CONTIENE PARTI RIPARABILI DALL'UTENTE.
PER L'ASSISTENZA RIVOLGERSI A PERSONALE QUALIFICATO
1. Utilizzare alimentazione appropriata
La potenza di alimentazione per la telecamera è DC 12V. Accertarsi di collegare
l'apparecchio all'alimentazione corretta. Un collegamento errato può causare un
malfunzionamento e/o danneggiare la telecamera.
2. Non smontare la telecamera.
Non rimuovere viti o copertura, al fine di prevenire scariche elettriche. Non contiene
parti riparabili dall'utente. Rivolgersi a personale qualificato per l'assistenza.
3. Adoperare la telecamera con cura.
Non esporre la telecamera a urti, scosse, ecc.. La telecamera potrebbe essere
danneggiata da un uso inappropriato o uno stoccaggio non adeguato.
4. Non esporre la telecamera a pioggia o umidità, né cercare di metterla in funzione in
aree bagnate. Non collocare la telecamera nei seguenti luoghi:
1 dove la temperatura è inferiore a -10° o superiore a 50°;
2 dove l'umidità supera il 95%;
3 luoghi in cui vi sia una grande concentrazione di vapore acqueo e vapore.
5. Non utilizzare detergenti forti o abrasivi per pulire la telecamera. Usare un panno
asciutto per pulire la telecamera quando sporca. Se risultasse difficile rimuovere lo
sporco, usare un detersivo neutro e pulire delicatamente.
6. Pulire con cura la mascherina del sensore.
Non usare detergenti forti o abrasivi per la pulizia del pannello sensore.
Usare un lembo di stoffa da lenti o un applicatore con la punta in cotone ed etanolo.
7. Non puntare la telecamera verso il sole
Non puntare la telecamera verso il sole o altri oggetti estremamente brillanti che
possano far sembrare indifferente che la telecamera funzioni o meno, perché potrebbe
danneggiare il sensore.
8. Non collocare la telecamera in luoghi con interferenza.
Quando la telecamera è installata nei pressi di attrezzature come dispositivi di
comunicazione wireless che emettono un forte campo elettromagnetico, si possono
verificare delle irregolarità come rumore sullo schermo del monitor.
CARATTERISTICHE
Adotta un sensore dalle alte prestazioni, l'immagine è chiara e perfettamente nitida
Funzione automatica da colore a B/N
Monitoraggio giorno e notte: di giorno con luce sufficiente e immagini a colori; di
notte: in ridotte condizioni di luminosità e cambio automatico dell'immagine a nero per
migliorare la sensibilità e la qualità dell'immagine.
Alta risoluzione
Fino a 600TVL di alta risoluzione.
Rapporto S/N elevato.
più di 52 dB.
Design dei LED IR di lunga durata
LED IR dalle grandi prestazioni, la cui brillantezza è
di svariate volte superiore così come la durata di LED
consueti con un campo IR da 15m.
Via Pontarola, 14/a - 35011 Campodarsego PD
tel. +39 049 920 2511 - fax +39 049 920 2603
ATTENZIONE
PERICOLO DI SCOSSA
ELETTRICA, NON APRIRE
Design con sorgente di luce a infrarossi di lunga efficacia
Altri marchi
1 anno 2 anni 3 anni 4 anni
www.elvox.com
Grado di protezione dalle intemperie IP 65
Controllo automatico del guadagno (AGC)
Al fine di produrre un segnale video standard anche in condizioni di illuminazione
diverse, l'amplificatore necessita di adattarsi automaticamente a una vasta gamma di
utilizzi. è in grado di aumentare la sensibilità automaticamente in presenza di scarsa
illuminazione e aumentare il segnale in uscita per ottenere un'immagine nitida e brillante.
Bilanciamento del bianco automatico
La funzione ATW rappresenta l'inversione della telecamera con gli oggetti bianchi, è
in grado di regolare la temperatura ambiente e la temperatura esterna quando questa
cambia e l'occhio umano è in grado di percepire che bianco è bianco, questo perché
l'occhio umano può adattarsi ai cambiamenti, ma la telecamera non è in grado di
uguagliarlo in presenza di luce, il colore bianco si trasforma negli altri dopo la ripresa.
La tecnologia di bilanciamento del bianco corregge questo problema
ISTRUZIONI COMPONENTI E INSTALLAZIONE
Regolazione angolo orizzontale telecamera
1. Collocare la telecamera nel p unto di installazione e fissarla alla parete con viti.
2. Utilizzare la chiave esagonale inclusa nel sacchetto accessori in dotazione per svitare
la vite di fissaggio angolare, regolare la telecamera nell'angolo verticale desiderato e
fissarla con una vite.
3. Utilizzare la chiave esagonale inclusa nel sacchetto accessori in dotazione per svitare
la vite di fissaggio angolare, regolare la telecamera nell'angolo orizzontale desiderato
e fissarla con una vite.
MODELLO
Sensore
Formato video
Risoluzione
Minima illuminazione
Rapporto S/N
Velocità otturatore elettronico
BLC
AGC
Bilanciamento del bianco
Day / Night: (Giorno /Notte)
Sincronizzazione
Voltaggio
Corrente
IR-CUT
Lens (obiettivo)
Portata IR
Uscita video
Temperatura di stoccaggio
Temperatura di esercizio
DIMENSIONE
Peso
Durata assistenza
*I dati tecnici possono cambiare senza previo avviso.
Manuale Utente
User manual
1. Lens (obiettivo)
2. Corpo principale della telecamera
3. Vite fissaggio angolo
4. Base telecamera
5. Foro installazione telecamera
Regolazione angolo verticale telecamera
DIMENSIONI (MM)
SPECIFICHE
46.822.036
Sensore ad elevata sensibilità da 1/3"
PAL/NTSC
600HTVL
0,2Lux (IR OFF), 0Lux (IR ON)
52dB AGC OFF
1/50(60)~1/12,000s
Automatico
Automatico
ATW
Automatico
Interna
DC 12V
<380mA
Automatico
3,6mm
18 metri
1,0Vp-p/75ohm
-20°C~50°C
-10°C~50°C
77,5 (L) * 94( )mm
40g
S6I.46.822.036 RL. 00 13 03
ELVOX - Campodarsego - Italia
