Vimar ELVOX 46526.212.01 User Manual

46526.212.01

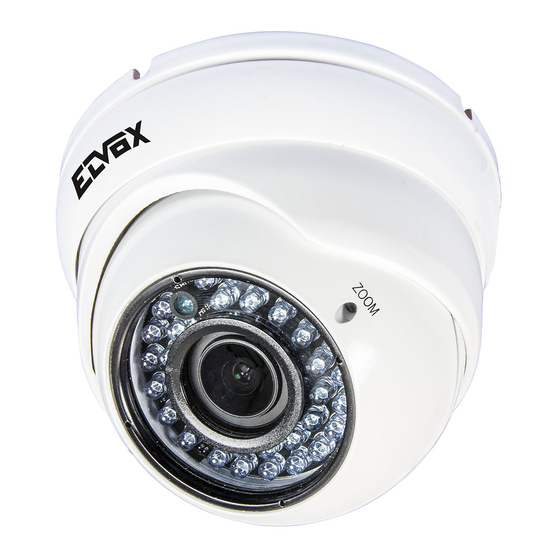

Telecamera Dome IR AHD 720P, obiettivo 2,8-12 mm
DESCRIZIONE
La telecamera dome impermeabile adotta un sensore ad elevate prestazio-
ni da 1,0 megapixel 720P a 25/30 fps, trasmissione d'immagine in tempo
reale, senza compressione e senza ritardo. La telecamera utilizza materia-
le nuovo con classe di impermeabilità IP66, filtro IR-CUT, controllo Smart-
IR. Design moderno e professionale.
ATTENZIONE
Grazie per aver acquistato questo prodotto. Prima di cercare di collegare
o utilizzare il prodotto, leggere attentamente le istruzioni e conservare il
manuale per consultazione futura.
ATTENZIONE: PER RIDURRE IL RISCHIO DI INCENDIO O DI SCOSSA ELETTRI-
CA NON RIMUOVERE IL COPERCHIO O IL PANNELLO POSTERIORE.
L'INTERNO NON CONTIENE PARTI CHE POSSONO ESSERE RIPARATE
PER L'ASSISTENZA TECNICA RIVOLGERSI A PERSONALE QUALIFICATO.
1. Utilizzare una rete di alimentazione appropriata.
La tensione di ingresso della telecamera è 12 Vdc. Assicurarsi di colle-
garla a una sorgente di alimentazione idonea. Una connessione errata
può causare malfunzionamenti e/o danneggiare la telecamera.
2. Non cercare di smontare la telecamera.
Per evitare il rischio di scosse elettriche, non rimuovere viti o coperchi.
All'interno non vi sono parti che possono essere riparate dall'utente. Per
l'assistenza rivolgersi a un tecnico qualificato.
3. Maneggiare la telecamera con cura. Non utilizzare la telecamera in
modo improprio. Evitare colpi, scossoni e simili. La telecamera potrebbe
riportare danni a seguito di utilizzo o conservazione non idonei.
4. Non utilizzare detergenti aggressivi o abrasivi per pulire il corpo della
telecamera.Se la telecamera è sporca, passare un panno asciutto. Se
lo sporco risulta difficile da rimuovere, utilizzare un detergente delicato
e strofinare leggermente.
5. Pulire la piastra anteriore del sensore con cautela.
Per pulire il pannello del sensore, non utilizzare detergenti aggressivi o
abrasivi. Utilizzare carta per la pulizia di obiettivi o la punta di un baston-
cino cotonato inumidito con alcol.
6. Non cercare di puntare la telecamera verso il sole
Non cercare di puntare la telecamera verso il sole o altri oggetti molto
luminosi che farebbero comparire macchie anche se la videocamera non
è in uso. Si potrebbe danneggiare il sensore.
7. Non collocare la telecamera in luoghi soggetti a interferenza.
Quando la telecamera è installata vicino ad apparecchiature come di-
spositivi che comunicano in wireless, che emettono forti campi elettro-
magnetici, potrebbero verificarsi alcune irregolarità quali rumore sullo
schermo del monitor.
FUNZIONI
- Sensore CMOS ad elevate prestazioni da 1,0 megapixel con 25/30 fps
a 720P, trasmissione d'immagine in tempo reale, senza compressione e
senza ritardo.
- IR-CUT incorporato, assicura che la telecamera funzioni correttamente
di giorno e di notte.
- Nuovo materiale, classe di impermeabilità IP66, anti temperatura, anti
impatto, anti UV.
- Design LED IR a lunga durata, con luminosità molto superiore e durata
utile molto più lunga rispetto ai normali LED.
- SMART-IR, range di 30 metri.
- Trasmissione immagine fino a 500 metri.
ATTENZIONE
RISCHIO DI SCOSSA
ELETTRICA. NON APRIRE
DALL'UTENTE.
Design sorgente di luce IR a lunga efficacia
Altri marchi
1 anno 2 anno 3 anno 4 anno

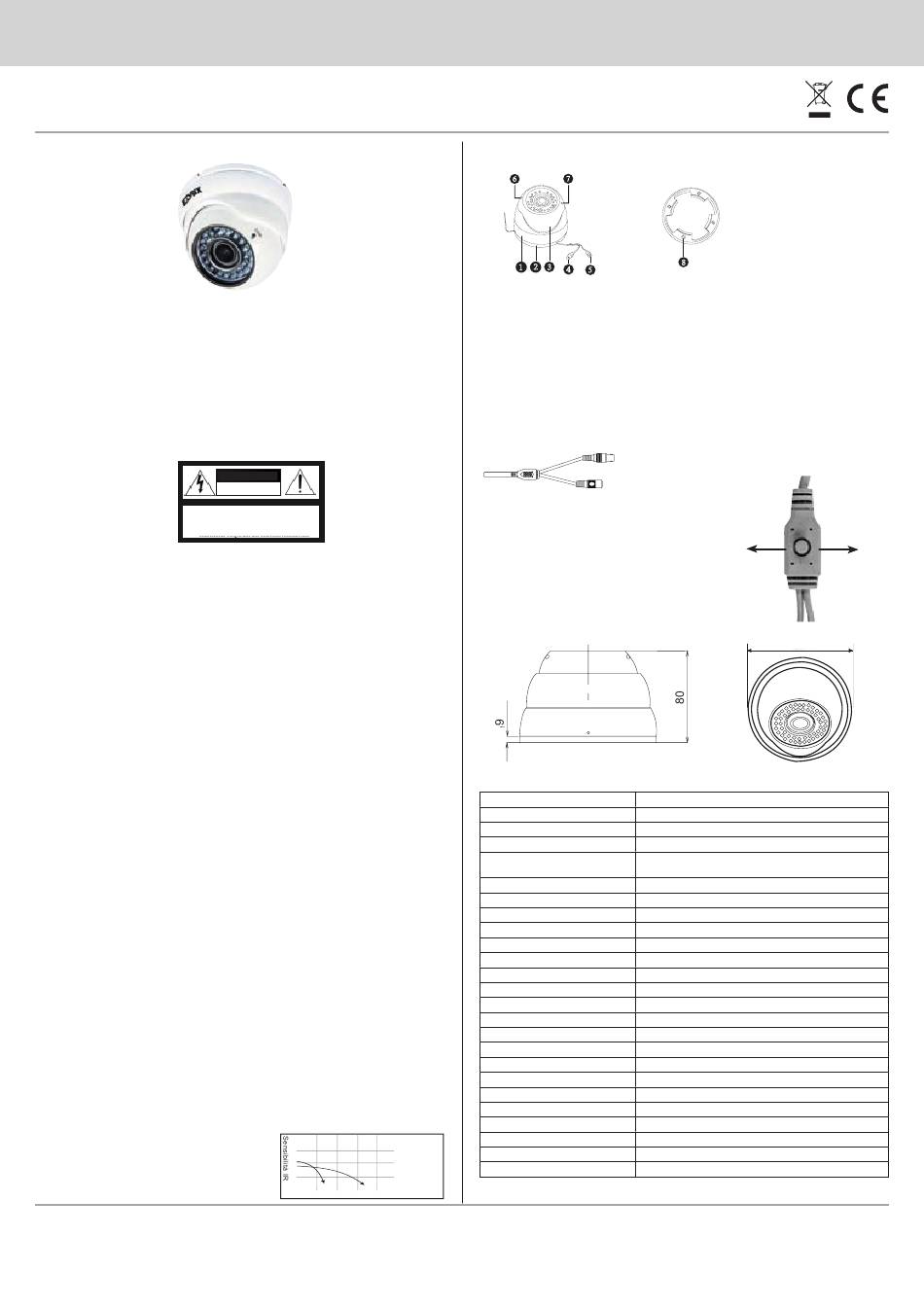

ISTRUZIONI E INSTALLAZIONE DELLE PARTI
7
6
6 7
1 2 3
4
1 2 3
4
Installazione telecamera
1. Estrarre le viti di fissaggio dalla base di blocco utilizzando la chiave a
brugola nella borsa accessori. (In alternativa: tenere la piastra di base e
ruotarla in senso antiorario)
1
2. Separare la piastra di base dalla base di blocco.
3. Utilizzare le viti per fissare la piastra di base nel punto desiderato.
4. Inserire quindi la sfera e la base di blocco nell'apposita sede e avvitare
le viti di fissaggio.
5. Regolare la lunghezza focale.
Tenere premuto verso destra per set-
tare la telecamera in AHD, tenere
premuto verso sinistra per settare la
telecamera in CVBS.
DIMENSIONI (mm)
SPECIFICHE
Modello
Sensore
Pixel effettivi
Frame rate video
Distanza massima
trasmissione
Formato video
Illuminazione min.
Rapporto S/N
BLC
AGC
NR (Riduzione rumore)
Bilanciamento del bianco
Giorno/Notte
Codice Sync
Tensione
Corrente
IR-CUT
Obiettivo
Portata IR
Classe di impermeabilità
Uscita video
Temperatura di stoccaggio
Temperatura di esercizio
Dimensioni
Peso
*Le specifiche sono soggette a modifiche senza preavviso.
Durata utile
8
5
8
5
2
BNC (video output)
Power
CVBS
46526.212.01
Sensore 720P
1296(H) x 732(V)
25/30fps a 720P
500 m con 46364.500
0 Lux (con IR ON)
Più di 50 dB (con AGC OFF)
Supporto ICR
Interno
12 Vdc
300 mA ±15%(IR ON); 75 mA ±15%(IR OFF)
3,6 mm
30 m
AHD/CVBS
-20°C ~70°C
-10°C ~50°C RH90% MAX
80 mm (H) * 120 mm (Φ) mm
1000 g
Istruzioni
User manual
1- Pannello sottostante
2- Base
3- Corpo camera Dome
4- Linea Video
5- Linea di Potenza
6- Zoom
7- Fuoco
8- Foro vite per base
3
UP
AHD
120
PAL
Auto
Auto
Auto
Auto
Auto
IP66
