Vimar ELVOX 46512.036.01 User Manual

46512.036.01

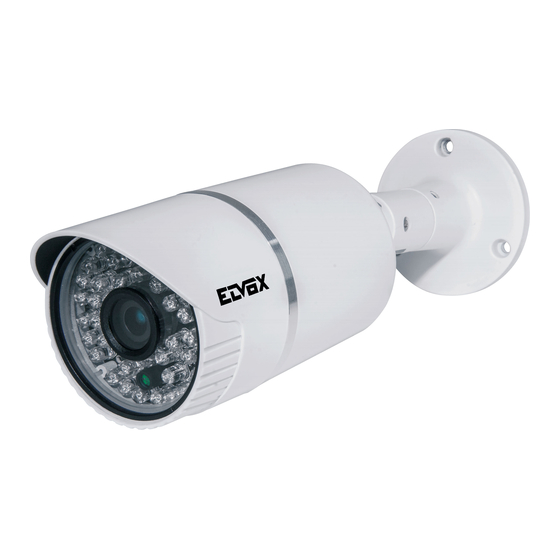

Telecamera Bullet IR AHD 720P, obiettivo 3,6 mm
DESCRIZIONE
La telecamera impermeabile adotta un sensore ad elevate prestazioni da
1,0 megapixel 720P a 25/30 fps, trasmissione d'immagine in tempo rea-
le, senza compressione e senza ritardo. La telecamera utilizza materiale
nuovo con classe di impermeabilità IP66, filtro IR-CUT, controllo Smart-IR.
Design moderno e professionale.
ATTENZIONE
Grazie per aver acquistato questo prodotto. Prima di cercare di collegare
o utilizzare il prodotto, leggere attentamente le istruzioni e conservare il
manuale per consultazione futura.
ELETTRICA. NON APRIRE
ATTENZIONE: PER RIDURRE IL RISCHIO DI INCENDIO O DI SCOSSA ELETTRI-
CA NON RIMUOVERE IL COPERCHIO O IL PANNELLO POSTERIORE.
L'INTERNO NON CONTIENE PARTI CHE POSSONO ESSERE RIPARATE
PER L'ASSISTENZA TECNICA RIVOLGERSI A PERSONALE QUALIFICATO.
1. Utilizzare una rete di alimentazione appropriata.
La tensione di ingresso della telecamera è 12 Vdc. Assicurarsi di colle-
garla a una sorgente di alimentazione idonea. Una connessione errata
può causare malfunzionamenti e/o danneggiare la telecamera.
2. Non cercare di smontare la telecamera.
Per evitare il rischio di scosse elettriche, non rimuovere viti o coperchi.
All'interno non vi sono parti che possono essere riparate dall'utente. Per
l'assistenza rivolgersi a un tecnico qualificato.
3. Maneggiare la telecamera con cura.
Non utilizzare la telecamera in modo improprio. Evitare colpi, scossoni
e simili. La telecamera potrebbe riportare danni a seguito di utilizzo o
conservazione non idonei.
4. Non utilizzare detergenti aggressivi o abrasivi per pulire il corpo della
telecamera.
Se la telecamera è sporca, passare un panno asciutto. Se lo sporco
risulta difficile da rimuovere, utilizzare un detergente delicato e strofinare
leggermente.
5. Pulire la piastra anteriore del sensore con cautela.
Per pulire il pannello del sensore, non utilizzare detergenti aggressivi o
abrasivi. Utilizzare carta per la pulizia di obiettivi o la punta di un baston-
cino cotonato inumidito con alcol.
6. Non cercare di puntare la telecamera verso il sole
Non cercare di puntare la telecamera verso il sole o altri oggetti molto
luminosi che farebbero comparire macchie anche se la videocamera non
è in uso. Si potrebbe danneggiare il sensore.
7. Non collocare la telecamera in luoghi soggetti a interferenza.
Quando la telecamera è installata vicino ad apparecchiature come di-
spositivi che comunicano in wireless, che emettono forti campi elettro-
magnetici, potrebbero verificarsi alcune irregolarità quali rumore sullo
schermo del monitor.
CARATTERISTICHE
- Sensore CMOS ad elevate prestazioni da 1,0 megapixel con 25/30 fps
a 720P, trasmissione d'immagine in tempo reale, senza compressione e
senza ritardo.
- IR-CUT incorporato, assicura che la telecamera funzioni correttamente
di giorno e di notte.
- Materiale nuovo, classe di impermeabilità IP66, termo resistente, anti-
urto, anti UV.
- Design LED IR a lunga durata, con luminosità molto superiore e durata
utile molto più lunga rispetto ai normali LED.
- Smart-IR, range di 30 metri.
- Trasmissione immagine fino a 500 metri.
ATTENZIONE
RISCHIO DI SCOSSA
DALL'UTENTE.
Design sorgente di luce IR a lunga efficacia
Altri marchi
1 anno 2 anno 3 anno 4 anno
1
DIMENSIONI (mm)
114,87
SPECIFICHE
Modello
Sensore
Pixel effettivi
Frame rate video
Distanza massima
trasmissione
Formato video
Illuminazione min.
Rapporto S/N
BLC
AGC
NR (Riduzione rumore)
Bilanciamento del bianco
Giorno/Notte
Codice Sync
Tensione
Corrente
IR-CUT
Obiettivo
Portata IR
Classe di impermeabilità
Uscita video
Temperatura di stoccaggio
Temperatura di esercizio
Dimensioni
Peso
*Le specifiche sono soggette a modifiche senza preavviso.
Durata utile
BNC (Uscita video)
Alimentazione
181,42
46512.036.01
Sensore 720P
1296(H) x 732(V)
25/30fps a 720P
500 m con 46364.500
PAL
0 Lux (con IR ON)
Più di 50 dB (con AGC OFF)
Auto
Auto
Auto
Auto
Supporto ICR
Interno
12 Vdc
300 mA ±15%(IR ON); 75 mA ±15%(IR OFF)
Auto
3,6 mm
30 m
IP66
AHD
-20°C ~70°C
-10°C ~50°C RH90% MAX
181,42 (L) * 111,8 (H) * 76 (P) mm
510 g
Istruzioni
User manual
2
76
