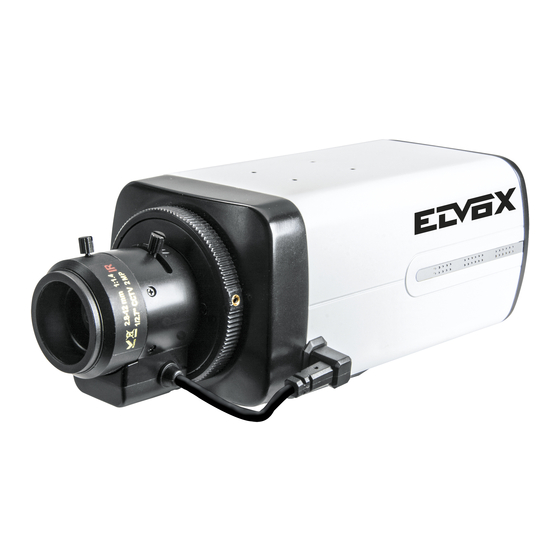

- Page 1 Manuale per l’installazione e l’uso Installation and operation manual 46232.012 Telecamera box IP full HD passo C/CS, PoE Camera box IP full HD C/CS mount, PoE...
- Page 2 Avvertenze - Prima di utilizzare il prodotto si raccomanda vivamente di leggere il manuale e di conservarlo in un luogo sicuro per consultazione futura. - Utilizzare l'alimentazione specificata per il collegamento. - Evitare di azionare il prodotto in modo improprio, sottoporlo a urti o vibrazioni, forti pressioni che possono danneggiarlo. - Non utilizzare detergenti corrosivi per pulire il corpo principale della telecamera.
-
Page 3: Installazione
Manuale per l’installazione e l’uso Installation and operation manual 46232.012 Telecamera box IP full HD passo C/CS Camera box IP full HD C/CS mount 1 - Regolazione della messa a fuoco: Se dopo aver confermato la corretta interfaccia dell'obiettivo non si ottiene ancora una messa a fuoco, è possibile che sia necessaria la regolazione meccanica della messa a fuoco (back focus). Procedere nel modo seguente: serrare prima l'obiettivo e quindi allentare la ghiera di regolazione back focus; ruotare lentamente l'obiettivo fino a quando l'immagine video non diventa nitida e infine serrare e bloc- care la ghiera di regolazione back focus. - Page 4 Fase 3: Collegare l'alimentazione e l'uscita video. Fase 4: Applicare l'elemento di montaggio alla staffa, quindi installare la staffa a parete e stringere le viti come mostrato di seguito. Assi- curarsi che la parete sia sufficientemente solida per sopportare tre volte il peso della telecamera. Elemento di montaggio Fase 5: Applicare la telecamera alla staffa con l'elemento di montaggio, quindi stringere le viti per fissarla. Specifiche: Modello 46232.012 Sensore di immagine 1/3"CMOS Telecamera Pixel immagine 1920×1080 Otturatore elettronico 1/25 s ~ 1/100000s Diaframma automatico Drive DC Illuminazione minima 0,1lux Obiettivo opzionale Tipo di attacco Attacco CS/C Compressione H.264 Immagine Risoluzione: 1080P (1920×1080), 720P (1280×720), VGA (640×480), QVGA (320×240)
- Page 5 Cautions - Before operation, we strongly advise users to read this manual and keep it properly for using later. - Please use the specified power supply to connect. - Avoid from in correct operation, shock vibration, heavy pressing which can cause damage to product. - Do not use corrosive detergent to clean main body of the camera. If necessary, please use soft dry cloth to wipe dirt; for hard contamination, use neutral detergent.
-
Page 6: Installation
Manuale per l’installazione e l’uso Installation and operation manual 46232.012 Telecamera box IP full HD passo C/CS Camera box IP full HD C/CS mount 1 - Focus Adjusting: When it still fails to realize focusing after having confirmed the correct lens interface, the back focus adjustment may be required. Operate the following steps: tighten the lens firstly and then loose the fixed back focus ring; rotate the lens slowly until the video image turns to be clear, and finally tighten and lock the back focus ring. 2 - Iris Lens Plug: The Camera provides an iris lens plug in negative pattern with four square holes and the definition of pins is shown above. The interface of DC drive auto iris adopts four pins: Damp+, Damp-, Drive + and Drive-. Reset key SD card slot Audio input port Alarm output port... -
Page 7: Specification
Step 3: Connect the power supply and video output. Step 4: Attach the mounting block to the bracket and then install the bracket to the wall and tighten the screws to fix it as shown below. Please make sure that the wall is strong enough to withstand three times the weight of the camera. Mounting Block Step 5: Attach the camera to the bracket with the mounting block and then tighten the screws to fix it. Specification Modello 46232.012 Image sensor 1/3"CMOS Camera Image pixels 1920×1080 Electronic shutter 1/25 s ~ 1/100000s Auto iris DC drive Min. - Page 8 Vimar SpA: Viale Vicenza, 14 36063 Marostica VI - Italy Tel. +39 0424 488 600 - Fax (Italia) 0424 488 188 49400745A0 00 14 11 Fax (Export) 0424 488 709 VIMAR - Marostica - Italy www.vimar.com...
