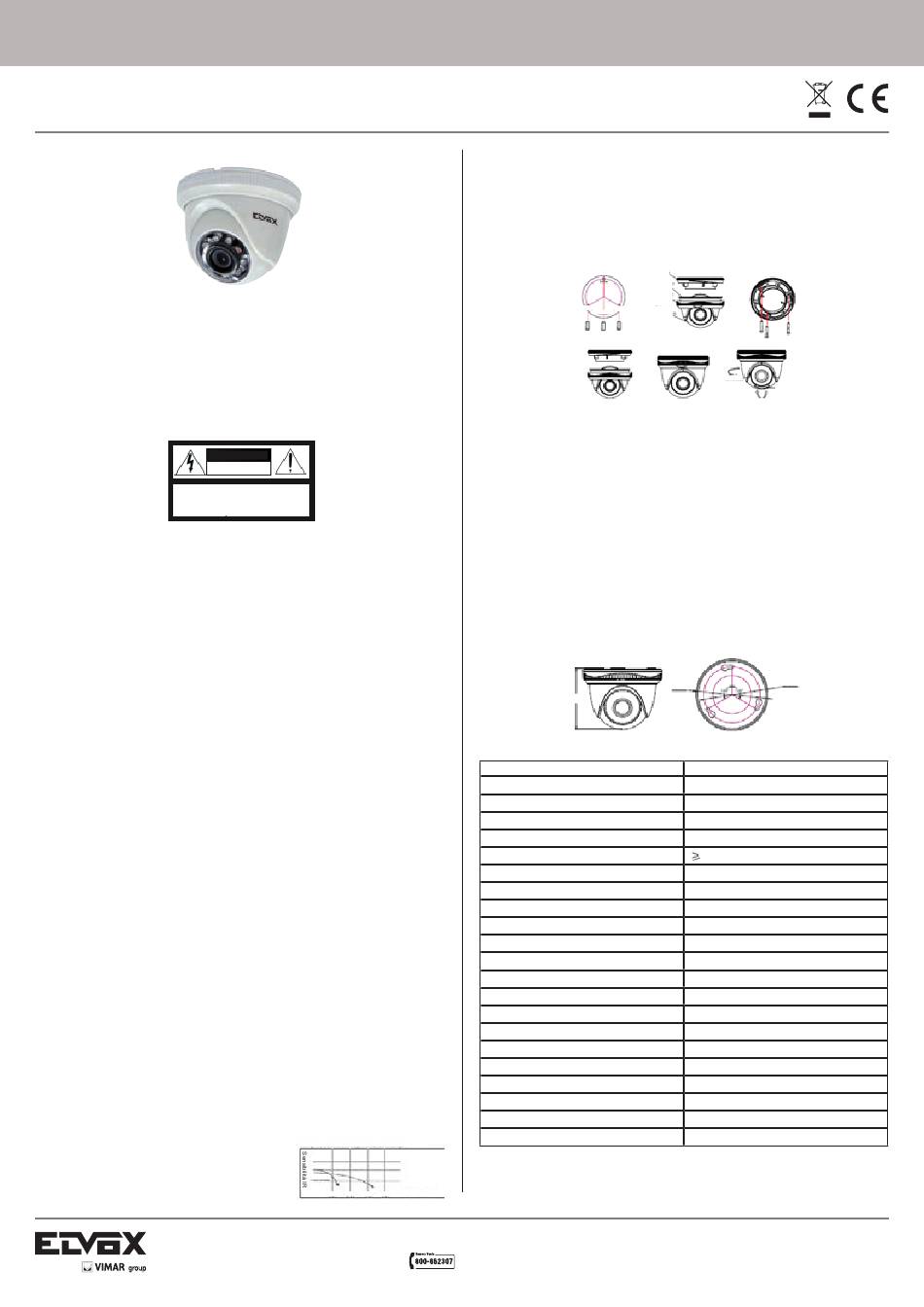

Telecamera dome interno IR 650 TVL, obiettivo 3,6 mm
46822.036B
Telecamera Dome a colori IR
DESCRIZIONE
Questa Telecamera Dome a colori a raggi infrarossi dispone di un sensore ad elevata
sensibilità e di un design avanzato dei circuiti, di una risoluzione fino a 650TVL, supporta
la tecnologia del bilanciamento del bianco automatico, possiede un elevato rapporto S/N,
immagine chiara con la funzione automatica di ritorno al nero dal colore, filtro IR CUT, per
facilitare le riprese 24 ore su 24, notte e giorno.
ATTENZIONE
Grazie per aver acquistato questo prodotto. Leggere attentamente le istruzioni e conservare
con cura il manuale per l'utilizzo futuro, prima di collegare o mettere in funzione il prodotto.
PER RIDURRE IL RISCHIO DI SCOSSA ELETTRICA,
NON RIMUOVERE LA COPERTURA (O LO SCHIENALE)
NON CONTIENE PARTI RIPARABILI DALL'UTENTE.
PER L'ASSISTENZA RIVOLGERSI A PERSONALE QUALIFICATO
1. Utilizzare alimentazione appropriata
Tensione di alimentazione per 46822.036B: 12 Vdc.
Accertarsi di collegare l'apparecchio all'alimentazione corretta. Un collegamento errato
può causare un malfunzionamento e/o danneggiare la telecamera.
2. Non smontare la telecamera.
Non rimuovere viti o copertura, al fine di prevenire scariche elettriche. Non contiene
parti riparabili dall'utente. Rivolgersi a personale qualificato per l'assistenza.
3. Adoperare la telecamera con cura.
Non esporre la telecamera a urti, scosse, ecc.. La telecamera potrebbe essere
danneggiata da un uso inappropriato o uno stoccaggio non adeguato.
4. Non esporre la telecamera a pioggia o umidità, né cercare di metterla in funzione in
aree bagnate.
Non collocare la telecamera nei seguenti luoghi:
1. luoghi in cui la temperatura è inferiore a -10°C o superiore a 50°C;
2. luoghi in cui l'umidità supera il 95%;
3. luoghi in cui vi è una grande concentrazione di vapore acqueo e vapore.
5. Non utilizzare detergenti forti o abrasivi per pulire la telecamera. Usare un panno
asciutto per pulire la telecamera quando sporca. Se risultasse difficile rimuovere lo
sporco, usare un detersivo neutro e pulire delicatamente.
6. Pulire con cura la mascherina del sensore.
Non usare detergenti forti o abrasivi per la pulizia del pannello sensore.
Usare un lembo di stoffa da lenti o un applicatore con la punta in cotone ed etanolo.
7. Non puntare la telecamera verso il sole
Non puntare la telecamera verso il sole o altri oggetti estremamente brillanti che
possano generare una scia luminosa verticale indifferentemente che la telecamera
funzioni o meno, perché potrebbe danneggiare il sensore.
8. Non collocare la telecamera in luoghi con interferenza.
Quando la telecamera è installata nei pressi di attrezzature come dispositivi di
comunicazione wireless che emettono un forte campo elettromagnetico, si possono
verificare delle irregolarità come rumore sullo schermo del monitor.
CARATTERISTICHE
Adotta un sensore dalle alte prestazioni, l'immagine è chiara e perfettamente nitida
Funzione automatica da Colore a B/N
Monitoraggio giorno e notte: di giorno con luce sufficiente e immagini a colori; di
notte: in ridotte condizioni di luminosità e cambio automatico dell'immagine a nero per
migliorare la sensibilità e la qualità dell'immagine.
Alta risoluzione
Fino a 650TVL di alta risoluzione.
Bilanciamento del bianco automatico
La funzione ATW rappresenta l'inversione della telecamera con gli oggetti bianchi, è
in grado di regolare la temperatura ambiente e la temperatura esterna quando questa
cambia e l'occhio umano è in grado di percepire che bianco è bianco, questo perché
l'occhio umano può adattarsi ai cambiamenti, ma la telecamera non è in grado di
uguagliarlo in presenza di luce, il colore bianco si trasforma negli altri dopo la ripresa.
La tecnologia di bilanciamento del bianco corregge questo problema.
Design dei LED IR di lunga durata
LED IR dalle grandi prestazioni, la cui brillantezza
è di svariate volte superiore così come la durata di
LED..
Vimar SpA: Viale Vicenza, 14
36063 Marostica VI - Italy
Tel. +39 0424 488 600 - Fax (Italia) 0424 488 188
Fax (Export) 0424 488 709
www.vimar.com
ATTENZIONE
PERICOLO DI SCOSSA
ELETTRICA, NON APRIRE
ATTENZIONE:
Design della fonte di luce IR di lunga durata
Altri marchi
1 anno 2 anni 3 anni 4 anni
Controllo automatico del guadagno (AGC)
Al fine di produrre un segnale video standard anche in condizioni di illuminazione
diverse, l'amplificatore necessita di adattarsi automaticamente a una vasta gamma di
utilizzi. è in grado di aumentare la sensibilità automaticamente in presenza di scarsa
illuminazione e aumentare il segnale in uscita per ottenere un'immagine nitida e brillante.
Rapporto S/N elevato.
Più di 48 dB.
ISTRUZIONI COMPONENTI E INSTALLAZIONE
1. Affiggere alla parete le istruzioni per l'installazione;
a: parete di cemento: perforare in corrispondenza dell'adesivo e collocare il tubo di
espansione in plastica nel foro praticato;
b: parete di legno: non è necessario praticare un foro.
2. Reggere il basamento, ruotare la copertura decorativa in senso orario, quindi togliere il
basamento.
3. Allineare i fori sulla base con quelli sulla parete e utilizzare le viti per assicurare la base
sulla parete.
4. Collocare i componenti della sfera nella copertura superiore, quindi collocare le
coperture decorative sull'alloggiamento.
5. Assemblare i componenti della sfera, il coperchio superiore e la copertura decorativa,
inserire il tutto nel basamento, quindi ruotare in senso antiorario della copertura
decorativa della prima ruota dentata.
6. Questa serie di telecamere è dotata di una funzione di regolazione su tre assi, la cui
direzione è illustrata nella figura.
7. Infine, ruotare in senso antiorario la copertura decorativa nella seconda ruota dentata,
quindi completare l'installazione.
70mm
Modello
Sensore
Formato video
Risoluzione
Minima illuminazione
Rapporto S/N
Velocità otturatore elettronico
BLC
AGC
Bilanciamento del Bianco
Day / Night: (Giorno /Notte)
Sincronizzazione
Voltaggio
Corrente
IR-CUT
Lens (obiettivo)
Gamma IR
Uscita video
Temperatura di stoccaggio
Temperatura di esercizio
Dimensioni
Peso
*I dati tecnici possono cambiare senza previo avviso.
Durata dell'assistenza
Manuale per il collegamento e l'uso
Installation and operation manual
Base
Coperchio
superiore
Coperchio
ornamentale
Vite Vite
Componenti
Modello
sfera
Orizzontale
Verticale
DIMENSIONI (MM)
Ø 90mm
SPECIFICHE
46822.036B
Sensore ad elevata sensibilità da 1/3"
PAL/NTSC
650TVL
0,2Lux (IR OFF), 0Lux (IR ON)
48dB AGC OFF
1/100~1/100.000s
Automatico
Automatico
ATW
Automatico
Interna
DC 12V
160mA
Automatico
3,6mm
20 metri
1,0Vp-p/75ohm
-20°C~50°C
-10°C~50°C
70(H)*90(¦)mm
130g
Ruota
Ø 75mm
