Montaż
OSTRZEŻENIE! Aby móc skorzystać z zestawu retrofit FreeSpace, należy zamontować mostek płytkowy. Bez mostka
płytkowego głośnik może wypaść z otworu.
1. Pierścień retrofit umieścić nad głośnikiem i opuścić go aż do zablokowania na płycie rezonansowej głośnika.
2. Wskazówki dotyczące montażu głośnika znajdują się w podręczniku instalacji odpowiedniego modelu głośnika,
w sekcji Montaż głośnika.

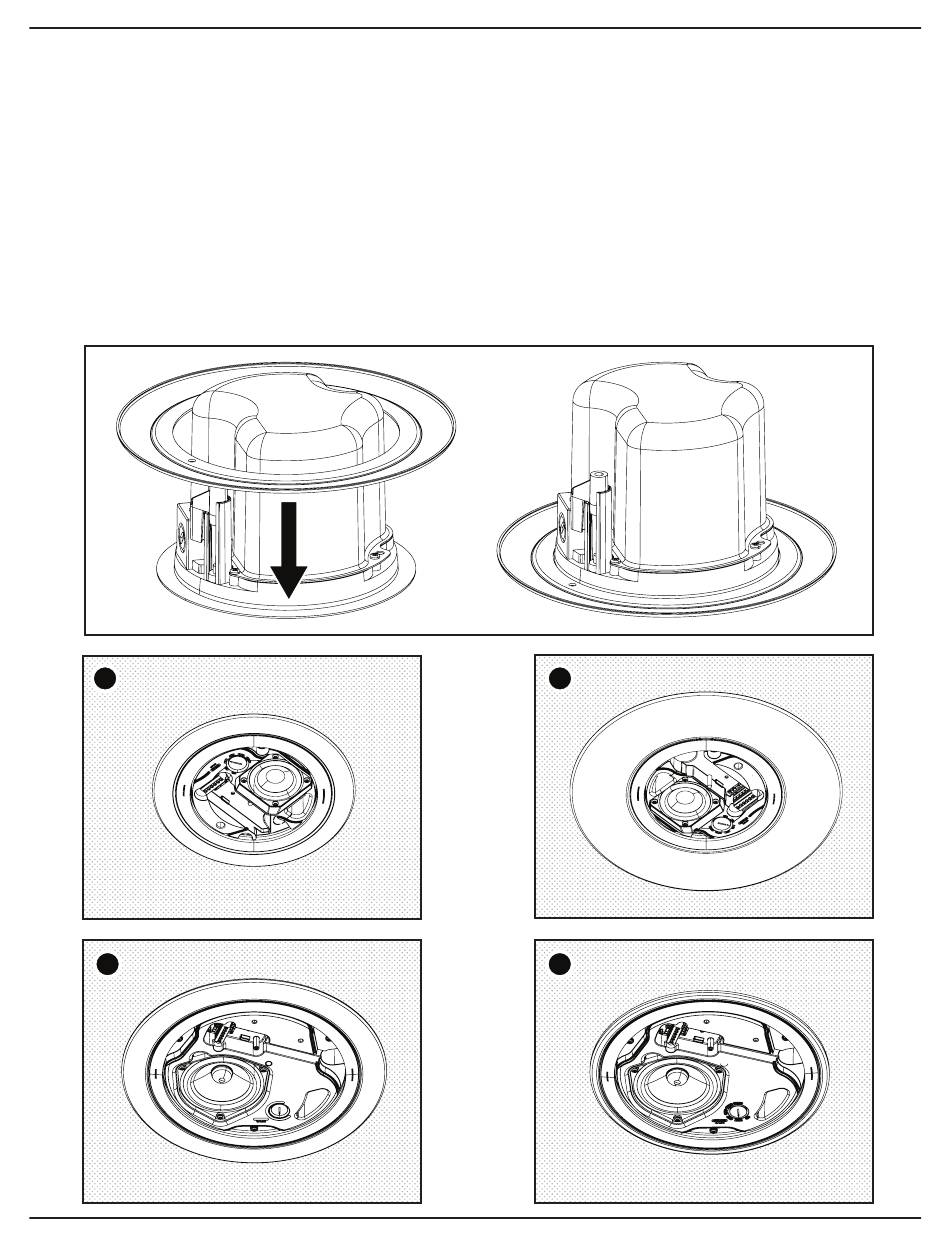

Poniższe schematy przedstawiają głośniki FreeSpace zamontowane za pomocą zestawu retrofit (bez okablowania).
A. FreeSpace FS2C z małym pierścieniem. Używany w przypadku montażu głośnika w otworze przystosowanym
do głośnika FreeSpace DS 16F.
B. FreeSpace FS2C z szerokim pierścieniem.
C. FreeSpace FS4CE z szerokim pierścieniem.
D. FreeSpace FS4CE z małym pierścieniem.
q
A
C
Podręcznik instalacji • Zestaw retrofit FreeSpace
B
D
