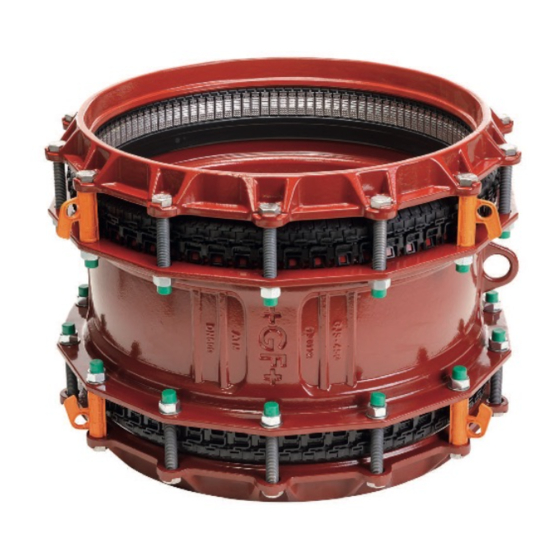

GF MULTI/JOINT 3000 Plus User Manual
  1. Manuals
  2. Brands
  3. GF Manuals
  4. Plumbing Product
  5. MULTI/JOINT 3000 Plus
  6. User manual

GF MULTI/JOINT 3000 Plus User Manual

Hide thumbs Also See for MULTI/JOINT 3000 Plus:

Advertisement

Quick Links

Download this manual
Georg Fischer Waga N.V.
MULTI/JOINT
3000 Plus
DN625-DN825
INCH
25"- 33"
PAGE
®
17
User Manual
Montageanleitung
Montagehandleiding
Manuel d'instruction
Brukermanual
Användarmanual
Montagevejledning
Käyttömanuaali
Manual de instalacion
Manual de instalação
Manuale d'uso
Manualul utilizatorului
Návod k montáži
Εγχειρίδιο χρήσης
Szerelési utasítás
Руководство по установке
Instrukcja Obsługi
GB
D
NL
F
NO
SE
DK
FIN
ES
PT
IT
RO
CZ
GR
HU
RUS
PL

Advertisement

loading
Need help?

Need help?

Do you have a question about the MULTI/JOINT 3000 Plus and is the answer not in the manual?

Questions and answers

Related Manuals for GF MULTI/JOINT 3000 Plus

Summary of Contents for GF MULTI/JOINT 3000 Plus

  • Page 1 Georg Fischer Waga N.V. INCH 25”- 33” PAGE MULTI/JOINT ® User Manual Montageanleitung 3000 Plus Montagehandleiding DN625-DN825 Manuel d’instruction Brukermanual Användarmanual Montagevejledning Käyttömanuaali Manual de instalacion Manual de instalação Manuale d’uso Manualul utilizatorului Návod k montáži Εγχειρίδιο χρήσης Szerelési utasítás Руководство...
  • Page 2 Instructions in English, Dutch and German prevail. Other languages informative only! Georg Fischer Waga N.V. Lange Veenteweg 19, 8161 PA, Netherlands P.O. box 290, 8160 AG Epe, Netherlands T +31 (0) 578 678 378 / F +31 (0) 578 620 848 waga.ps@georgfischer.com www.waga.nl / www.multijoint.nl ©...
  • Page 3 CHECK TABLE IF CHOSEN FITTING MATCHES PIPE OD. Range (mm) DN625 630 – 662 DN675 665 – 697 DN700 709 – 741 DN750 745 – 777 DN800 799 – 831 DN825 837 – 869 Die Rohraussendurchmesser überprüfen und mit der Controllare sulla tabella se il giunto è...
  • Page 5 CHECK IF “FIKSERS” (METAL GRIPPERS) POSITION IS CORRECT. Revise si los “Fiksers” se encuentran en la posicion Sicherstellen, dass alle Fikser richtig positioniert sind. correcta. Controllare gli inserti antisfilo “Fiksers” sono OK. Controleer de juiste positie van de “Fiksers”. Ελέγξτε αν τα εξαρτήματα αγκύρωσης που διαθέτει ο Assurez-vous que les “Fiksers”...
  • Page 6 REMOVE ALL RUST, DIRT, BURRS, AND DAMAGES FROM THE PIPE. INSTALL ON MEDIUM CARRYING PIPE MATERIAL ONLY. Entfernen sie auf dem rohr den gesamten rost-, schmutz-, Távolítson el minden rozsdát, szennyeződést, sorját és grate- und beschädigungen. Nur auf der rohroberfläche des sérülést a csőről.
  • Page 7 CHECK TABLE FOR MINIMUM INSERTION DEPTH (X). ≤ Y * For maximum joint gap information, see our table: ≥ X Min. insertion Max. insertion depth (mm) depth (mm) DN625 DN675 DN700 DN750 DN800 DN825 Aus der Tabelle Einstecktiefe min. und max. entnehmen Ver tabla para la profundidad de inserción minima (X).
  • Page 9 INSERTS FOR PLASTIC PIPES. NOMINAL ANGULARITY.* (Use insert stiffener wedge MJ DN625 - DN800 approved by Georg Fischer Waga N.V.) * Based on the middle of the range..
  • Page 10 ≥ x 07 5 Deslice el MULTI/JOINT 3000 Plus sobre el extremo del Den MULTI/JOINT 3000 Plus auf das Rohrende schieben und ® tubo y retire el clip de transporte! den Transportclip entfernen! Der Anpressring muss im Be- reich der minimalen und der maximalen Einstecktiefe liegen.
  • Page 12 TIGHTEN THE BOLTS WITH THE CORRECT TORQUE. Ver na tabela a força de aperto. Der Tabelle das richtige Schraubendreh- Ver tabla para el par de apriete. moment entnehmen und Schrauben fachgerecht anziehen. Die Verwendung eines Drehmomentschlüssels ist zwin- Controllare la tabella per il serraggio. gend erforderlich.
  • Page 13 CHECK TABLE FOR INSTALLATION TORQUE AND PRESSURE RATING**. RESTRAINT NON RESTRAINT MULTI/JOINT MULTI/JOINT ® ® 3000 Plus 3000 Plus with Fikser without Fikser (S)St, CU, DCI, GCI, AC*, GRP*, PVC, PE, PEX, PP-B, PP-H, ABS (S)St, CU, DCI, GCI, AC, GRP, PVC, PE, PEX, PP-B, PP-H, ABS (* NO guarantee as quality varies!) Torque (Nm) PFA water (bar)
  • Page 14 ≤ 0 ºC ONLY ON PE PIPE, APPLY TORQUE (PRESCRIBED UNDER 10) ONE MORE TIME AFTER 30 MINUTES. ≤ 0 ºC 30 min. Nur für Einsatz auf PE Rohren bei Temperaturen ≤ 0 ºC, das unter 9 ermittelte Schraubendrehmoment nach 30 Minuten noch einmal aufbringen. Alleen bij montage op PE bij temperaturen onder 0 ºC, het (onder 9) voorgeschreven draaimoment na 30 minuten nog eenmaal aanbrengen.
  • Page 15 CONDUCT A PRESSURE TEST. = 1.5 x PFA ≤ 1,5 x PFA Dichtheitsprüfung durchführen. Realizar un test de presión. Voer een druktest uit. Fare test in pressione. Για τον έλεγχο της στεγανότητας της σύνδεσης Procédez à un essai de pression. πραγματοποιείστε...
  • Page 16 IF PRESSURE TEST FAILS: REINSTALL FITTING. TEST OK INSTALLATION FINISHED. Disassembly & Reuse Se test negativo → Reinstallare. Se test positivo → Falls die Dichtheitsprüfung eine Undichtheit aufzeigt, den Montagevorgang wiederholen - nach wiederholter, erfolgrei- Installazione finita. cher Dichtheitsprüfung ist die Montage abgeschlossen. Σε...
  • Page 17 Georg Fischer Waga N.V. MULTI/JOINT ® User Manual 3000 Plus Manuel d’instruction Manual de instalacion 25”-33”...
  • Page 18 Georg Fischer Waga N.V. Lange Veenteweg 19, 8161 PA, Netherlands P.O. box 290, 8160 AG Epe, Netherlands T +31 (0) 578 678 378 / F +31 (0) 578 620 848 waga.ps@georgfischer.com www.waga.nl / www.multijoint.nl © Georg Fischer Waga N.V. 2022, produced in the Netherlands OUR WEBSITES...
  • Page 19 CHECK TABLE IF CHOSEN FITTING MATCHES PIPE OD. Nominal size Range (inch) (inch) 24.803-26.063 26.181-27.441 27.913-29.173 29.331-30.591 31.456-32.740 32.952-34.212 Vérifiez sur le tableau si le raccord couvre bien le diamètre extérieur du tube. Ver tabla anexa para unir distintos diametros exteriores.
  • Page 21 CHECK IF “FIKSERS” (METAL GRIPPERS) POSITION IS CORRECT. Assurez-vous que les “Fiksers” (les mors métalliques) sont correctement positionnés. Revise si los “Fiksers” se encuentran en la posicion correcta.
  • Page 22 REMOVE ALL RUST, DIRT, BURRS, AND DAMAGES FROM THE PIPE. INSTALL ON MEDIUM CARRYING PIPE MATERIAL ONLY. Eliminez la rouille, la saleté, les bourrelets de soudures et les défauts de surface du tube. Assemblez seulement sur le matériau principal du tube. Retirar toda la suciedad, polvo y daños de la tubería.
  • Page 23 CHECK TABLE FOR MINIMUM INSERTION DEPTH (X). * For maximum joint gap ≤ Y Nominal size X Min. Y Max. information, see our table: (inch) insertion insertion ≥ X depth (inch)* depth (inch)* 8.300 12.600 Vérifiez sur le tableau la profondeur d’insertion (X + Y) correcte du tube.
  • Page 25 INSERTS FOR PLASTIC PIPES. NOMINAL ANGULARITY.* (Use insert stiffener wedge MJ 25” - 32” approved by Georg Fischer Waga N.V.) * Based on the middle of the range. * basé sur le milieu de gamme. * basado en el medio de rango.
  • Page 26 SLIDE THE MULTI/JOINT 3000 PLUS ONTO PIPE END ® AND REMOVE TRANSPORT CLIP! ≥ x 07 5 Faites glisser le MULTI/JOINT 3000 Plus sur l’extrémité du ® tuyau et retirez le clip de transport! Deslice el MULTI/JOINT 3000 Plus sobre el extremo del ®...
  • Page 28 TIGHTEN THE BOLTS WITH THE CORRECT TORQUE. Vérifiez dans les tableaux le couple de serrage à respecter. Ver tabla para el par de apriete.
  • Page 29 CHECK TABLE FOR INSTALLATION TORQUE AND PRESSURE RATING**. RESTRAINT NON RESTRAINT MULTI/JOINT MULTI/JOINT ® ® 3000 Plus 3000 Plus with Fikser without Fikser (S)St, CU, DCI, GCI, AC*, GRP*, PVC, PE, PEX, PP-B, PP-H, ABS (S)St, CU, DCI, GCI, AC, GRP, PVC, PE, PEX, PP-B, PP-H, ABS (* NO guarantee as quality varies!) Nominal Nominal...
  • Page 30 ≤ 32 ºF ONLY ON PE PIPE, APPLY TORQUE (PRESCRIBED UNDER 9) ONE MORE TIME AFTER 30 MINUTES. ≤ 32 ºF 30 min. Répetez l’étape 9 après 30 minutes seulement sur des tubes en PE en temps glacial.. ≤ 32 ºF Solo en la tubería de PE en condiciones de congelación aplique el par de apriete (prescrito en el punto 9) una vez más después de 30 minutos.
  • Page 31 CONDUCT A PRESSURE TEST. = 1.5 x PFA ≤ 1,5 x PFA Procédez à un essai de pression. Realizar un test de presión.
  • Page 32 IF PRESSURE TEST FAILS: REINSTALL FITTING TEST OK INSTALLATION FINISHED. Disassembly & Reuse Mauvais résultat d’essai, réinstallez le raccord. Essai réussi, l’installation est terminée. Test de Presion Fallo → Reinstalar el accesorio TEST OK → Instalacion completada.
