Summary of Contents for GF JRG CleanLine Combi 1370.025

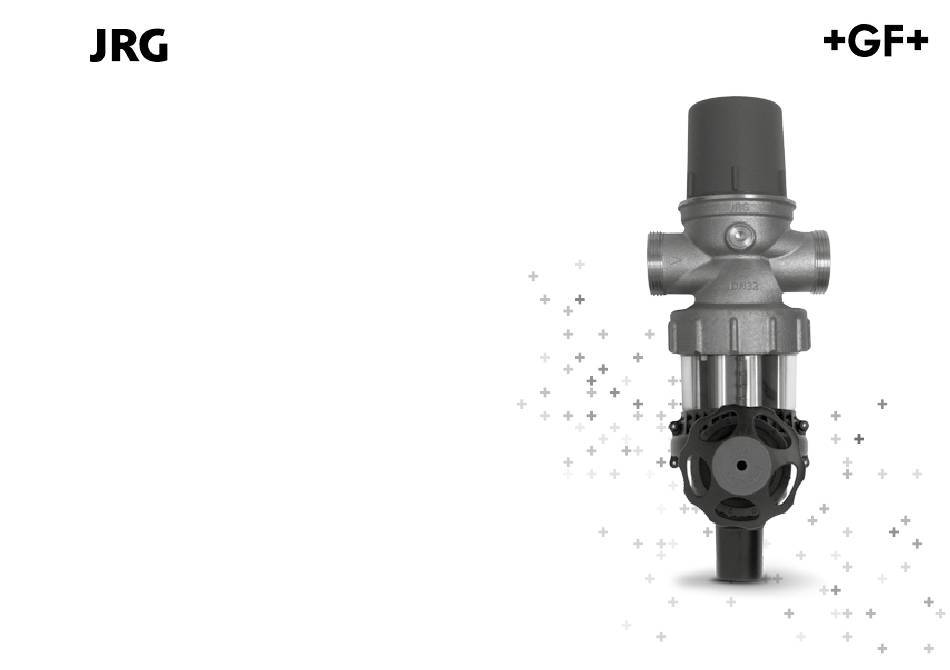

Page 1 Bedienungs- und Wartungsanleitung Notice d’utilisation et d’entretien Istruzioni d’uso e manutenzione Operating and maintenance instructions JRG CleanLine Combi 1370.025/.032 2 – 10 11 – 20 21 – 30 31 – 40...
Page 2 Aufbau 1 Gehäuse 2 Manometeranschluss/Belüftungsschraube 3 Mutter 4 Filterbecher 5 Filtereinsatz 6 Stössel 7 Monatsring (Skala 1–12) 8 Handbetätigung 9 Ablassstutzen 10 Sechskant-Stiftschlüssel 11 Druckeinstellung Dient als Ablass für die Rückspülung und darf nicht als Entleerung für die Installation verwendet werden.
Page 3 Bedienungs- und Wartungsanleitung Einleitung Bitte lesen Sie die vorliegende Bedienungs- Die Hauswasserstation JRG CleanLine Combi ist und Wartungsanleitung aufmerksam durch. eine kompakte Armaturenkombination für Trink- wasserinstallationen, bestehend aus rückspül- Die eingesetzten Symbole bedeuten: barem Feinfilter und Druckreduzierventil. Warnung Dieses Symbol weist auf eine Information hin, deren Nichtbeachtung zu umfang- reichen Sachschäden führen kann.
Page 4 Funktion Da Trinkwasser ein Lebensmittel ist, Wasserdrücke aus dem Versorgungsnetz darf der Filterbecher und das Filter- müssen, je nach Anlage, auf einen zulässigen gehäuse auch nur mit solchem, ohne Druck reduziert werden. Zusatz von Reinigungsmitteln, gereinigt Das Druckreduzierventil in der Armaturen- werden.
Page 5 Wichtige Informationen Allfällige Druckumstellungen sind ausschliesslich durch einem Sanitär- Filterbecher und Kunststoffteile sind fachmann gemäss der nachfolgenden vor Lösungs- oder Reinigungsmitteln Bedienungsanleitung auszuführen. zu schützen. Bei Installationen in aggressiver Umgebung und/oder in Für die Wartung des Filters ist die Räumen mit unkontrollierbaren Wartungsanleitung einzuhalten.
Page 6 Kennzeichnung - DN25, DN32 (Armaturengrösse) - JRG (Herstellerzeichen) - Durchflusspfeile Werkseinstellung Die Hauswasserstation JRG CleanLine Combi ist werkseitig auf einen Sekundärdruck von 400 kPa (4 bar) eingestellt. Inbetriebnahme Vor der Inbetriebnahme der Haus- wasserstation JRG CleanLine Combi ist die Zuleitung gründlich zu spülen. Absperrventil 12 vor der Hauswasser- station langsam öffnen.
Page 7 Umstellung des Druckreduzierventils Schlüsselweite (SW) des Sechskant-Stift- schlüssels: 6 mm. Eine Umstellung der Werkseinstellung Die Druckeinstellung muss nach erfolgter erfolgt ausschliesslich auf Verantwor- Änderung mit einem Manometer bei tung des Ausführenden. Ruhedruck (Nullverbrauch) kontrolliert Die Druckeinstellung des Druckreduzierventils werden. kann wie folgt umgestellt werden: Es ist darauf zu achten, dass die Druckreduzierventil durch Öffnen (ca.
Page 8 Wartung Nach der achten Filterkammer ist oberhalb vom Ablassstutzen, links und rechts von der An der Hauswasserstation JRG Clean- Betätigungseinheit, eine Farbmarkierung Line Combi dürfen keine Reparaturen (ohne Schraffierung) ersichtlich. Damit ist der vorgenommen werden. Spülvorgang abgeschlossen. Rückspülung des Filters: Bei starker Verschmutzung empfehlen wir den vorgängig beschriebenen Spül- Eine ausreichend dimensionierte...
Page 9 Wartung JRG CleanLine 1. JRG CleanLine Combi/Filter entleeren, dazu Wasser- 1 Gehäuse versorgung und Stockwerks- verteilung abstellen, Wasser druck abbauen (z.B. am Entleerventil). 3 Mutter 2. Mutter 3 von Hand lösen und 14 O-Ring Feinfiltereinheit 16 entfernen 15 Siebeinsatz (Feinfiltereinheit mit Hand- betätigung).
Page 10 Es dürfen nur Original-Ersatzteile verwendet werden. Der Austausch darf nur durch einen ausgewiesen Sanitärfachmann aus- geführt werden.
Page 11 Notice d’utilisation et d’entretien JRG CleanLine Combi 1370.025/.032 11 – 20...
Page 12 Structure 1 Corps 2 Raccord pour manomètre/vis de purge 3 Ecrou 4 Cuve du filtre 5 Cartouche filtrante 6 Coulisseau 7 Bague mensuelle (échelle 1–12) 8 Commande manuelle 9 Tubulure de décharge 10 Clé mâle à six pans 11 Réglage de la pression Sert d’évacuation pour le rinçage à...
Page 13 Introduction Mode d’emploi et instruction de maintenance Veuillez lire attentivement le présent mode La station d’eau domestique JRG CleanLine d’emploi et instruction de maintenance. Combi est une combinaison de robinetterie com- pacte destinée aux installations d’eau potable, Les symboles utilisés signifient: se composant d’un filtre fin à...
Page 14 Fonctionnement Compte tenu que l’eau potable est une Les pressions de l’eau en provenance du réseau denrée alimentaire, la cuve du filtre et d’alimentation doivent, en fonction de l’installa- le boîtier du filtre sont à nettoyer sans tion, être réduites à une pression admissible. l’apport de produits de nettoyage.
Page 15 Informations importantes Les éventuelles modifications de la pression sont exclusivement à effectuer La cuve du filtre et les parties en par un installateur sanitaire et ceci matière synthétique sont à protéger conformément au mode d’emploi contre les dissolvants et les produits de suivant.
Page 16 Caractéristiques - DN25, DN32 (dimension de la robinetterie) - JRG (marque du fabricant) - Flèches de débit Réglage d’usine La station d’eau domestique JRG CleanLine Combi est réglée d’usine sur une pression secondaire de 400 kPa (4 bars). Mise en service Avant la mise en service de la station d’eau potable JRG CleanLine Combi, il convient de rincer minutieusement...
Page 17 Modification du réducteur de pression Diamètre (SW) de la clé mâle à six pans: 6 mm. Après la modification, le réglage de la Une modification du réglage d’usine pression doit être vérifié à l’aide d’un s’effectue exclusivement sous la manomètre à la pression statique responsabilité...
Page 18 Maintenance Veuillez répéter ce processus jusqu’à ce que les huit chambres du filtre soient rincées. Un encli- Aucune réparation ne doit être quetage du volant est perceptible après le rinçage des huit chambres du filtre, la LED 10 s‘éteint. entreprise sur la station d’eau domestique JRG CleanLine Combi.
Page 19 Remplacement de la LED JRG CleanLine 1. Vidanger le JRG CleanLine: pour 1 Corps ce faire fermer l’alimentation en eau et la distribution d’étage et diminuer la pression d’eau (p.ex. au robinet de vidange). 3 Ecrou 2. Démonter la commande manu- 14 O-Ring elle 3: retirer les quatre vis à...
Page 20 Seules des pièces détachées d’origine doivent être utilisées. Le changement s’effectuera exclusivement par un installateur sanitaire expérimenté.
Page 21 Istruzioni d’uso e manutenzione JRG CleanLine Combi 1370.025/.032 21 – 30...
Page 22 Struttura 1 Corpo 2 Attacco manometro/vite di aerazione 3 Dado 4 Contenitore filtro 5 Cartuccia filtrante 6 Stantuffo 7 Anello mensile (scala 1–12) 8 Azionamento manuale 9 Manicotto di scarico 10 Chiave esagonale 11 Regolazione pressione Serve da scarico per la funzione autopulente e non può...
Page 23 Istruzioni d’uso e manutenzione Introduzione Leggere attentamente le presenti istruzioni Il gruppo per acqua domestica JRG CleanLine d’uso e manutenzione. I simboli usati significano: Combi è una combinazione di valvole compatta per impianti idrici composta da un microfiltro Attenzione lavabile in controcorrente ed una valvola di Questo simbolo richiama l’attenzione su riduzione della pressione.
Page 24 Funzionamento Poiché l’acqua potabile è un alimento, Le pressioni dell’acqua della rete di alimenta- il contenitore del filtro ed il corpo del zione devono essere ridotte ad una pressione filtro devono essere lavati anche solo ammessa, a seconda dell’impianto. La valvola con acqua, senza aggiunta di detergenti.
Page 25 Informazioni importanti Eventuali variazioni di pressione devono essere effettuate esclusivamente da un Il contenitore del filtro ed i componenti tecnico sanitario secondo le seguenti in plastica devono essere protetti contro istruzioni per l’uso. i solventi o detergenti. In caso di installazioni in ambiente Per la manutenzione del filtro, aggressivo e/oppure in locali con si devono rispettare le istruzioni per...
Page 26 Marcatura - DN25, DN32 (dimensione valvola) - JRG (contrassegno del fabbricante) - Frecce di flusso Regolazione di fabbrica Il gruppo per acqua domestica JRG CleanLine Combi è regolato in fabbrica ad una pressione del circuito secondario di 400 kPa (4 bar). Messa in funzione Prima della messa in funzione del gruppo per acqua domestica JRG CleanLine...
Page 27 Variazione della valvola di riduzione della Misura della chiave esagonale (SW): 6 mm pressione La regolazione della pressione deve Una variazione della regolazione di essere controllata a variazione avvenuta fabbrica avviene esclusivamente sotto con un manometro con la pressione la responsabilità di chi la effettua. statica (consumo zero).
Page 28 Manutenzione camere del filtro sono lavate. Dopo l’ottava camera del filtro, è percepibile lo scatto sul Non si devono effettuare riparazioni volantino, LED 10 si spegne. In questo modo, sul gruppo per acqua domestica la procedura di lavaggio è conclusa. JRG CleanLine Combi.
Page 29 Manutenzione JRG CleanLine 1. Svuotare JRG CleanLine Combi/ Filter, chiudere la fornitura 1 Corpo d‘acqua e la distribuzione del piano e ridurre la pressione dell‘acqua (per es. sulla valvola di scarico). 3 Dado 2. Allentare il dado 3 va mano e 14 O-Ring togliere il filtro a maglia fine 16 15 Setaccio...
Page 30 Devono essere usati solo pezzi di ricambio originali. Il montaggio può essere effettuato solo da un tecnico specializzato.
Page 31 Operating and maintenance instructions JRG CleanLine Combi 1370.025/.032 31 – 40...
Page 32 Structure 1 Body 2 Pressure gauge connection/aeration screw 3 Nut 4 Filter cup 5 Filter element 6 Push rod 7 Month ring (gradations 1-12) 8 Hand wheel 9 Drain pipe 10 Allen key 11 Pressure setting For backwashing only. Do not use for draining the installation.
Page 33 Preface Operating and maintenance instructions Please read carefully these installation and The JRG CleanLine Combi domestic water maintenance instructions. station is a compact set of valves for drinking water installations consisting of a backwashable The symbols indicate: fine filter and a pressure regulator. Warning This symbol indicates an item that, if ignored when handling the product, could...
Page 34 Function Since drinking water is foodstuff, clean Depending on the system, the water pressure the filter cup and filter casing with of the mains must be reduced to a maximum drinking water only. Do not use any allowable pressure. detergents. The pressure regulator of the water station re- duces the inlet pressure to a lower and constant The filter used to only retains particu-...
Page 35 Important information Only professional plumbers are allowed to change pressure settings Protect the filter cup and plastic parts in accordance with the following from solvents or detergents. operating instructions. If installed in aggressive environments and/or in rooms with uncontrollable Follow the maintenance instructions environmental factors (such as solvent when maintaining the filter.
Page 36 Designation - DN25, DN32 (valve size) - JRG (manufacturer) - Flow direction arrows Factory settings The JRG CleanLine Combi domestic water station is factory set to a secondary pressure of 400 kPa (4 bar). Commissioning Thoroughly flush the supply line before operating the JRG CleanLine Combi.
Page 37 Re-setting the pressure regulator Allen key size: 6 mm. Check the pressure adjustment with Changes to the factory settings are the a pressure gauge at static pressure performer’s sole responsibility. (zero consumption). The pressure settings of the pressure regulator Make sure that the pressure adjustment can be adjusted as follows: complies with applicable guidelines, Relieve the pressure regulator by opening...
Page 38 Maintenance chamber the hand wheel palpably locks, the LED 10 goes out. The flushing process is complete. You must not try to repair the JRG CleanLine Combi domestic water If the filter is heavily soiled, station. we recommend repeating the previously described flushing process.
Page 39 Maintenance JRG CleanLine 1. Drain the JRG CleanLine Combi/ Filter by turning off water supply 1 Body (mains) and floor distribution and reduce water pressure (e.g. at the drain valve). 3 Nut 2. Loosen the nut 3 by hand and remove filter unit 16 14 O-Ring (filter unit and hand wheel).
Page 40 Only original spare parts must be used. Installation may only be carried out by a qualified plumber.
Page 44 Georg Fischer JRG AG Hauptstrasse 130, CH-4450 Sissach Phone +41 (0)61 975 22 22, Fax +41 (0)61 975 22 00 info.jrg.ps@georgfischer.com www.gfps.com Einbaudatum: Date de montage: Data d‘installazione: Built-in date: Ihr Installateur: Votre installateur: Il vostro installatore: Your plumber: Ident. Nr. 35 09 458 82 / 1 / 9.15 / SMS / ©Georg Fischer JRG AG...
