GF Topload ELGEF Plus Installation Manual

Beakta monteringsanvisningen
Monteringsanvisningen är en del av produkten och en viktig del i säker-
hetskonceptet. Att ej beakta monteringsanvisningen kan leda till svåra
skador / dödsfall.
• Läs och följ monteringsanvisningen.
• Monteringsanvisningen måste finnas tillgänglig vid produkten.
• Monteringsanvisningen ska medfölja till alla kommande användare
av produkten.
Avsedd användning
Produkten är avsedd endast för transport och reglering av media inom
tillåtna tryck- och temperaturgränser i rörledningssystem i vilket det är
installerat.
Användningsområde: PE rörledningssystem som transporterar vatten
upp till 16 bar eller gas upp till 10 bar. För annan användning - kontakta
tillverkaren.
Angående detta dokument
Detta dokument innehåller all nödvändig information för att installera
produkten.
Beskrivna produkter
Denna monteringsanvisning beskriver Anborrningsbygel Topload
ELGEF Plus d315mm till d1000mm, avstick d160mm och d225mm, PE100
SDR11.
Tillhörande dokument till denna monteringsanvisning
• Teknisk handbok VA rörsystem.
• Användarmanual svetsautomat
• Användarmanual Montagesats Topload TL 225
• Användarmanual Hålsågsats
• Teknisk handbok Industrirörsystem
Dessa dokument erhålles från Georg Fischer AB eller via
www.georgfischer.se.
Säkerhet och ansvar
För att garantera säkerheten under arbete, är installatören ansvarig för
följande åtgärder:
• Produkten får endast användas för avsett ändamål.
• Installation får endast utföras av utbildad personal.
• Rörledningssystemen är fackmässigt utförda och är regelbundet
kontrollerade.
• Personalen måste regelbundet utbildas i arbetarskydd och miljöskydd
med anknytning till tryckbärande rörsystem.
Personalen är ansvarig för följande åtgärder:
• Känna till, förstå och beakta denna monteringsanvisning.
Transport och lagring
• Produkten måste transporteras och lagras i sin originalförpackning.
• Skydda produkten från damm, smuts, fuktighet samt värme- och UV-
strålning.
Förbehåll
Tekniska data är ej bindande. De utgör varken uttryckligen
garanterade prestanda eller garanterade egenskaper eller en garanterad
hållbarhet. Förbehåll för ändringar. I övrigt gäller våra allmänna
försäljningsvillkor.
Observe installation manual
The installation manual is part of the product and an important module
of the safety concept. Non-observance could result in serious injury or
death
• Read and observe installation manual.
• Installation manual must be available at the product.
• Pass installation manual to following users of the product.
Intended use
The product is intended exclusively for conveying media in the allowable
pressure and temperature range or for controlling flow in piping sys-
tems into which it has been installed.
Application SDR11: PE piping system which transports drinking water
up to 16 bar and gas up to 10 bar. After consulting the manufacturer,
further applications are possible.
Regarding this document
This document describes all necessary information to install the pro-
duct.
Described product type
This installation manual describes electrofusion branch saddles Top-
load ELGEF Plus d315mm up to d1000mm, outlet d160mm and d225mm,
PE100 SDR11.
Related documents to this installation manual
• Technical Manual for PE Piping Systems in Utilities.
• Operating instruction fusion unit
• Operating instructions Installation set Topload TL 225
• Operating instructions core cutter set
• Georg Fischer Planning Fundamentals Industry
The documents may be obtained from your Georg Fischer sales compa-
ny or via www.gfps.com.
Safety and responsibility
To guarantee the safety at work, the operator is responsible for fol-
lowing actions:
• Product must only be used according to the specifications for which it
has been intended.
• Assembly and installation must be carried out by qualified personnel.
• Piping system must be installed by professionals and its functionality
is checked regularly.
• Personnel must be instructed on a regular basis in all aspects of work
safety and environmental protection especially those pertaining to
pressure–bearing piping system.
The personnel is responsible for following actions:
• Knowing, understanding and adhering to this installation manual.
Transport and storage
• The product must be transported and stored in its original packaging.
• Protect the product from dirt, dust, humidity, and especially heat and
UV radiation.
Disclaimer
The technical data are not binding. They neither constitute expressly
warranted characteristics nor guaranteed properties nor a guaranteed
durability. They are subject to modification. Our General Terms of Sale
apply.
Georg Fischer AB
Liljeholmsstranden 5, 117 43 Stockholm
Tel +46 8 50677555, Fax +46 8 7492370
info.se.ps@georgfischer.com, www.georgfischer.se
173.282.662
GFDO_6286_1a_4a (02.17)
© Georg Fischer Piping Systems Ltd.
CH-8201 Schaffhausen/Switzerland, 2013
GF Piping Systems
Monteringsanvisning
Installation manual

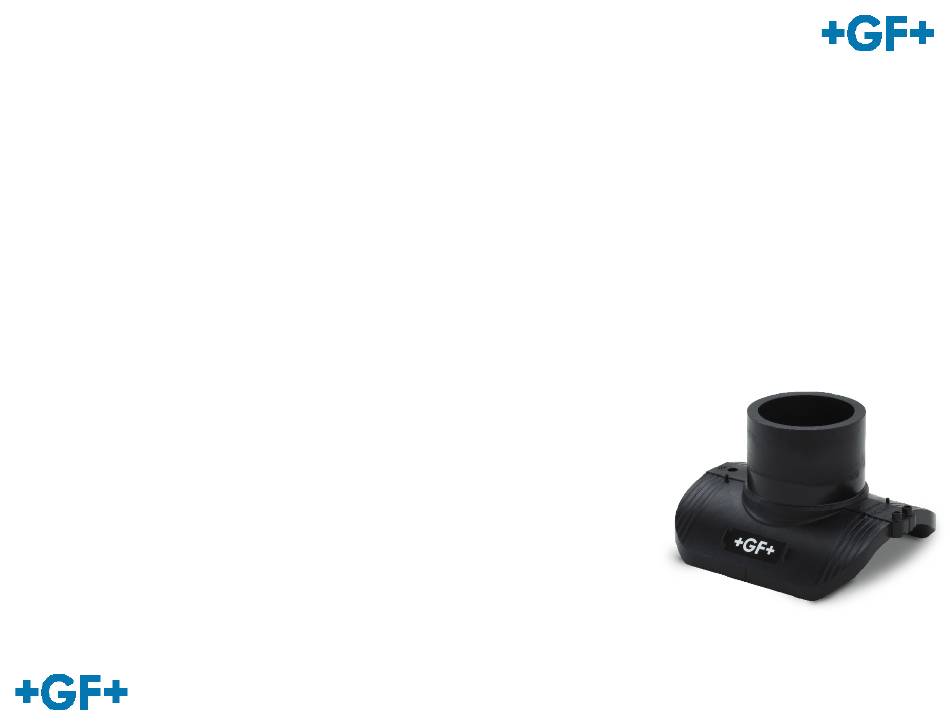

Anborrningsbygel Topload ELGEF Plus
d315 till d1000mm, avstick d160, d225
Branch saddle Topload ELGEF Plus
d315 to d1000mm, outlet d160, d225
