3M DBI SALA 8000107 User Instruction Manual

3M DBI SALA 8000107 User Instruction Manual

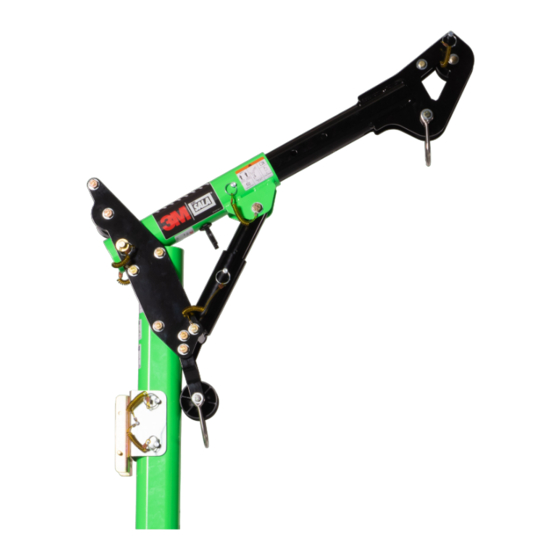

Confined space high capacity davit assembly short and long reach

Advertisement

Available languages

Available languages

Quick Links

PPe regulation (eU) 2016/425
ce type test
No. 0086
BSI
Kitemark Court
Davy Avenue
Knowlhill
Milton Keynes
MK5 8PP
United Kingdom
8000107
X
36 - 71 cm
8000107
(14 - 28 in)
a
69 - 112 cm
8000108
(27 - 44 in)
en795: 2012 type B
cen/ts16415: 2013 type B
ce Product Quality control
No. 0086
BSI
Kitemark Court
Davy Avenue
Knowlhill
Milton Keynes
MK5 8PP
United Kingdom
1
a
X
B
Y
8000108
16.5 kg
(36.3 lb)
19.2 kg
(42.2 lb)

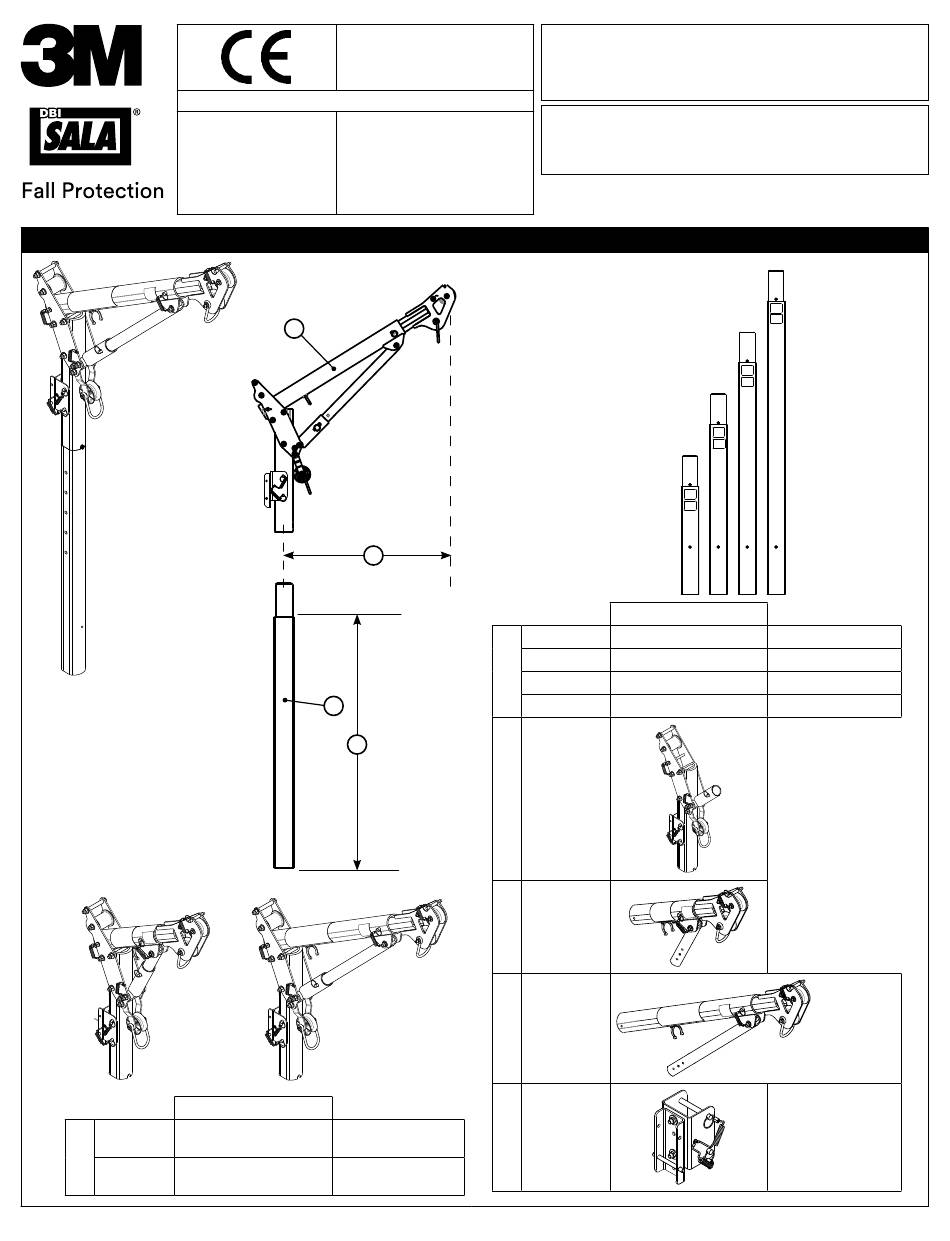

conFIneD sPace HIGH caPacItY
DaVIt asseMBlY
short and long reach
User InstrUctIon ManUal
5908417 Rev. B
8000114
8000113
8000112
8000112
53.3 cm (21 in)
8000113
83.8 cm (33 in)
B
8000114
114.3 cm (45 in)
8000115
144.8 cm (57 in)
c
8000109
D
8000110
e
8000111
F
8000117
8000115
Y
8.4 kg (18.5 lb)
10.9 kg (23.9 lb)
13.5 kg (29.3 lb)
15.7 kg (34.6 lb)
© 3M 2019

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DBI SALA 8000107 and is the answer not in the manual?

Questions and answers

Summary of Contents for 3M DBI SALA 8000107

  • Page 1 144.8 cm (57 in) 15.7 kg (34.6 lb) 8000109 8000107 8000108 8000110 8000111 36 - 71 cm 16.5 kg 8000117 8000107 (14 - 28 in) (36.3 lb) 69 - 112 cm 19.2 kg 8000108 (27 - 44 in) (42.2 lb) © 3M 2019...
  • Page 3 ≤ 38 cm (15 in)
  • Page 4 0086 8000107 EN795:2012 "TYPE B" CEN/TS 16415:2013 "TYPE B" 9514304 Rev. B 9514444 Rev. B 9514445 Rev. A 8000108 8000112 - 53 cm (21”) 8000113 - 84 cm (33”) 8000114 - 114 cm (45”) 8000115 - 145 cm (57”)
  • Page 5: Safety Information

    Use in any other application including, but not limited to, non-approved material handling applications, recreational or sports related activities, or other activities not described in the User Instructions or Installation Instructions is not approved by 3M and could result in serious injury or death.
  • Page 6: Product Description

    PRODUCT DESCRIPTION: Figure 1 illustrates the 3M™ Confined Space High Capacity (HC) Davit Assembly. The Confined Space HC Davit Assembly is used to raise or lower a worker to a work space and provide a fall arrest or rescue anchorage point. This instruction applies to the following Confined Space HC Davit Assembly components: •...
  • Page 7: Product Application

    “Inspection and Maintenance Log”. SYSTEM REQUIREMENTS COMPONENT COMPATIBILITY: 3M equipment is designed for use with other 3M approved components and subsystems only. Substitutions or replacements made with non-approved components or subsystems may jeopardize compatibility of equipment and may affect the safety and reliability of the complete system.
  • Page 8: Installation

    INSTALL THE CONFINED SPACE HC DAVIT ASSEMBLY: (Figure 3) Insert the Confined Space HC Davit Assembly mast extension into an installed 3M HC davit base. (See Table 1 for 3M Base descriptions.) Follow davit base installation instructions for securing the davit base to the anchorage structure.
  • Page 9 DEFECTS: If inspection reveals an unsafe or defective condition, remove the Confined Space HC Davit Assembly from service immediately and contact 3M regarding replacement or repair. Do not attempt to repair the Fall Arrest System. Authorized Repairs Only: Only 3M or parties authorized in writing may make repairs to this equipment.
  • Page 10 Table 2 – Inspection and Maintenance Log Inspection Date: Inspected By: Competent Components: Inspection: User Person (See Section 5 for Inspection Frequency) Confined Space Inspect the Confined Space HC Davit Assembly for cracks, dents, or deformities. Davit Assembly (Figures 1 and 2) Inspect the entire unit for corrosion.
  • Page 11: Avsedd Användning

    Om inspektion avslöjar ett osäkert eller defekt tillstånd ska du ta anordningen ur drift och reparera eller byta ut den i enlighet med bruksanvisningen. Varje enhet som har utsatts för fallstopp eller fallkraft måste omedelbart tas ur bruk. Se bruksanvisningarna eller kontakta 3M Fall Protection. Enheten får endast installeras på det sätt som beskrivs i installationsanvisningarna eller bruksanvisningarna. Installation och användning på...
  • Page 12 PRODUKTBESKRIVNING: Figur 1 visar 3M™ dävertmontage HC för trånga utrymmen. Dävertmontage HC för trånga utrymmen används för att lyfta upp eller sänka ned en person till ett arbetsutrymme och erbjuda en förankringspunkt för fallskydd eller räddning. Denna instruktion gäller för följande komponenter i dävertmontage HC för trånga utrymmen:...
  • Page 13 ”Besiktnings- och underhållsloggen”. SYSTEMKRAV KOMPONENTERS KOMPATIBILITET: Utrustning från 3M är endast avsedd att användas med 3M-godkända komponenter och undersystem. Ersättning eller utbyte mot icke godkända komponenter eller undersystem kan äventyra utrustningens kompatibilitet och även påverka hela systemets säkerhet och tillförlitlighet.
  • Page 14 INSTALLERA DÄVERTMONTAGE HC FÖR TRÅNGA UTRYMMEN: (Figur 3) För in mastförlängaren till dävertmontage HC för trånga utrymmen i en installerad 3M dävertfot HC. (Se tabell 1 ang. beskrivning av 3M dävertfot.) Följ instruktionerna för installation av dävertfoten gällande hur den skall fästas i konstruktionen.
  • Page 15 Se till att delarna sköljs grundligt med rent vatten. SERVICE: Endast 3M eller parter med skriftligt godkännande från 3M får reparera utrustningen. Ta systemet ur drift och kontakta 3M avseende utbyte eller reparation om dävertmontage HC för trånga utrymmen visar tecken på osäkert eller defekt tillsånd vid besiktning.
  • Page 16 Tabell 2 – Besiktnings- och underhållslogg Besiktningsdatum: Besiktning utförd av: Kompetent Komponenter: Besiktning: Användare person (Se avsnitt 5 angående besiktningsintervall) Dävertmontage för Kontrollera dävertmontage HC för trånga utrymmen med avseende på trånga utrymmen sprickor, hack och deformation. (Figur 1 och 2) Kontrollera hela enheten med avseende på...
  • Page 17 BEGRÄNSAD KOMPENSATION: Efter skriftlig avisering till 3M, kommer 3M att reparera eller byta 3M to have a factory defect in workmanship or materials. 3M reserves the right to require product be ut varje produkt, som av 3M fastställts vara behäftad med fabrikationsfel vad gäller tillverkning eller returned to its facility for evaluation of warranty claims.
