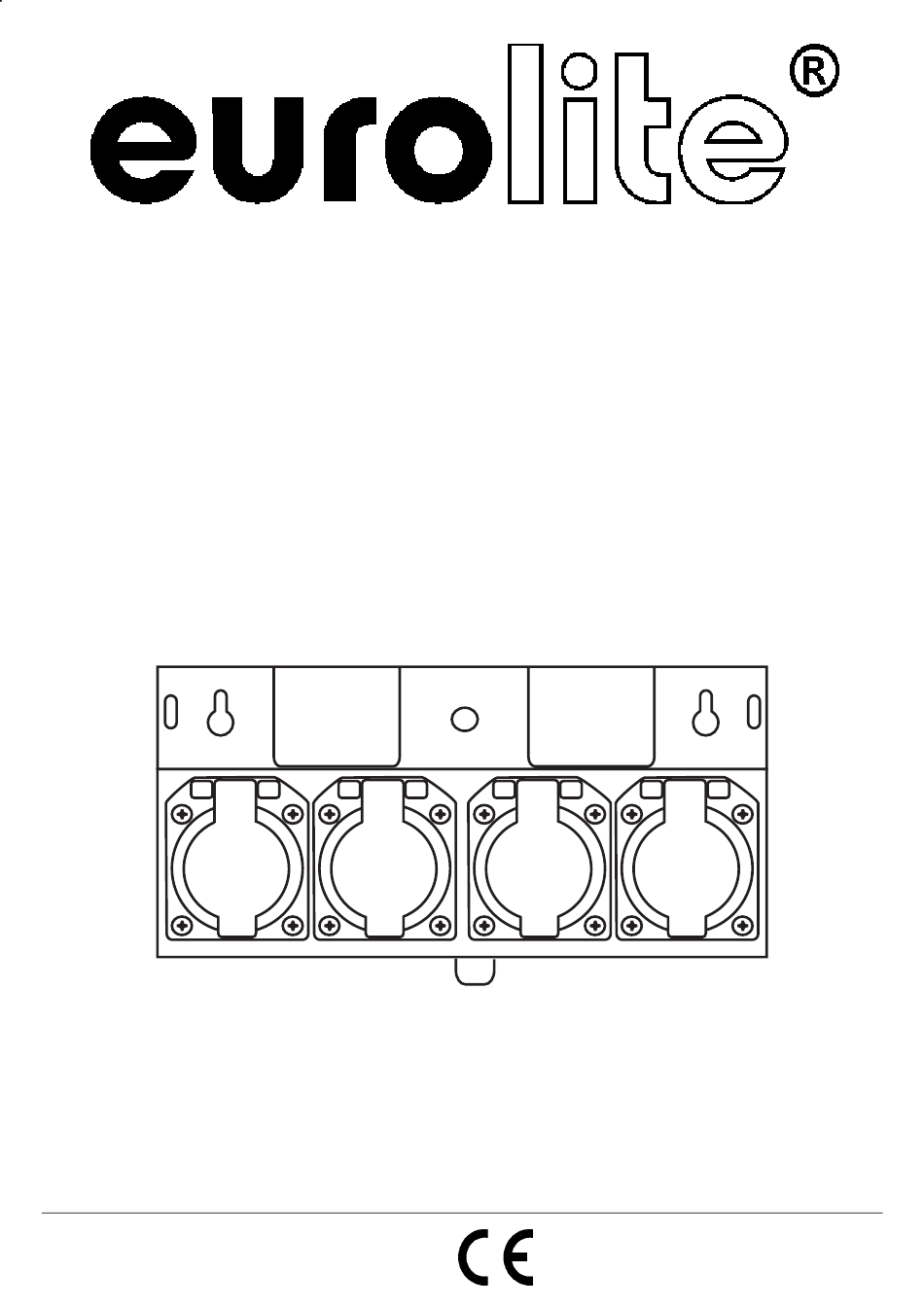

- Page 1 BEDIENUNGSANLEITUNG USER MANUAL SB-4 Power distribution © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
- Page 2 - sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE SB-4 Stromverteiler entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
- Page 3 Der Aufbau entspricht der Schutzklasse I. Der CEE-Stecker darf nur an eine CEE-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen können zur Zerstörung des Gerätes und zu tödlichen Stromschlägen führen. Den CEE-Stecker immer als letztes einstecken.
-
Page 4: Bestimmungsgemäße Verwendung
3. BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Stromverteiler, mit dem sich andere Geräte versorgen lassen. Dieses Produkt ist nur für den Anschluss an 380-400 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist sowohl für den Mobilbetrieb als auch für Festinstallationen vorgesehen. -
Page 5: Installation
4. GERÄTEBESCHREIBUNG 4.1 Features Praktischer Verteiler 4 Schutzkontakt Klappdeckel-Steckdosen 4.2 Geräteübersicht (1) Befestigungslöcher Wandmontage (2) Schutzkontaktsteckdosen (3) Netzanschluss (4) Befestigungslöcher Traversenmontage (5) Fangseilloch 5. INSTALLATION LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 (vormals VBG 70) und DIN 15560 zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden! 5/16 30240310_V_1_0.DOC... - Page 6 Die Aufhängevorrichtungen für den Verteiler muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem geeigneten Fangnetz oder Fangseil, erfolgen.
- Page 7 Sichern Sie das abgehängte Teil immer mit einem Sicherheitsfangseil, das mindestens für das 12-fache Gewicht der Installation ausgelegt ist. Es dürfen nur Fangseile mit Schnellverschlussgliedern vewendet werden. Hängen Sie das Sicherheitsfangseil in dem dafür vorgesehenen Fangseilloch ein und führen Sie es über die Traverse bzw.
-
Page 8: Reinigung Und Wartung
5.3.2 Ausgänge Die Ausgänge gehen über 4 Schutzkontaktsteckdosen. Über die Ausgangsbuchsen schließen Sie Ihre Verbraucher an. Die maximale Nennleistung beträgt pro Kanal 3680 W. Bitte beachten Sie, dass der maximale Gesamtstrom niemals überschritten werden darf! LEBENSGEFAHR! Vor der ersten Inbetriebnahme muss die Einrichtung durch einen Sachverständigen geprüft werden! 6. -
Page 9: Technische Daten
7. TECHNISCHE DATEN Spannungsversorgung: 380-400 V AC, 50 Hz ~ Max. Gesamtleistung: 11040 W Max. Gesamtstrom: 48 A Max. Nennleistung/Kanal: 3680 W Max. Nennstrom/Kanal: 16 A Maße (LxBxH): 240 x 115 x 80 mm Eigengewicht: 1 kg Max. Nutzungsdauer: 10 Jahre Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. -
Page 10: Safety Instructions
- pass this manual on to every further owner or user of the product - download the ultimate version of the user manual from the Internet 1. INTRODUCTION Thank you for having chosen a EUROLITE SB-4 power distributor. Unpack your SB-4. 2. SAFETY INSTRUCTIONS CAUTION! Be careful with your operations. -
Page 11: Operating Determinations
This device falls under protection-class I. The CEE-plug must only be plugged into a CEE-outlet. The voltage and frequency must exactly be the same as stated on the device. Wrong voltages or power outlets can lead to the destruction of the device and to mortal electrical shock. Always plug in the power supply plug least. - Page 12 This device is designed for mobile use via a lighting stand and for permanent installations via trussing system. The maximum power consumption of this device must never be exceeded. When choosing the installation-spot, please make sure that the device is not exposed to extreme heat, moisture or dust.
- Page 13 4.2 Description of the device (1) Fixation holes wall mounting (2) fixation holes (3) Power supply (4) Fixation holes truss mounting (5) Safety rope hole 5. INSTALLATION DANGER TO LIFE! Please consider the DIN 15560 and the respective national norms during the installation! The installation must only be carried out by an authorized dealer! The installation of the power distributor has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation.
- Page 14 The operator has to make sure that safety-relating and machine-technical installations are approved by an expert before taking into operation for the first time and after changes before taking into operation another time. The operator has to make sure that safety-relating and machine-technical installations are approved by an expert after every four year in the course of an acceptance test.
-
Page 15: Cleaning And Maintenance
The device must only be installed absolutely planar at a vibration-free, oscilation-free and fire-resistant location. Make sure that the device is installed absolutely planar by using a water-level. The device must be installed out of the reach of people. The device must always be installed via all fixation holes. Do only use appropriate screws and make sure that the srews are properly connected with the ground. -
Page 16: Technical Specifications
The operator has to make sure that safety-relating and machine-technical installations are inspected by a skilled person once a year. The following points have to be considered during the inspection: 1) All screws used for installing the devices or parts of the device have to be tighly connected and must not be corroded.
