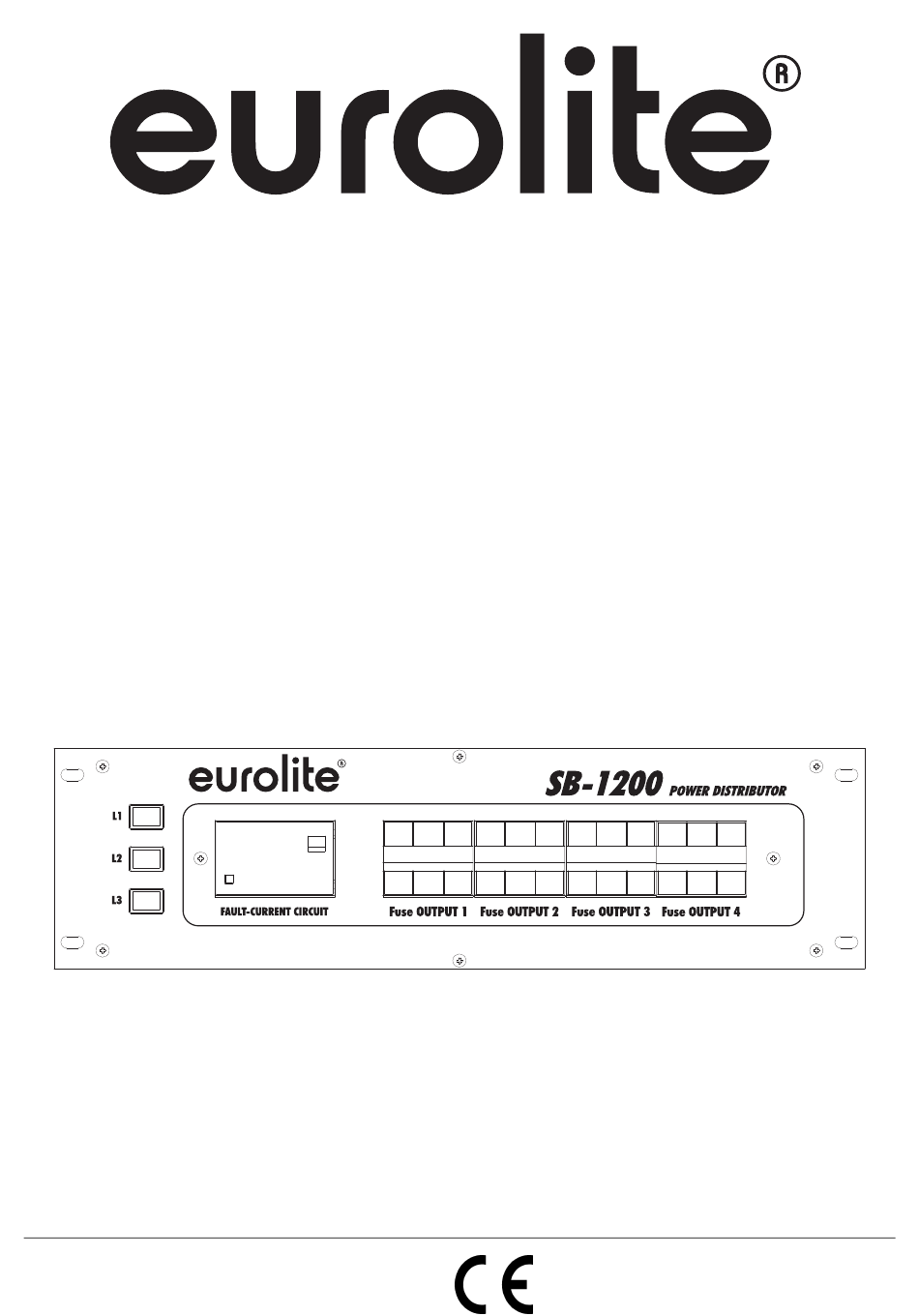

- Page 1 BEDIENUNGSANLEITUNG USER MANUAL SB-1200 Power Distributor © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
-
Page 2: Table Of Contents
Diese Bedienungsanleitung gilt für die Artikelnummer 30248380 This user manual is valid for the article number 30248380 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/15 00026659.DOC, Version 3.0... -
Page 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für eine EUROLITE SB-1200 Unterverteilung entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Page 4 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der CEKON-Stecker darf nur an eine CEKON-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
-
Page 5: Bestimmungsgemäße Verwendung
3. BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um eine Unterverteilung, mit dem sich andere Geräte versorgen lassen. Dieses Produkt ist nur für den Anschluss an 380-400 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist sowohl für den Mobilbetrieb als auch für Festinstallationen vorgesehen. -
Page 6: Gerätebeschreibung
4. GERÄTEBESCHREIBUNG 4.1 Features Praktischer 63A Stromverteiler im 19" Gehäuse • Besonders geeignet zum Aufbau großer Stromverteilungen • Zum Rackeinbau werden nur 3 HE benötigt • 63A Drehstrom Eingang über 1 Meter lange Anschlussleitung 5x16 mm² und Stecker • Der Gesamte Verteiler ist über einen 30mA FI abgesichert •... -
Page 7: Hinten
Hinten (5) 19“ Gehäuse (6) 16A Drehstrom Ausgang (7) 32A Drehstrom Ausgang (8) 63A Drehstrom Eingangsstecker 5. INSTALLATION LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 (vormals VBG 70) und DIN 15560 zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden! Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen vor der ersten Inbetriebnahme und nach wesentlichen Änderungen vor der Wiederinbetriebnahme durch... -
Page 8: Anschlüsse
5.2 Anschlüsse 5.2.1 Anschluss ans Netz Schließen Sie das Gerät über den CEKON-Stecker ans Netz an. Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden. 5.2.2 Ausgänge Die Ausgänge gehen über 4 Schutzkontaktsteckdosen. -
Page 9: Technische Daten
Die Verantwortung für die ordnungsgemäße Durchführung der Prüfungen obliegt einer Elektrofachkraft. Ortsveränderliche elektrische Betriebsmittel, Verlängerungs- und Geräteanschlussleitungen mit Steckvorrich- tungen, Anschlussleitungen mit Stecker und bewegliche Leitungen mit Stecker und Festanschluss müssen alle drei Monate durch eine Elektrofachkraft auf ordnungsgemäßen Zustand geprüft werden. Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung. -
Page 10: Introduction
- download the latest version of the user manual from the Internet 1. INTRODUCTION Thank you for having chosen a EUROLITE SB-1200 power distributor. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Page 11: Operating Determinations
This device falls under protection-class I. The CEKON-plug must only be plugged into a CEKON-outlet. The voltage and frequency must exactly be the same as stated on the device. Wrong voltages or power outlets can lead to the destruction of the device and to mortal electrical shock. Always plug in the power supply plug last. -
Page 12: Description
The maximum power consumption of this device must never be exceeded. When choosing the installation-spot, please make sure that the device is not exposed to extreme heat, moisture or dust. There should not be any cables lying around. You endanger your own and the safety of others! This device must never be operated or stockpiled in sourroundings where splash water, rain, moisture or fog may harm the device. -
Page 13: Description Of The Device

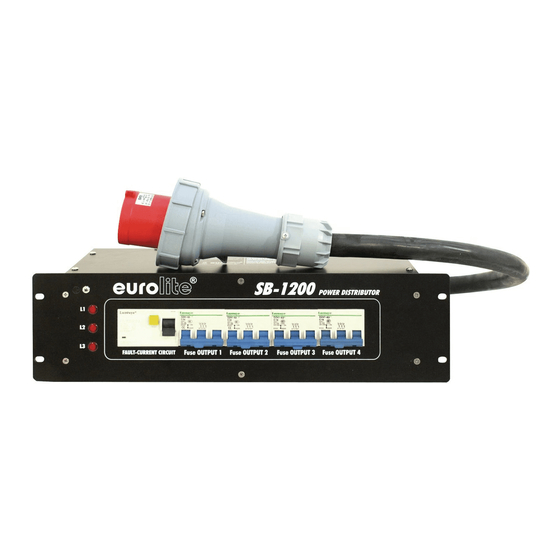

4.2 Description of the device Front (1) Control lamps (2) Fault-current circuit breaker (3) 3-pol 32A circuit breaker (4) 3-pol 16A circuit breaker Rear (5) 19" housing (6) 16A three-phase current outputs (7) 32A three-phase current outputs (8) 63A three-phase current input 13/15 00026659.DOC, Version 3.0... -
Page 14: Installation
5. INSTALLATION DANGER TO LIFE! Please consider the DIN 15560 and the respective national norms during the installation! The installation must only be carried out by an authorized dealer! The operator has to make sure that safety-relating and machine-technical installations are approved by an expert before taking into operation for the first time and after changes before taking into operation another time. -
Page 15: Technical Specifications
The following points have to be considered during the inspection: 1) All screws used for installing the devices or parts of the device have to be tighly connected and must not be corroded. 2) The electric power supply cables must not show any damages, material fatigue (e.g. porous cables) or sediments.
