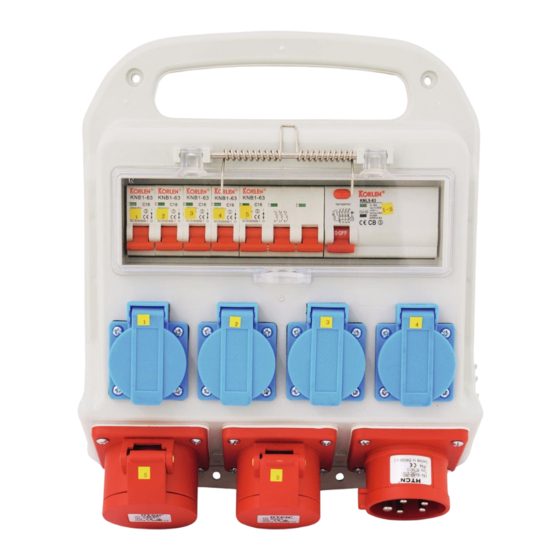

- Page 1 BEDIENUNGSANLEITUNG USER MANUAL SBP-series Portable Power Distributor © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
-
Page 2: Table Of Contents
Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 30245501, 30245521, 30245541, 30245561 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/13 00070444.DOC, Version 1.0... -
Page 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE CEE-Stromverteiler entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Page 4 Ungeeignete Spannungen und ungeeignete Steckdosen können zur Zerstörung des Gerätes und zu tödlichen Stromschlägen führen. Den CEE-Stecker immer als letztes einstecken. Der Netzstecker muss dabei gewaltfrei eingesetzt werden. Achten Sie auf einen festen Sitz des Netzsteckers. Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang mit Netzleitungen und -anschlüssen.
-
Page 5: Bestimmungsgemäße Verwendung
3. BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Stromverteiler, mit dem sich andere Geräte versorgen lassen. Dieses Produkt ist nur für den Anschluss an 380-400 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist sowohl für den Mobilbetrieb als auch für Festinstallationen vorgesehen. -
Page 6: Installation
4. INSTALLATION LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 (vormals VBG 70) und DIN 15560 zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden! Die Aufhängevorrichtungen für den Verteiler muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. -
Page 7: Anschlüsse
4.2 Anschlüsse 4.2.1 Anschluss ans Netz Schließen Sie das Gerät über den CEE-Stecker ans Netz an. Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden. 4.2.2 Ausgänge Über die Ausgangsbuchsen schließen Sie Ihre Verbraucher an. -
Page 8: Technische Daten
Max. Nennstrom/Phase (16 A CEE): ..... 16 A Max. Nennleistung/Kanal (Schutzkontakt): ... 3680 W Max. Nennstrom/Kanal (Schutzkontakt): ..16 A 30245501 EUROLITE SBP-1610 Stromverteiler 16A Maße (LxBxH): ..........335 x 275 x 105 mm Gewicht: ............3 kg 30245521 EUROLITE SBP-3210K Stromverteiler 32A Spannungsversorgung:........ -
Page 9: Introduction
- download the ultimate version of the user manual from the Internet 1. INTRODUCTION Thank you for having chosen a EUROLITE CEE Power Distributor. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Page 10: Operating Determinations
Always plug in the power supply plug last. The power plug must always be inserted without force. Make sure that the plug is tightly connected with the outlet. Never let the power-cord come into contact with other cables! Handle the power-cord and all connections with the mains with particular caution! Never touch them with wet hands, as this could lead to mortal electrical shock. -
Page 11: Installation
This device must never be operated or stockpiled in sourroundings where splash water, rain, moisture or fog may harm the device. Moisture or very high humidity can reduce the insulation and lead to mortal electrical shocks. When using smoke machines, make sure that the device is never exposed to the direct smoke jet and is installed in a distance of 0.5 meters between smoke machine and device. -
Page 12: Attachment
A skilled person has to approve the flying construction before every use. This approval includes appearance and load tests when moved in accordance with the BGV-A2 for electrical devices. Procedure: The installation should be attached outside areas where persons may walk by or be seated. The installation has to be attached out of the reach of people. -
Page 13: Technical Specifications
Max. current/phase (16 A CEE): ....16 A Max. output/channel (safety socket): ..... 3680 W Max. current/channel (safety socket): .... 16 A 30245501 EUROLITE SBP-1610 Power Distributor 16A Dimensions (LxWxH): ........335 x 275 x 105 mm Weight: ............3 kg 30245521 EUROLITE SBP-3210K Power Distributor 32A Dimensions (LxWxH): ........
