- Page 1 BEDIENUNGSANLEITUNG USER MANUAL SB-65/19 Power Distributor © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
-
Page 2: Table Of Contents
Diese Bedienungsanleitung gilt für die Artikelnummern: / This user manual is valid for the article numbers 30248305 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/16 00026940.DOC, Version 3.0... -
Page 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für eine EUROLITE SB-65/19 Stromverteiler entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Page 4 übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen können zur Zerstörung des Gerätes und zu tödlichen Stromschlägen führen. Den Versorgungsnetzstecker immer als letztes einstecken. Der Netzstecker muss dabei gewaltfrei einge- setzt werden. Achten Sie auf einen festen Sitz des Netzsteckers. Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang mit Netzleitungen und -anschlüssen.
-
Page 5: Bestimmungsgemässe Verwendung
BESTIMMUNGSGEMÄSSE VERWENDUNG Bei diesem Gerät handelt es sich um einen Stromverteiler, mit dem sich andere Geräte versorgen lassen. Dieses Produkt ist nur für den Anschluss an 380-400 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist sowohl für den Mobilbetrieb als auch für Festinstallationen vorgesehen. -
Page 6: Gerätebeschreibung

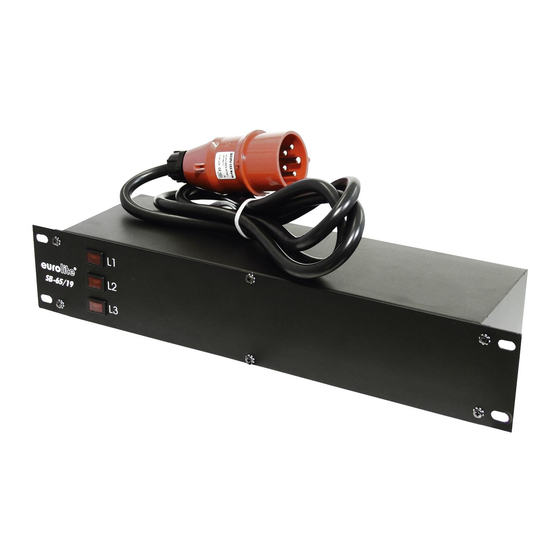

GERÄTEBESCHREIBUNG Features Praktischer 16A Stromverteiler im 19" Gehäuse Besonders geeignet zum Einbau in 483-mm-Verstärkerracks (19") • Zum Einbau werden nur 2 HE benötigt • 16A Drehstrom Eingang • Anschlussfertig über 5 x2.5mm² Netzleitung mit 16A CEE Stecker • Kontrollleuchten für die Präsenz jeder einzelnen Phase •... -
Page 7: Installation
INSTALLATION LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 (vormals VBG 70) und DIN 15560 zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden! Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen vor der ersten Inbetriebnahme und nach wesentlichen Änderungen vor der Wiederinbetriebnahme durch Sachverständige geprüft werden. -
Page 8: Reinigung Und Wartung
REINIGUNG UND WARTUNG Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Dabei muss unter anderem auf folgende Punkte besonders geachtet werden: 1) Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht korrodiert sein. -
Page 9: Technische Daten
TECHNISCHE DATEN Spannungsversorgung: 380-400 V AC, 50 Hz ~ Max. Nennleistung/Phase (Schutzkontakt): 3680 W Max. Nennstrom/Phase (Schutzkontakt): 16 A Höhe: 2 HE Maße (LxBxH): 485 x 210 x 90 mm Eigengewicht: 2,3 kg Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. © 10.09.2018 9/16 00026940.DOC, Version 3.0... -
Page 10: Introduction
- pass this manual on to every further owner or user of the product - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE SB-65/19 Power Distributor. Unpack your SB-65/19. SAFETY INSTRUCTIONS CAUTION! Be careful with your operations. - Page 11 Always plug in the power supply plug least. The power plug must always be inserted without force. Make sure that the plug is tightly connected with the outlet. Never let the power-cord come into contact with other cables! Handle the power-cord and all connections with the mains with particular caution! Never touch them with wet hands, as this could lead to mortal electrical shock.
-
Page 12: Operating Determinations
OPERATING DETERMINATIONS This device is a power distributor for supplying current to other devices. This product is only allowed to be operated with an alternating voltage of 380-400 V, 50 Hz and was designed for indoor use only. This device is designed for mobile use or for permanent installation. The maximum power consumption of this device must never be exceeded. -
Page 13: Description Of The Device
DESCRIPTION OF THE DEVICE Features Practical 16A split box in 483 mm housing (19") Designed for mounting in 483 mm racks (19") • 2U necessary for installation • 16A three-phase-current input • Ready for connection via 5 x 2.5 mm² powercable with 16A CEE plug •... -
Page 14: Installation
INSTALLATION DANGER TO LIFE! Please consider the DIN 15560 and the respective national norms during the installation! The installation must only be carried out by an authorized dealer! The operator has to make sure that safety-relating and machine-technical installations are approved by an expert before taking into operation for the first time and after changes before taking into operation another time. -
Page 15: Cleaning And Maintenance
CLEANING AND MAINTENANCE The operator has to make sure that safety-relating and machine-technical installations are inspected by an expert after every four years in the course of an acceptance test. The operator has to make sure that safety-relating and machine-technical installations are inspected by a skilled person once a year. -
Page 16: Technical Specifications
Height: Dimensions (LxWxH): 485 x 210 x 90 mm Weight: 2.3 kg All information is subject to change without prior notice. © 10.09.2018 EUROLITE is a brand of Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany 16/16 00026940.DOC, Version 3.0...
