- Page 1 BEDIENUNGSANLEITUNG USER MANUAL SBM-32 Power Distributor Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Page 2: Table Of Contents
Diese Bedienungsanleitung gilt für die Artikelnummern 30248400 This user manual is valid for the article numbers 30248400 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/15 00032288.DOC, Version 3.0... -
Page 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE SBM-32 entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Page 4 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der CEKON-Stecker darf nur an eine CEKON-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
-
Page 5: Bestimmungsgemäße Verwendung
3. BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um eine 19“ Unterverteilung 32A, mit dem sich andere Geräte versorgen lassen. Dieses Produkt ist nur für den Anschluss an 380-400 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist sowohl für den Mobilbetrieb als auch für Festinstallationen vorgesehen. -
Page 6: Gerätebeschreibung
4. GERÄTEBESCHREIBUNG 4.1 Features Praktischer 32 A Stromverteiler im 19" Gehäuse • Besonders geeignet zum Aufbau großer Stromverteilungen • Zum Rackeinbau werden nur 3 HE benötigt • 32 A Drehstrom Eingang über Anschlussleitung 5 x 6 mm² und Stecker • Der gesamte Verteiler ist über einen 30 mA Fehlerstromschutzschalter (RCD) abgesichert •... -
Page 7: Installation
(6) 32 A Drehstrom Eingangsstecker (7) 32 A Drehstrom Ausgangsdose (8) Phase 3 Steckdosen (9) Phase 2 Steckdosen (10) Phase 1 Steckdosen 5. INSTALLATION LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 (vormals VBG 70) und DIN 15560 zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden! Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen vor der ersten Inbetriebnahme und nach wesentlichen Änderungen vor der Wiederinbetriebnahme durch... -
Page 8: Anschlüsse
Seien Sie vorsichtig beim Einbau des 19“ Unterverteilung 32A in ein Rack. Bauen Sie die schwersten Geräte in den unteren Teil des Racks ein. 5.2 Anschlüsse 5.2.1 Anschluss ans Netz Schließen Sie das Gerät über den CEKON-Stecker ans Netz an. Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden. -
Page 9: Technische Daten
Elektrische Anlagen und Betriebsmittel dürfen nur in ordnungsgemäßem Zustand in Betrieb genommen werden und müssen in diesem Zustand erhalten werden. Zur Erhaltung des ordnungsgemäßen Zustandes sind elektrische Anlagen und Betriebsmittel wiederholt nach Art und Umfang der in den elektrotechnischen Regeln festgelegten Maßnahmen zu prüfen. Die Verantwortung für die ordnungsgemäße Durchführung der Prüfungen obliegt einer Elektrofachkraft. -
Page 10: Introduction
- download the latest version of the user manual from the Internet 1. INTRODUCTION Thank you for having chosen a EUROLITE SBM-32. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Page 11: Operating Determinations
Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The CEKON-plug must only be plugged into a CEKON-outlet. The voltage and frequency must exactly be the same as stated on the device. -
Page 12: Description Of The Device
This device is designed for mobile use via a lighting stand and for permanent installations via trussing system. The maximum power consumption of this device must never be exceeded. When choosing the installation-spot, please make sure that the device is not exposed to extreme heat, moisture or dust. -
Page 13: Frontpanel

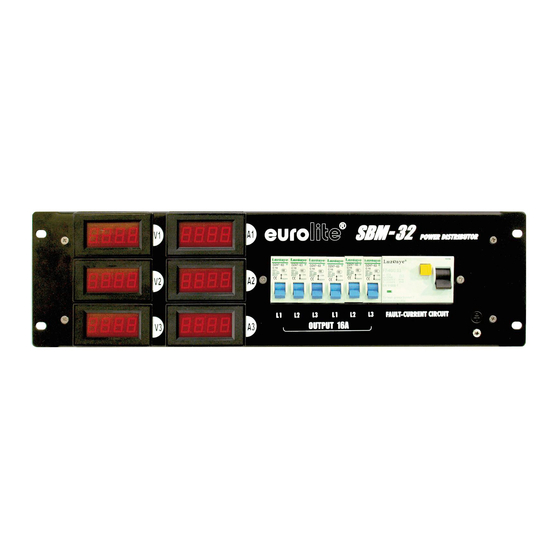

4.2 Frontpanel (1) Volt meter (2) Ampere meter (3) Circuit breaker for power distribution sockets (rearpanel) (4) Test button (5) Residual Current Device (RCD) 4.3 Rearpanel (6) 32 A three-phase-current input plug (7) 32 A three-phase-current output socket (8) Phase 3 power outlet (9) Phase 2 power outlet (10) Phase 1 power outlet 5. -
Page 14: Rack Installation
The operator has to make sure that safety-relating and machine-technical installations are approved by an expert before taking into operation for the first time and after changes before taking into operation another time. The operator has to make sure that safety-relating and machine-technical installations are approved by an expert after every four year in the course of an acceptance test. -
Page 15: Technical Specifications
2) The electric power supply cables must not show any damages, material fatigue (e.g. porous cables) or sediments. Further instructions depending on the installation spot and usage have to be adhered by a skilled installer and any safety problems have to be removed. DANGER TO LIFE! Disconnect from mains before starting maintenance operation! We recommend a frequent cleaning of the device.
