SB-1 2 00B
Power Distributor
L1
L2
L3
Bedienungsanleitung
User Manual
SB-1200B Power Distributor
Praktischer 63-A-Stromverteiler im 483-mm-Gehäuse (19")
Practical 63 A distributor in 483 mm housing (19")
No. 30248381
www.eurolite.de
Für weiteren Gebrauch aufbewahren!
Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!
Keep this manual for future needs!
Fuse OUTPUT 1 Fuse OUTPUT 2 Fuse OUTPUT 3 Fuse OUTPUT 4
FAULT-CURRENT CIRCUIT
SB-1200B
POWER DISTRIBUTOR
©
Copyright
©
Copyright
Nachdruck verboten!
Nachdruck verboten!
Reproduction prohibited!
Reproduction prohibited!
Advertisement
Table of Contents
Related Manuals for EuroLite SB-1200B
Summary of Contents for EuroLite SB-1200B
- Page 1 POWER DISTRIBUTOR Fuse OUTPUT 1 Fuse OUTPUT 2 Fuse OUTPUT 3 Fuse OUTPUT 4 FAULT-CURRENT CIRCUIT Bedienungsanleitung User Manual SB-1200B Power Distributor Praktischer 63-A-Stromverteiler im 483-mm-Gehäuse (19") Practical 63 A distributor in 483 mm housing (19") No. 30248381 © Copyright www.eurolite.de...
-
Page 2: Table Of Contents
Diese Bedienungsanleitung gilt für die Artikelnummer: / This user manual is valid for the article number: 30248381 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/16 00139836.DOC, Version 1.0... -
Page 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE SB-1200B entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Page 4 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der CEE-Stecker darf nur an eine CEE-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
-
Page 5: Bestimmungsgemäße Verwendung
3. BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Stromverteiler, mit dem sich andere Geräte versorgen lassen. Dieses Produkt ist nur für den Anschluss an 380-400 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist sowohl für den Mobilbetrieb als auch für Festinstallationen vorgesehen. -
Page 6: Gerätebeschreibung
4. GERÄTEBESCHREIBUNG 4.1 Produktmerkmale Praktischer 63A Stromverteiler im 19" Gehäuse Besonders geeignet zum Aufbau großer Stromverteilungen • Zum Rackeinbau werden nur 3 HE benötigt • 63A Drehstrom Eingang über 1 Meter lange Anschlussleitung 5x16 mm² und Stecker • Der Gesamte Verteiler ist über einen Typ B 63A/0,03A 4-pol FI abgesichert •... -
Page 7: Geräteansicht 2

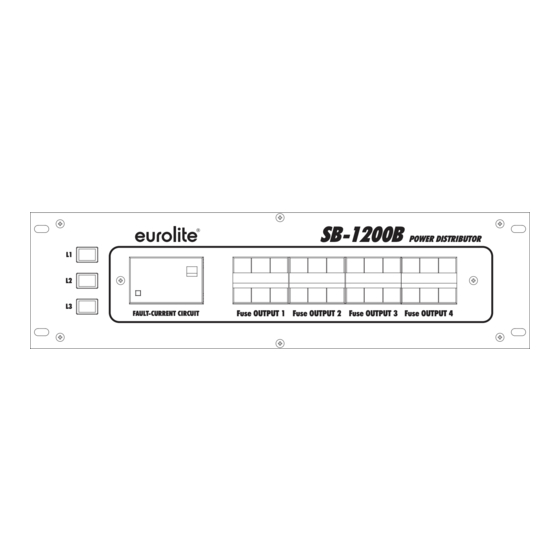

4.3 Geräteansicht 2 SB-1200B POWER DISTRIBUTOR Fuse OUTPUT 1 Fuse OUTPUT 2 Fuse OUTPUT 3 Fuse OUTPUT 4 FAULT-CURRENT CIRCUIT (5) Phasen-Kontrollleuchten (6) Fehlerstromschutzschalter (FI) (7) 3-polige 32A Leitungsschutzschalter (8) 3-polige 16A Leitungsschutzschalter 5. INSTALLATION LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 (vormals VBG 70) und DIN 15560 zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden! -
Page 8: Anschlüsse
5.2 Anschlüsse 5.2.1 Anschluss ans Netz Schließen Sie das Gerät über den CEE-Stecker ans Netz an. Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden. 5.2.2 Ausgänge Über die Ausgangsbuchsen schließen Sie Ihre Verbraucher an. -
Page 9: Technische Daten
Ortsveränderliche elektrische Betriebsmittel, Verlängerungs- und Geräteanschlussleitungen mit Steckvorrich- tungen, Anschlussleitungen mit Stecker und bewegliche Leitungen mit Stecker und Festanschluss müssen alle drei Monate durch eine Elektrofachkraft auf ordnungsgemäßen Zustand geprüft werden. Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung. 7. -
Page 10: Introduction
- download the latest version of the user manual from the Internet 1. INTRODUCTION Thank you for having chosen a EUROLITE SB-1200B power distributor. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Page 11: Operating Determinations
This device falls under protection-class I. The CEE plug must only be plugged into a CEE outlet. The voltage and frequency must exactly be the same as stated on the device. Wrong voltages or power outlets can lead to the destruction of the device and to mortal electrical shock. Always plug in the power supply CEE plug last. -
Page 12: Description
When choosing the installation-spot, please make sure that the device is not exposed to extreme heat, moisture or dust. There should not be any cables lying around. You endanger your own and the safety of others! This device must never be operated or stockpiled in surroundings where splash water, rain, moisture or fog may harm the device. -
Page 13: Device View 1
OUTPUT 1 - 32A (1) 19" housing (2) 16A three-phase current outputs (3) 32A three-phase current outputs (4) 63A three-phase current input 4.3 Device view 2 SB-1200B POWER DISTRIBUTOR Fuse OUTPUT 1 Fuse OUTPUT 2 Fuse OUTPUT 3 Fuse OUTPUT 4... -
Page 14: Installation
5. INSTALLATION DANGER TO LIFE! Please consider the DIN 15560 and the respective national norms during the installation! The installation must only be carried out by an authorized dealer! The operator has to make sure that safety-relating and machine-technical installations are approved by an expert before taking into operation for the first time and after changes before taking into operation another time. -
Page 15: Cleaning And Maintenance
6. CLEANING AND MAINTENANCE The operator has to make sure that safety-relating and machine-technical installations are inspected by an expert after every four years in the course of an acceptance test. The operator has to make sure that safety-relating and machine-technical installations are inspected by a skilled person once a year. -
Page 16: Technical Specifications
Depth: 31 cm Height: 13.35 cm Weight: 8.00 kg All information is subject to change without prior notice. © 10.06.2022 Eurolite is a brand of Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany D00026659 Version 1.0 Publ. 10/06/2022 16/16 00139836.DOC, Version 1.0...
