VLT® Frequency Converters, 0.25–90 kW
Ghid de instalare
• Perforator și/sau clește pentru tablă
• Clește de sertizare
1.6 Verificarea pachetului livrat și a conținutului
Asigurați-vă că elementele furnizate și informațiile de pe plăcuța indicatoare amplasată pe exteriorul carcasei corespund comenzii.
Codul de tip este utilizat în tabelul cu siguranțe. Notați codul de tip și numărul de serie pentru consultare ulterioară.
1
2
3
4
5

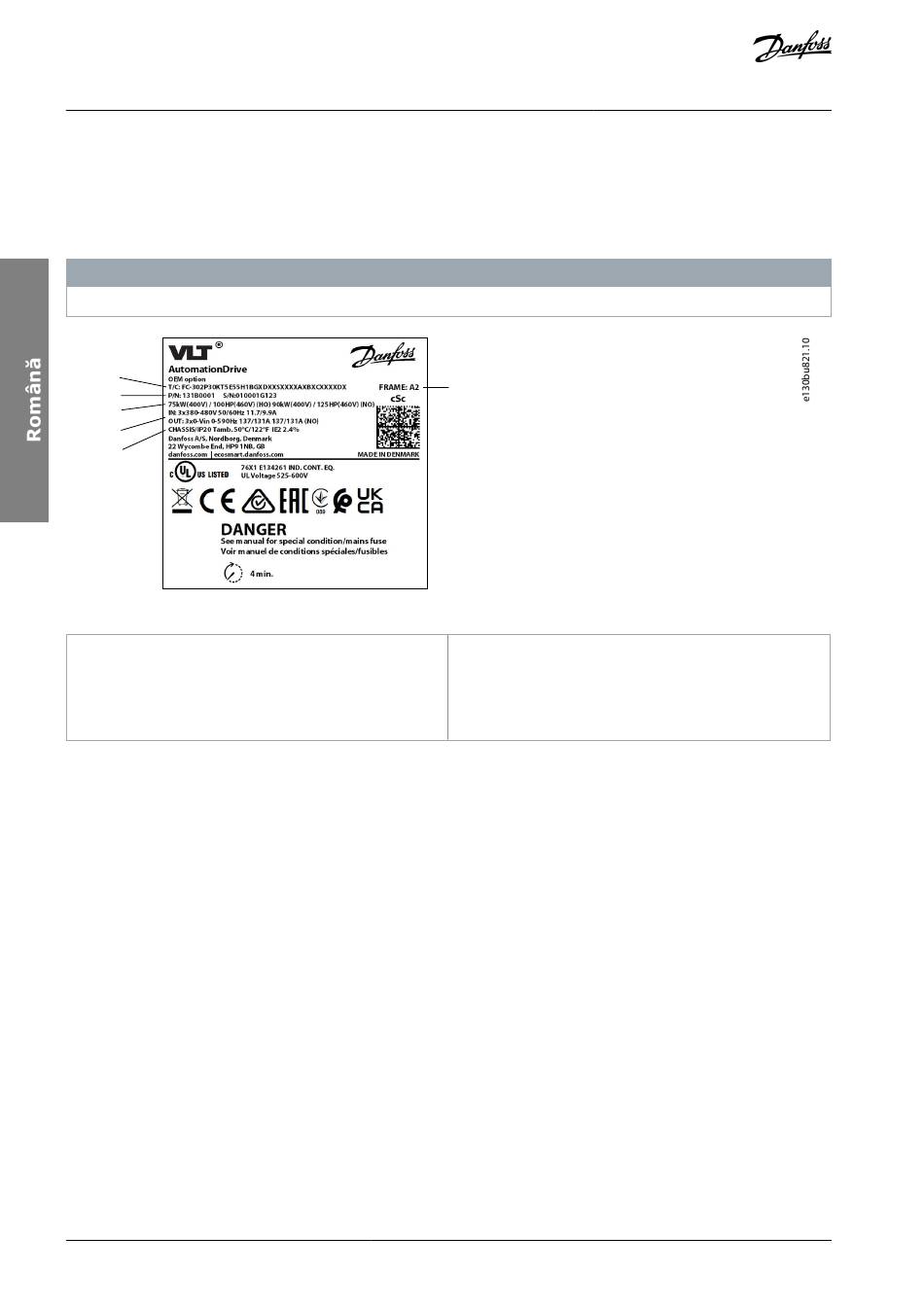

Imagine 1: Exemplu de plăcuță indicatoare
1 Cod de tip
2 Cod articol și număr de serie
3 Putere nominală
1.7 Instalarea în conformitate cu prevederile directivei privind compatibilitatea electromagnetică
Pentru mai multe informații, consultați ghidul de utilizare și ghidul de proiectare al produsului.
• Utilizați cabluri ecranate pentru motor (cablurile neecranate în conducte metalice sunt acceptate), de frână, de curent continuu
și cabluri de control.
• Asigurați-vă că utilizați cabluri de motor, de frână și de curent continuu cât mai scurte pentru a reduce nivelul de interferență de
la întregul sistem. Lăsați un spațiu liber de cel puțin 200 mm (7,9 in) între intrarea rețelei de alimentare, cablurile motorului și
cablurile de control.
• Transmiteți curentul înapoi spre convertizorul de frecvență cu ajutorul unei plăci metalice de montaj. Asigurați un bun contact
electric de la placa de montaj prin șuruburile de montare către cadrul metalic al carcasei.
• Dacă punctele de conectare ale cablului ecranat au o diferență de potențial de tensiune, conectați un cablu de egalizare cu
impedanță scăzută paralel cu cablul ecranat.
• Dacă se utilizează cu relee, cabluri de control, interfață de semnal, magistrală de comunicație sau frână, cuplați cablul ecranat de
carcasă în ambele capete. În cazul în care calea de împământare are o impedanță mare, face zgomot sau poartă curent, deco-
nectați cablul ecranat la 1 capăt pentru a evita buclele de curent de scurgere în pământ.
46 | Danfoss A/S © 2022.09
N O T Ă
6
4 Tensiune, frecvență și curent de intrare/ieșire
5 Protecție nominală carcasă
6 Dimensiune carcasă
Instrucțiuni
AN41701953385302-000101 / 130R1278
