VLT® Frequency Converters, 0.25–90 kW
Telepítési útmutató
1.6 A szállítmány és a tartalom ellenőrzése
Ellenőrizze, hogy a leszállított tételek és a készülékház külsején található adattáblán szereplő adatok megfelelnek-e a rendelésnek.
A típuskód a biztosítók táblázatában használatos. Jegyezze fel a típuskódot és a sorozatszámot a későbbiekre.
1
2
3
4
5

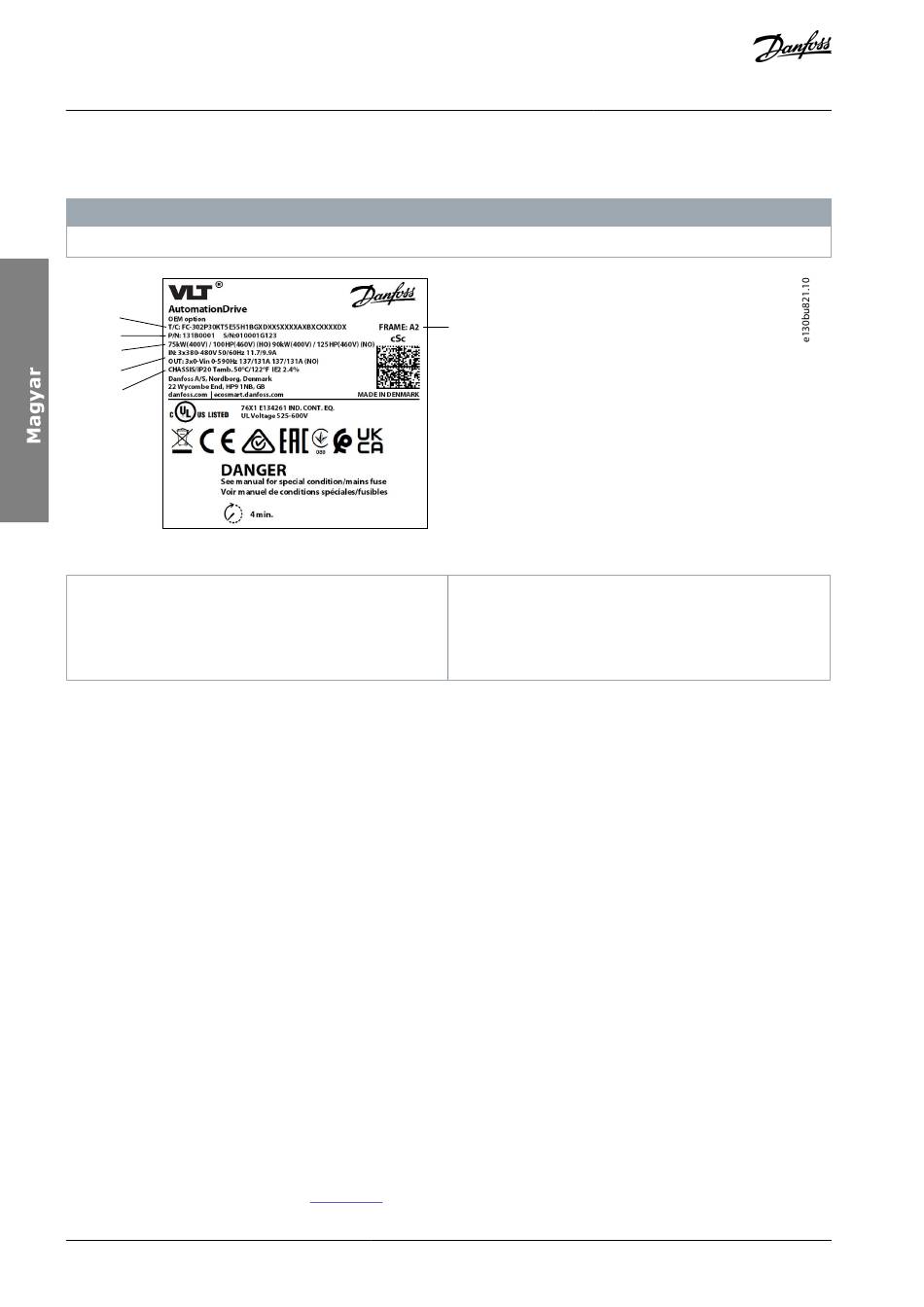

Illusztráció 1: Adattábla – példa
1 Típuskód
2 Cikkszám és sorozatszám
3 Névleges teljesítmény
1.7 EMC-kompatibilis telepítés
További információk a termékhez tartozó használati utasításban és tervezési útmutatóban találhatók.
• A motor-, a fék-, a DC- és a vezérlőkábelek árnyékolt kábelek legyenek (a motor esetében fém védőcsőben vezetett árnyékolat-
lan kábel is elfogadható).
• A teljes rendszer interferenciaszintjének csökkentése érdekében a motor-, a fék- és a DC-kábelek minél rövidebbek legyenek. A
hálózati táp-, a motor- és vezérlőkábelek között legalább 200 mm (7,9 hüvelyk) távolság legyen.
• Fém szerelőlap használatával vezesse vissza az áramokat a frekvenciaváltóba. Biztosítson jó elektromos érintkezést a szerelőlap
és a készülékház fémkerete között a rögzítőcsavarokon keresztül.
• Ha az árnyékolás csatlakozási pontjain potenciálkülönbség van, akkor az árnyékolt kábellel párhuzamosan csatlakoztasson egy
kis impedanciájú kiegyenlítővezetéket.
• Relék, vezérlőkábelek, jelinterfész, terepi busz vagy fék használata esetén az árnyékolás mindkét végét csatlakoztassa a készülé-
kházhoz. Ha a földelés útvonalának nagy az impedanciája, zajos, vagy áramot vezet, akkor a földzárlati hurkok kialakulásának
megelőzése érdekében az árnyékolás egyik végén bontsa a csatlakozást.
1.8 A frekvenciaváltó telepítése
A telepítés helye lényeges.
A teljes kimeneti áram akkor áll rendelkezésre, ha teljesülnek az alábbi telepítési feltételek. Ha a hőmérséklet vagy a tengerszint
feletti magasság kívül esik ezeken a tartományokon, akkor tekintse meg a termékre vonatkozó tervezői segédlet Leértékelés című
részeit.
• Környezeti levegő maximális hőmérséklete: 24 órás átlagban 45
• Környezeti levegő minimális megengedett hőmérséklete: 0
• Tengerszint feletti magasság: < 1000 m (3280 láb).
Eljárás
1. Állapítsa meg a házméretet. Lásd
36 | Danfoss A/S © 2022.09
M E G J E G Y Z É S
6
4
5
6
°
C (113
° °
C (32 F).
Illusztráció 7.
Bemeneti/kimeneti feszültség, frekvencia és áram
Mechanikai védettség
Házméret
° ° °
F), 1 órán át 50 C (122 F).
AN41701953385302-000101 / 130R1278
Kezelési útmutató
