VLT® Frequency Converters, 0.25–90 kW
Installationsvejledning
1.6 Kontrol af forsendelsen og indholdet
Sørg for, at de leverede varer og oplysningerne på typeskiltet, der er placeret på ydersiden af kapslingen, stemmer overens med
ordren.
Typekoden anvendes i sikringstabellen. Notér typekoden og serienummeret til senere brug.
1
2
3
4
5

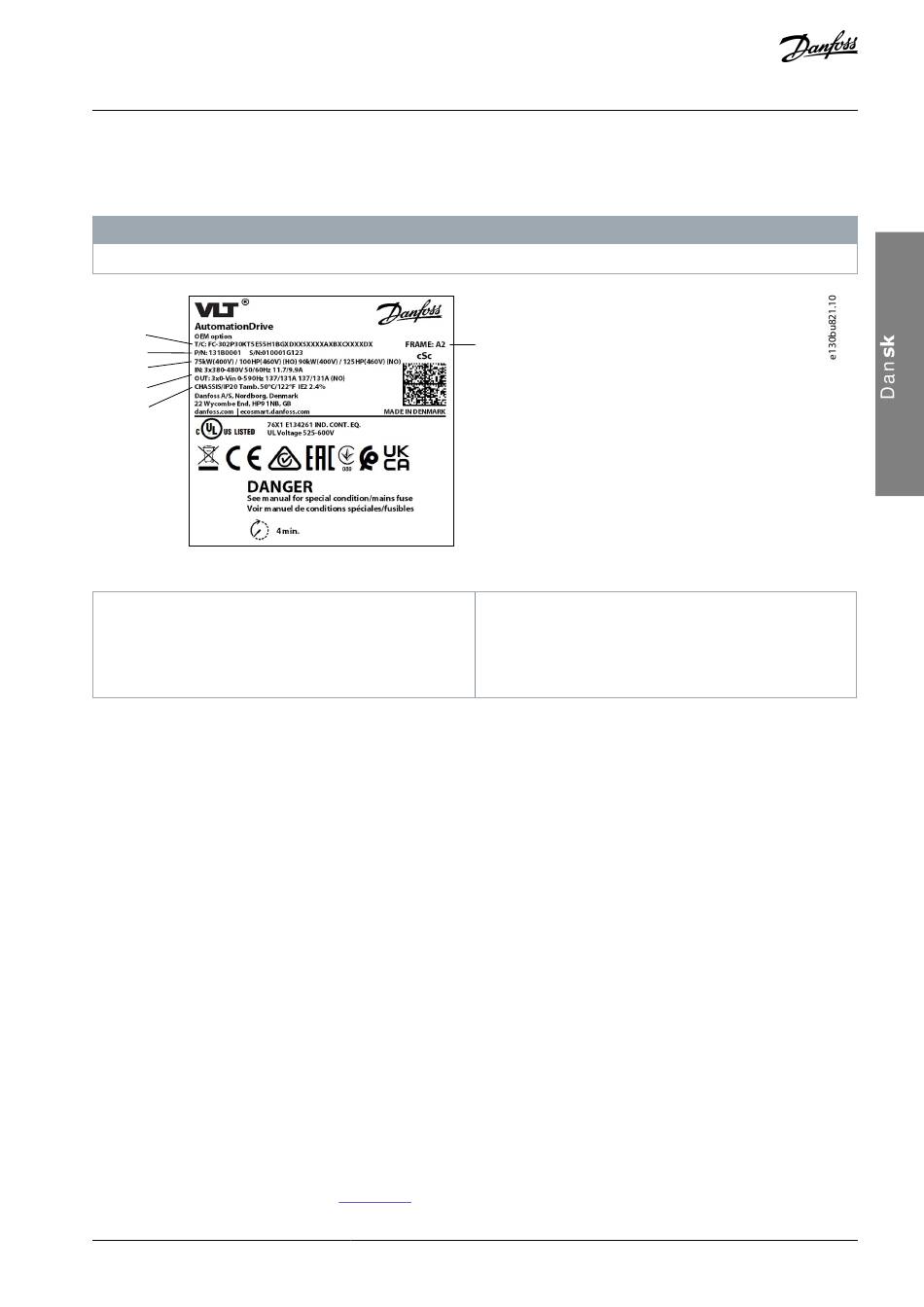

Illustration 1: Eksempel på typeskilt
1 Typekode
2 Varenummer og serienummer
3 Nominel effekt
1.7 EMC-korrekt installation
Yderligere oplysninger findes i den produktspecifikke betjeningsvejledning og designguide.
• Anvend skærmede kabler til motoren (uskærmede kabler i metalledningsrør kan accepteres), bremse, DC og styreled-
ningsføring.
• Sørg for, at motor-, bremse- og DC-kabler er så korte som muligt for at reducere forstyrrelsesniveauet fra hele systemet. Sørg for
en afstand på mindst 200 mm (7,9 tommer) mellem netforsyning, motorkabler og styreledninger.
• Led strømmene tilbage til frekvensomformeren ved hjælp af en monteringsplade i metal. Sørg for god elektrisk kontakt fra
monteringspladen gennem monteringsskruerne til frekvensomformerens kapsling.
• Hvis skærmens tilslutningspunkter har en spændingspotentialeforskel, skal der tilsluttes en ledning med lav impedansudligning
parallelt med det afskærmede kabel.
• Til brug sammen med relæer, styreledninger, signalinterface, fieldbus eller bremse skal skærmen tilsluttes kapslingen i begge
ender. Hvis jordstien har en høj impedans, støjer eller er strømbærende, skal skærmtilslutningen brydes i den ene ende for at
undgå jordsløjfer.
1.8 Installation af frekvensomformeren
Installationsstedet er vigtigt.
Fuld udgangsstrøm er tilgængelig, når følgende installationsbetingelser er opfyldt. Se afsnittet Derating i den produktspecifikke De-
sign Guide for temperaturer og højder uden for dette område.
• Maks. omgivelsestemperatur: 45
• Mindste tilladte omgivende lufttemperatur: 0
• Højde < 1000 m over havets overflade.
Fremgangsmåde
1. Identificer kapslingsstørrelsen. Se
Danfoss A/S © 2022.09
B E M Æ R K
6
º º
C (113 F) i gennemsnit over 24 timer og 50
º º
C (32 F).
Illustration 2.
4 Indgangs-/udgangsspænding, frekvens og strøm
5 Kapslingsbeskyttelsesklassificering
6 Kapslingsstørrelse
º º
C (122 F) i en time.
