VLT® Frequency Converters, 0.25–90 kW
Asennusohje
1.5 Tarvittavat työkalut
• Nostoapuväline
• Teipin pituus
• Pora ja erilaisia teriä
• Ruuviavaimia (Torx, ristipää, urapää)
• Räikkäavain ja 7–17 mm hylsyt
• Hylsyjatkeet
• Levymetallituurna ja/tai pihdit
• Johtopihdit
1.6 Lähetyksen ja sisällön tarkistaminen
Varmista, että toimitetut tuotteet ja kotelon ulkopuolella olevan tyyppikilven tiedot vastaavat tilausta.
Tyyppikoodia käytetään sulaketaulukossa. Kirjoita tyyppikoodi ja sarjanumero muistiin myöhempää käyttöä varten.
1
2
3
4
5

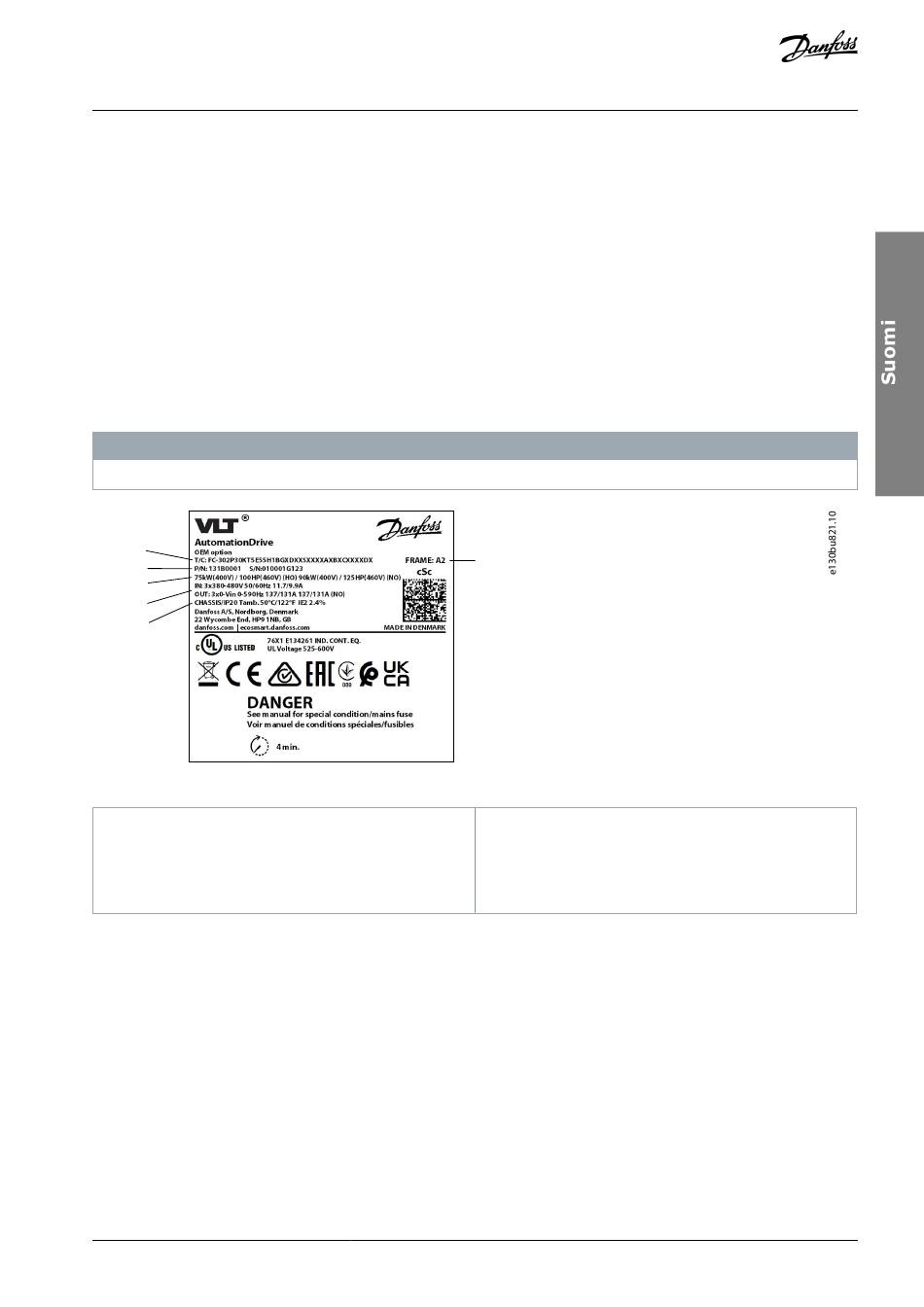

Kuva 1: Esimerkki tyyppikilvestä
1 Tyyppikoodi
2 Osanumero ja sarjanumero
3 Tehoalue
1.7 EMC-direktiivin mukainen asennus
Katso lisätietoja tuotekohtaisesta käyttöohjeesta ja suunnitteluoppaasta.
• Käytä suojattuja kaapeleita moottori-, (suojaamattomat kaapelit metalliputkessa ovat hyväksyttäviä), jarru-, DC- ja ohjausliitän-
nöissä.
• Varmista, että moottori-, jarru- ja DC-kaapelit ovat mahdollisimman lyhyitä, jotta koko järjestelmän häiriötaso saataisiin mahdol-
lisimman alhaiseksi. Jätä vähintään 200 mm (7.9 tuumaa) tilaa verkko-, moottori- ja ohjauskaapelien väliin.
• Johda virrat takaisin taajuusmuuttajaan metallisen asennuslevyn avulla. Varmista hyvin sähköä johtava kosketus asennuslevystä
kiinnitysruuvien kautta koteloinnin metallirunkoon.
• Jos suojauksen kytkentäpisteissä on jännite-ero, kytke pieni-impedanssinen tasausjohto rinnakkain suojatun kaapelin kanssa.
• Kytke suojaus kotelointiin kummastakin päästään releiden, ohjauskaapeleiden, signaaliliittymän, kenttäväylän tai jarrun kanssa
käyttämistä varten. Jos maadoitusreitillä on korkea impedanssi, siinä on kohinaa tai siinä on virtaa, estä maavirtasilmukoiden
muodostuminen katkaisemalla suojauksen liitäntä toisesta päästä.
Danfoss A/S © 2022.09
H U O M A U T U S
6
4
5
6
Syöttö-/lähtöjännite, taajuus ja virta
Koteloinnin suojausluokitus
Kokoluokka
AN41701953385302-000101 / 130R1278 | 31
