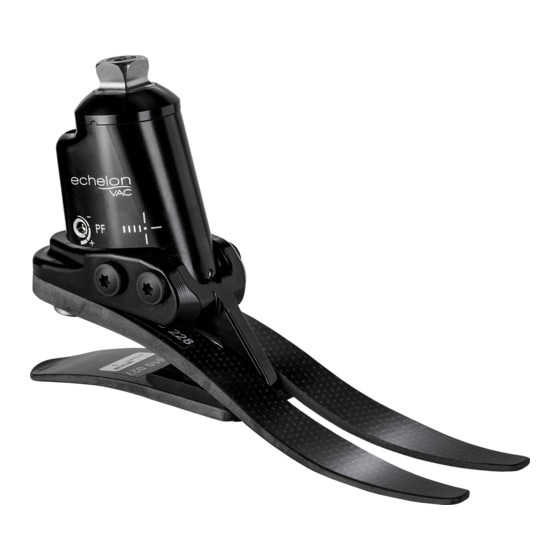

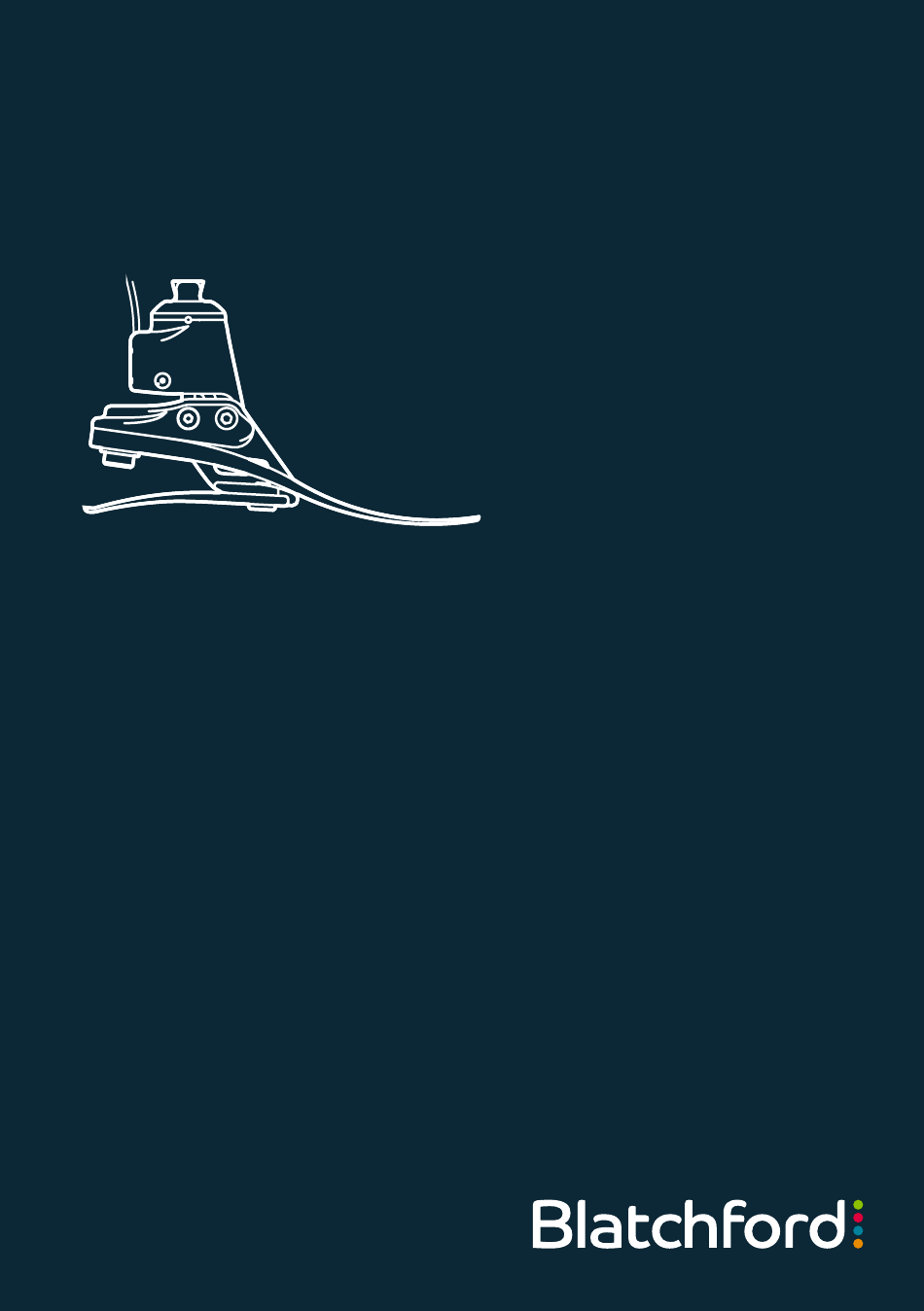

Echelon
User Guide
EVAC22L1S—EVAC30R8S
EVAC22L1SD—EVAC30R8SD
User Guide
EN
Brugervejledning
DA
Brukerhåndbok
NO
Käyttöopas
FI
Användarhandbok
SV
Руководство пользователя
RU
用户指南
ZH
‫دليل المستخدم‬
AR
VAC
2
9
16
23
30
37
44
51
PK3
