1. Fixer quatre supports de crochets avec huit vis (ST4*10) (Image 1).
2. S'assurer qu'il y a une distance suffisante (au moins 30cm) entre le chauffage, le
sol et le mur (Image 2).
3. Utiliser du papier de mesure des forets pour percer les deux trous supérieurs (Φ8)
sur le mur et mettez le tube d'expansion en plastique dans les trous, puis fixez les
vis d'expansion (ST4*40) dans les trous (Image 3).
4. Accrocher les deux supports à crochets supérieurs aux vis d'expansion (ST4*40)
(Image 4). Marquez la position des deux supports de crochets inférieurs sur le
mur. Retirer le chauffage et percer les deux trous inférieurs (Φ8) dans le mur, puis
placer le tube d'expansion en plastique dans les trous (Image 4).
5. Accrocher le chauffage au mur et placer les vis d'expansion (ST4*40) dans les
deux trous du bas (Image 5).
Montage sur Socle
1 – Placer les socles sur la partie inférieure du corps.
2 – Fixer les socles avec quatre vis (M4*10).
Thermostat électronique – Instructions

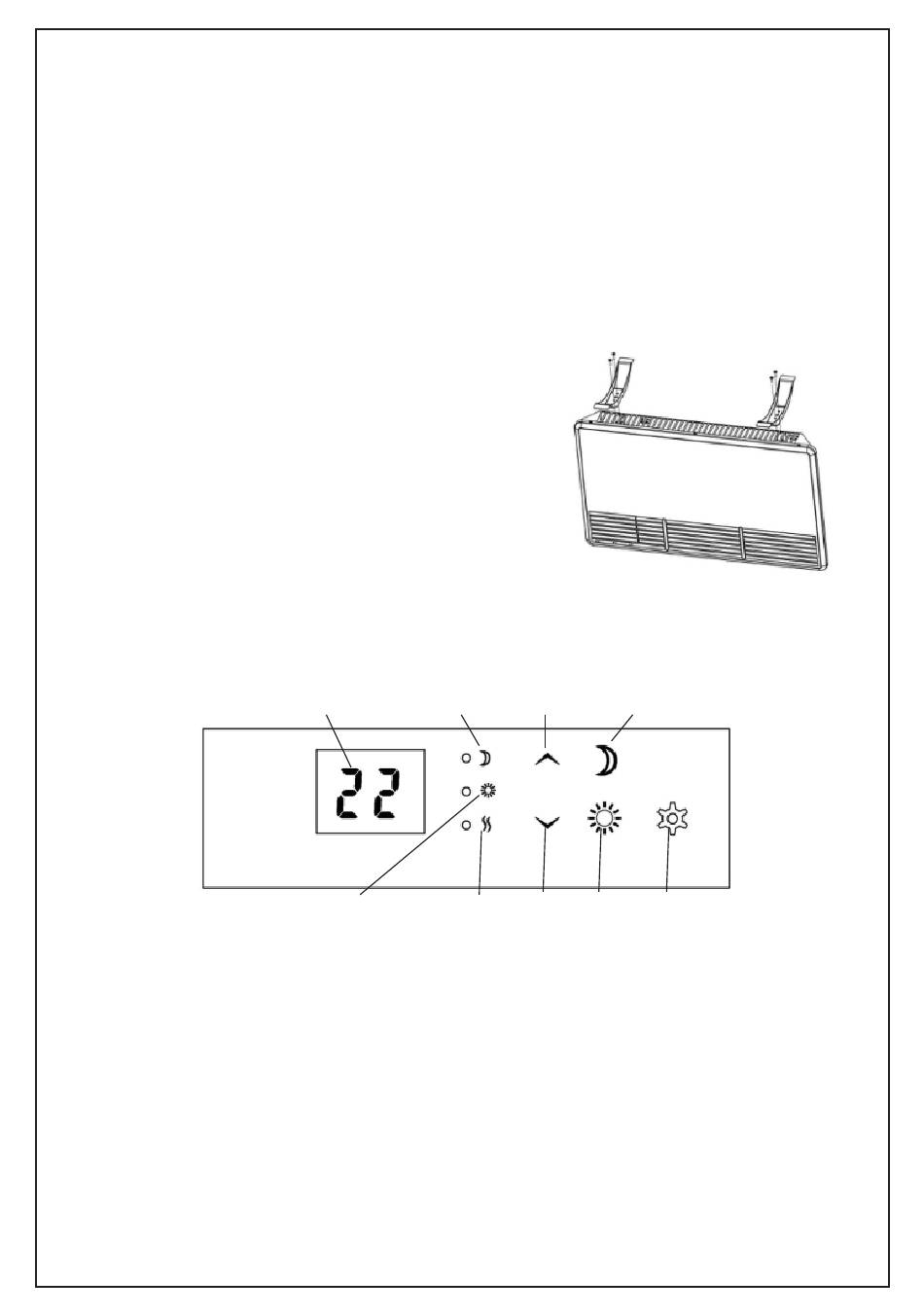

Panneau de commande du thermostat électronique :
1. Écran (affiche par défaut la température ambiante souhaitée)
2. Lampe témoin - Fonction de nuit
3. Bouton de commande (+) (augmente la température)
4. Fonction de nuit
5. Lumière de contrôle - fonction jour
6. Indicateur d'alimentation
7. Bouton de contrôle (-) (réduit la température)
8. Fonction jour
9. Bouton de fonction / Fonction fenêtre ouverte
Avertissement : Le chauffage doit être fixé à un mur ou à un support avant d'être
mis en marche. Si le chauffage n'est pas installé correctement, il risque de mal
fonctionner.
(1) (2)
(5) (6)
5
(3) (4)
(7) (8) (9)
