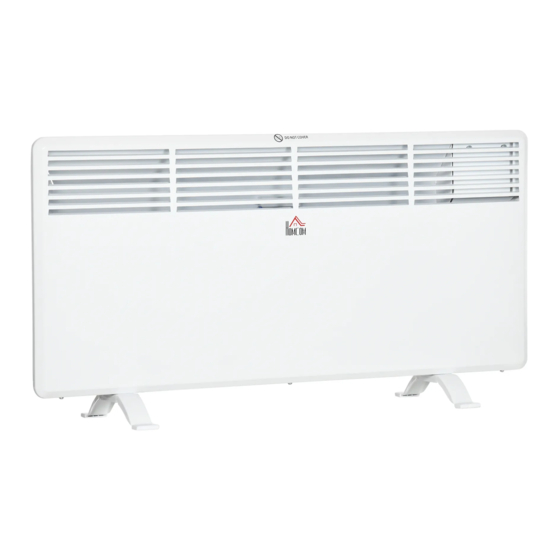

HOMCOM 820-335V90WT Instruction Manual

Panel heater

Hide thumbs

page of 21

/ 21
Bookmarks

Available languages

Quick Links

Download this manual

INcji029_FR

820-335V90

Panneau Chauﬀant

MANUEL D'INSTRUCTIONS

Ce produit est exclusivement adapté aux espaces bien isolés.

IMPORTANT : A LIRE ATTENTIVEMENT ET À CONSERVER POUR

CONSULTATION ULTÉRIEURE

Assemblage & Manuel d'instruction

Need help?

Do you have a question about the 820-335V90WT and is the answer not in the manual?

Questions and answers

Summary of Contents for HOMCOM 820-335V90WT

Page 1 INcji029_FR 820-335V90 Panneau Chauﬀant MANUEL D'INSTRUCTIONS Ce produit est exclusivement adapté aux espaces bien isolés. IMPORTANT : A LIRE ATTENTIVEMENT ET À CONSERVER POUR CONSULTATION ULTÉRIEURE Assemblage & Manuel d'instruction...
Page 2 Consignes de sécurité importantes Vous devez respecter les consignes de sécurité usuelles lorsque vous utilisez des produits électriques, notamment en présence de jeunes enfants. AVERTISSEMENT! Pour prévenir tout risque d'électrocution ou de dommages dus à la chaleur, veillez toujours à débrancher la prise avant de déplacer ou de nettoyer le chauﬀage.
Page 3 CONSERVEZ CE MANUEL D'INSTRUCTIONS POUR VOUS Y REPORTER ULTÉRIEUREMENT ! NE JAMAIS TOUCHER VOTRE PANNEAU CHAUFFANT OU SON BOÎTIER AVEC LES MAINS MOUILLÉES ! Spéciﬁcations Modèle Thermostat Couleur Tension Puissance 820-335V90WT Electronique Blanc 230 V~ / 50 Hz 1800W Description du chauﬀage Boîtier de commande Interrupteur d'alimentation Face avant Face arrière...
Page 4 Montage Pour un montage mural Liste des pièces Description Quantité Remarque NO. Description Quantité Remarque Pour Pour Montage (ST4*10) (M4*10) Socle mural Papier de Pour Pour mesure des Montage Socle Socle forets mural Tube Manuel Pour d'expansio d'Instructio Montage n en mural plastique Pour...
Page 5 1. Fixer quatre supports de crochets avec huit vis (ST4*10) (Image 1). 2. S'assurer qu'il y a une distance suﬃsante (au moins 30cm) entre le chauﬀage, le sol et le mur (Image 2). 3. Utiliser du papier de mesure des forets pour percer les deux trous supérieurs (Φ8) sur le mur et mettez le tube d'expansion en plastique dans les trous, puis ﬁxez les vis d'expansion (ST4*40) dans les trous (Image 3).
Page 6 Si le capteur de température ne fonctionne pas correctement, vous verrez le symbole ci-dessous. Veuillez contacter le fabricant ou son agent de service. Réglage de la température souhaité Appuyer sur les ﬂèches pour régler la température souhaitée. Thermostat jour/nuit – Instructions Astuce ! Le thermostat peut être utilisé...
Page 7 2) Réglage de nuit Lorsque vous souhaitez que le chauﬀage réduise la température le soir ( réglage applicable tous les soirs/nuits à partir de maintenant), appuyer sur . L'écran aﬃche Entrer la température souhaitée et sauvegarder en appuyant sur Saisir le nombre d'heures souhaité et sauvegardez en appuyant sur *Le voyant de contrôle est vert...
Page 8 6) Changement du nombre d'heures— Nuit Maintenir , puis appuyer deux fois sur Saisir le nombre d'heures souhaité pour la nuit. Sauvegarder en appuyant sur ou attendre 15 secondes pour une conﬁrmation automatique. 7) Annuler ( passer) un réglage périodique Maintenir , enfoncée et appuyer sur une fois (selon le réglage que vous...
Page 9 écologique. Tableau des exigences en matière d'information pour les appareils de chauﬀage décentralisés électriques Identiﬁcateur(s) du modèle : 820-335V90WT Article Symbole Valeur Unité...
Page 10 Puissance Contrôle manuel de la charge [non] Pnom caloriﬁque thermique avec thermostat intégré nominale Contrôle manuel de la charge Puissance thermique avec rétroaction de la caloriﬁque Pmin température ambiante et / ou minimale (à titre [non] extérieure indicatif) Contrôle électronique de la charge Puissance thermique avec rétroaction de la thermique...
Page 11: Assembly Instruction
820-335V90 Panel Heater INSTRUCTION MANUAL This product is only suitable for well insulated spaces. IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY ASSEMBLY INSTRUCTION...
Page 12 Important safety information You must follow common safety guidelines when using electrical products, especially in the presence of small children. WARNING! To avoid electric shock or damage due to heat, always make sure the plug is pulled out before the heater is moved or cleaned - Read these instructions carefully.
Page 13 KEEP THIS INSTRUCTION MANUAL FOR FUTURE USE! NEVER TOUCH YOUR PANEL HEATER OR ITS CASING WITH WET HANDS! Speciﬁcations Model Thermostat Color Voltage Power 820-335V90WT Electronic White 230 V~ / 50 Hz 1800W Description of the heater Control box Power switch...
Page 14 Assembly For wall mounted Parts list Description Quantity Note Description Quantity Note Used for Screw Screw Used for Wall (ST4*10) (M4*10) Stand mounted Drill Used for Used for dimension Wall foot Stand paper mounted Plastic Used for Instruction expansion Wall Manual tube mounted...
Page 15 1. Fasten four hook racks with eight screws (ST4*10) (Picture 1). 2. Ensure there is enough distance (at least 30cm) between the heater, ﬂoor and wall (Picture 2). 3. Use drill dimension paper to drill the top two holes (Φ8) on the wall and put the plastic expansion tube into the holes, then fasten the expansion screws (ST4*40) into the holes (Picture 3).
Page 16 If the temperature sensor is not functioning properly, you will see the symbol below. Please contact the manufacturer or its service agent. Set the desired temperature Press the arrows to set the desired temperature. Day/night thermostat – Instructions Tip! The thermostat can be used as a regular electronic thermostat (i.e.
Page 17 2) Nighttime setting When you want the heater to reduce the temperature in the evening (applicable every evening/night from now on) press . The display shows Enter the desired temperature and save by pressing Enter the desired number of hours and save by pressing *Control light is green when the...
Page 18 6)Change number of hours — Night Press and hold , then press times. Enter the desired number of hours for nighttime setback. Save by pressing or wait 15 seconds for automatic conﬁrmation. 7) Cancel (skip) setback period Press and hold , then press once (depending on which setback period you want to cancel).
Page 19 10) Resetting the heater Turn oﬀ the heater's main switch. Press and hold while you turn on the heater's main switch. 11) Memory function *The heater remembers the free mode temperature settings and will automatically return to the desired temperature. Settings for day and night modes will not be remembered.
Page 20 Information requirements for electric local space heaters Model identiﬁer(s): 820-335V90WT Item Symbol Value Unit Item Unit Type of heat input, for electric storage Heat output local space heaters only (select one) Nominal heat kW Manual heat charge control with [no]...
