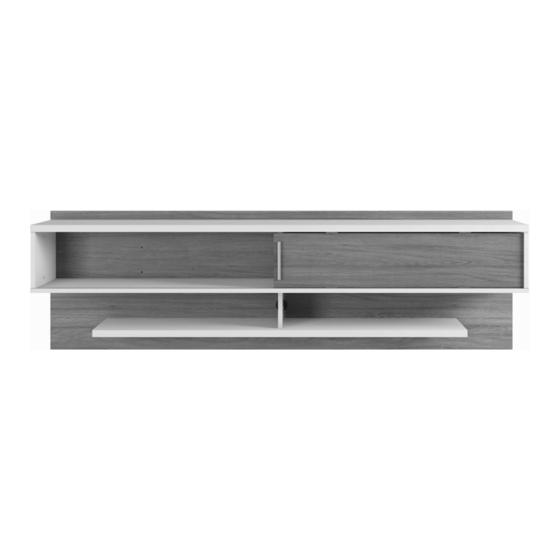

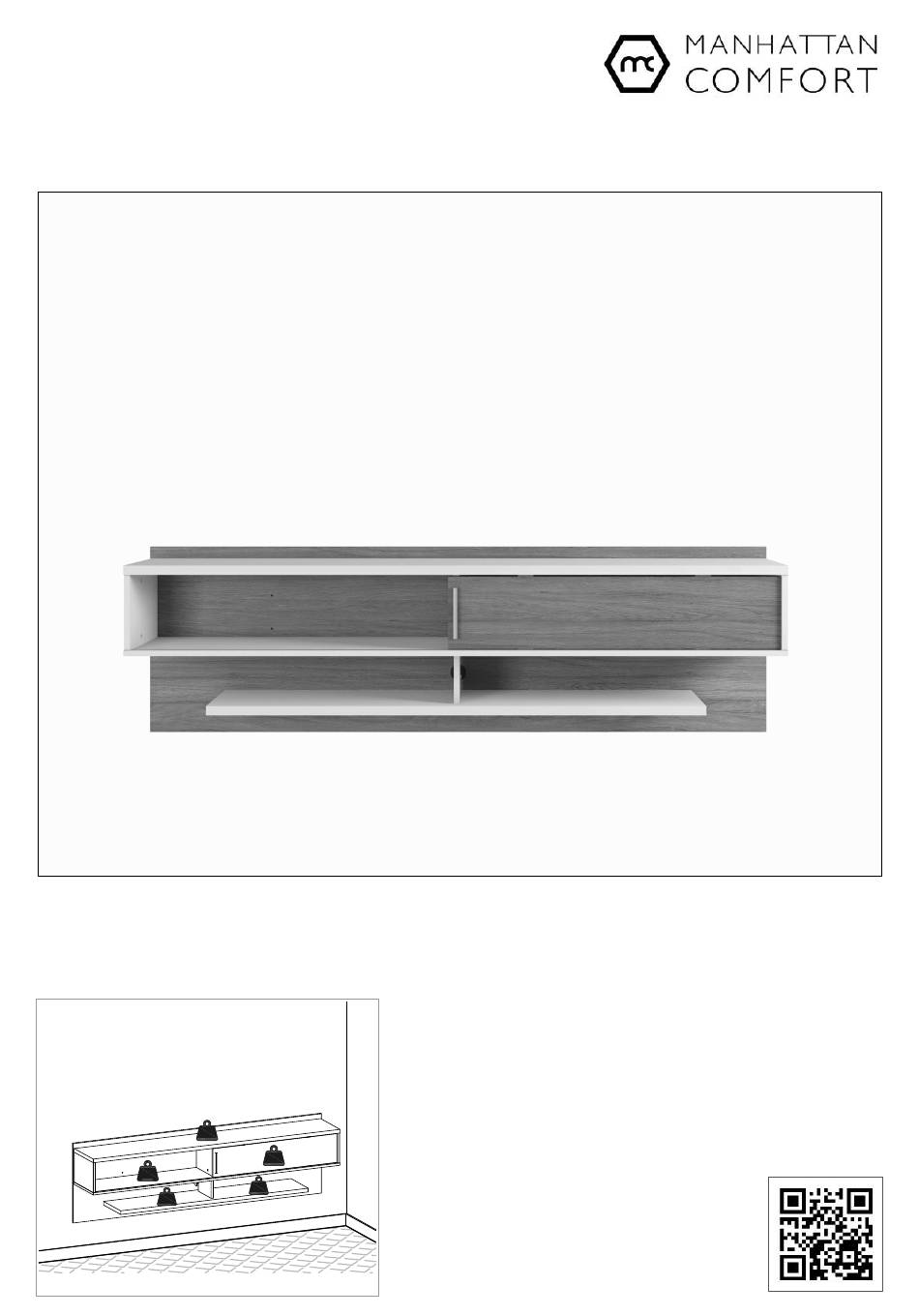

Astor 70.86
Floating Panel / Panneau suspendu
Model # 222BMC1, 222BMC12, 222BMC2, 222BMC21,
222BMC6, 222BMC8, 222BMC9, 222BMC94
44
lb
11
lb
11
lb
11
lb
11
lb
The indicated values consider static weights and evenly distributed over the parts.
Les valeurs indiquées tiennent compte des poids statiques et uniformément répartis sur les pièces.
Ed. 004, 2020/11 - Manhattan Comfort.
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Manhattan Comfort Astor 70.86
Summary of Contents for Manhattan Comfort Astor 70.86
- Page 1 Model # 222BMC1, 222BMC12, 222BMC2, 222BMC21, 222BMC6, 222BMC8, 222BMC9, 222BMC94 The indicated values consider static weights and evenly distributed over the parts. Les valeurs indiquées tiennent compte des poids statiques et uniformément répartis sur les pièces. Ed. 004, 2020/11 - Manhattan Comfort.
- Page 2 INCLUDED IN THE PACKAGE / INCLUS DANS LE PACKAGE REAR VIEW / VUE ARRIÈRE For fixing behind the panel. Pour fixation derrière les panneaux. For fixing behind the panel. Pour fixation derrière les For fixing panneaux. on the wall. Pour fixation au mur.
- Page 3 TOOLS NEEDED / OUTILS NÉCESSAIRES Manual screwdriver. Simple hammer. Level indicator. Electric drill and electric Tournevis manuel. Marteau simple. Indicateur de niveau. screwdriver with drill bit Ø1/2 inch and phillips tips. Perceuse électrique et tournevis électrique avec foret Ø1/2 pouce et pointes phillips.
- Page 4 STEP 1 / ÉTAPE 1 • Line the floor with the foam mantle of the packing to protect the parts and arrange the Panel (01) with the rear face upwards, correctly checking it the position according the holes and as shown in the drawing. Tapisser le sol avec le carton et la feuille de mousse de l'emballage pour protéger les pièces et disposer le Panneau (01) avec la face arrière vers le haut, en vérifiant correctement la position de chaque pièce selon les trous et le dessin.
- Page 5 STEP 4 / ÉTAPE 4 Preparing the Sliding Door (08): • Apply the plastic guides (I). • Choose the outer face of the Door (08) and fix the handle (13) with bolts 3.5 x 25mm (D). Préparation de la Porte coulissante (08): •...
- Page 6 STEP 7 / ÉTAPE 7 ATTENTION! Before installing the panel, check the conditions of the wall for strength to properly support and anchor the weight of the suspended furniture, Ø1/2 inch hole in the wall DETAIL 1 including the equipment and objects that may be fixed Trou Ø1/2 pouce dans le mur to the panel.
