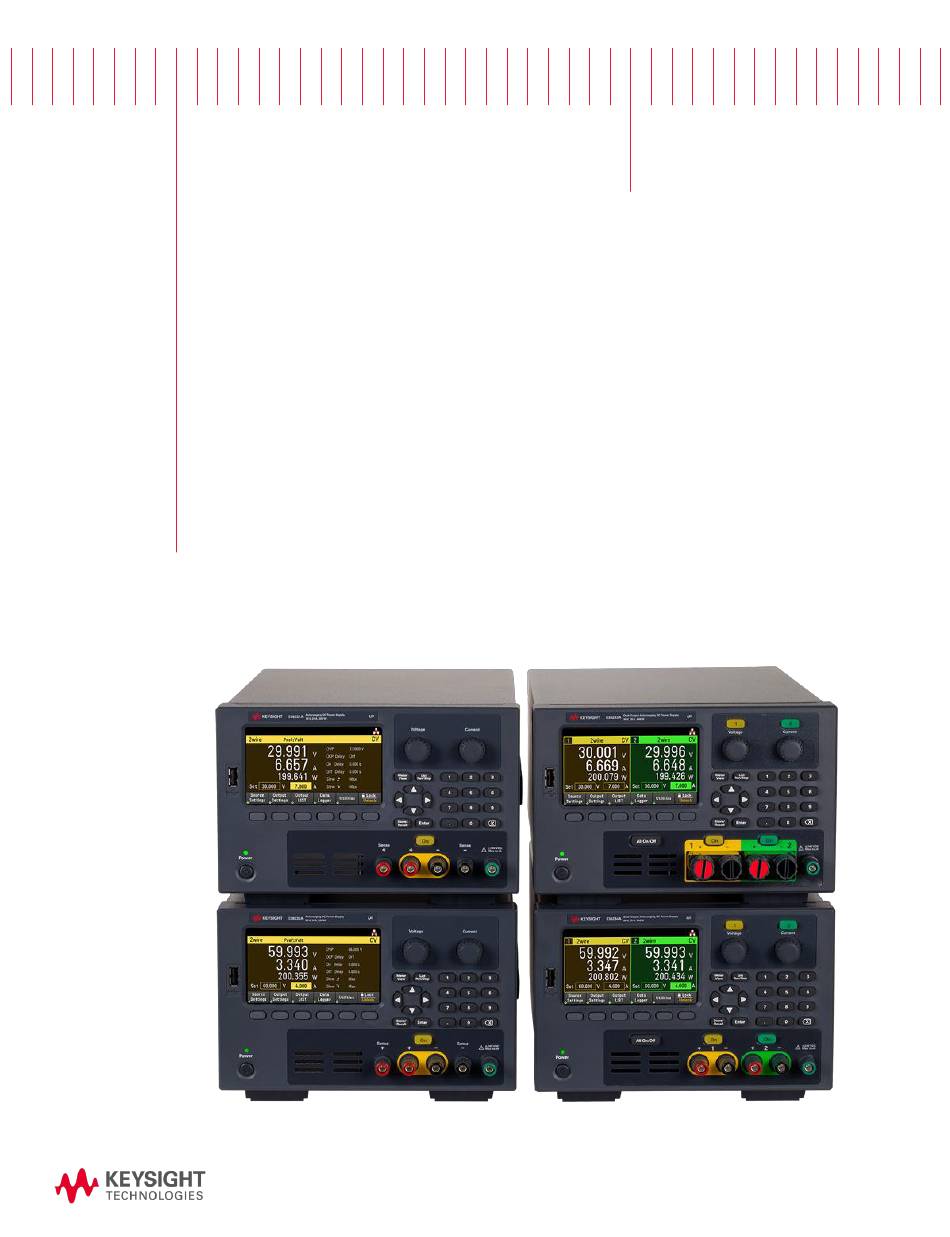

Page 1 User’s Guide E36200 Series Autoranging DC Power Supplies...
Page 2: Table Of Contents
4-wire sense connection (E36233A and E36234A only) Interface connections Installing the optional GPIB interface Rack mounting the instrument Remote Interface Configuration Keysight IO Libraries Suite GPIB configuration LAN configuration Using sockets More about IP addresses and dot notation Keysight E36200 Series User's Guide...
Page 3 Step 2 – Configure the data logger traces Step 3 – Configure the data logger properties Step 4 – Turn on Output 1, start the sequencing and log the data Step 5 – Export the data Keysight E36200 Series User's Guide...
Page 4 LAN Settings Digital IO GPIB (optional) Utilities Menu - Test / Setup Calibration Self-Test User Settings Low Range Help Utilities Menu - Error Utilities Menu - Manage Files Action Browse File Name Characteristics and Specifications Keysight E36200 Series User's Guide...
Page 5: Notices
No part of this manual may be reproduced in any form or by any means (including electronic storage and retrieval or translation into a foreign language) without prior agreement and written consent from Keysight Technologies as governed by United States and international copyright laws.
Page 6: U.s. Government Rights
FAR and the DFARS and are set forth specifically in writing elsewhere in the EULA. Keysight shall be under no obligation to update, revise or otherwise modify the Software. With respect to any technical data as defined by FAR 2.101, pursuant to FAR 12.211 and 27.404.2 and DFARS 227.7102, the U.S.
Page 7: Safety Information
A WARNING notice denotes a hazard. It calls attention to an operating procedure, practice, or the like that, if not correctly per- formed or adhered to, could result in personal injury or death. Do not proceed beyond a WARNING notice until the indicated con- ditions are fully understood and met. Keysight E36200 Series User's Guide...
Page 8: Safety And Regulatory Information
Return the instrument to a Keysight Technologies Sales and Service Office for service and repair to ensure that safety features are maintained. To contact Keysight for sales and technical support, refer to the support links on the following Keysight website: www.keysight.com/find/assist...
Page 9 Clean the outside of the instrument with a soft, lint-free, slightly dampened cloth. Do not use detergent, volatile liquids, or chemical solvents. CONNECT USB CABLE WITH FERRITE CORE Connect a USB cable with a ferrite core to the rear panel USB port of the instrument for better performance. Keysight E36200 Series User's Guide...
Page 10: Safety Symbols
Do not proceed beyond CAUTION sign until the indicated conditions are fully understood and met. The NOTE sign denotes important information. It calls attention to a procedure, practice, condition or the like, which is essential to highlight. Keysight E36200 Series User's Guide...
Page 11: Regulatory Markings
– 사용자 안내문은 “ 업무용 방송통신기자재” 에만 적용한다. Safety and EMC Requirements This power supply is designed to comply with the following safety and EMC (Electromagnetic Compatibility) requirements: – Low Voltage Directive 2014/35/EU – EMC Directive 2014/30/EU Keysight E36200 Series User's Guide...
Page 12: Environmental Conditions
Environmental Conditions The E36200 Series is designed for indoor use and in an area with low condensation. The table below shows the general environmental requirements for this instrument. Environmental condition Requirement Temperature Operating condition: 0 °C to 40 °C Storage condition: –20 °C to 70 °C Humidity Operating condition: Up to 80% RH at 40 °C (non-condensing)
Page 13: Getting Started
Prepare Instrument for Use Fuse Information Programming Ranges Installation Remote Interface Configuration Remote Control Using the Built-in Help System Firmware Update Front Panel Menu Reference This chapter gets you started with the E36200 Series autoranging DC power supplies. Keysight E36200 Series User's Guide...
Page 14: Product Introduction
Product Introduction The Keysight E36200 Series is a series of four DC bench and system power supplies consisting of the following models: – E36231A: Autoranging DC Power Supply 30 V, 20 A, 200 W – E36232A: Autoranging DC Power Supply 60 V, 10 A, 200 W –...

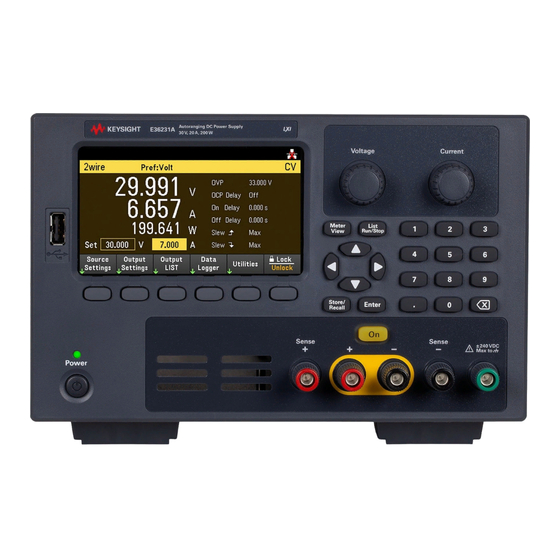

Page 15: Front Panel At A Glance (E36231A/E36232A)
60 V/10 A Autoranging Front and rear connections Remote sense Output list capability Adjustable voltage slew rate Auto-series/parallel mode Output sequencing Low current measurement Data logging E3633A/E3634A code compatible Front panel at a glance (E36231A/E36232A) Keysight E36200 Series User's Guide...
Page 16 Turns on the instrument. If the LED is amber, the instrument is in standby mode with AC inlet power connected, and if it is green, the instrument is on. Softkeys Accesses the soft front panel menu. USB port Allows an external USB drive to be connected to the instrument. Keysight E36200 Series User's Guide...
Page 17: Front Panel At A Glance (E36233A)
– Deletes the values entered into the dialog using the back key. Output On key Turns individual outputs On or Off; outputs are on when the key is lit. Earth ground reference Output terminals (high current binding posts) Keysight E36200 Series User's Guide...
Page 18: Front Panel At A Glance (E36234A)
Selects an output to control. The lit key indicates the selected output. Tip: When this key is selected, pressing this key again will toggle between multiple and single output view. Voltage/Current knobs Set the voltage and current of the selected output. Keysight E36200 Series User's Guide...
Page 19 All output on/off key Turns all outputs On and Off according to the specified turn-on and turn-off delays. Softkeys Accesses the soft front panel menu. USB port Allows an external USB drive to be connected to the instrument. Keysight E36200 Series User's Guide...
Page 20: Rear Panel At A Glance
USB port LAN port Digital I/O terminal port GPIB port (Option GPIB only) Output 1 and Output 2 (E36233A and E36234A only) terminal ports Kensington security slot Fan ventilation hole AC fuse-holder assembly AC inlet Keysight E36200 Series User's Guide...
Page 21: Meter View
: The instrument is connected to LAN. (blinking): The instrument is under identification mode via remote interface. Ratings and protection Displays the present over-voltage protection (OVP) setting. Output delay Displays the OCP, Output On, and Output Off delay status/values. Keysight E36200 Series User's Guide...
Page 22 Displays the present output voltage and current settings. Use the numeric keypad or turn the front panel voltage or current knob to adjust these settings. Output meters Displays the actual output voltage and current. Displays power in single output view. Keysight E36200 Series User's Guide...
Page 23: Data Logger View
Indicates whether the Data Logger is logging data, done logging, or is empty. Trace controls Identifies the voltage or current trace that will be displayed. Dashes (----) indicate that the specified trace is turned off. Select the trace and press [Enter] to turn it on or off. Keysight E36200 Series User's Guide...
Page 24: Dimension Diagram
Dimension diagram E36231A, E36232A, and E36234A dimensions Keysight E36200 Series User's Guide...
Page 25: Setup The Instrument
Before disconnecting cables and cords from the instrument, turn the instrument off using the front-panel [On/Standby] key and disconnect from the supply source by unplugging the detachable power cord. Keysight E36200 Series User's Guide...
Page 26: Prepare Instrument For Use
Initial inspection When you receive your power supply, inspect it for any obvious damage that may have occurred during shipment. If there is damage, notify the shipping carrier and nearest Keysight Sales and Support Office immediately. Refer to www.keysight.com/find/assist. Until you have checked out the power supply, save the shipping carton and packing materials in case the unit has to be returned.
Page 27: Recommended Calibration Interval
Recommended calibration interval Keysight Technologies recommends a one-year calibration cycle for the E36200 Series autoranging DC power supplies. Keysight E36200 Series User's Guide...
Page 28: Fuse Information
Place the unit back to rubber feet up. Locate the fuse fuse into the fuse holder. its proper orientation. holder as shown in the image above, and pull the fuse holder out of the power supply. Keysight E36200 Series User's Guide...
Page 29: Programming Ranges
Max power (W) E36231A 30.9 20.6 E36232A 61.8 10.3 E36233A Single/Parallel: 30.9 Single/Series: 20.6 Single: 200 Series: 61.8 Parallel: 41.2 Series/Parallel: 400 E36234A Single/Parallel: 61.8 Single/Series: 10.3 Single: 200 Series: 123.6 Parallel: 20.6 Series/Parallel: 400 Keysight E36200 Series User's Guide...
Page 30: Installation
Connect the power cord to the AC inlet connector on the rear of the unit. If the wrong power cord was shipped with your unit, contact your nearest Keysight Sales and Support Office. Removing the power cord will disconnect AC input power to the unit.
Page 31: Connecting The Outputs
You can also insert standard banana plugs into the front of the connectors as shown in (B). A chassis ground binding post is located on the front panel for convenience. Maximum current rating: E36231A/E36232A/E36234A (A) = 20 A (B) = 15 A E36233A (A) = 40 A Keysight E36200 Series User's Guide...
Page 32 Suggested maximum mΩ/ft mΩ/m current (A) 1.59 2.53 4.02 13.2 6.39 20.9 10.2 33.3 16.1 52.9 25.7 84.2 Notes: 1. Single conductor in free air at 30 °C with insulation Keysight E36200 Series User's Guide...
Page 33 Output isolation The outputs of the E36200 Series power supplies are isolated from earth ground. Any output terminal may be grounded, or an external voltage source may be connected between any terminal output and ground. However, output terminals must be kept within ±240 Vdc of ground. Any one of the terminals can be tied to ground as needed.
Page 34 Front panel Rear panel Keysight E36200 Series User's Guide...
Page 35: Parallel And Series Connections (E36233A And E36234A Only)
Only connect outputs that have identical voltage and current ratings in parallel. Connecting outputs in parallel provides a greater current capability than that which can be obtained from a single output. The following figures show how to connect two outputs when in Auto-Parallel mode. Front panel Keysight E36200 Series User's Guide...
Page 36 Rear panel The figure on the left illustrates 2-wire sensing. If voltage drop in the load leads is a concern, the figure on the right shows how to connect the sense leads directly at the load. Keysight E36200 Series User's Guide...
Page 37 Connecting outputs in series provides a greater voltage capability than that which can be obtained from a single output. The following figures show how to connect two outputs to a single load in Auto-Series mode. Front panel Keysight E36200 Series User's Guide...
Page 38: 4-Wire Sense Connection (E36233A And E36234A Only)
CV operation with load impedance that vary or have significant lead resistance. Because remote sensing is independent of other power supply functions, it can be used regardless of how the instrument is programmed. Remote sensing has no effect during CC operation. Keysight E36200 Series User's Guide...
Page 39 Twist the sense leads or use a ribbon cable to minimize the pickup of external noise. In extremely noisy environments it may be necessary to shield the sense leads. Ground the shield at the power supply end only; do not use the shield as one of the sensing conductors. Keysight E36200 Series User's Guide...
Page 40: Interface Connections
Remote Interface Configuration. If you have not already done so, install the Keysight IO Libraries Suite, which can be found at www.key- sight.com/find/iolib. For detailed information about interface connections, refer to the Keysight Tech- nologies USB/LAN/GPIB Interfaces Connectivity Guide included with the Keysight IO Libraries Suite.
Page 41 LAN settings from the front panel of the instrument. 2. Use the Connection Expert utility of the Keysight IO Libraries Suite to add the power supply and verify a connection. To add the instrument, you can request the Connection Expert to discover the instrument. If the instrument cannot be found, add the instrument using its hostname or IP address.
Page 42 LAN settings from the front panel of the instrument. 3. Use the Connection Expert utility of the Keysight IO Libraries Suite to add the power supply and verify a connection. To add the instrument, you can request the Connection Expert to discover the instrument. If the instrument cannot be found, add the instrument using its hostname or IP address.
Page 43 Positive polarity is selected, a logical true signal is a voltage high at the pin. When Negative polarity is selected, a logical true signal is a voltage low at the pin. For more information on configuring the digital port functions, refer to Using the Digital Control Port. Keysight E36200 Series User's Guide...
Page 44: Installing The Optional Gpib Interface
The instrument should never be connected to power or inputs on the output terminals without either the GPIB module or the cover plate securely covering the rear-panel opening. The following tools are required. – Phillips head screwdriver Make sure you turn the power supply upside down before proceeding. Keysight E36200 Series User's Guide...
Page 45 Use the screw that was removed earlier to secure the GPIB plate in place. This concludes the GPIB installation procedure. Keysight E36200 Series User's Guide...
Page 46: Rack Mounting The Instrument
To rack mount two instruments side-by-side, order lock-link kit (5061-8769). Be sure to use the support rails in the rack cabinet. Rackmount kit without handles (1CM104A) Front handle kit (1CN107A) Rackmount kit with handles (1CP108A) Keysight E36200 Series User's Guide...
Page 47: Remote Interface Configuration
IP address every time it connects to the network. Keysight IO Libraries Suite Ensure that the Keysight IO Libraries Suite is installed before you proceed for the remote interface con- figuration. Keysight IO Libraries Suite is a collection of free instrument control software that automatically discovers instruments and allows you to control instruments over LAN, USB, GPIB, RS-232, and other interfaces.
Page 48: Lan Configuration
If the settings are different, it is because the network has automatically assigned its own settings. Restarting the LAN Press Utilities > I/O Config > LAN Status > LAN Restart restarts the networking using ALL current LAN settings. LAN restart does not clear the Web interface password. Keysight E36200 Series User's Guide...
Page 49 – This setting is non-volatile; it will not be changed by power cycling or *RST or SYSTem:PRESet. 1. Press Utilities > I/O Config > LAN Settings > DHCP On to use DHCP to automatically assign an IP address. 2. Press Back . You will be prompted by the below message. Keysight E36200 Series User's Guide...
Page 50 2. Select Subnet Mask field using the navigation keys. Set the desired subnet mask address and press Back . (Example: 255.255.0.0) 3. Press Yes to save the setting. 4. Press No to cancel all the changes and exit without saving. Keysight E36200 Series User's Guide...
Page 51 4. Set the desired primary and secondary address and press Back . 5. Select mDNS Service field using the navigation keys. 6. Press Yes to save the setting. 7. Press No to cancel all the changes and exit without saving. Keysight E36200 Series User's Guide...
Page 52 A hostname is the host portion of the domain name, which is translated into an IP address. Each power supply is shipped with a default hostname with the format: Keysight-modelnumber-serialnumber, where modelnumber is the power supply’s 6-character model number (e.g. E36231A), and serialnumber is the last five characters of the 10-character power supply serial number located on the label on the top of the unit (e.g.
Page 53: Using Sockets
Power supplies allow any combination of up to two simultaneous data socket, control socket, and telnet con- nections to be made. Keysight instruments have standardized on using port 5025 for SCPI socket services. A data socket on this port can be used to send and receive ASCII/SCPI commands, queries, and query responses. All commands must be terminated with a newline for the message to be parsed.
Page 54: More About Ip Addresses And Dot Notation
"192.168.020.011" is equivalent to decimal "192.168.16.9" because ".020" is 16 expressed in octal, and ".011" (octal) is "9" (base 10). To avoid confusion, use only decimal values from 0 to 255, with no leading zeros. Keysight E36200 Series User's Guide...
Page 55: Remote Control
Check the checkbox below the picture of the instrument to enable an indicator on the instrument's front panel. This is helpful if you have several E36200 Series instruments and you wish to identify the one to which you are connected.
Page 56 When you click the Control Instrument tab, the instrument will ask you for a password (default is keysight ), and then it will open a new page, shown below.
Page 57: Technical Connection Details
USB0::0x2A8D::<Prod ID>::<Serial Number>::0::INSTR Example: USB0::0x2A8D::0x0902::MY55160003::0::INSTR The vendor ID: 0x2A8D, the product ID is 0x0902, and the instrument serial number is MY55160003. The product ID varies by model: 0x2F02 (E36231A), 0x3002 (E36232A), 0x3302 (E36233A), and 0x3402 (E36234A). Keysight E36200 Series User's Guide...
Page 58: Use The Built-In Help System
Press Utilities > Test / Setup > Help to view the list of help topics. Press the arrow softkeys or use the front panel arrow keys to highlight the desired topic. Then press Select . Keysight E36200 Series User's Guide...
Page 59 Russian. To select the local language, press Utilities > Test / Setup > User Settings > Display Options > Help Lang . Then select the desired language. The menu softkey labels and status line messages are not trans- lated. Keysight E36200 Series User's Guide...
Page 60: Firmware Update
Otherwise, download the firmware update utility and a ZIP file of the firmware. Detailed firmware update instructions are located on the download page. Keysight E36200 Series User's Guide...
Page 61: Front Panel Menu Reference
Creates, copies, deletes, and renames files and folders on the USB drive attached to the front panel. Also allows you to capture the current screen to either a bitmap (*.bmp) or portable network graphics (*.png) file. Lock | Unlock Locks and unlocks the display. Keysight E36200 Series User's Guide...
Page 62: General Operating Information
Locking/Unlocking the Front Panel Capturing a Screen Utilities Menu This chapter describes the general operating information of the E36200 Series. For the characteristics and specifications of the E36200 Series pro- grammable DC power supplies, refer to the datasheet at http://- literature.cdn.keysight.com/litweb/pdf/5992-2124EN.pdf.
Page 63: Turning The Unit On
E36233A/E36234A: Press one of the two [On] keys to enable an individual output or press the [All On/Off] key to enable both outputs simultaneously. In meter view, the power supply continuously measures and displays the output voltage and current of each output. Keysight E36200 Series User's Guide...
Page 64: View The Error Log
– Except for self-test errors, errors are cleared when exiting the Error Log menu or when cycling power. If you suspect that there is a problem with the power supply, refer to the "Troubleshooting" section in the Service Guide . Keysight E36200 Series User's Guide...
Page 65: Controlling The Outputs
You can also enter the voltage and current values directly in the numeric entry fields (the Set fields) in the meter-view display. Use the navigation keys to select the field; use the numeric entry keys to enter the value. The value becomes active when you press [Enter] . Keysight E36200 Series User's Guide...
Page 66 (E36231A and E36232A only): Settings Output range Default value Voltage E36231A Range 1: 0 to 8.24 V Range 2: 0 to 20.6 V E36232A Range 1: 0 to 25.75 V Range 2: 0 to 51.5 V Keysight E36200 Series User's Guide...
Page 67: Step 3 - Enable The Output
Constant voltage and constant current If the output load resistance exceeds the voltage setting divided by the current setting, the instrument will operate in constant-voltage (CV) mode. The current will equal the voltage divided by the load resistance. Keysight E36200 Series User's Guide...
Page 68 To set only output 1 to 5 V and 1 A: APPL CH1 5, 1 To enable only output 1: OUTP ON,(@1) To enable output 1 and output 2: OUTP ON,(@1,2) To measure the output voltage and current of output 1: MEAS:VOLT? (@1) MEAS:CURR? (@1) Keysight E36200 Series User's Guide...
Page 69: Using The Protection Function
– OT : Over-temperature protection monitors the temperature of each output and shuts down the output if any temperature exceeds the maximum factory-defined limits. Configuring protection Protection functions are configured on the Source Settings window. Press Source Settings to access the Source Settings window. Next, press Protection to access the protection functions. Keysight E36200 Series User's Guide...
Page 70 0 to 3600 seconds. You can specify if the start of the delay is initiated by any trans- ition into CC mode, or only at the end of a settings change in voltage, current or output state. Keysight E36200 Series User's Guide...
Page 71: Clears And Ovp And Ocp Event
To set the over-current protection delay time for output 1 at 3 seconds: CURR:PROT:DEL 3 (@1) To set the over-current protection delay timer start for output 1 to CC transition: CURR:PROT:DEL:STAR CCTR (@1) To clear protection for output 1: OUTP:PROT:CLE (@1) Keysight E36200 Series User's Guide...
Page 72: Specifying 2-Wire Or 4-Wire Sense
4-wire sense is disabled. The 4w mode opens the relay in order to separate the output and 4-wire sense inputs. By default, 2w is selected. From the remote interface: To set the remote sense relay to 4-wire sense at output 1: VOLT:SENS EXT (@1) Keysight E36200 Series User's Guide...
Page 73: Specifying The Voltage Slew Rate
To set the rising voltage slew rate to 5 volts per second on channel 1: VOLT:SLEW:RIS 5, (@1) To set the falling voltage slew rate to the maximum value on channel 1: VOLT:SLEW:FALL MAX, (@1) Keysight E36200 Series User's Guide...
Page 74: Using The Tracking Operation (E36233A/E36234A Only)
Output 1 and Output 2. In the track mode, if the CC annunciator is lit, choose a higher current limit for the voltage supply. From the remote interface: To enable track mode: OUTP:TRAC ON Keysight E36200 Series User's Guide...
Page 75: Configuring The Output Turn On Turn Off Sequence (E36233A And E36234A Only)
Press Output Settings to access the Output Settings – On/Off Delays. Enter the On Delays and Off Delays for all outputs that will participate in the output on/off delay sequence. Values can range from 0 to 3600 seconds. Keysight E36200 Series User's Guide...
Page 76: Step 3 - Coupling Selected Outputs
Once output delays have been set, press [All On/Off] to start the On delay and Off delay sequence. [All On/Off] will turn ALL outputs on or off, whether they are configured to participate in an output on/off delay sequence or not. Keysight E36200 Series User's Guide...
Page 77 To program turn-on and turn-off delays for outputs 1 and 2: OUTP:DEL:RISE 0.01,(@1) OUTP:DEL:RISE 0.02,(@2) OUTP:DEL:FALL 0.04,(@1) OUTP:DEL:FALL 0.03,(@2) To only include outputs 1 and 2 in a sequence: OUTP:COUP:CHAN CH1,CH2 To turn on two coupled outputs in a sequence: OUTP ON (@1:2) Keysight E36200 Series User's Guide...
Page 78: Specifying The Operation Mode (E36233A And E36234A Only)
For output connection in Auto-Series and Auto-Parallel mode, see Parallel and Series Connections for details. From the remote interface: To enable Auto-Series mode: OUT:PAIR SER To enable Auto-Parallel mode: OUT:PAIR PAR To enable Tracking mode: OUTP:TRAC ON Keysight E36200 Series User's Guide...
Page 79: Using The Digital Control Port
I/O functions. From the front panel: 1. Press Utilities > I/O Config > Digital IO to access the Digital I/O window. Keysight E36200 Series User's Guide...
Page 80 To configure the pin polarity to positive for pins 1 through 3: DIG:PIN 1:POL POS DIG:PIN 2:POL POS DIG:PIN 3:POL POS To send a binary weighted value to configure pins 1 through 3 as “111”: DIG:OUTP:DATA 7 Keysight E36200 Series User's Guide...
Page 81: Digital Input
The polarity of pin 1 can also be configured. Note that the fault output signal remains latched until the fault condition is removed and the protection circuit is cleared. Pin 2's selected function is ignored. Pin 2 should be connected to the ground of the external circuit. Keysight E36200 Series User's Guide...
Page 82: Inhibit Input
Alternatively, you can configure Pin 3 as a remote inhibit input by pressing Output Settings > Output Inhibit > DIO Pin 3 INH . In this setting, the polarity is set to Positive by default. Keysight E36200 Series User's Guide...
Page 83: Fault/Inhibit System Protection
OUTP:INH:MODE LATC To set Inhibit mode to Live: OUTP:INH:MODE LIVE To disable the Inhibit signal: OUTP:INH:MODE OFF Fault/inhibit system protection The following figure illustrates some ways that you can connect the Fault/Inhibit pins of the connector. Keysight E36200 Series User's Guide...
Page 84: Trigger Input
Trigger In as the trigger source when configuring the data logger and output list. This will enable input trigger signals on the configured digital pins. A trigger is generated when an external signal that meets the signal criteria is applied to any configured trigger input pin. Keysight E36200 Series User's Guide...
Page 85: Trigger Output
4. Configure the polarity for each of the pin. Press Polarity Pos to select Positive and Polarity Neg to select Negative. Select and program the remaining pins in the same manner. Keysight E36200 Series User's Guide...
Page 86: Output Relay
4. Configure the polarity for each of the pin. Press Polarity Pos to select Positive and Polarity Neg to select Negative. Select and program the remaining pins in the same manner. From the remote interface: To select the trigger output function: DIG:PIN1:FUNC REL To select the pin polarity: DIG:PIN1:POL POS DIG:PIN1:POL NEG Keysight E36200 Series User's Guide...
Page 87: Output Couple Controls
3. Connect and configure the digital connector pins of the synchronized power supplies as described in this sec- tion. All synchronized E36200 Series power supplies must have the same firmware revision. Only pins 1 through 3 can be configured as synchronization pins. You cannot configure more than one On Couple and one Off Couple pin per power supply.
Page 88 On and Off keys, the Web server, and to SCPI commands. Turning the outputs on or off using the front panel [All On/Off] key will cause all coupled outputs as well as non- coupled outputs on that power supply to turn on or off. Keysight E36200 Series User's Guide...
Page 89: Using The Output List
Continue to add steps until your sequence is complete. Use the navigation keys to move through the list. Press Delete if you want to delete the selected step or press Clear All if you want to remove all steps from the list. Keysight E36200 Series User's Guide...
Page 90: Step 2 - Configure The Output Sequence
Enables check box to set which step will generate a trigger-out signal at the end of the step (EOST). For additional settings, press Properties to open the Output LIST Properties window. Configure the Output LIST accordingly. Refer to the below table for details. Keysight E36200 Series User's Guide...
Page 91 Fix (Fixed) Keeps the output at its immediate value. Stp (Step) Steps the output to the triggered level when a trigger occurs. Lst (List) Causes the output to follow the list values when a trigger occurs. Keysight E36200 Series User's Guide...
Page 92: Step 3 - Run The Output Sequence List
– Press the color-coded [On] key to enable the selected output. – Press Run to start the list operation. To abort the operation, press Stopped . – Press Back to exit and return to the previous menu. Keysight E36200 Series User's Guide...
Page 93 To set the current mode of output 1 to List: CURR:MODE LIST, (@1) To set the trigger source of output 1 to Key/Immediate: TRIG:SOUR IMM, (@1) To enable output 1: OUTP ON, (@1) To initiate and run the list: INIT (@1) Keysight E36200 Series User's Guide...
Page 94: Using The Data Logger Function
Step 2: 3 V; 0.1 A; 1 s Step 3: 4 V; 0.1 A; 1 s Step 4: 5 V; 0.1 A; 1 s Repeat Count: 5 Pace: Dwell Voltage Mode: List Current Mode: List Trigger Source: List Run/Stop Key Keysight E36200 Series User's Guide...
Page 95: Step 2 - Configure The Data Logger Traces
Press Logging to display the Logging properties field. – Leave the default Duration and Sample Period at 30 s and 200 ms respectively. – Set the Trigger Source to Run/Stop Key by pressing Trig Src Key . Keysight E36200 Series User's Guide...
Page 96: Step 4 - Turn On Output 1, Start The Sequencing And Log The Data
Press File Name located at the data logger Properties menu to specify a filename. Step 5 – Export the data After you have completed the data logging, you can use the Export File key to export the logged data to a .csv (comma separated values) file. Keysight E36200 Series User's Guide...
Page 97 TRIG:SOUR BUS INIT (@1) To set up the data log for output 1: SENS:DLOG:FUNC:VOLT 1, (@1) SENS:DLOG:TIME 30 SENS:DLOG:PER 0.2 To initiate that data logger and specify the filename in which to save the data: Keysight E36200 Series User's Guide...
Page 98: Data Logger View
Current trace labels appear on the right side of the grid (I1 and I2). Power trace labels appear on the center of the grid (P1 and P2). Press Auto Scale to auto-scale the data traces. Keysight E36200 Series User's Guide...
Page 99: Adjusting The Waveform Display
Moves the ground reference of the trace up or down in relation to the horizontal center line of the grid. Offset +/– Horizontal Offset +/– Moves the waveform to the right or left of the horizontal offset reference. Keysight E36200 Series User's Guide...
Page 100: Data Logger Properties And Waveform Settings
Returns the Data Logger View to the power-on display settings. Settings Vr, Hr or Lg Selects the Vertical Settings, Horizontal Settings or Logging Settings field. Action required: Press Settings to toggle between Vr, Hr and Lg. Keysight E36200 Series User's Guide...
Page 101 Sets to enable or disable the Log Min/Max checkbox. Enabling the checkbox will log the minimum and maximum values to the data log file. With Log Min/Max checked, the resulting file size will triple. Default is Off. Action required: Press Lg MinMax to toggle between Off and On. Keysight E36200 Series User's Guide...
Page 102: Save The Data Log
Save the data log Press File Selection to choose between internal logging or external logging. Select Int to save the data into the internal memory or Ext to save the data into an external USB drive. Keysight E36200 Series User's Guide...
Page 103 Press Save Path to browse and specify the location where the data log will be saved. Use the front-panel navigation keys to navigate through the list. The left and right arrows contract or expand a folder to hide or show its files. Keysight E36200 Series User's Guide...
Page 104 Press Export File to export the data that is currently in the instrument's data log viewer to file. The exported data is in .csv format. For details on how to specify the save location and filename, refer to Save the Data Log. Keysight E36200 Series User's Guide...
Page 105 Press Browse to browse and select file from the directory. You can select from the internal memory or external memory (USB drive). Press Select to select the file or Cancel to abort. Press Load to load the file. Keysight E36200 Series User's Guide...
Page 106: Locking/Unlocking The Front Panel
Press [Meter View] for more than three seconds to capture a screen. The screen that was active will be saved to the USB flash storage connected to the front USB port. To configure the screen capture storing path, refer to Utilities Menu - Manage Files for details. Keysight E36200 Series User's Guide...
Page 107: Utilities Menu
– Operation mode (Independent, Series, Parallel, or Track) – Output on/off sequencing – Output LIST settings – Trigger settings – Digital I/O output data and bus setting – Data logger trigger source 1. Applicable for E36233A and E36234A only Keysight E36200 Series User's Guide...
Page 108: Store Settings
– External: The instrument's state is stored in the external USB drive. Store in State 0 to State 9 Selects the state number to store the instrument's state. Set PwrOn Yes, No Select 'Yes' to load the selected stored state upon power-on. Store Stores the state. Keysight E36200 Series User's Guide...
Page 109 Allows you to browse and specify the location where the folder will be placed. Folder Name Specifies the folder name. Use the virtual keyboard to enter your desired folder name. Create Folder Creates a new folder in the specified location. Keysight E36200 Series User's Guide...
Page 110: Recall Settings
Select the state number that you want to recall from. Recall Recall the state. From: Ext allows you to recall an instrument's state from the external USB drive inserted in the front panel's USB port. Keysight E36200 Series User's Guide...
Page 111: Power On Setting
Power On selects the state that will be loaded at power-up. This can be either the factory default state (Default), or user-defined states (State 0 to State 9). Press Set Power On to save the setting. Set to Defaults Set to Defaults loads the instrument's factory default state. Keysight E36200 Series User's Guide...
Page 112: Utilities Menu - I/O Configuration
LAN Reset resets the LAN using its current settings and enables DHCP and DNS. The LAN Reset softkey also clears any user-defined Web Interface password. LAN Settings LAN Settings opens the window shown below. Set to Defaults resets the LAN settings to their factory default values. Keysight E36200 Series User's Guide...
Page 113: Digital Io
Functions configures the function for each pin as shown below. Polarity configures the polarity to Positive ( POS) or Negative ( NEG ) for the selected pin. Out enables ( 1 ) or disables ( 0 ) the output data for the selected pin. Keysight E36200 Series User's Guide...
Page 114: Gpib (Optional)
GPIB (optional) GPIB allows you to set the GPIB address to a value from 0 to 30. After changing the address, cycle the instrument's power for the changes to take effect. Keysight E36200 Series User's Guide...
Page 115: Utilities Menu - Test / Setup
Test / Setup provides access to calibration, self-test, as well as configures user preferences, sets the date and time, and accesses the help: MEMORY SANITIZATION PROCEDURE Refer to the E36200 Series Security Guide for instructions to perform a memory sanitization procedure that san- itizes all user-accessible instrument memory and restarts the instrument. Calibration Calibration accesses the instrument calibration procedure.
Page 116: Self-Test
Press Utilities > Test / Setup > Self Test to perform the complete self-test of the power supply. It takes approximately 2 seconds for the self-test to complete. You can also perform a complete self-test from the remote interface, see the E36200 Series Programming Guide for details.
Page 117: Low Range
There is no automatic setting of the date and time, such as to adjust for daylight savings time. Use the front panel navigation keys to set the year, month, day, hour, and minute. Low Range Low Range enables or disables low range current measurement. Keysight E36200 Series User's Guide...
Page 118: Help
Help allows you to view the quick reference help topic. Use the arrow softkeys or front panel navigation keys to navigate the desired topic. Press Select to view the help content. About allows you to view the instrument's model number, description, and serial number. Keysight E36200 Series User's Guide...
Page 119: Utilities Menu - Error
– Except for self-test errors, errors will be cleared after you have read them or after an instrument reset. If you suspect that there is a problem with the power supply, refer to "Troubleshooting" in the Service Guide. Keysight E36200 Series User's Guide...
Page 120: Utilities Menu - Manage Files
Rename - To rename a file or folder, press Rename . Browse to the folder or file to be renamed and press Select . Press New Name , enter a new name and press Done . Press Perform Rename > Back . Keysight E36200 Series User's Guide...
Page 121: Browse
Previous Char and Next Char to move the cursor in the area where the name is entered. In the image below, there is no Next Char softkey because the cursor is at the end. Press Done to confirm the new filename or Cancel to abort. Keysight E36200 Series User's Guide...
Page 122: Characteristics And Specifications
Characteristics and Specifications For the characteristics and specifications of the E36200 Series autoranging DC power supplies, refer to the datasheet at http://- literature.cdn.keysight.com/litweb/pdf/5992-3747EN.pdf. Keysight E36200 Series User's Guide...
Page 123 This information is subject to change without notice. © Keysight Technologies 2019, 2020 Edition 1, June 30, 2020 Printed in Malaysia  E36200-90001 www.keysight.com...
Page 124 This information is subject to change without notice. © Keysight Technologies 2019, 2020 Edition 1, June 30, 2020 Printed in Malaysia  E36200-90001 www.keysight.com...
Page 125 Guide d’utilisation Série E36200 Alimentations CC à commutation automatique de plage...
Page 126 Montage de l'instrument dans une armoire Configuration de l'interface distante Keysight IO Libraries Suite Configuration GPIB Configuration du LAN Utilisation de sockets En savoir plus sur les adresses IP et leur notation par points Guide d'utilisation de la série Keysight E36200...
Page 127 Étape 2 - Configurer les traces de l'enregistreur de données Étape 3 - Configurer les propriétés de l'enregistreur de données Étape 4 - Activer la sortie 1, démarrer le séquencement et enregistrer les données. Étape 5 - Exporter les données Guide d'utilisation de la série Keysight E36200...
Page 128 Menu des utilitaires - Test / Setup Étalonnage Self-Test Paramètres de l'utilisateur Plage basse Aide Menu des utilitaires - Erreur Menu des utilitaires - Gérer les fichiers Action Parcourir Nom de fichier 3 Caractéristiques et spécifications Guide d'utilisation de la série Keysight E36200...
Page 129: Avertissements
INDIRECTS LIES À LA FOURNITURE, A L'UTILISATION OU A L'EXACTITUDE DES INFORMATIONS CONTENUES DANS CE DOCUMENT OU AUX PERFORMANCES DE TOUT PRODUIT AUQUEL IL SE RAPPORTE. SI KEYSIGHT ET L'UTILISATEUR SONT LIES PAR UN CONTRAT ECRIT SEPARE DONT LES CONDITIONS DE GARANTIE CONCERNANT CE DOCUMENT SONT EN CONFLIT AVEC LES PRESENTES CONDITIONS, LES CONDITIONS DE LA GARANTIE DU CONTRAT SEPARE PREVALENT.
Page 130: Droits Du Gouvernement Des États-Unis
à la FAR et aux DFARS et sont énoncés expressément par écrit ailleurs dans le CLUF. Keysight n’est en aucun cas tenu de mettre à jour, de réviser ou de modifier de quelque façon que ce soit le Logiciel. En ce qui concerne toutes les données techniques telles que définies par la FAR 2.101, conformément aux FAR 12.211 et 27.404.2 et au DFARS 227.7102, le gouvernement des...
Page 131: Certificats De Conformité
Certificats de conformité Il est possible de télécharger la Déclaration de conformité pour ces produits et d'autres produits Keysight sur le Web. Rendez-vous sur https://regulations.about.keysight.com/DoC/default.htm. Pour pourrez alors exécuter une recherche par numéro de produit pour trouver la dernière Déclaration de conformité.
Page 132: Informations Relatives À La Sécurité Et À La Réglementation
équipement. Le non-respect de ces précautions ou des avertissements spécifiques mentionnés dans ce manuel constitue une violation des normes de sécurité établies lors de la conception, de la fabrication et de l’usage normal de l’instrument. Keysight Technologies ne saurait être tenu responsable du non-respect de ces consignes.
Page 133 N’utilisez pas de détergent, de liquides volatiles ou de solvants chimiques. CONNECTEZ LE CÂBLE USB AU NOYAU DE FERRITE Connectez le câble USB avec un noyau de ferrite au port USB du panneau arrière de l'instrument pour de meilleures performances. Guide d'utilisation de la série Keysight E36200...
Page 134: Symboles De Sécurité
ATTENTION, il convient de ne pas poursuivre tant que les conditions indiquées n’ont pas été parfaitement comprises et remplies. La mention REMARQUE signale des informations importantes. Il attire l'attention sur une procédure, une pratique, une condition ou autre, qu’il est important de noter. Guide d'utilisation de la série Keysight E36200...
Page 135: Marquages Réglementaires
Exigences de sécurité et de CEM Cette alimentation est conçue de manière à se conformer aux exigences de sécurité et de compatibilité CEM (Compatibilité électromagnétique) suivantes : – Directive basse tension 2014/35/EU – Directive CEM 2014/30/EU Guide d'utilisation de la série Keysight E36200...
Page 136: Conditions D'environnement
Conditions de stockage : Entre - 20 et 70 °C Humidité Conditions de fonctionnement : Jusqu'à 80 % d'humidité relative à 40 °C (sans condensation) Conditions de stockage : Jusqu'à 90 % d'humidité relative à 65 °C (sans condensation) Altitude Jusqu’à 2 000 m Degré de pollution Guide d'utilisation de la série Keysight E36200...
Page 137: Mise En Route
Commande à distance Utilisation du système d'aide intégré Mise à jour micrologicielle. Aide-mémoire des menus du panneau avant Ce chapitre vous permet de commencer à utiliser l'alimentation CC à sélection automatique de la gamme E36200. Guide d'utilisation de la série Keysight E36200...
Page 138: Présentation Du Produit
Présentation du produit La gamme Keysight E36200 est une série de quatre blocs CC et d’alimentations système composée des modèles suivants : – E36231A : Alimentation CC à sélection automatique 30 V, 20 A, 200 W – E36232A : Alimentation CC à sélection automatique 60 V, 10 A, 200 W –...
Page 139: Présentation Succincte Du Panneau Avant (E36231A/E36232A)
Possibilité de liste des valeurs de sortie Vitesse de balayage de tension ajustable Mode auto-série/parallèle Séquencement de la sortie Mesure de faible intensité Enregistrement de données Compatible code E3633A/E3634A Présentation succincte du panneau avant (E36231A/E36232A) Guide d'utilisation de la série Keysight E36200...
Page 140 Permet de mettre l'instrument sous tension. Si le voyant est orange, l'instrument est alimenté en courant alternatif et en veille ; s'il est vert, l'instrument est en service. Touches de fonction Permettent d’accéder au menu de fonction du panneau avant. Port USB Permet de raccorder un périphérique de stockage USB à l'instrument. Guide d'utilisation de la série Keysight E36200...
Page 141: Présentation Succincte Du Panneau Avant (E36233A)
- Permet de supprimer les valeurs saisies dans la boîte de dialogue en utilisant la flèche retour arrière. Touche Output On Permet d’activer ou de désactiver chaque sortie individuellement ; la sortie est activée lorsque la touche correspondante est allumée. Guide d'utilisation de la série Keysight E36200...
Page 142: Présentation Succincte Du Panneau Avant (E36234A)
Permettent de sélectionner la sortie à contrôler. La touche allumée signale la sortie qui est sélectionnée. Conseil : Quand cette touche est sélectionnée, appuyer sur cette touche à nouveau bascule entre vue multiple et vue d'une seule sortie. Guide d'utilisation de la série Keysight E36200...
Page 143 Permet d’activer ou de désactiver toutes les sorties selon des délais d’activation et de désactivation définis. Touches de fonction Permettent d’accéder au menu de fonction du panneau avant. Port USB Permet de raccorder un périphérique de stockage USB à l'instrument. Guide d'utilisation de la série Keysight E36200...
Page 144: Présentation Succincte Du Panneau Arrière
Port E/S numérique Port GPIB (Option GPIB uniquement) Ports de Sortie 1 et Sortie 2 (E36233A et E36234A uniquement) Dispositif de verrouillage Kensington Orifice d’aération du ventilateur Ensemble porte-fusible du CA Entrée CA Guide d'utilisation de la série Keysight E36200...
Page 145: Vue Multimètre
(clignotant): L'instrument est en mode d'identification via l’interface distante. Valeurs nominales et protection Affiche le paramètre actuel de protection contre les surtensions (OVP). Délai de sortie Affiche les valeurs/états de délai OCP, Output On et Output Off. Guide d'utilisation de la série Keysight E36200...
Page 146 Affiche les paramètres actuels de la tension et de l’intensité de sortie. Utiliser le clavier numérique ou tournez les boutons Voltage ou Current pour ajuster ces paramètres. Valeurs de sortie Affiche la valeur réelle de la tension et de l’intensité de sortie. Affiche la puissance dans une vue à une seule sortie. Guide d'utilisation de la série Keysight E36200...
Page 147: Vue Enregistreur De Données
Commandes des traces Indique la trace de tension ou d’intensité affichée. Les pointillés (----) indiquent que la trace indiquée est désactivée. Sélectionnez la trace et appuyez sur [Enter] pour l’activer ou la désactiver. Guide d'utilisation de la série Keysight E36200...
Page 148: Schéma De Dimensions
Schéma de dimensions Dimensions de E36231A, E36232A, et E36234A Guide d'utilisation de la série Keysight E36200...
Page 149: Configuration De L'instrument
Avant de débrancher les câbles et les cordons de l'instrument, éteignez-le à l'aide de la touche d'alimentation [On/Standby] du panneau avant et débranchez-le de la source d'alimentation en déconnectant le cordon d'alimentation amovible. Guide d'utilisation de la série Keysight E36200...
Page 150: Préparation De L'instrument
La documentation Keysight série E36200 mentionnée ci-dessous peut être téléchargée gratuitement via notre site Web www.keysight.com/find/e36200manuals. – Guide d'utilisation des alimentations CC à sélection automatique de la gamme Keysight E36200 le présent manuel. – Guide de programmation des alimentations CC à sélection automatique de la gamme Keysight E36200.
Page 151: Intervalle D'étalonnage Recommandé
Intervalle d'étalonnage recommandé Keysight Technologies recommande un cycle d'étalonnage d'un an pour les alimentations CC à sélection automatique de la gamme E36200. Guide d'utilisation de la série Keysight E36200...
Page 152: Informations Sur Le Fusible
Replacez l’unité dans les pieds en caoutchouc vers le haut. adapté dans le porte-fusible. son orientation correcte. Localisez le porte-fusible comme indiqué dans l’image ci-dessus, et tirez le porte-fusible hors de l'alimentation électrique. Guide d'utilisation de la série Keysight E36200...
Page 153: Plages De Programmation
10,3 E36233A Simple/Parallèle : 30,9 Simple/En série : 20,6 Simple : 200 En série : 61,8 Parallèle : 41,2 En série/Parallèle : 400 E36234A Simple/Parallèle : 61,8 Simple/En série : 10,3 Simple : 200 En série : 123,6 Parallèle : 20,6 En série/Parallèle : 400 Guide d'utilisation de la série Keysight E36200...
Page 154: Installation
étant reliée à la terre. Branchez le cordon d’alimentation au connecteur de l’entrée CA situé à l’arrière de l’appareil. Si le cordon d'alimentation livré avec votre appareil est incorrect, contactez le bureau de vente et de maintenance Keysight le plus proche.
Page 155: Connexion Des Sorties
à l’avant du connecteur, dans l’emplacement (B) de la borne. La borne de masse de châssis est située sur le panneau avant par commodité. Intensité nominale maximale : E36231A/E36232A/E36234A (A) = 20 A (B) = 15 A E36233A (A) = 40 A Guide d'utilisation de la série Keysight E36200...
Page 156 Intensité maximale mΩ/pi mΩ/m suggérée (A) 1,59 2,53 4,02 13,2 6,39 20,9 10,2 33,3 16,1 52,9 25,7 84,2 Remarques : 1. Conducteur unique à l'air libre à 30 °C avec isolation Guide d'utilisation de la série Keysight E36200...
Page 157 Si des considérations de câblage nécessitent l'utilisation de bornes situées à distance de l'alimentation, connectez les bornes de sortie aux bornes de distribution à distance à l'aide d'une paire de fils torsadés ou blindés. Branchez chaque charge séparément aux bornes de distribution. Guide d'utilisation de la série Keysight E36200...
Page 158 à la sortie du panneau arrière. Mettez l’alimentation secteur CA hors tension avant de brancher des charges afin d’éviter toute détérioration des charges par les courants. Face avant Panneau arrière Guide d'utilisation de la série Keysight E36200...
Page 159: Connexions En Parallèle Et En Série (E36233A Et E36234A Seulement)
La connexion en parallèle de plusieurs modules de sortie permet d’obtenir une intensité supérieure à celle obtenue avec un seul module. Les figures qui suivent illustrent la connexion de deux sorties qui sont en mode Auto-parallèle. Face avant Guide d'utilisation de la série Keysight E36200...
Page 160 La figure de gauche illustre une mesure locale. Si la chute de tension dans les fils de charge pose des problèmes, la figure de droite montre comment connecter les fils de mesure directement au niveau de la charge. Guide d'utilisation de la série Keysight E36200...
Page 161 La connexion en série de plusieurs sorties permet d’obtenir une tension supérieure à celle obtenue avec un seul module. Les figures qui suivent illustrent la connexion de deux sorties à une charge unique en mode Auto-série. Face avant Guide d'utilisation de la série Keysight E36200...
Page 162: Branchements Pour Mesure 4 Fils (E36233A Et E36234A Seulement)
à distance ne dépendant pas des autres fonctions d'alimentation, elle peut être utilisée, quelle que soit la façon dont l'instrument est programmé. La mesure à distance n'a aucun effet sur le fonctionnement en courant constant. Guide d'utilisation de la série Keysight E36200...
Page 163 En cas de chute de tension dans les fils de charge, la tension mesurée par le circuit OVP peut être supérieure à celle qui est régulée au niveau de la charge. Guide d'utilisation de la série Keysight E36200...
Page 164 Dans les environnements extrêmement bruyants, il peut être nécessaire de blinder les fils de mesure. Mettez le blindage à la terre seulement à l'extrémité du bloc d'alimentation ; n'utilisez pas le blindage comme conducteur de mesure. Guide d'utilisation de la série Keysight E36200...
Page 165: Connexions De L'interface
1. Si vous n’avez pas encore installé de carte d’interface GPIB dans votre ordinateur, éteignez-le et installez-la. 2. Branchez votre instrument à la carte d'interface GPIB à l'aide d'un câble GPIB. 3. Utilisez l'utilitaire Connection Expert de la suite Keysight IO Libraries Suite pour configurer les paramètres de la carte GPIB.
Page 166 2. L’utilitaire Connection Expert de la suite Keysight IO Libraries permet d’ajouter l’alimentation et de vérifier la connexion. Pour ajouter l'instrument, demandez à Connection Expert de le rechercher. Si l’instrument demeure introuvable, ajoutez-le à...
Page 167 3. L’utilitaire Connection Expert de la suite Keysight IO Libraries permet d’ajouter l’alimentation et de vérifier la connexion. Pour ajouter l'instrument, demandez à Connection Expert de le rechercher. Si l’instrument demeure introuvable, ajoutez-le à...
Page 168 Lorsqu'une polarité négative est sélectionnée, un signal logique vrai est une tension basse sur la broche. Pour plus d'informations sur la configuration des fonctions du port numérique, reportez-vous à la section Utilisation du port de commande numérique. Guide d'utilisation de la série Keysight E36200...
Page 169: Installation De L'interface Gpib En Option
L'instrument ne doit jamais être connecté à l'alimentation ou aux entrées sur les bornes de sortie sans que le module GPIB ou la plaque de protection ne recouvre bien l'ouverture du panneau arrière. Les outils suivants sont nécessaires. – Tournevis plat Phillips Veillez à mettre l’instrument hors tension avant de continuer. Guide d'utilisation de la série Keysight E36200...
Page 170 Mettez le module dans l'appareil et faites glisser la précédente. carte GPIB vers la droite de sorte qu'elle affleure la tôle de l'instrument. Utilisez la vis retirée ci-dessus pour fixer la plaque GPIB. Ceci conclut la procédure d'installation GPIB. Guide d'utilisation de la série Keysight E36200...
Page 171: Montage De L'instrument Dans Une Armoire
Pour installer deux instruments côte à côte dans une baie, commandez le kit de liaison (5061-8769). Utilisez les rails de guidage dans l'armoire. Montage en armoire sans poignée (1CM104A) Kit de poignées avant (1CN107A) Montage en armoire avec poignée (1CP108A) Guide d'utilisation de la série Keysight E36200...
Page 172: Configuration De L'interface Distante
IP différente chaque fois qu'il se connecte au réseau. Keysight IO Libraries Suite Assurez-vous que la suite Keysight IO Libraries est installée avant de procéder à la configuration de l'interface distante. La suite Keysight IO Libraries est une série de logiciels de commande d'instruments gratuits qui découvre automatiquement des instruments et vous permet de commander des instruments sur LAN, USB, GPIB, RS-232 et d'autres interfaces.
Page 173: Configuration Du Lan
L'état LAN peut être différent des paramètres du menu de configuration du panneau avant - en fonction de la configuration du réseau. Les paramètres sont différents lorsque le réseau a affecté les siens automatiquement. Guide d'utilisation de la série Keysight E36200...
Page 174 LAN définis en usine. Appuyez sur Utilities > I/O Config > LAN Settings pour accéder à la fenêtre des paramètres du LAN. Dans ce menu, vous pouvez configurer manuellement les paramètres LAN. Guide d'utilisation de la série Keysight E36200...
Page 175 2. Sélectionnez le champ IP Address à l'aide des touches de navigation. Définissez l'adresse IP souhaitée et appuyez sur Back . 3. Appuyez sur Yes pour enregistrer le réglage. 4. Appuyez sur No pour annuler toutes les modifications et quitter sans enregistrer. Guide d'utilisation de la série Keysight E36200...
Page 176 – Ce paramètre est non volatile ; il n'est pas modifié par une remise sous tension ou la commande *RST ou SYSTem:PRESet. 1. Appuyez sur Utilities > I/O Config > LAN Settings > AutoDNS On pour configurer automatiquement l'adressage de l'instrument dans le serveur DNS. Guide d'utilisation de la série Keysight E36200...
Page 177 Un nom d'hôte est la partie hôte du nom du domaine qui est convertie en adresse IP. Chaque alimentation est livrée avec un nom d’hôte par défaut au format : Keysight-numéro de modèle-numéro de série, où numéro de modèle représente le numéro de modèle de l'alimentation à 6 caractères (par exemple, E36231A), et numéro de série correspond aux cinq derniers caractères du numéro de série de l’alimentation à...
Page 178: Utilisation De Sockets
Le nom du service mDNS est enregistré avec le service de désignation sélectionné. Chaque alimentation est livrée avec un nom de service par défaut au format : Keysight-numéro de modèle numéro de série, où numéro de modèle représente le numéro de modèle de l'alimentation à 7 caractères (par exemple, E36231A), et numéro de série correspond aux cinq derniers caractères du numéro de série de l’alimentation à...
Page 179: En Savoir Plus Sur Les Adresses Ip Et Leur Notation Par Points
8. Par exemple, « 192.168.020.011 » est équivalent à la décimale « 192.168.16.9 », car « .020 » est 16 exprimé en octal, et « .011 » (octal) est « 9 » (base 10). Pour éviter toute confusion, utilisez uniquement des valeurs décimales comprises entre 0 et 255 sans zéro d'en-tête. Guide d'utilisation de la série Keysight E36200...
Page 180: Commande À Distance
Commande à distance Vous pouvez contrôler l'instrument via SCPI à l’aide des bibliothèques Keysight IO Libraries ou via un panneau avant simulé avec l'interface Web de l'instrument. Interface Web Vous pouvez surveiller et contrôler l'instrument à partir d'un navigateur Web en utilisant l'interface Web de l'instrument.
Page 181 Lorsque vous cliquez sur l'onglet Control Instrument, l'instrument vous demandera un mot de passe (la valeur par défaut est keysight , cela ouvrira une nouvelle page, représentée ci-dessous. Cette interface vous permet d'utiliser l'instrument comme vous le feriez à partir du panneau avant. Notez les flèches incurvées qui vous permettent de « faire pivoter »...
Page 182: Détails Techniques De La Connexion
L’ID fournisseur : 0x2A8D, l'ID du produit est 0x0902 et le numéro de série de l'instrument est MY55160003. L'ID du produit varie selon le modèle : 0x2F02 (E36231A), 0x3002 (E36232A), 0x3302 (E36233A), et 0x3402 (E36234A). Guide d'utilisation de la série Keysight E36200...
Page 183: Utiliser Le Système D'aide Intégré
Appuyez sur Utilities > Test / Setup > Help pour afficher la liste des rubriques d'aide. Appuyez sur les touches de fonction fléchées ou utilisez les touches fléchées du panneau avant pour mettre en surbrillance la rubrique désirée. Appuyez ensuite sur Select . Guide d'utilisation de la série Keysight E36200...
Page 184 Utilities > Test / Setup > User Settings > Display Options > Help Lang . Sélectionnez ensuite la langue désirée. Les libellés des touches de fonction des menus et les messages des lignes d’état ne sont pas traduits. Guide d'utilisation de la série Keysight E36200...
Page 185: Mise À Jour Micrologicielle
à la version installée sur votre instrument, il n’est pas nécessaire de poursuivre cette procédure. Sinon, téléchargez l’utilitaire de mise à jour du micrologiciel et un fichier ZIP du micrologiciel. Des instructions détaillées sur la mise à jour du micrologiciel sont situées sur la page de téléchargement. Guide d'utilisation de la série Keysight E36200...
Page 186: Aide-Mémoire Des Menus Du Panneau Avant
Accède à l'autotest, à l'étalonnage et à la fonction d'aide, configure également les pré- férences de l'utilisateur et définit la date et l'heure. Error > Affiche la file d’attente des erreurs de l’instrument. Les erreurs seront effacées après la visualisation ou la réinitialisation de l'instrument. Guide d'utilisation de la série Keysight E36200...
Page 187 Crée, copie, supprime et renomme les fichiers et les dossiers sur un lecteur USB connecté au panneau avant. Vous permet également de capturer l'écran en cours dans un fichier bit- map (*.bmp) ou un fichier graphique de réseau portable (*.png). Verrouiller|Déverrouiller Verrouille et déverrouille l'écran. Guide d'utilisation de la série Keysight E36200...
Page 188: Fonctionnement Général
Ce chapitre décrit le fonctionnement général de la série E36200. Pour connaître les caractéristiques et les spécifications des alimentations CC programmables de la série E36200, reportez-vous à la fiche technique à l’adresse http://literature.cdn.keysight.com/litweb/pdf/5992- 2124EN.pdf. Guide d'utilisation de la série Keysight E36200...
Page 189: Mise En Marche De L'appareil
E36233A/E36234A : Appuyez sur l’une des deux touches [On] pour activer une sortie individuelle ou appuyez sur la touche [All On/Off] pour activer les deux sorties simultanément. En mode Meter View, l'alimentation mesure en continu et affiche la tension et l’intensité de sortie de chaque sortie. Guide d'utilisation de la série Keysight E36200...
Page 190: Affichez Le Journal Des Erreurs
– À l’exception des erreurs de test automatique, les erreurs sont effacées lors de la sortie du menu du journal des erreurs ou lors de la remise sous tension. Si vous pensez que l'alimentation présente un problème, reportez-vous à la section de dépannage du manuel Service Guide (en anglais). Guide d'utilisation de la série Keysight E36200...
Page 191: Contrôle Des Sorties
(les champs Set) de l’écran de la vue multimètre. Les touches de navigation permettent de sélectionner le champ, les touches du clavier numérique de saisir la valeur. La valeur devient active lorsque vous appuyez sur [Enter] . Guide d'utilisation de la série Keysight E36200...
Page 192 (E36231A et E36232A uniquement) : Paramètres Plage de sortie Valeur par défaut Tension E36231A Plage 1 : 0 à 8,24 V Plage 2 : 0 à 20,6 V E36232A Plage 1 : 0 à 25,75 V Plage 2 : 0 à 51,5 V Guide d'utilisation de la série Keysight E36200...
Page 193: Étape 3 - Activer La Sortie
Si la résistance de charge de sortie est supérieure au réglage de la tension divisé par le réglage de l’intensité, l'instrument fonctionnera en mode de tension constante (CV). L’intensité sera égale à la tension divisée par la Guide d'utilisation de la série Keysight E36200...
Page 194 Pour activer uniquement la sortie 1 : OUTP ON,(@1) Pour activer les sorties 1 et 2 : OUTP ON,(@1,2) Pour mesurer la tension de sortie et l’intensité de sortie 1 : MEAS:VOLT? (@1) MEAS : CURR? (@1) Guide d'utilisation de la série Keysight E36200...
Page 195: Utilisation De La Fonction De Protection
Appuyez sur OVP State Off pour désactiver la protection contre les surintensités. Pour définir la protection contre les surtensions, saisissez une valeur de surtension dans le champ OV Protection (Protection contre les surtensions). Guide d'utilisation de la série Keysight E36200...
Page 196 été programmée, ou lorsque la charge de sortie est connectée. Dans la plupart des cas, ces conditions temporaires ne sont pas considérées comme une défaillance de protection contre les surintensités Guide d'utilisation de la série Keysight E36200...
Page 197: Désactive Un Ovp Et Un Événement Ocp
CURR:PROT:DEL 3 (@1) Pour régler le temporisateur de délai de protection contre les surintensités de la sortie 1 sur le basculement CC : CURR:PROT:DEL:STAR CCTR (@1) Pour désactiver la protection de la sortie 1 : OUTP:PROT:CLE (@1) Guide d'utilisation de la série Keysight E36200...
Page 198: Indication De La Mesure À 2 Fils Ou 4 Fils
à 4 fils. Par défaut, 2w est sélectionné. À partir de l'interface distante : Pour régler le relais de mesure à distance sur la mesure à 4 fils à la sortie 1 : VOLT:SENS EXT (@1) Guide d'utilisation de la série Keysight E36200...
Page 199: Spécifier La Vitesse De Balayage De Tension
Pour régler la vitesse de balayage de tension ascendante à 5 volts/seconde sur la voie 1 : VOLT:SLEW:RIS 5, (@1) Pour régler la vitesse de balayage de tension descendante à la valeur maximum sur la voie 1 : VOLT:SLEW:FALL MAX, (@1) Guide d'utilisation de la série Keysight E36200...
Page 200: Utiliser L'opération De Suivi (E36233A/E36234A Uniquement)
1 et de la sortie 2. En mode de suivi, si l'indicateur CC est allumé, choisissez une limite d’intensité plus élevée pour l'alimentation. À partir de l'interface distante : Pour activer le mode de suivi : OUTP:TRAC ON Guide d'utilisation de la série Keysight E36200...
Page 201: Configuration De La Séquence Activation Désactivation De La Sortie (E36233A Et E36234A Uniquement)
Appuyez sur Output Settings pour accéder aux paramètres On/Off Delays. Entrez les On Delays et Off Delays pour toutes les sorties qui feront partie de la séquence de délais d’activation/désactivation. Les valeurs peuvent varier de 0 à 3600 secondes. Guide d'utilisation de la série Keysight E36200...
Page 202: Étape 3 - Couplage Des Sorties Sélectionnées
Dès que le délai des sorties a été défini, appuyez sur [All On/Off] pour démarrer la séquence de délais d'activation ou de désactivation. Les touches [All On/Off] de toutes les sorties activent ou désactivent TOUTES les sorties, qu'elles soient confi- gurées pour faire partie d’une séquence de délais d’activation/désactivation ou non. Guide d'utilisation de la série Keysight E36200...
Page 203 Pour programmer les délais d’activation/désactivation pour les sorties 1 à 2 : OUTP:DEL:RISE 0.01,(@1) OUTP:DEL:RISE 0.02,(@2) OUTP:DEL:FALL 0.04,(@1) OUTP:DEL:FALL 0.03,(@2) Pour inclure uniquement les sorties 1 et 2 dans une séquence : OUTP:COUP:CHAN CH1,CH2 Pour activer deux sorties couplées dans une séquence : OUTP ON (@1:2) Guide d'utilisation de la série Keysight E36200...
Page 204: Spécifier Le Mode De Fonctionnement (E36233A Et E36234A Seulement)
Connexions pour plus de détails. À partir de l'interface distante : Pour activer le mode Auto-série : OUT:PAIR SER Pour activer le mode Auto-parallèle : OUT:PAIR PAR Pour activer le mode de suivi : OUTP:TRAC ON Guide d'utilisation de la série Keysight E36200...
Page 205: Utilisation Du Port De Commande Numérique
La figure ci-dessus illustre les circuits de relais types ainsi que les connexions de circuit d'interface numérique à l'aide des fonctions d'E/S numériques. Sur le panneau avant : 1. Appuyez sur Utilities > I/O Config > Digital IO pour accéder à la fenêtre d’E/S numérique. Guide d'utilisation de la série Keysight E36200...
Page 206 Pour configurer la polarité de la broche sur positive pour les broches 1 à 3 : DIG:PIN 1:POL POS DIG:PIN 2:POL POS DIG:PIN 3:POL POS Pour envoyer une valeur binaire pondérée pour configurer les broches 1 à 3 avec « 111 » : DIG:OUTP:DATA 7 Guide d'utilisation de la série Keysight E36200...
Page 207: Entrée Numérique
Notez que le signal de sortie de défaillance demeure verrouillé tant que l'anomalie n'a pas été résolue et que le circuit de protection n'a pas été désactivé. La fonction sélectionnée pour la broche est ignorée. La broche 2 doit être reliée à la masse du circuit externe. Guide d'utilisation de la série Keysight E36200...
Page 208: Entrée D'inhibition
3. Appuyez sur Function et sélectionnez Inhibit In pour configurer la broche 3 comme une entrée d'inhibition. Appuyez sur Back pour retourner à la page précédente. 4. Configurez la polarité pour la broche 3. Appuyez sur Polarity Pos pour sélectionner Positive et Polarity Neg pour sélectionner Negative. Guide d'utilisation de la série Keysight E36200...
Page 209: Protection Du Système De Défaillance/Inhibition
Pour régler le mode d'inhibition sur Activé : OUTP:INH:MODE LIVE Pour désactiver le signal d'inhibition : OUTP:INH:MODE OFF Protection du système de défaillance/inhibition La figure suivante illustre plusieurs méthodes de connexion des broches de défaillance/inhibition du connecteur. Guide d'utilisation de la série Keysight E36200...
Page 210: Entrée De Déclenchement
Cela activera les signaux de déclenchement d'entrée sur les broches numériques configurées. Un déclenchement est généré lorsqu'un signal externe répondant aux critères du signal est appliqué à n'importe quelle broche d'entrée de déclenchement configurée. Guide d'utilisation de la série Keysight E36200...
Page 211: Sortie De Déclenchement
Appuyez sur Back pour retourner à la page précédente. 4. Configurez la polarité pour chaque broche. Appuyez sur Polarity Pos pour sélectionner Positive et Polarity Neg pour sélectionner Negative. Sélectionnez et programmez les autres broches de la même manière. Guide d'utilisation de la série Keysight E36200...
Page 212: Relais De Sortie
Negative. Sélectionnez et programmez les autres broches de la même manière. À partir de l'interface distante : Pour sélectionner la fonction de sortie de déclenchement : DIG:PIN1:FUNC REL Pour sélectionner la polarité de la broche : DIG:PIN1:POL POS DIG:PIN1:POL NEG Guide d'utilisation de la série Keysight E36200...
Page 213: Commandes De Couplage Des Sorties
Commandes de couplage des sorties Cette fonction permet de connecter ensemble plusieurs alimentations de la série E36200 de Keysight et de synchroniser la séquence d'activation ou de désactivation des sorties sur les appareils. Chaque alimentation synchronisée doit posséder au moins une sortie couplée.
Page 214 Ceci s'applique aux touches On et Off du panneau avant, au serveur Web, et aux commandes SCPI. L'activation ou la désactivation des sorties à l'aide des touches [All On/Off] du panneau avant provoque l'activation ou la désactivation de toutes les sorties couplées et non couplées de cette alimentation. Guide d'utilisation de la série Keysight E36200...
Page 215: Utilisation De L'arb Des Sorties
Utilisez les touches de navigation pour parcourir la liste. Appuyez sur Delete si vous souhaitez supprimer l'étape sélectionnée ou sur Clear All si vous souhaitez supprimer toutes les étapes de la liste. Guide d'utilisation de la série Keysight E36200...
Page 216: Étape 2 - Configurer La Séquence Des Sorties
Active la case à cocher pour définir l’étape qui générera un signal de déclenchement à la fin de l'étape (EOST). Pour plus de paramètres, appuyez sur Properties pour ouvrir la fenêtre Output LIST Properties. Configurez l’Output LIST en conséquence. Reportez-vous au tableau ci-dessous pour plus de détails. Guide d'utilisation de la série Keysight E36200...
Page 217 Maintient la sortie à sa valeur immédiate. Stp (Step) Fait passer la sortie au niveau déclenché lorsqu'un déclenchement se produit. Lst (List) Permet la conformité de la sortie aux valeurs de la liste lorsqu'un déclenchement se produit. Guide d'utilisation de la série Keysight E36200...
Page 218: Étape 3 - Exécuter La Liste De Séquence Des Sorties
Lorsque le système transitoire en mode étape est déclenché, il est impossible de configurer les propriétés telles que le mode de tension, le mode d’intensité, la source de déclenchement et le délai de déclenchement. Guide d'utilisation de la série Keysight E36200...
Page 219 CURR:MODE LIST, (@1) Pour régler la source de déclenchement de la sortie 1 sur Key/Immediate : TRIG:SOUR IMM, (@1) Pour activer la sortie 1 : OUTP ON, (@1) Pour lancer et exécuter la liste : INIT (@1) Guide d'utilisation de la série Keysight E36200...
Page 220: Utilisation De La Fonction D'enregistreur De Données
Étape 3 : 4 V ; 0,1 A ; 1 s Étape 4 : 5 V ; 0,1 A ; 1 s Nombre de répétitions : 5 Rythme : Délai Mode de tension : Liste Mode d’intensité : Liste Source de déclenchement : Touche List Run/Stop Key Guide d'utilisation de la série Keysight E36200...
Page 221: Étape 2 - Configurer Les Traces De L'enregistreur De Données
– Laissez la durée et la période d'échantillonnage par défaut à 30 s et 200 ms respectivement. – Réglez la source de déclenchement sur la touche Run/Stop en appuyant sur Trig Src Key . Guide d'utilisation de la série Keysight E36200...
Page 222: Étape 4 - Activer La Sortie 1, Démarrer Le Séquencement Et Enregistrer Les Données
Appuyez sur le File Name (Nom de fichier) situé dans le menu des propriétés de l’enregistreur de données pour spécifier un nom de fichier. Guide d'utilisation de la série Keysight E36200...
Page 223: Étape 5 - Exporter Les Données
LIST:VOLT 1,2,3,4,5, (@1) LIST:CURR 0.1,0.1,0.1,0.1,0.1, (@1) LIST: DWELL 1,1,1,1,1, (@1) LIST:COUNT 5, (@1) LIST: STEP AUTO, (@1) VOLT:MODE LIST, (@1) CURR:MODE LIST, (@1) Pour démarrer le système de déclenchement : TRIG:SOUR BUS INIT (@1) Guide d'utilisation de la série Keysight E36200...
Page 224: Vue Enregistreur De Données
à l’écran. La partie noire représente les données qui ne sont pas affichées. Temps/div Indique le réglage de la base de temps horizontale. Cela peut être ajusté en utilisant Time/Div + et Time/Div – horizontal dans les Waveform Settings. Guide d'utilisation de la série Keysight E36200...
Page 225: Réglage De L'affichage De La Forme D'onde
Appuyez sur la première touche de fonction pour basculer entre Vertical et Horizontal pour afficher le menu des paramètres verticaux et horizontaux. Le menu des paramètres verticaux changera en fonction de la trace sélectionnée. Guide d'utilisation de la série Keysight E36200...
Page 226: Propriétés De L'enregistreur De Données Et Paramètres De La Forme D'onde
Configure l’emplacement de la forme d'onde (vers la droite ou vers la gauche) par rapport à la référence de décalage horizontale. Le point de déclenchement est repéré par une flèche en trait plein. Guide d'utilisation de la série Keysight E36200...
Page 227 Si la case Log Min./Max. est cochée, la taille du fichier généré sera triplée. La valeur par défaut est Off. Action requise : Appuyez sur Lg MinMax pour basculer entre Off et On. Guide d'utilisation de la série Keysight E36200...
Page 228: Sauvegarder L'enregistrement De Données
Sauvegarder l'enregistrement de données Appuyez sur File Selection pour choisir entre l’enregistrement interne ou externe. p Sélectionnez Int pour sauvegarder les données dans la mémoire interne ou Ext pour sauvegarder les données dans le lecteur USB. Guide d'utilisation de la série Keysight E36200...
Page 229 Appuyez sur Save Path pour parcourir et spécifier l'emplacement où le journal sera enregistré. Utilisez les touches de navigation du panneau avant pour parcourir la liste. Les flèches à gauche et à droite réduisent ou développent un dossier pour masquer ou afficher ses fichiers. Guide d'utilisation de la série Keysight E36200...
Page 230 Les données exportées sont au format .csv. Pour plus de détails sur la façon d’indiquer l'emplacement d'enregistrement et le nom de fichier, reportez-vous à la section Enregistrer le journal des données. Guide d'utilisation de la série Keysight E36200...
Page 231 Appuyez sur Browse pour parcourir et sélectionner le fichier dans le répertoire. Vous pouvez sélectionner depuis la mémoire interne ou externe lecteur USB). Appuyez sur Select pour sélectionner le fichier ou Cancel pour annuler. Appuyez sur Load pour charger le fichier. Guide d'utilisation de la série Keysight E36200...
Page 232: Verrouillage/Déverrouillage Du Panneau Avant
USB connecté au port USB avant. Pour configurer le chemin d’enregistrement des captures d'écran, reportez-vous au Menu des utilitaires - Gérer les fichiers pour plus de détails. Guide d'utilisation de la série Keysight E36200...
Page 233: Menu Des Utilitaires
– Paramètres de LISTE des sorties – Paramètres de déclenchement – Données de sortie d'E/S numériques et paramètre du bus – Source de déclenchement de l'enregistreur de données 1. Applicable aux modèles E36233A et E36234A uniquement Guide d'utilisation de la série Keysight E36200...
Page 234: Paramètres D'enregistrement
Store in State 0 à State 9 Sélectionne le numéro d’état pour stocker l’état de l’instrument. Set PwrOn Yes, No Sélectionnez ‘Oui’ pour charger l’état sauvegardé à la mise sous tension. Store Enregistre l'état. Guide d'utilisation de la série Keysight E36200...
Page 235 Vous permet de parcourir et de spécifier l'emplacement où le dossier sera placé. Folder Name Spécifie le nom du dossier. Utilisez le clavier virtuel pour saisir le nom de dossier désiré. Create Folder Crée un nouveau dossier à l'emplacement indiqué. Guide d'utilisation de la série Keysight E36200...
Page 236: Paramètres De Rappel
Sélectionnez l'état que vous souhaitez rappeler. Recall Rappeler l'état. De : Ext vous permet de rappeler l’état de l'instrument depuis le lecteur USB externe inséré dans le port USB du panneau avant de l'instrument. Guide d'utilisation de la série Keysight E36200...
Page 237: Paramètre À La Mise Sous Tension
(Default) ou des états définis par l'utilisateur (State 0 à State 9). Appuyez sur Set Power On pour enregistrer le réglage. Définir les valeurs par défaut Set to Defaults charge l’état par défaut de l’instrument. Guide d'utilisation de la série Keysight E36200...
Page 238: Menu Des Utilitaires - Configuration E/S
LAN Reset supprime également les mots de passe d'interface Web définis par l'utilisateur. Paramètres LAN LAN Settings ouvre la fenêtre ci-dessous. Set to Defaults réinitialise les paramètres réseau local à leurs valeurs d'usine par défaut. Guide d'utilisation de la série Keysight E36200...
Page 239: E/S Numériques
Polarity permet la configuration de la polarité sur positive ( POS ) ou négative ( NEG ) pour la broche sélectionnée. Out active ( 1 ) ou désactive ( 0 ) les données de sortie de la broche sélectionnée. Guide d'utilisation de la série Keysight E36200...
Page 240: Gpib En Option
GPIB en option GPIB vous permet de définir l'adresse GPIB à une valeur comprise entre 0 et 30. Après avoir modifié l'adresse, redémarrez l'instrument pour que la modification prenne effet. Guide d'utilisation de la série Keysight E36200...
Page 241: Menu Des Utilitaires - Test / Setup
à l'utilisateur et redémarre l'instrument. Étalonnage Calibration accède à la procédure d'étalonnage de l'instrument. Le code d'accès de sécurité par défaut est 0. Appuyez sur Login pour accéder aux options d’étalonnage. Guide d'utilisation de la série Keysight E36200...
Page 242: Self-Test
!Err " est affiché sur le panneau avant. Enregistrez le code d'erreur et le message et contactez l’assistance Keysight le cas échéant. – Si l'autotest complet est réussi, il y a de grandes chances que le bloc d’alimentation soit opérationnel.
Page 243: Plage Basse
Utilisez les touches de navigation du panneau avant pour régler l’année, le mois, le jour, l’heure ou les minutes. Plage basse Low Range permet d'activer ou de désactiver la mesure de courant la plus faible. Guide d'utilisation de la série Keysight E36200...
Page 244: Aide
Appuyez sur Select pour afficher le contenu de l'aide. About vous permet d’afficher le numéro de modèle, la description et le numéro de série de l'instrument. Guide d'utilisation de la série Keysight E36200...
Page 245: Menu Des Utilitaires - Erreur
- À l’exception des erreurs de test automatique, les erreurs seront effacées après que vous les ayez lues ou après la réinitialisation de l'instrument. Si vous pensez que l'alimentation présente un problème, reportez-vous à la section « Dépannage » du manuel Service Guide (en anglais). Guide d'utilisation de la série Keysight E36200...
Page 246: Menu Des Utilitaires - Gérer Les Fichiers
Rename : pour renommer un fichier ou un dossier, appuyez sur Rename . Browse pour accéder au dossier ou au fichier à renommer, puis appuyez sur Select . Appuyez sur New Name , saisissez un nouveau nom et appuyez sur Done . Appuyez sur Perform Rename > Back . Guide d'utilisation de la série Keysight E36200...
Page 247: Parcourir
Char et Next Char pour déplacer le curseur dans la zone où le nom est saisi. Dans l'image ci-dessous, il n'y a pas de touche de fonction Next Char car le curseur est à la fin. Appuyez sur Done pour confirmer le nouveau nom du fichier ou Cancel pour annuler. Guide d'utilisation de la série Keysight E36200...
Page 248: Caractéristiques Et Spécifications
3 Caractéristiques et spécifications Pour connaître les caractéristiques et les spécifications des alimentations CC à sélection automatique de la gamme E36200, reportez-vous à la fiche technique à l’adresse http://- literature.cdn.keysight.com/litweb/pdf/5992-3747EN.pdf. Guide d'utilisation de la série Keysight E36200...
Page 249 Ces informations peuvent faire l'objet de modifications sans préavis. © Keysight Technologies, Inc. 2019, 2020 Édition 1, 30 juin 2020 Imprimé en Malaisie  E36200-90002 www.keysight.com...

This manual is also suitable for:

E36231a E36232a E36233a E36234a

Keysight E36200 Series User Manual

English

Français

Available languages

Quick Links

Chapters

Need help?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Keysight E36200 Series

Summary of Contents for Keysight E36200 Series
