Page 1
Installation and Maintenance manual TIE BAR ULTRAFLEX page 2 pag. 17 page 33 PARTNER (Dr./Dis./Des. n° 37124 18/12/2020)
Page 2
ULTRAFLEX production is since ever synonymous of reliability and safety. All ULTRAFLEX products are designed and manufactured to ensure the best performance. To ensure your safety and to maintain a high quality level, ULTRAFLEX products are guaranteed only if they are used with original spare parts.
ULTRAFLEX Installation and Maintenance Manual DOCUMENT REVISIONS Rev. Rev. Date Date Revision description Revision description 18/12/2020 First edition page 4 of 51 - TIE BAR A98...
We remind you that only marked steering systems must be used on the boats marked We inform you that the ULTRAFLEX warranty is null if some ULTRAFLEX components are installed on a steering system together with products of other brands.

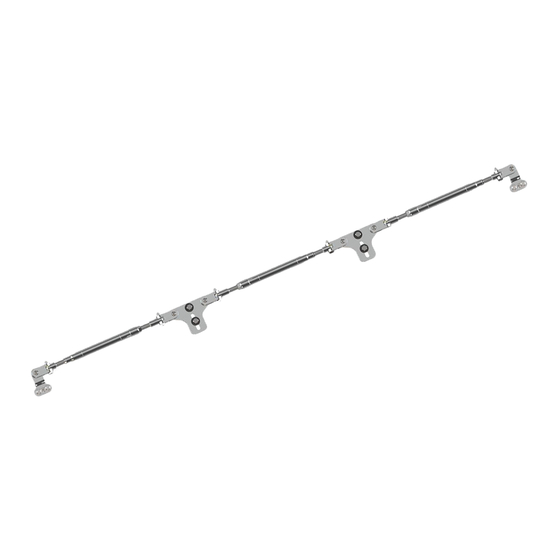

1 PRODUCT DESCRIPTION 1.1 General features The bar A98 is completely made up of stainless steel and it is already preassembled. Its length can be adjusted: the distance between centers varies from 660 mm (26’’) to 812 mm (32''). It is compatible with:...
4. Bag F with screws (2x) NOTE The bag number 3 must be used only with the following motors: - Mercury 175/200/225 V6 Fourstroke - Mercury 250/275/300 V8 Fourstroke - Mercury OPTIMAX V6 page 8 of 51 - TIE BAR A98...
14 mm hexagon wrench 22 mm hexagon wrench 4mm hex key Loctite® 270 Cross slot screwdriver 2.2 A98 Installation Install the cylinders on the external motors by carrying out the instructions indicated in the manual. NOTE The operations described in point 3 PRE-ASSEMBLY INSTALLATION can be carried out before installing the cylinders on the engines.
Page 10
NOTE This operation must be carried out on each bracket immediately after tightening the two screws (13). DANGER Failure to tighten the dowels will result in personal injury or damage to property. page 10 of 51 - TIE BAR A98...
Page 11
1" (25.4 mm) (see picture). WARNING Follow the engine adjustment procedure exactly. WARNING In case of different mounting heights, the height difference between the central and side engines must be less than 44.5 mm (1 ¾ in.). page 11 of 51 TIE BAR A98...
Page 12
(18) using a 22 mm wrench with a tightening torque of 40 [Nm] (29.52 [lb ∙ ft]) by means of a second wrench on the end element (19). page 12 of 51 - TIE BAR A98...
Page 13
Check if the engine can also tilt independently and in different steer- ing positions. CAUTION In no event shall the bar and/or its connections constitute a limitation to the steering allowed by the installed steering system and to the lifting of the engines. page 13 of 51 TIE BAR A98...
In case of disassembly of the self-locking nuts and of the C and H elements (see the pictures above), they must be replaced. (please contact our technical service department). 3.2 Extraordinary maintenance Technical service For any information or for assistance with unusual applications please contact our technical support personnel (See paragraph "Introduction"). page 14 of 51 - TIE BAR A98...
When for any reason, the system is put out of service, it is necessary to follow some rules in order to respect the environment. Sheaths, pipelines, plastic or non-metallic components must be disassembled and disposed of separately. page 15 of 51 TIE BAR A98...
Page 16
ULTRAFLEX Installation and Maintenance Manual NOTES page 16 of 51 - TIE BAR A98...
Page 17
ULTRAFLEX Installation and Maintenance Manual NOTES page 17 of 51 TIE BAR A98...
Page 18
ULTRAFLEX Manuel d’installation et d’entretien NOTES page 18 de 51 - BARRE D'ACCOUPLEMENT A98...
Page 19
Manuale di installazione e manutenzione BARRA D'ACCOPPIAMENTO ULTRAFLEX SOCIO...
Page 20
Gentile Cliente, La ringraziamo per aver scelto un prodotto ULTRAFLEX. ULTRAFLEX è da anni un punto di riferimento nei sistemi di guida nel settore della nautica da diporto e profes- sionale. Da sempre la produzione ULTRAFLEX è sinonimo di grande affidabilità e sicurezza.
Page 22
ULTRAFLEX Manuale di installazione e manutenzione INDICE DELLE REVISIONI DEL DOCUMENTO Rev. Rev. Data Data Descrizione della revisione Descrizione della revisione 18/12/2020 Prima realizzazione pag. 22 di 51 - BARRA D'ACCOPPIAMENTO A98...
Page 23
= chilometri/ora 10 m.p.h. = 8,69 nodi 10 m.p.h. = 16,1 km/h 10 nodi = 11,5 m.p.h. 10 nodi = 18,5 km/h 10 km/h = 6,21 m.p.h. PRUA 10 km/h = 5,4 nodi (BOW) pag. 23 di 51 BARRA D'ACCOPPIAMENTO A98...
Page 24
GARANZIA ULTRAFLEX garantisce che i suoi prodotti sono costruiti a regola d'arte e che sono privi di difetti di fabbricazione e di materiali. Questa garanzia è valida per un periodo di due anni decorrenti dalla data di fabbricazione dei prodotti ad eccezione dei casi in cui questi siano installati ed usati su barche da lavoro o comunque su barche ad utilizzo commerciale, nel qual caso la garanzia è...
Page 25
Manuale di installazione e manutenzione 1 DESCRIZIONE DEL PRODOTTO 1.1 Caratteristiche generali La barra A98 è costruita interamente in acciaio inossidabile ed è fornita già preassemblata. La lunghezza è re- golabile: gli interassi variano da 660 mm (26’’) a 812 mm (32’’). È...
Page 26
4. Sacchetto F con viterie (2x) NOTA Il sacchetto numero 3 è da utilizzarsi unicamente con i seguenti motori: - Mercury 175/200/225 V6 Fourstroke - Mercury 250/275/300 V8 Fourstroke - Mercury OPTIMAX V6 pag. 26 di 51 - BARRA D'ACCOPPIAMENTO A98...
Page 27
Chiave esagonale 14 mm Chiave a brugola con Loctite® 270 Cacciavite a croce esagono da 4mm 2.2 Installazione A98 Installare i cilindri sui motori esterni seguendo le istruzioni fornite all'interno del relativo manuale. NOTA Le operazioni descritte al punto 3 INSTALLAZIONE PREASSEMBLATI possono essere eseguite prima di installare i cilindri sui motori.
Page 28
24,6 Nm [18,14 lb∙ft]. NOTA Questa operazione deve essere effettuata, su ciascuna staffa, subito dopo il serraggio delle due viti (13). PERICOLO Il mancato serraggio dei grani provoca danni a persone o cose. pag. 28 di 51 - BARRA D'ACCOPPIAMENTO A98...
Page 29
Seguire pedissequamente la procedura di regolazione dei motori. AVVERTENZA In caso di differente altezza di montaggio, la differenza di altezza tra il motore centrale e quelli laterali deve essere inferiore a 44.5 mm (1 ¾ in.). pag. 29 di 51 BARRA D'ACCOPPIAMENTO A98...
Page 30
Una volta completata la operazione 5, allo scopo di evitare variazioni accidentali delle barre, occorre bloccarle serrando la ghiera (18) utilizzando una chiave da 22 mm con una coppia di serraggio di 40[Nm] (29,52 [lb∙ft]) aiutandosi con una seconda chiave sull'elemento di estremità (19). pag. 30 di 51 - BARRA D'ACCOPPIAMENTO A98...
Page 31
ATTENZIONE In nessun caso la barra e/o le connessioni della stessa dovranno costituire una limitazione alla sterzatura consentita dal sistema di guida installato ed al sollevamento dei motori stessi. pag. 31 di 51 BARRA D'ACCOPPIAMENTO A98...
Page 32
(Contattare il nostro servizio assistenza). 3.2 Manutenzione straordinaria Assistenza tecnica Per qualsiasi informazione o per assistenza relativa ad applicazioni particolari, Vi invitiamo a contattare il no- stro servizio di assistenza tecnica (Vedi paragrafo "Lettera informativa"). pag. 32 di 51 - BARRA D'ACCOPPIAMENTO A98...
Page 33
Qualora si intenda, per qualsiasi motivo, mettere fuori servizio la barra di accoppiamento, è necessario os- servare alcune regole fondamentali atte a salvaguardare l’ambiente. Guaine, condotti flessibili, componenti di materiale plastico o comunque non metallico, dovranno essere smontati e smaltiti separatamente. pag. 33 di 51 BARRA D'ACCOPPIAMENTO A98...
Page 34
ULTRAFLEX Manuale di installazione e manutenzione NOTE pag. 34 di 51 - BARRA D'ACCOPPIAMENTO A98...
Page 35
ULTRAFLEX Manuale di installazione e manutenzione NOTE pag. 35 di 51 BARRA D'ACCOPPIAMENTO A98...
Page 36
ULTRAFLEX Manuale di installazione e manutenzione NOTE pag. 36 di 51 - BARRA D'ACCOPPIAMENTO A98...
Page 37
Manuel d’installation et d’entretien BARRE D'ACCOUPLEMENT ULTRAFLEX ASSOCIE...
Page 38
Vérifier la conformité des produits aux prescriptions de la directive 2013/53/EU. "ULTRAFLEX avec plus de 80 années d’expérience dans le domaine nautique, est aujourd’hui une industrie de pointe sur échelle mondiale dans la production de systèmes de gouvernement mécaniques, hydrauliques, électroniques, boîtes de commande et volants pour bateaux moteur pour la plaisance, la pêche ou le travail...
ULTRAFLEX Manuel d’installation et d’entretien INDEX DES REVISIONS DU DOCUMENT Rév. Rév. Date Date Description de la révision Description de la révision 18/12/2020 Première réalisation page 40 de 51 - BARRE D'ACCOUPLEMENT A98...
GARANTIE La Société ULTRAFLEX garantit que ses produits sont fabriqués à règles d’art et qu’ils n’ont aucun défaut de fabrica- tion et de matériels. Cette garantie a une validité de deux années à partir de la date de fabrication des produits à...
1 DESCRIPTION DU PRODUIT 1.1 Caractéristiques générales La barre A98 est fabriquée complètement en acier inoxydable et elle est déjà préassemblée. Sa longueur est réglable même après l’avoir installée. Les distances entre-axes varient de 660 mm (26’’) à 812 mm (32’’).
4. Sac F avec vis (2x) NOTE Le sac numéro 3 doit être utilisé seulement avec les moteurs suivants: - Mercury 175/200/225 V6 Fourstroke - Mercury 250/275/300 V8 Fourstroke - Mercury OPTIMAX V6 page 44 de 51 - BARRE D'ACCOUPLEMENT A98...
Clé hexagonale 14 mm Clé hexagonale 22 mm Clé mâle six pans de Tournevis cruciforme Loctite® 270 2.2 Installation A98 Installer les vérins dans les moteurs extérieures consultant les instructions fournies à l'intérieur de leur manuel. NOTE Les opérations décrites au point 3 INSTALLATION DES COMPOSANTS PRE-ASSEMBLES peuvent être effectuées...
Page 46
Cette opération doit être effectuée, sur chaque étrier, immédiatement après avoir serré les deux vis (13). DANGER Si les goujons ne sont pas serrés, cela peut provoquer des dommages corporels ou matériels. page 46 de 51 - BARRE D'ACCOUPLEMENT A98...
Page 47
Suivre exactement la procédure de réglage des moteurs. AVERTISSEMENT En cas de hauteur de montage différente, la différence de hauteur entre les moteurs centraux et latéraux doit être inférieure à 44,5 mm (1 ¾ in.). page 47 de 51 BARRE D'ACCOUPLEMENT A98...
Page 48
(18) à l'aide d'une clé de 22 mm avec un couple de serrage de 40[Nm] (29,52 [lb∙ft]) en utilisant une deuxième clé sur l'élément d'extrémité (19). page 48 de 51 - BARRE D'ACCOUPLEMENT A98...
Page 49
La barre et/ou les connexions de la barre elle-même ne doivent, en aucun cas, constituer une limitation à la direction permise par le système de gouvernement installé et au relevage des moteurs eux-mêmes. page 49 de 51 BARRE D'ACCOUPLEMENT A98...
(Contacter notre service d’assistance). 3.2 Entretien extraordinaire Assistance technique Pour n'importe quelle information ou pour assistance relative à des applications particulières, nous vous invi- tons à contacter notre service d'assistance technique (Voir paragraphe "Lettre d'information"). page 50 de 51 - BARRE D'ACCOUPLEMENT A98...
Si la barre d'accouplement doit être mise hors service pour quelques raisons que ce soit, les règles fondamen- tales suivantes doivent être observées pour la protection de l'environnement. Gaines, conduits flexibles, composants de matériel plastique ou non métalliques, devront être désassemblés et éliminés séparément. page 51 de 51 BARRE D'ACCOUPLEMENT A98...
Page 52
ULTRAFLEX S.p.A. 16015 Casella (Genova) Italia - Via Crose, 2...
