Bedienungsanleitung...................................................... 5
DE
EN
FR
IT
Rev. 00 / 10.09
Operating Instructions.................................................... 27
Mode d'emploi ................................................................. 48
Istruzioni per l'uso .......................................................... 70
Andreas Hettich GmbH & Co. KG

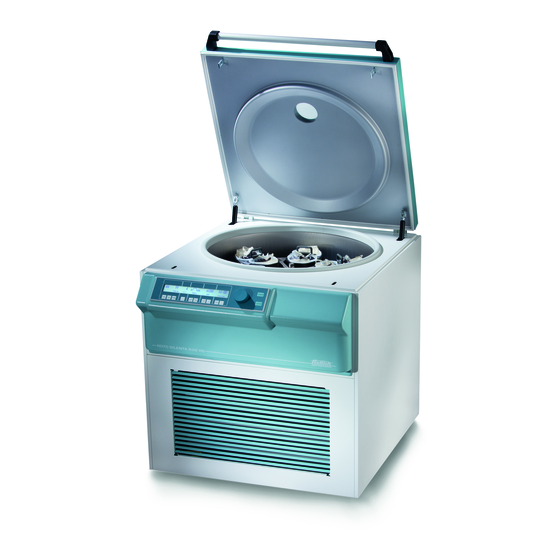

ROTO SILENTA 630 RS
AB5005DEENFRIT
