取扱説明書
（国内販売用）
セラミック用スプレーガン
この取扱説明書に示された警告事項および注意事項は必ず守ってください。
使用時に不用意な塗料の噴出や、有機溶剤の吸引により重大な身体上の障害を起こすことがあります。
印付きの下記マークは、安全上、特に重要な項目ですので必ずお守りください。
警告内容を怠った場合、人が死亡又は重傷を負う可能性が想定されることを示します。
注意内容を怠った場合、人が傷害を負う可能性、または物的損害の発生する可能性が想定
されることを示します。
この記号は、機械の性能や機能を十分に発揮してお使いいただくために守っていただきたい
内容を示しています。尚、本取扱説明書で示す安全事項は、必要最低限のものであります。
国や自治体の消防、電気、安全関連の法規、規則又、それぞれの企業や事業所で規則、
規定として守るべき事項に従ってください。
重要仕様
最高使用圧力
０．７０ＭＰａ
騒音値
８５ｄＢ（Ａ）
条
吹付条件
推奨使用条件
件
測定位置
スプレーガンより後方へ１ｍ 地面より高さ１．６ｍ
使用温度範囲
雰囲気温度５℃〜４０℃ 流体温度５℃〜４３℃（液体、気体）
主要仕様
塗料
形 式
供給
方式
ZP2-H15
ZP2-H20
圧送式
ZP2-H25
※1 吹付空気圧力は引金を引き空気を流した時のスプレーガン入口圧力です。
※2 吹付ガン距離：250mm、塗料粘度：20 秒/NK-2 で吹き付けた条件となります。

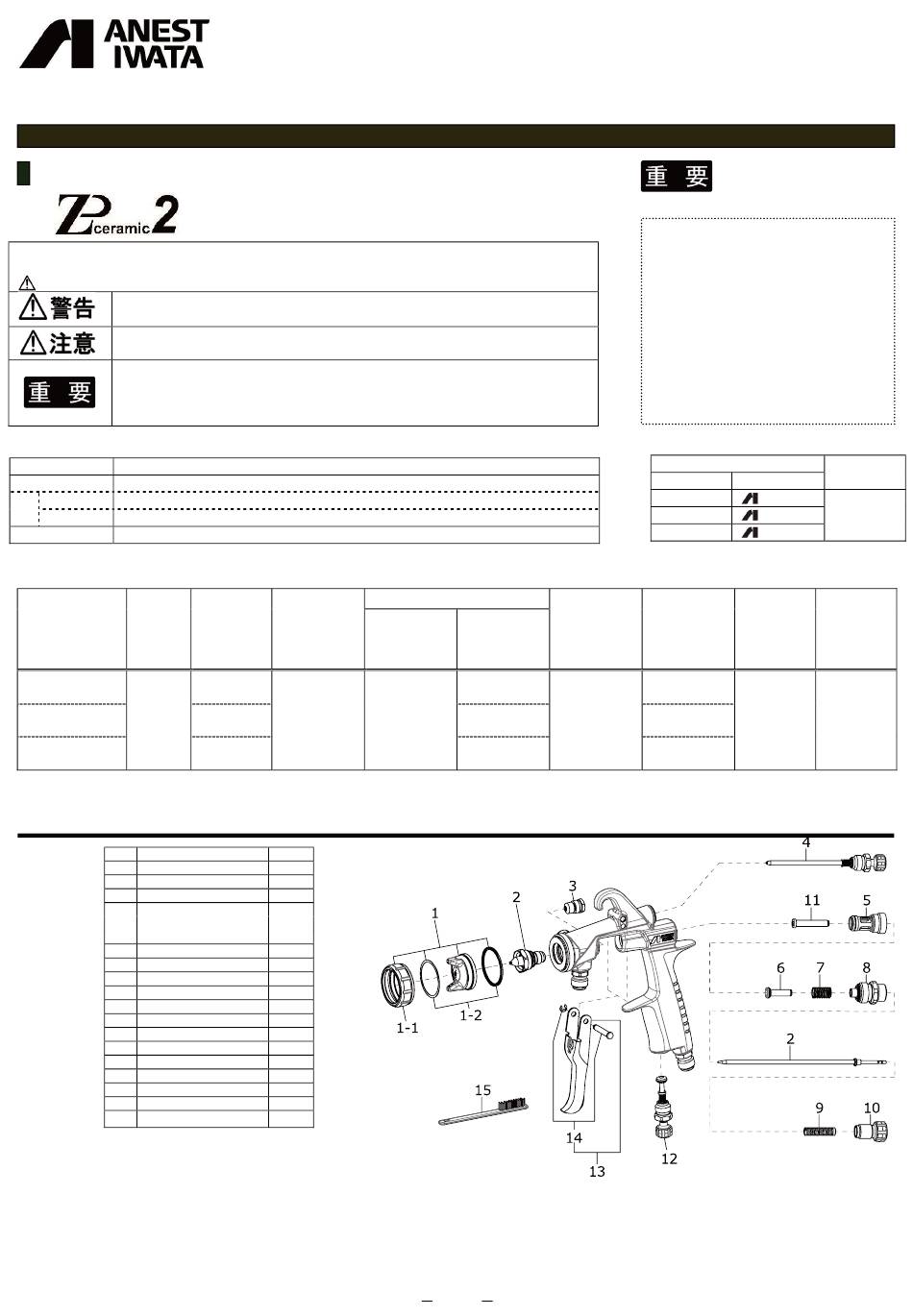

■ 部品名称
No.
品 名
1
空気キャップ ASSY
1-1
キャップカバー
◆
1-2
空気キャップパッキン
ノズルニードル ASSY
◆
2
・ノズル
・ニードル弁ASSY
◆
3
ニードル弁パッキンセット
4
パタン調節装置
5
空気弁シート ASSY
◆
6
空気弁
7
空気弁ばね
8
塗料調節ガイド ASSY
9
ニードル弁ばね ASSY
10
塗料調節つまみ
◆
11
空気弁棒
12
空気量調節装置
13
引金ASSY
14
引金止め軸ASSY
15
掃除用ブラシ
◆の部品は消耗品です。
◎ 部品御注文の際は、スプレーガン形式、空気キャップ ASSY、ノズル、
ニードル弁ASSY の刻印、及び上記Ｎｏ．品名を御指定ください。
◎ ノズル、ニードル弁ASSY は個別での販売はいたしません。各部品を交換する場合は、
個別に交換せずノズルニードル ASSY の組み合わせで交換してください。
◎ 開封時、破損や欠品がないことを確認してください。
◎ 欠品、輸送上の損傷がある場合は危険防止のため使用せず、
お買い求めになった販売店又は当社支店・営業所・サービス会社までご連絡ください。
ノズル
適用
吹付空気圧力
口径
空気キャップ
Φ mm
1.5
2.0
ZP2-R1Z
2.5
数量
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
付属品
推奨使用条件
空気使用量
塗料
※1
噴出量
MPa
ml/min
560
0.34
670
760
1
この取扱説明書は、安全にご使用いただくために
重要な警告、注意事項および取扱い方法につい
て記載しています。
この取扱説明書で扱われている機器は、塗料吹
付け業務用途の商品です。
他の用途には使用しないでください。
正しい取扱指導を受けられ、機械の操作方法を理
解された方以外の人は、使用しないでください。
ご使用前に、必ずお読みになり、十分理解してか
らご使用ください。
本書はすぐに確認できる場所に大切に保管してく
ださい。
ノズル・ニードル ASSY の組合せ
塗料ノズル
口径Φ ｍｍ
Φ １．５
Φ ２．０
Φ ２．５
※2
パターン開き
接続口径
l/min
mm
330
500
350
370
ニードル弁
ASSY 表示
表示
/ ZP2 / 15
表示無し
/ ZP2 / 20
（共通）
/ ZP2 / 25
質量
g
Ｇ1/4
（空気）
385
Ｇ3/8
（塗料）
Advertisement
Table of Contents
Related Manuals for Anest Iwata ZP2-H15
Summary of Contents for Anest Iwata ZP2-H15
- Page 1 ※2 適用 空気使用量 質量 吹付空気圧力 塗料 形 式 供給 口径 パターン開き 接続口径 空気キャップ l/min ※1 噴出量 Φ mm 方式 ml/min ZP2-H15 1.5 560 330 Ｇ1/4 （空気） ZP2-H20 圧送式 2.0 ZP2-R1Z 0.34 670 500 350 385 Ｇ3/8 （塗料） ZP2-H25 2.5 ...
- Page 2 ■ 安全にご使用いただくための警告事項 火災と爆発 １．吹き付け作業場は、火気厳禁です。 ・塗料は引火性があり火災の危険性があります。 ・たばこ、点火、電気機器等、引火の恐れがあるものは必ず避けた所でご使用ください。 ２．次のハロゲン化炭化水素系溶剤は使用しないでください｡ 化学反応により、本体（アルミニウム部分）にクラック、溶解が発生します｡ ・不適合溶剤：塩化メチル、塩化エチル、二塩化メチレン、二塩化エチレン、 四塩化炭素、トリクロルエチレン、1.1.1 トリクロロエタン 等 （特殊な塗料やシンナーは充分適合性を検討した上でご使用ください。適合性検討のための 材質リストを提出する用意があります。） ３．スプレーガンにはアース線入りホースを使用する等、確実にアースを接続してください。 アースが不十分ですと、静電気のスパークによる火災、爆発の危険性があります。 機器誤用 １． 絶対に人や動物に向けてスプレーしないでください。 目や皮膚の炎症、人体への危険があります。 ２． 最高使用圧力以上でのご使用は絶対に避けてください。 ３． 洗浄、分解、保守作業をする前及び作業中断時には必ず塗料と空気の圧力を逃がしてください。 圧力が残っていますと、誤動作、洗浄液の飛散により人体に危険があります。 圧力を逃がす方法は、スプレーガンへの圧縮空気、塗料、シンナー等の供給を停止し、引金を軽く 引くことにより行います。 ４． メンテナンスの際、ニードル弁 ASSY およびノズルの先端には触らないでください。 ニードル弁 ASSY、ノズルの先端は鋭く尖っており、怪我をする恐れがあります。 人体保護 １． 吹き付け作業は、塗装ブース等を使用し、換気の良いところで使用してください。 換気が不十分ですと有機溶剤中毒や引火の危険が増えます。 ２． 常に適切な服装または保護具を着用してください。（眼鏡、マスク、手袋） 目や皮膚に洗浄液等がつき炎症を起こします。 目や皮膚に異常を感じたら直ちに医師の治療をうけてください。...
- Page 3 ■ 保守・点検 ・ 安全にご使用いただくための警告事項の機器誤用の項目に従い、圧力を完全に逃がしてから作業してください。 ・ 十分理解され、熟達された方が行ってください。 ・ 腐食を防ぐために PH 値は 6〜8 の洗浄液をご使用ください。 保守時の作業手順 重 要 1.残った塗料を他の容器に移した後、液剤通路及び空気キャップ ASSY の洗浄を行 1. 洗浄不良はパターン形状や粒子の不具合の原因となります。 います。液剤通路の洗浄は少量のシンナーを吹き付けて行います。 特に二液塗料をご使用後は素早く入念に洗浄してください。 2. スプレーガン全体及び空気キャップASSY をシンナー等の液中に浸さないでくだ 2.各部の洗浄はシンナーで浸したブラシで行い、ウエス等でふき取ります。 さい。長時間浸漬した場合、構成部品の損傷の原因となります。 尚、 洗浄時には空気キャップASSY、 ノズル先端、 ノズル各噴出穴及びニードル弁 ASSY は絶対にキズを付けないでください。 3.分解する前には液剤通路内部を十分洗浄します。 3. ノズルの着脱する時は、シート部保護のため引金を引き、ニードル弁ASSY を引い ノズル分解時工具はメガネレンチ、ボックスレンチ又は別売りの専用スパナ ...
- Page 4 締め 部品 状況 発生箇所 チェック箇所 原因 調整 洗浄 増し 交換 塗料漏れ スプレーガン ニードル弁パッキンセット ニードル弁パッキンセットの締め付けすぎ 〇 〇 先端部 ニードル弁ASSY 戻り不良 ニードル弁ASSY への塗料の固着 〇 〇 ニードル弁ASSY 戻り不良 塗料漏れ ニードル弁 ニードル弁パッキンセット〜ニードル弁ASSY 摩耗 〇 〇 パッキン部 ニードル弁パッキンセット 締め付け不良 〇 ...
- Page 5 Symbol Marking on the Spray Gun: II 2 G Ex h X This ANEST IWATA spray gun Ex h complies with 2014/34/EU Directive +5°C +40°C...
- Page 6 ■ Parts list Description Q’ty Description Q’ty Air cap assy Air valve spring Air cap cover Fluid Adj. guide assy Air cap packing Fluid needle spring assy ◆ Nozzle needle assy Fluid Adj. knob ◆ ・ Fluid nozzle ◆ Air valve shaft ・...
- Page 7 ・ Only an experienced person who is fully knowledgeable of the equipment should perform maintenance and inspection. ・ Use neutral cleaner: pH value shall be 6 to 8, otherwise could cause corrosion. ・ Only use genuine ANEST IWATA parts for any maintenance or repairs. Step-by-step procedure 1.
- Page 8 ■ Troubleshooting Spray Pattern Problems Remedies 1. Air enters between fluid nozzle and tapered seat of spray gun body. 1. Remove fluid nozzle to clean seat. If it is damaged, replace nozzle. 2. Air is drawn from fluid needle packing set. 2.
