LS XEL-BSSRT/F/H Installation Manual

C/N: 10310001663
Programmable Logic Controller 설치 가이드
Smart I/O
본 설치 가이드는 PLC제어를 위해 간략한 동작 설명을 제공합니다. 제품을 사용하기
전에 안전을 위한 주의 사항 등을 반드시 읽고 정확하게 사용하여 주십시오.
안전을 위한 주의사항
1
■ 경고/주의 표기의 의미
취급을 잘못할 경우 사용자가 사망 또는 중상을 입을
경고
위험이 예상되는 경우
취급을 잘못할 경우 사용자가 상해를 입거나 또는 물적
주의
손해만 발생하는 위험이 예상되는 경우
① 전원이 인가된 상태에서 단자대를 만지지 마십시오.
② 제품 내부의 금속성 이물질이 유입되지 않도록 하여 주십시오.
③ 배터리는 충전, 분해, 가열, 쇼트, 솔더링 등을 하지 마십시오.
① 제품의 정격전압과 단자 배열을 확인한 후 정확하게 배선하여 주십시오.
② 배선 시 단자의 나사를 규정 토크로 단단하게 조여 주십시오.
③ 가연성 물질이 있는 주변에 설치하지 마십시오.
④ 제품에 직접 진동이 인가되지 않도록 하십시오.
⑤ 전문 서비스원 외에는 제품을 분해, 수리 또는 개조하지 마십시오.
⑥ 사용설명서와 설치 가이드에 명기된 일반규격의 조건에서 사용해 주십시오.
⑦ 출력단에 연결하는 부하는 규정된 정격 이내의 것을 사용하십시오.
⑧ 제품과 배터리를 폐기할 경우 산업 폐기물로 처리하여 주십시오.
⑨ 입출력 신호 또는 통신선은 고압선이나 동력선과는 최소 100mm 이상 떨어
뜨려 배선하십시오.
사용 환경에 대하여
2
■
설치 시 아래 환경 조건을 준수하여 주시기 바랍니다.
항목
No
사용온도
1
보관온도
2
사용습도 5∼95%RH, 이슬이 맺히지 않을 것
3
보관습도 5∼95%RH, 이슬이 맺히지 않을 것
4
단속적인 진동이 있는 경우
주파수
5≤f<8.4 ㎐
8.4≤f≤150 ㎐
내진동
5
연속적인 진동이 있는 경우
주파수
5≤f<8.4 ㎐
8.4≤f≤150 ㎐
사용 가능한 버전
3
■
시스템 구성 시 아래 버전을 사용해야 정상적인 동작이 가능합니다.
1) XG5000 Software
성능 규격
4
■
자세한 설명은 해당 제품의 사용설명서를 참고하시기 바랍니다.
항목
프로토콜
RAPIEnet, EtherNet/IP, Modbus-TCP, BOOTP, DHCP
데이터 전송 속도
전기: Category 5e 이상 STP(Shielded Twisted-pair) 케이블
전송 미디어
최대 증설모듈 장착 대수
출력 전류
내부 소비 전류
※주1) 내부 소비 전류와 증설 모듈의 소비전류의 합이 출력 전류를 초과하지 않도록
주의하시기 바랍니다.
제품의 각 부 명칭 및 외형치수 (mm)
5
■

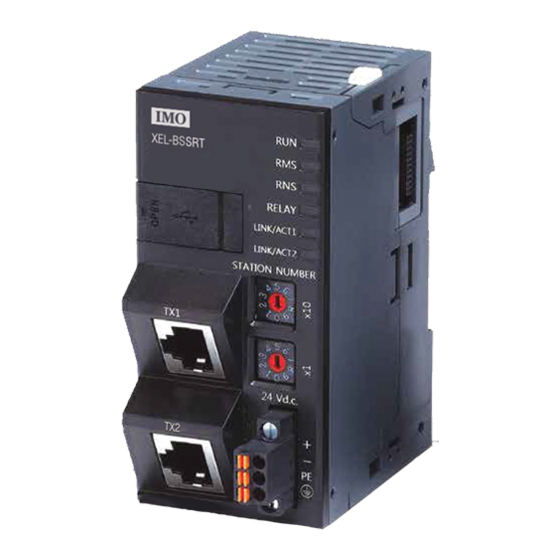

제품의 전면부에 대한 설명입니다. 각 부의 명칭을 참조하여 시스템 운전 시
참조하시기 바랍니다. 자세한 설명은 사용설명서를 참조하십시오.
■
각 부의 명칭 및 기능
No. 명칭
RAPIEnet/IP 어댑터 동작 상태, 네트워크 연결상태를
① 상태 표시 LED
나타내는 LED
② 로터리 스위치 국번 설정용 로터리 스위치
③ 전원 커넥터 DC24V 전원 연결용 커넥터
④ 미디어 커넥터 네트워크 연결을 위한 전기, 광 커넥터
XEL-BSSRT/F/H
경고
주의
규격
0℃∼55℃
-25℃∼70℃
-
가속도 진폭 횟수
- 3.5mm
9.8 ㎨ (1g)
-
X,Y, Z
각 방향
가속도 진폭
10 회
- 1.75mm
4.9 ㎨ (0.5g)
-
: V4.30 이상
규격
100/1000Mbps
광: 멀티모드(MMF)/싱글모드 (SMF) 케이블
8대
주1)
3.0A
BSSRT: 710㎃, BSSRF: 750㎃, BSSRH: 730㎃
용도
⑤ PADT 접속용 USB
⑥ USB 단자 보호 커버 USB 단자를 보호하기 위한 커버
⑦ 증설 커버
■ LED 표시 부 설명
LED
소등
녹색 점등
RUN
적색 점등
녹색 점멸
녹색 점등
녹색 점멸
적색 점등
RMS
적색 점멸
녹색 점등
녹색 점멸
RNS 적색 점등
적색 점멸
소등
RELAY
녹색 점등
소등
녹색 점등
LINK/ACT1
녹색 점멸
LINK/ACT2
황색 점등
황색 점멸
제품의 장착 및 분리
6
■
제품 설치 시 아래 순서에 따라 설치하여 주시기 바랍니다.
1) 제품의 장착
① 증설 입출력 모듈을
관련규격
장착할 때는 어댑터에 부착된
-
증설커버를 제거합니다.
-
② 증설용 커넥터를 이용하여
-
제품간에 결합하고 틈새가 없도록
-
밀착시킵니다.
-
③ 결합이 끝난 후 고정용 후크를
아래쪽으로 내려 확실히 고정합니다.
2) 제품의 분리
IEC 61131-2
① 고정용 후크를 위쪽으로 올려 분리합니다.
② 양손으로 제품을 잡고 분리합니다. (무리한 힘을 가하지 말아 주십시오.)
배선
7
■
통신 배선
10/100/1000BASE-TX의 최대 접속길이(스위치-모듈간)는 100m입니다.
1)
본 모듈은 오토 크로스오버(Auto Crossover)기능을 지원하여 통신 케이블을 결선할
2)
경우 직렬 케이블이나 크로스 케이블을 사용할 수 있습니다.
핀 번호 신호
1 TD+
2 TD-
3 RD+
4 TRD2+
5 TRD2-
6 RD-
7 TRD3+
8 TRD3-
보증 내용
8
■ 보증 기간
제품 보증 기간은 통상 설치일로부터 12개월이며, 설치일자가 기입되지 않았을
경우에는 제조일로부터 18개월입니다.
■ 보증 외 범위
사용설명서에 명기된 이외의 부적당한 조건·환경·취급으로 발생한 경우
1)
고장의 원인이 당사의 제품 이외의 것으로 발생한 경우
2)
당사와 당사가 정한 지정점 이외의 장소에서 개조와 수리를 한 경우
3)
제품 본래의 사용 방법이 아닌 경우
4)
당사에서 출하 시 과학·기술의 수준에서는 예상이 불가능한 사유에 의한 경우
5)
기타 천재·화재 등 당사 측에 책임이 없는 경우
6)
■ 제품 규격의 변경
제품 성능 개선을 위해 설치가이드의 내용은 사전 예고 없이 변경될 수 있습니다.
LS ELECTRIC Co., Ltd.
한번 맺은 인연을
가장 소중히
여깁니다!
XG5000과 접속을 위한 USB 커넥터
증설 커넥터를 보호하기 위한 커버
상태
전원 Off
마스터 RUN
마스터 STOP
서비스 대기 상태
정상 동작일 경우
디바이스 설정이 끝나지 않은 경우
복구 불가능한 에러가 발생한 경우
잘못된 설정이나 복구 가능한 에러가 발생한 경우,
파라미터 오류, 초기화 오류,
포트간 속도 또는 duplex가 다른 경우
디바이스와 적어도 1개의 연결이 있는 경우
디바이스의 연결이 없는 경우
중복된 IP어드레스/국번이 검출된 경우
한 개 이상의 디바이스와 타임아웃이 발생한 경우,
프레임 에러, Heartbeat Error 발생한 경우
포트간 릴레이 Off
포트간 릴레이 On
Link=No, Activity=NA
1G Link=Yes, Activity=No
1G Link=Yes, Activity=Yes
10/100M Link=Yes, Activity=No
10/100M Link=Yes, Activity=Yes
케이블 결선
직렬 케이블 크로스 케이블
1 ----- 1 1 ----- 3
2 ----- 2 2 ----- 6
3 ----- 3 3 ----- 1
4 ----- 4 4 ----- 7
5 ----- 5 5 ----- 8
6 ----- 6 6 ----- 2
7 ----- 7 7 ----- 4
8 ----- 8 8 ----- 5
www.lselectric.co.kr
■ 서비스 대표 전화 (전국 어디서나)
1544-2080
■ 구입 문의
서울영업
TEL:(02)2034-4623~38
부산영업
TEL:(051)310-6855~60
대구영업
TEL:(053)603-7741~8
서부영업(광주)
TEL:(062)510-1891~92
서부영업(대전)
TEL:(042)820-4240~42
■ 제조사(공장): 충남 천안시 동남구 목천읍 삼성4길 56 (우 31226).
내용
10310001663 V1.2 (2020.4)
FAX:(02)2034-4057
FAX:(051)310-6851
FAX:(053)603-7788
FAX:(062)526-3262
FAX:(042)820-4298
