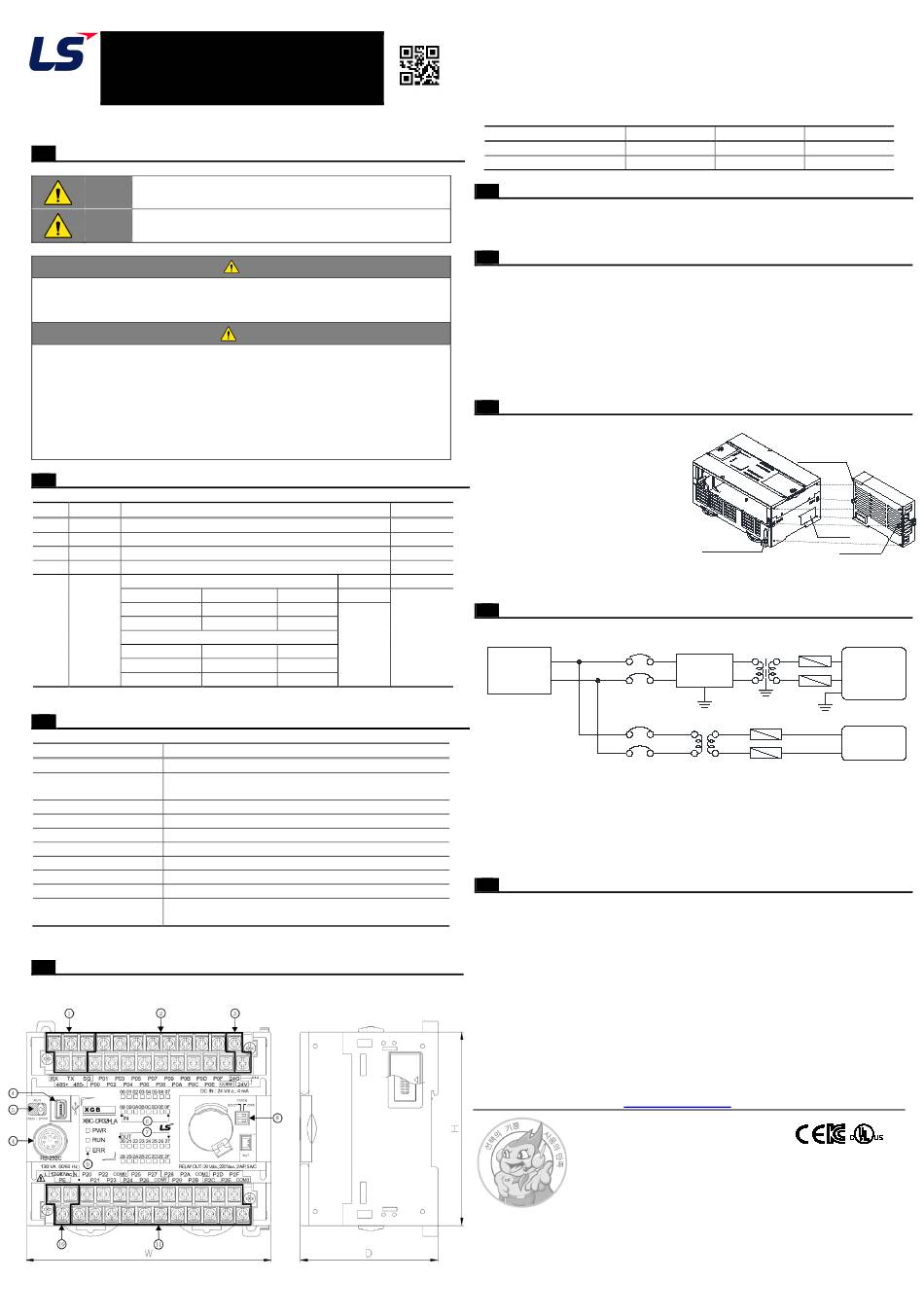

C/N: 10310000915
Programmable Logic Controller 설치 가이드
XGB CPU
(H타입)
이 설치 가이드는 PLC제어를 위해 간략한 동작 설명을 제공합니다. 제품을 사용하기
전에 안전을 위한 주의 사항 등을 반드시 읽고 정확하게 사용하여 주십시오.
1
안전을 위한 주의사항
■ 경고/주의 표기의 의미
취급을 잘못할 경우 사용자가 사망 또는 중상을 입을
경고
위험이 예상되는 경우
취급을 잘못할 경우 사용자가 상해를 입거나 또는 물적
주의
손해만 발생하는 위험이 예상되는 경우
①
전원이 인가된 상태에서 단자대를 만지지 마십시오.
②
제품 내부의 금속성 이물질이 유입되지 않도록 하여 주십시오.
배터리는 충전, 분해, 가열, Short, 솔더링 등을 하지 마십시오.
③
①
제품의 정격전압과 단자 배열을 확인한 후 정확하게 배선하여 주십시오.
②
배선 시 단자의 나사를 규정 토크로 단단하게 조여 주십시오.
③
가연성 물질이 있는 주변에 설치하지 마십시오.
④
제품에 직접 진동이 인가되지 않도록 하십시오.
⑤
전문 서비스원 외에는 제품을 분해, 수리 또는 개조하지 마십시오.
⑥
사용설명서와 데이터시트에 명기된 일반규격의 조건에서 사용해 주십시오.
⑦
출력단에 연결하는 부하는 규정된 정격 이내의 것을 사용하십시오.
⑧
제품과 배터리를 폐기할 경우 산업 폐기물로 처리하여 주십시오.
2
사용 환경에 대하여
설치 시 아래 환경 조건을 준수하여 주시기 바랍니다.
No
항목
1
사용온도
2
보관온도
3
5∼95%RH, 이슬이 맺히지 않을 것
사용습도
4
5∼95%RH, 이슬이 맺히지 않을 것
보관습도
단속적인 진동이 있는 경우
주파수
5≤f<8.4 ㎐
8.4≤f≤150 ㎐
5
내진동
연속적인 진동이 있는 경우
주파수
5≤f<8.4 ㎐
8.4≤f≤150 ㎐
3
성능규격
XGB 기본 유닛의 성능규격입니다. 자세한 설명은 해당제품의 사용설명서를 참조하십시오
항목
반복연산 , 정주기 연산 , 인터럽트연산 , 고정주기 운전
연산 방식
스캔동기 일괄처리 방식 ( 리프레시 방식 )
입출력 제어 방식
명령어에 의한 다이렉트 방식
기본 명령 : 0.083 ㎲ /step
연산처리 속도
XBC:15Kstep, XEC: 200KB
프로그램 메모리용량
최대 증설 단수
기본 +증설10단
RUN, STOP, DEBUG
운전모드
연산지연감시 , 메모리 이상 , 입출력 이상
자기진단 기능
프로그램 접속포트
USB(1Ch),RS-232C(1Ch)
기본 파라미터에서 래치 ( 리테인 ) 영역 설정
정전 시 데이터 보존방법
Cnet(RS-232C, RS-485)
주요내장기능
PID, 고속카운터, RTC 기능
4

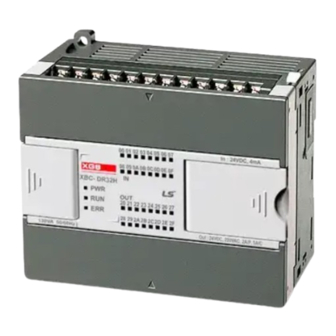

제품의 각 부 명칭 및 외형치수
■ 제품의 전면부에 대한 설명입니다. 각 부의 명칭을 참조하여 시스템 운전 시
참조하시기 바랍니다. 자세한 설명은 사용설명서를 참조하십시오.
XB(E)C-DR32/64H(/DC)_A
XB(E)C-DN32/64H(/DC)_A
XEC-DP32/64H_A
경고
주의
규격
0℃∼55℃
-25℃∼70℃
-
가속도
진폭
횟수
-
3.5mm
9.8 ㎨ (1g)
-
X, Y, Z
각 방향
가속도
진폭
10 회
-
1.75mm
4.9 ㎨ (0.5g)
-
규격
① 내장통신접속단자대
③ 24V출력(보조전원,
④ PADT접속(RS232, USB)
⑦ 출력 표시용LED
⑩ 전원 단자대
■ 외형치수(mm)
제품
XB(E)C-DR(N)32H(DC)_A
XB(E)C-DR(N)64H(DC)_A
5
사용 가능한 버전
■ 시스템 구성 시 아래와 같은 버전을 사용해야 정상적인 동작이 가능합니다.
1) XG5000 Software: V3.61 이상
6
주변기기의 확인
■ 제품 내에 장착되어 있는 배터리를 확인하여 주십시오.
1) 공칭전압/전류 : DC 3.0V/220mAh
2) 보증기간
: 3년 (상온 25℃ 기준)
3) 용도
: 프로그램/데이터 백업, 정전 시 RTC 운전
4) 규격
: 이산화망간 리튬 배터리(φ20 X 3.2mm)
■ 제품 사용 시 필요한 주변기기를 확인하여 주십시오. (별도구매)
1) PMC-310S
: RS-232C 접속(다운로드) 케이블
2) USB-301A
: USB 접속(다운로드) 케이블
7
제품의 장착 및 분리
■ 제품 설치 시 아래 순서에 따라 설치하여 주시기 바랍니다.
1) 제품의 장착
①
접속하려는 제품 우측하단의 증설
커버를 제거합니다
②
접속용 돌기 부분과 네 모서리의
위치고정용
서로 밀어서 접속합니다.
관련규격
③
접속이 끝난 후 모듈고정용 후크를
-
아래쪽으로 내려 확실히
-
고정합니다.
-
2) 제품의 분리
-
①
고정용 후크를 위쪽으로 올린 후 양손으로 제품을 잡고 분리합니다.
-
(무리한 힘을 가하지 말아 주십시오)
8
배선
■ 전원 배선
IEC 61131-2
전원공급장치
1) 전원이 정격전압을 만족하지 않는 경우 정전압 트랜스포머를 접속하여 주십시오
2) 선간 및 대지간 노이즈가 작은 전원을 연결하여 주십시오. 노이즈가 많은 경우 절연
트랜스포머를 접속하여 주십시오
3) PLC의 전원부와 입출력부 및 기타 기기는 계통을 분리하여 주십시오.
4) 접지배선은 3종접지(접지저항 100Ω이하)를 하며 접지용 전선을 2㎟이상의 것을
사용하여 주십시오. 단, 접지에 따라 오동작하는 경우 접지를 분리하여 주십시오.
9
보증 내용
■
구입하신 제품의 보증 기간은 제조 일로부터 36개월입니다.
■
최초 고장 진단은 고객사에서 진행함을 원칙으로 합니다. 고객사에서 요청할 경우
당사에서 유상으로 지원 가능하며, 고장 원인이 당사에 있는 경우 무상 처리됩니다.
■
보증 외 범위
1) 소모, 수명 부품(릴레이, 퓨즈, 전해 CAP, 배터리, LCD 등)의 교환
2) 사용설명서에 명기된 이외의 부적당한 조건·환경·취급으로 발생한 경우
3) 고장의 원인이 당사의 제품 이외의 것으로 발생한 경우
4) 당사의 양해 없는 제품의 개조 등에 의한 고장
5) 제품 본래의 사용 방법이 아닌 경우
6) 당사에서 출하 시 과학·기술의 수준에서는 예상이 불가능한 사유에 의한 경우
7) 화재, 이상 전압 등의 불가항력에 의한 외부 요인 및 천재지변에 의한 고장
8) 기타 당사에 책임이 없는 경우
■
제품 보증 내용 관련 상세내용은 당사 홈페이지 내 사용설명서를 참조하시기 바랍니다.
■
제품 성능 개선을 위해 설치가이드의 내용은 사전 예고 없이 변경될 수 있습니다.
LS ELECTRIC Co., Ltd.
한번 맺은 인연을
가장 소중히
여깁니다!
② 입력 단자대
)
DC전원 유닛에는 없음
⑤ RUN/STOP 모드스위치
⑧ O/S 모드 딥스위치
⑪ 출력 단자대
W
114
180
돌기
부분이
맞도록
모듈 고정용 후크
노이즈 필터
www.ls-electric.com
10310000915 V4.5 (2024.6)
■ 서비스 대표 전화 (전국 어디서나)
1544-2080
■ 구입 문의
TEL:(02)2034-4623~38
서울영업
TEL:(051)310-6855~60
부산영업
TEL:(053)603-7741~8
대구영업
TEL:(062)510-1891~92
서부영업(광주)
TEL:(042)820-4240~42
서부영업(대전)
■ 제조사(공장): 충남 천안시 동남구 목천읍 삼성4길 56 (우 31226)
⑥ 입력 표시용LED
⑨ 상태 표시LED
D
H
64
90
64
90
위치고정용 돌기
증설커버
접속용 돌기
PLC 전원부
PE
PLC 입출력부
FAX:(02)2034-4057
FAX:(051)310-6851
FAX:(053)603-7788
FAX:(062)526-3262
FAX:(042)820-4298
