LS XGL-FMEA Installation Manual

C/N: 10310000499
Programmable Logic Controller 설치 가이드
XGT Fnet/Rnet
본 설치 가이드는 PLC제어를 위해 간략한 동작 설명을 제공합니다. 제품을 사용하기
전에 안전을 위한 주의 사항을 반드시 읽고 정확하게 사용하여 주십시오.
안전을 위한 주의사항
1
■ 경고/주의 표기의 의미
취급을 잘못할 경우 사용자가 사망 또는 중상을 입을
경고
위험이 예상되는 경우
취급을 잘못할 경우 사용자가 상해를 입거나 또는 물적
주의
손해만 발생하는 위험이 예상되는 경우
① 전원이 인가된 상태에서 단자대를 만지지 마십시오.
② 제품 내부의 금속성 이물질이 유입되지 않도록 하여 주십시오.
③ 배터리는 충전, 분해, 가열, 쇼트, 솔더링 등을 하지 마십시오.
① 제품의 정격전압과 단자 배열을 확인한 후 정확하게 배선하여 주십시오.
② 배선 시 단자의 나사를 규정 토크로 단단하게 조여 주십시오.
③ 가연성 물질이 있는 주변에 설치하지 마십시오.
④ 제품에 직접 진동이 인가되지 않도록 하십시오.
⑤ 전문 서비스원 외에는 제품을 분해, 수리 또는 개조하지 마십시오.
⑥ 사용설명서와 데이터시트에 명기된 일반규격의 조건에서 사용해 주십시오.
⑦ 출력단에 연결하는 부하는 규정된 정격 이내의 것을 사용하십시오.
⑧ 제품과 배터리를 폐기할 경우 산업 폐기물로 처리하여 주십시오.
⑨ 입출력 신호 또는 통신선은 고압선이나 동력선과는 최소 100mm 이상 떨어
뜨려 배선하십시오.
사용 환경에 대하여
2
설치 시 아래 환경 조건을 준수하여 주시기 바랍니다.
■
항목
No
사용온도
1
보관온도
2
사용습도 5∼95%RH, 이슬이 맺히지 않을 것
3
보관습도 5∼95%RH, 이슬이 맺히지 않을 것
4
단속적인 진동이 있는 경우
주파수
5≤f<8.4 ㎐
8.4≤f≤150 ㎐
내진동
5
연속적인 진동이 있는 경우
주파수
5≤f<8.4 ㎐
8.4≤f≤150 ㎐
사용 가능한 버전
3
■ 시스템 구성 시 아래 버전을 사용해야 정상적인 동작이 가능합니다.
: V3.9 이상
XGI CPU
1)
: V4.5 이상
XGK CPU
2)
: V2.6 이상
XGR CPU
3)
XG5000 Software : V4.22 이상
4)
부속품의 확인
4
■ 박스 내에 포함되어 있는 종단저항을 확인하여 주십시오.
종단저항 : 110Ω, 1/2W, 오차 5% (XGL-FMEA: 1EA, XGL-RMEA/B: 2EA)
1)
■ 사용 케이블은 통신 거리와 통신 속도를 고려하여 트위스트 페어 케이블을 사용하여야
합니다.
품명
: Low Capacitance LAN Interface Cable
1)
형명
: LIREV-AMESB
2)
규격
: 1P X 22AWG(7/0.254)
3)
제조원 : LS전선 또는 아래 규격과 같은 재질의 메이커
4)
전기적 특성
5)
항목 단위
도체저항 Ω/km
내전압 (DC)
V/1min
절연저항
MΩ-km
정전용량
Pf/M
특성 임피던스 Ω
제품의 각 부 명칭 및 외형치수 (mm)
5
제품의 전면부에 대한 설명입니다. 각 부의 명칭을 참조하여 시스템 운전 시
■
참조하시기 바랍니다. 자세한 설명은 사용설명서를 참조하십시오.

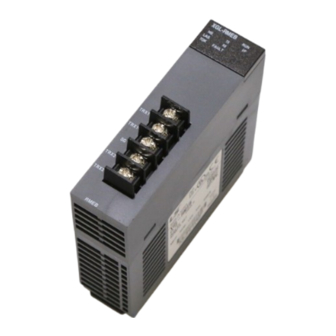

XGL-FMEA,RMEB
경고
주의
규격
0℃∼55℃
-25℃∼70℃
-
가속도 진폭 횟수
- 3.5mm
9.8 ㎨ (1g)
-
X,Y, Z
각 방향
가속도 진폭
10 회
- 1.75mm
4.9 ㎨ (0.5g)
-
특성
59 이하 상온(25℃)
500V에 1분간 견딤
1,000 이상 상온(25℃)
45 이하
120±12 10MHz
■ LED 표시 부 설명
구분
LED상태
점등
RUN
소등
점멸
I/F
점등/소등
점등
점멸
H/S
소등
점등
LAS 점멸
소등
점멸
TOK
소등
점멸
TX
소등
점멸
RX
소등
점등/점멸
FAULT
소등
관련규격
제품의 장착 및 분리
6
-
■ 제품 설치 시 아래 순서에 따라 설치하여 주시기 바랍니다.
-
1) 모듈의 장착
- ① 모듈 아래 쪽의 고정용 돌기를 베이스의 모듈 고정용
- 홀에 삽입합니다.
- ② 모듈의 윗부분을 밀어서 베이스에 고정 후 제품 윗부분에
있는 고정용 나사를 이용하여 고정합니다.
③ 모듈의 윗부분을 당겨 베이스에 확실히 장착되었는지
확인합니다
2) 모듈의 분리
IEC 61131-2
① 모듈 위쪽의 고정용 나사를 돌려 베이스에서 분리합니다.
② 모듈의 고정용 훅을 누르면서 모듈의 하부를 축으로
모듈의 상부 쪽을 당깁니다.
③ 모듈을 상부로 들어 올리면서 모듈의 고정용 돌기부분을
모듈의 고정 홀에서 떼어냅니다.
배선
7
■ 통신 배선
XGT Fnet ↔ GM/MK Fnet(5핀 타입) 또는 XGL-FMEA
1)
XGT Rnet ↔ Smart I/O 5pin
XGT Fnet
XGT Rnet
TRX1+
TRX1-
SG
TRX2+
TRX2-
이외의 상세 배선 방법은 사용설명서를 참고하시기 바랍니다.
2)
보증 내용
8
구입하신 제품의 보증 기간은 제조일로부터 36개월입니다.
■
최초 고장 진단은 고객사에서 진행함을 원칙으로 합니다. 고객사에서 요청할 경우
■
조건
당사에서 유상으로 지원 가능하며, 고장 원인이 당사에 있는 경우 무상 처리 됩니다.
보증 외 범위
■
공기중
1) 소모, 수명 부품(릴레이, 퓨즈, 전해 CAP, 배터리, LCD 등)의 교환
2) 사용설명서에 명기된 이외의 부적당한 조건·환경·취급으로 발생한 경우
1kHz
3) 고장의 원인이 당사의 제품 이외의 것으로 발생한 경우
4) 당사의 양해 없는 제품의 개조 등에 의한 고장
5) 제품 본래의 사용 방법이 아닌 경우
6) 당사에서 출하 시 과학·기술의 수준에서는 예상이 불가능한 사유에 의한 경우
7) 화재, 이상 전압 등의 불가항력에 의한 외부 요인 및 천재지변에 의한 고장
8) 기타 당사에 책임이 없는 경우
제품 보증내용 관련 상세내용은 당사 홈페이지 내 사용설명서를 참조하시기 바랍니다.
■
제품 성능 개선을 위해 설치가이드의 내용은 사전 예고 없이 변경될 수 있습니다.
■
LS ELECTRIC Co., Ltd.
한번 맺은 인연을
가장 소중히
여깁니다!
상태 별 동작 설명
FMEA RMEB
정상 정상 초기화 완료
중고장 발생
에러 에러
정상 정상 CPU모듈과 인터페이스 정상
CPU모듈과 인터페이스 에러
에러 에러
정상 정상 고속링크 인에이블 시 서비스 정상
고속링크 인에이블 상태에서 파라미
대기 대기
터 다운로드 중
고속링크 인에이블 시 고속링크
에러 에러
서비스 중고장 발생
정상
정상 정상
RMEA/B: A/S 의뢰
- 고장
RMEA/B: A/S 의뢰
정상 고장
정상
정상 정상
RMEA/B: A/S 의뢰
정상 고장
정상 통신 중
정상 정상
고속링크 파라미터 점검
에러 에러
정상 통신 중
정상 정상
고속링크 파라미터 점검
에러 에러
케이블 접속 및 배선 점검
에러
에러
정상 동작 중
정상 정상
XGT/GM/MK Fnet
신호 방향
Smart I/O 5pin
TRX1+
TRX1-
SG
TRX2+
TRX2-
www.ls-electric.com 10310000499 V4.7 (2024.6)
■ 서비스 대표 전화 (전국 어디서나)
1544-2080
■ 구입 문의
서울영업
TEL:(02)2034-4623~38
부산영업
TEL:(051)310-6855~60
대구영업
TEL:(053)603-7741~8
서부영업(광주)
TEL:(062)510-1891~92
서부영업(대전)
TEL:(042)820-4240~42
■ 제조사(공장): 충남 천안시 동남구 목천읍 삼성4길 56 (우 31226).
동작 설명
비고
TRX1+ 와 내부 결선
TRX1- 와 내부 결선
FAX:(02)2034-4057
FAX:(051)310-6851
FAX:(053)603-7788
FAX:(062)526-3262
FAX:(042)820-4298
