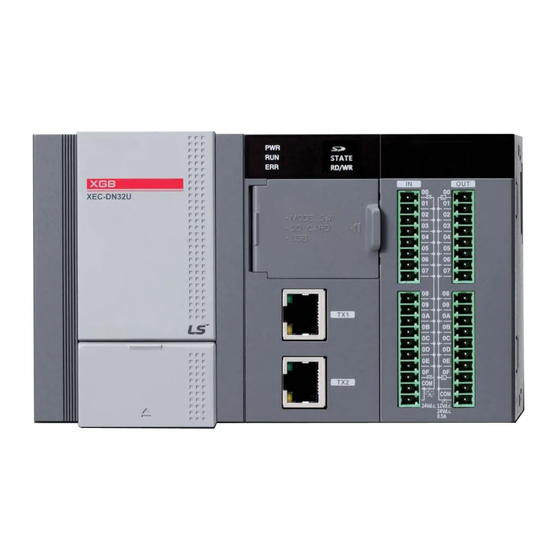

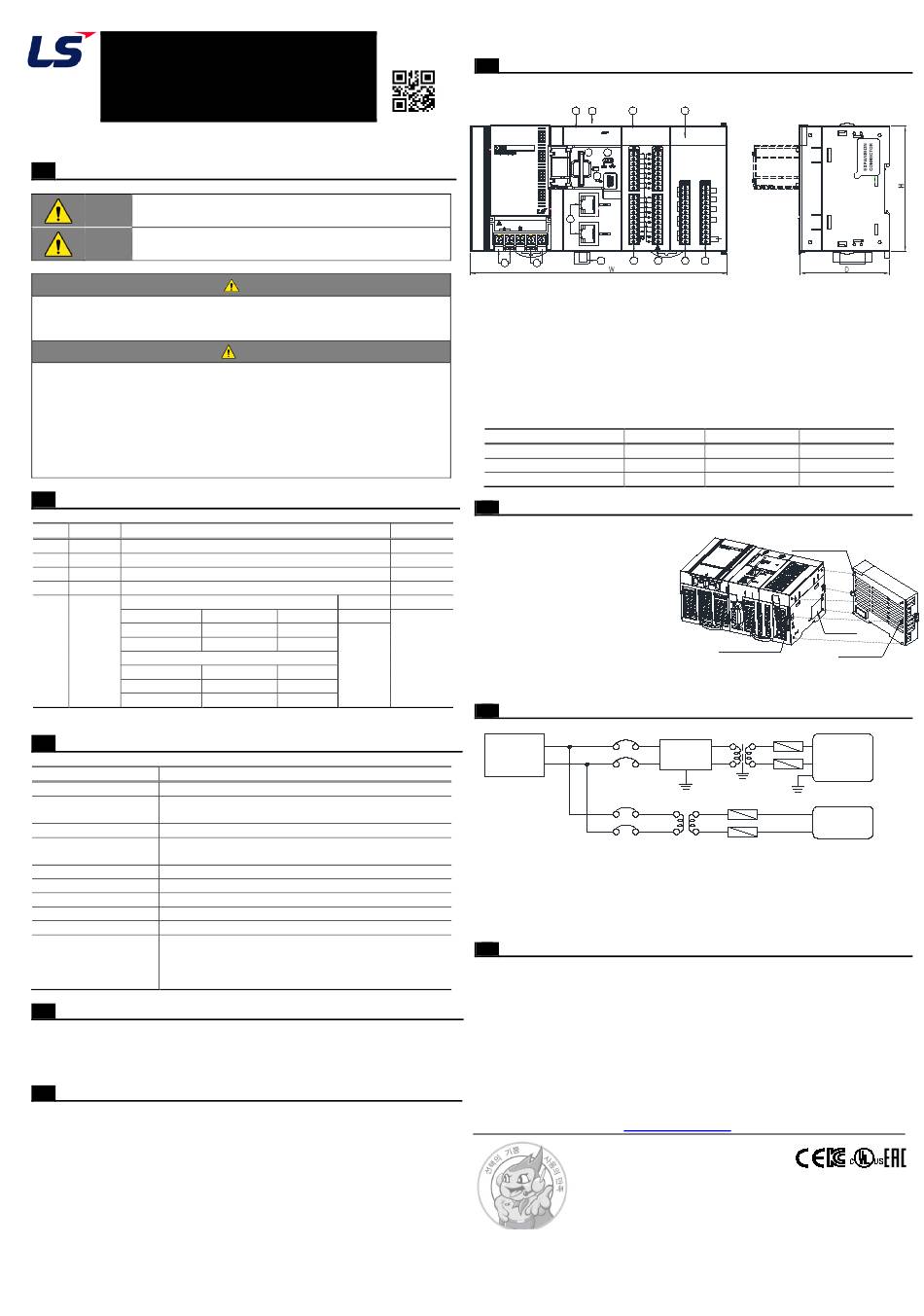

Programmable Logic Controller 설치 가이드
XB(E)C-DR28U/DR28UA/DR28UP
XGB CPU
XB(E)C-DN32U/DN32UA/DN32UP
(U타입)
XB(E)C-DP32U/DP32UA/DP32UP
(/DC 전원형 공통적용)
이 설치 가이드는 PLC제어를 위해 간략한 동작 설명을 제공합니다. 제품을 사용하기
전에 안전을 위한 주의 사항 등을 반드시 읽고 정확하게 사용하여 주십시오.
안전을 위한 주의사항
1
■ 경고/주의 표기의 의미
취급을 잘못할 경우 사용자가 사망 또는 중상을 입을
경고
위험이 예상되는 경우
취급을 잘못할 경우 사용자가 상해를 입거나 또는 물적
주의
손해만 발생하는 위험이 예상되는 경우
전원이 인가된 상태에서 단자대를 만지지 마십시오.
제품 내부의 금속성 이물질이 유입되지 않도록 하여 주십시오.
배터리는 충전, 분해, 가열, Short, 솔더링 등을 하지 마십시오.
제품의 정격전압과 단자 배열을 확인한 후 정확하게 배선하여 주십시오.
배선 시 단자의 나사를 규정 토크로 단단하게 조여 주십시오.
가연성 물질이 있는 주변에 설치하지 마십시오.
제품에 직접 진동이 인가되지 않도록 하십시오.
전문 서비스원 외에는 제품을 분해, 수리 또는 개조하지 마십시오.
사용설명서와 데이터시트에 명기된 일반규격의 조건에서 사용해 주십시오.
출력단에 연결하는 부하는 규정된 정격 이내의 것을 사용하십시오.
제품과 배터리를 폐기할 경우 산업 폐기물로 처리하여 주십시오.
사용 환경에 대하여
2
설치 시 아래 환경 조건을 준수하여 주시기 바랍니다.
항목
No
사용온도
1
보관온도
2
사용습도
5∼95%RH, 이슬이 맺히지 않을 것
3
보관습도
5∼95%RH, 이슬이 맺히지 않을 것
4
단속적인 진동이 있는 경우
주파수
5≤f<8.4 ㎐
8.4≤f≤150 ㎐
내진동
5
연속적인 진동이 있는 경우
주파수
5≤f<8.4 ㎐
8.4≤f≤150 ㎐
성능규격
3
XGB 기본 유닛의 성능규격입니다. 자세한 설명은 해당제품의 사용설명서를 참조하십시오
항목
연산 방식
반복연산 , 정주기 연산 , 인터럽트 연산 , 고정주기 스캔
스캔동기 일괄처리 방식 ( 리프레시 방식 ),
입출력 제어 방식
명령어에 의한 다이렉트 방식
연산처리속도
기본명령 :60 ㎱ /step
프로그램
XBC:32Kstep, XEC:384KB
메모리 용량
최대 증설 단수
기본 +증설 10단(증설통신 2단)
운전 모드
RUN, STOP, DEBUG
자기 진단 기능
연산 지연 감시, 메모리 이상, 입출력 이상
프로그램 접속포트
USB(1Ch)
정전 시 데이터 보존방법
기본 파라미터에서 래치(리테인) 영역 설정
Cnet (RS-232C, RS-485), Enet, (IEEE802.3)
데이터로그, 웹 서버,
주요내장기능
PID, 고속카운터, RTC기능
위치결정(UP타입 가능), 아날로그(UA타입 가능)
사용 가능한 버전
4
■ 시스템 구성 시 아래와 같은 버전을 사용해야 정상적인 동작이 가능합니다.
1) XG5000 Software
: V4.04 이상
주변기기의 확인
5
■ 제품 내에 장착되어 있는 배터리를 확인하여 주십시오.
1) 공칭전압/전류
: DC 3.6V/800mAh
2) 보증기간
: 3년 (상온 25℃ 기준)
3) 용도
: 프로그램/데이터 백업, 정전 시 RTC 운전
4) 규격
: 리튬 배터리(φ14 X 26mm)
■ 제품 사용 시 필요한 주변기기를 확인하여 주십시오. (별도구매)
1) USB-301A
: USB 접속(다운로드) 케이블
2) C40HH-□PH-XBI
: 위치결정 적용 케이블(UP타입용)
3) XTB-40H
: 위치결정 적용 IO링크 단자대(UP타입용)
경고
주의
규격
0℃∼55℃
-25℃∼70℃
-
가속도
진폭
횟수
-
3.5mm
9.8 ㎨ (1g)
-
X,Y, Z
각 방향
가속도
진폭
10 회
-
1.75mm
4.9 ㎨ (0.5g)
-
규격
제품의 각 부 명칭 및 외형치수(mm)
6
■제품의 전면부에 대한 설명입니다. 각 부의 명칭을 참조하여 시스템 운전 시
참조하시기 바랍니다. 자세한 설명은 사용설명서를 참조하십시오.
100-240Va.c.
OUTPUT
50/60 Hz
PE
24Vd.c., 0.4 A
N
L
24V
24G
9
10
① 상태 표시용LED
④ 아날로그/위치 표시용 LED
⑥ RUN/STOP 모드스위치
⑧ 내장 Enet 통신 접속용 포트
⑩ 24V출력(보조전원, DC전원 유닛에는 없음)
⑪ 내장 RS-232C/485 통신 접속용 커넥터
⑫ 입력 커넥터
⑭ 아날로그 입력(UA)/ 위치결정 3,4축(UP)
⑮ 아날로그 출력(UA)/ 위치결정 1,2축(UP)
■ 외형치수(mm)
제품
XB(E)C-DR(N)(P)32/28U
XB(E)C-DR(N)(P)32/28UA
XB(E)C-DR(N)(P)32/28UP
제품의 장착 및 분리
8
■ 제품 설치 시 아래 순서에 따라 설치하여 주시기 바랍니다.
관련규격
1) 제품의 장착
-
접속하려는 제품 우측하단의 증설
-
커버를 제거합니다
-
접속용 돌기 부분과 네 모서리의
-
위치고정용 돌기 부분이 맞도록
서로 밀어서 접속합니다.
-
접속이
끝난
후크를 아래쪽으로 내려
확실히 고정합니다.
2) 제품의 분리
IEC 61131-2
고정용 후크를 위쪽으로 올린 후 양손으로 제품을 잡고 분리합니다.
(무리한 힘을 가하지 말아 주십시오)
배선
8
■ 전원 배선
전원공급장치
1) 전원이 정격전압을 만족하지 않는 경우 정전압 트랜스포머를 접속하여 주십시오.
2) 선간 및 대지간 노이즈가 작은 전원을 연결하여 주십시오. 노이즈가 많은 경우 절연
트랜스포머를 접속하여 주십시오
3) PLC의 전원부와 입출력부 및 기타기기는 계통을 분리하여 주십시오.
4) 접지 배선은 3종접지(접지저항 100Ω이하)를 하며 접지용 전선을 2㎟이상의 것을
사용하여 주십시오. 단, 접지에 따라 오동작하는 경우 접지를 분리하여 주십시오.
9
보증 내용
■ 보증 기간
구입하신 제품의 보증 기간은 제조 일로부터 18개월입니다.
■ 보증 외 범위
1) 사용설명서에 명기된 이외의 부적당한 조건·환경·취급으로 발생한 경우
2) 고장의 원인이 당사의 제품 이외의 것으로 발생한 경우
3) 당사와 당사가 정한 지정점 이외의 장소에서 개조와 수리를 한 경우
4) 제품 본래의 사용 방법이 아닌 경우
5) 당사에서 출하 시 과학·기술의 수준에서는 예상이 불가능한 사유에 의한 경우
6) 기타 천재·화재 등 당사 측에 책임이 없는 경우
제품 규격의 변경
제품 성능 개선을 위해 설치가이드의 내용은 사전 예고 없이 변경될 수 있습니다.
LS ELECTRIC Co., Ltd.
한번 맺은 인연을
가장 소중히
여깁니다!
1
2
3
4
PWR
RUN
STATE
ERR
RD/WR
A/D
D/A
5
6
00
00
01
COM0
02
01
03
COM1
04
02
7
05
COM2
06
03
07
COM3
V0+
V0+
I0+
V0-
08
04
V1+
COM0
09
05
V1+
V1-
0A
06
I1+
I0+
0B
07
I0-
COM1
0C
COM4
V2+
I1+
8
0D
08
I2+
I1-
0E
09
NC
COM2
0F
0A
V3+
NC
0B
COM
I3+
+
+ -
COM5
- +
-
COM3
24Vd.c.
24Vd.c.24Vd.c.
220Va.c.
DR28UA
2 A
11
12
13
14
15
② 배터리 홀더
⑬ 출력 커넥터
W
150.7
185
185
모듈고정용
모듈 고정용 후크
노이즈 필터
www.ls-electric.com
■ 서비스 대표 전화 (전국 어디서나)
1544-2080
■ 구입 문의
서울영업
TEL:(02)2034-4623~38
부산영업
TEL:(051)310-6855~60
대구영업
TEL:(053)603-7741~8
서부영업(광주)
TEL:(062)510-1891~92
서부영업(대전)
TEL:(042)820-4240~42
■ 제조사(공장): 충남 천안시 동남구 목천읍 삼성4길 56 (우 31226)
③ 입출력 표시용LED
⑤ SD카드 커넥터
⑦ PADT접속(USB)
⑨ 전원 단자대
D
H
64
90
64
90
64
90
위치고정용 돌기
증설커버
접속용 돌기
PLC 전원부
PE
PLC 입출력부
10310001354 V4.4 (2022.9)
FAX:(02)2034-4057
FAX:(051)310-6851
FAX:(053)603-7788
FAX:(062)526-3262
FAX:(042)820-4298
