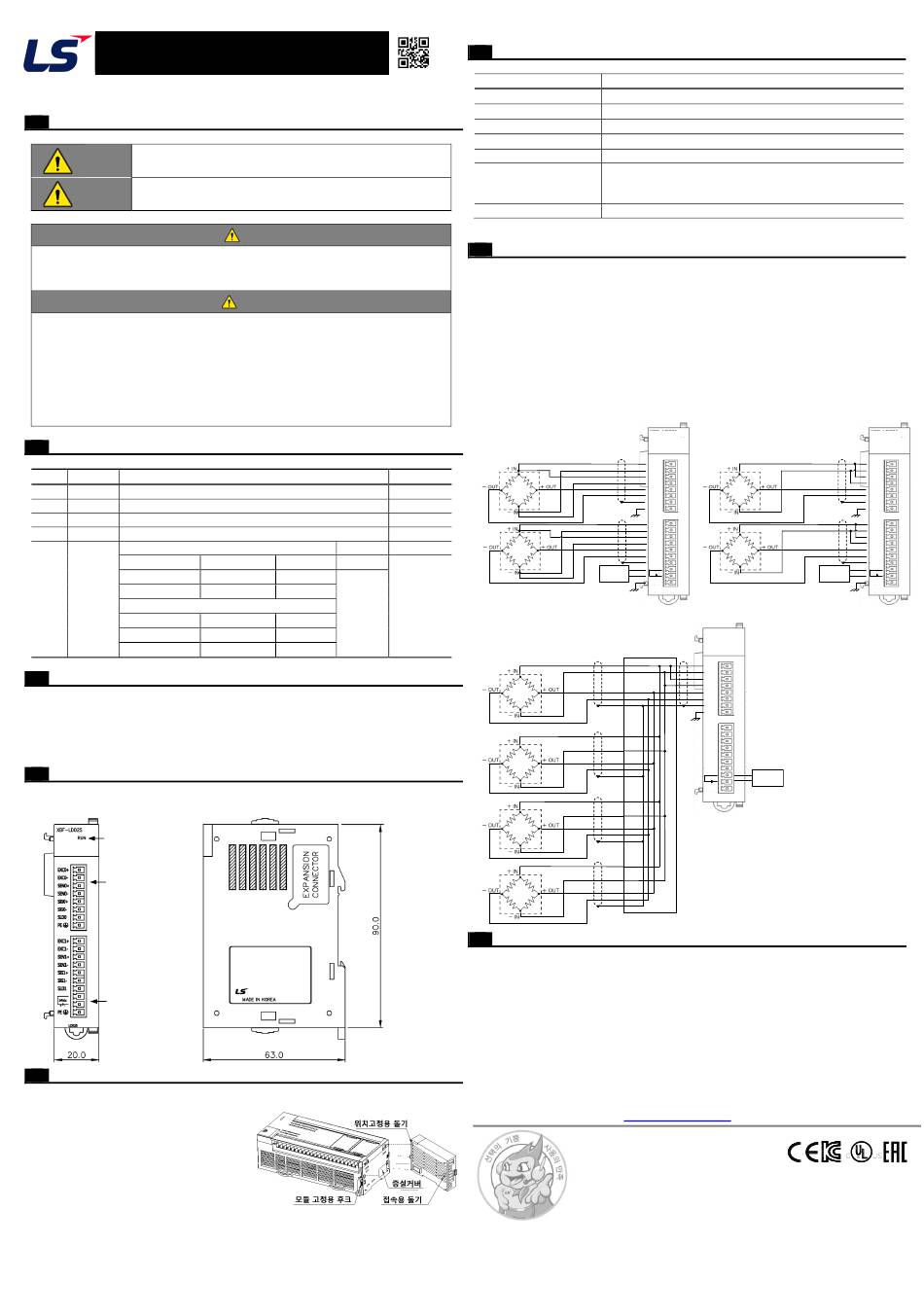

LS XBF-LD02S Installation Manual

C/N: 10310001475
Programmable Logic Controller 설치 가이드
XGB 로드셀 모듈
이 설치 가이드는 PLC제어를 위해 간략한 동작 설명을 제공합니다. 제품을 사용하기
전에 안전을 위한 주의 사항 등을 반드시 읽고 정확하게 사용하여 주십시오.
안전을 위한 주의사항
1
■ 경고/주의 표기의 의미
취급을 잘못할 경우 사용자가 사망 또는 중상을 입을
경고
위험이 예상되는 경우
취급을 잘못할 경우 사용자가 상해를 입거나 또는 물적
주의
손해만 발생하는 위험이 예상되는 경우
① 전원이 인가된 상태에서 단자대를 만지지 마십시오.
② 제품 내부의 금속성 이물질이 유입되지 않도록 하여 주십시오.
③ 배터리는 충전, 분해, 가열, Short, 솔더링 등을 하지 마십시오.
① 제품의 정격전압과 단자 배열을 확인한 후 정확하게 배선하여 주십시오.
② 배선 시 단자의 나사를 규정 토크로 단단하게 조여 주십시오.
③ 가연성 물질이 있는 주변에 설치하지 마십시오.
④ 제품에 직접 진동이 인가되지 않도록 하십시오.
⑤ 전문 서비스원 외에는 제품을 분해, 수리 또는 개조하지 마십시오.
⑥ 사용설명서와 데이터시트에 명기된 일반규격의 조건에서 사용해 주십시오.
⑦ 출력단에 연결하는 부하는 규정된 정격 이내의 것을 사용하십시오.
⑧ 제품과 배터리를 폐기할 경우 산업 폐기물로 처리하여 주십시오.
사용 환경에 대하여
2
■ 설치 시 아래 환경 조건을 준수하여 주시기 바랍니다.
항목
No
사용온도
1
보관온도
2
사용습도 5∼95%RH, 이슬이 맺히지 않을 것
3
보관습도 5∼95%RH, 이슬이 맺히지 않을 것
4
단속적인 진동이 있는 경우
주파수
5≤f<8.4 ㎐
8.4≤f≤150 ㎐
내진동
5
연속적인 진동이 있는 경우
주파수
5≤f<8.4 ㎐
8.4≤f≤150 ㎐
사용 가능한 버전
3
■ 시스템 구성 시 아래와 같은 버전을 사용해야 정상적인 동작이 가능합니다.
1) XBC 타입
: H(V2.6이상), SU(V1.7이상), U(V1.3이상)
2) XEC 타입
: H(V2.0이상), SU(V1.6이상), U(V1.3이상)
3) XBM 타입
: V3.6이상
: V4.06 이상
4) XG5000 Software

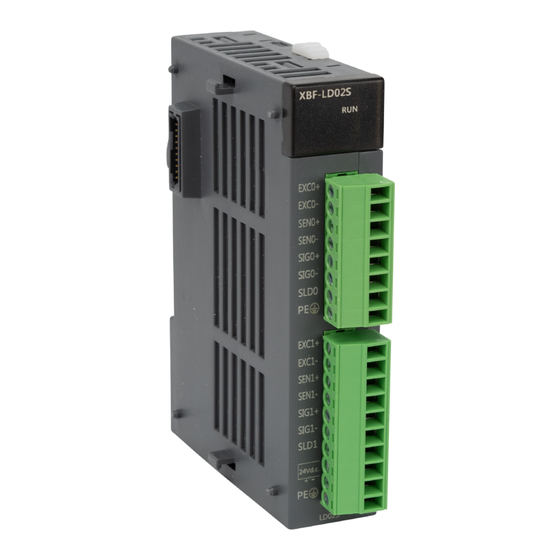

제품의 각 부 명칭 및 외형치수 (mm)
4
■ 제품의 전면부에 대한 설명입니다. 각 부의 명칭을 참조하여 시스템 운전 시
참조하시기 바랍니다. 자세한 설명은 사용설명서를 참조하십시오.
동작표시 LED부
접속용 커넥터
DC24V 외부 입력
제품의 장착 및 분리
5
■ 제품 설치 시 아래 순서에 따라 설치하여 주시기 바랍니다.
1) 제품의 장착
① 접속하려는 제품 우측하단의 증설
커버를 제거합니다.
② 접속용 돌기 부분과 네 모서리의
위치고정용 돌기 부분이 맞도록
서로 밀어서 접속합니다.
③ 접속이 끝난 후 모듈 고정용 후크를
아래쪽으로 내려 확실히 고정합니다.
2) 제품의 분리
① 고정용 후크를 위쪽으로 올린 후
양손으로 제품을 잡고 분리합니다.
(무리한 힘을 가하지 말아 주십시오)
XBF-LD02S
경고
주의
규격
0℃∼55℃
-25℃∼70℃
-
가속도 진폭 횟수
- 3.5mm
9.8 ㎨ (1g)
-
X,Y, Z
각 방향
가속도 진폭
10 회
- 1.75mm
4.9 ㎨ (0.5g)
-
성능 규격
6
■ 아날로그 입력 모듈의 성능 규격은 아래와 같습니다
항목
입력전압
입력 배선 방식
아날로그 입력 범위
출력감도
최대 분해능
입력 정밀도
채널 수
배선
7
■ 설치 케이블
1) 교류전원 라인과 본 모듈의 외부 입력 신호 라인을 가까이 두지 마십시오. 충분한
거리를 유지하여야 교류 측에서 발생하는 서지 또는 유도 노이즈의 영향을 받지
않습니다.
2) 전선은 주위온도, 허용하는 전류를 고려해서 선정되어야 하며, AWG22(0.3㎟) 이상이
좋습니다.
3) 전선은 고온이 발생하는 기기나 물질에 너무 가까이 있거나 기름 등에 장시간 직접
접촉하게 되면, 합선의 원인이 되어 파손이나 오작동을 할 수 있습니다.
4) 단자 대 배선 시 극성을 확인 하십시오.
■ 배선 예
1) 6선식 입력
관련규격
-
-
-
-
-
IEC 61131-2
3) 로드셀 병렬 연결(로드셀 4선식일 경우)
보증 내용
8
■ 보증 기간
구입하신 제품의 보증 기간은 제조 일로부터 18개월입니다.
■ 보증 외 범위
1) 사용설명서에 명기된 이외의 부적당한 조건·환경·취급으로 발생한 경우
2) 고장의 원인이 당사의 제품 이외의 것으로 발생한 경우
3) 당사와 당사가 정한 지정점 이외의 장소에서 개조와 수리를 한 경우
4) 제품 본래의 사용 방법이 아닌 경우
5) 당사에서 출하 시 과학·기술의 수준에서는 예상이 불가능한 사유에 의한 경우
6) 기타 천재·화재 등 당사 측에 책임이 없는 경우
■ 제품 규격의 변경
제품 성능 개선을 위해 설치가이드의 내용은 사전 예고 없이 변경될 수 있습니다.
LS ELECTRIC Co., Ltd.
한번 맺은 인연을
가장 소중히
여깁니다!
성능 규격
5VDC±5%, (350Ω로드셀 채널당 8개 연결 )
4선식 또는 6선식
0.0~6.0㎷
0.125㎶(로드셀 정격 출력이 0.0 ~ 1.0㎷/ V인 경우)
1/40,000
±0.01% 이하(비선형 정확도, 25℃)
영점 Drift: ±0.25㎶/℃
게인 Drift: ±15ppm/℃
2
2) 4선식 입력
XBF-LD02S
RUN
EXC0+
EXC0-
SEN0+
SEN0-
SIG0+
SIG0-
SLD0
PE
EXC1+
EXC1-
SEN1+
SEN1-
SIG1+
SIG1-
SLD1
+
DC 전원
DC24V
-
(DC24V)
PE
LD02S
XBF-LD02S
RUN
Junction Box
EXC0+
EXC0-
SEN0+
SEN0-
SIG0+
SIG0-
SLD0
PE
EXC1+
EXC1-
SEN1+
SEN1-
SIG1+
SIG1-
SLD1
+
-
DC24V
PE
LD02S
www.lselectric.co.kr 10310001475 V4.2 (2020.4)
■ 서비스 대표 전화 (전국 어디서나)
1544-2080
■ 구입 문의
서울영업
TEL:(02)2034-4623~38
부산영업
TEL:(051)310-6855~60
대구영업
TEL:(053)603-7741~8
서부영업(광주)
TEL:(062)510-1891~92
서부영업(대전)
TEL:(042)820-4240~42
■ 제조사(공장): 충남 천안시 동남구 목천읍 삼성4길 56 (우 31226)
XBF-LD02S
RUN
EXC0+
EXC0-
SEN0+
SEN0-
SIG0+
SIG0-
SLD0
PE
EXC1+
EXC1-
SEN1+
SEN1-
SIG1+
SIG1-
SLD1
+
DC 전원
DC24V
-
(DC24V)
PE
LD02S
DC전원
(DC24V)
