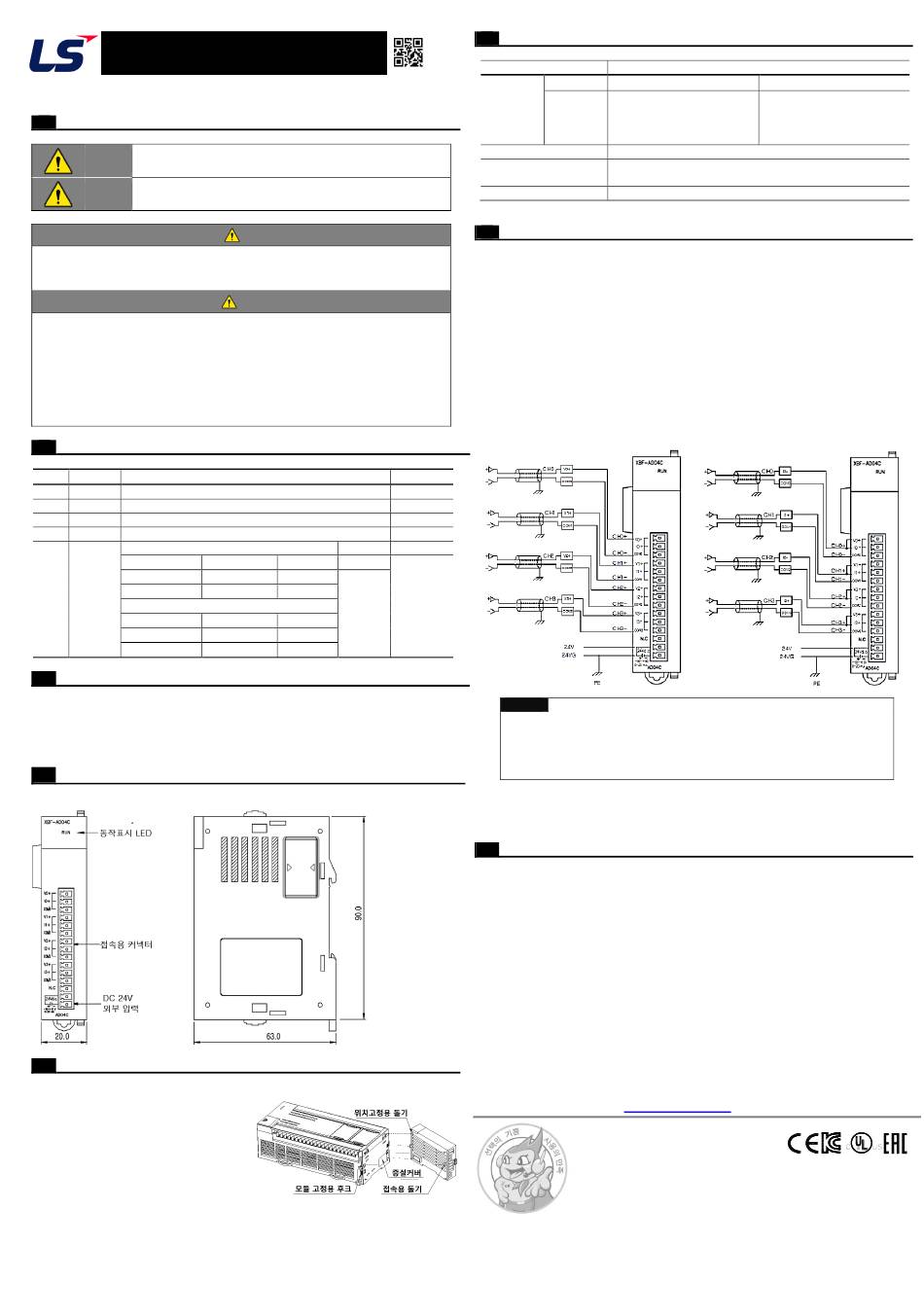

LS XBF-AD04C Installation Manual

C/N: 10310001262
Programmable Logic Controller 설치 가이드
XGB Analog
이 설치 가이드는 PLC제어를 위해 간략한 동작 설명을 제공합니다. 제품을 사용하기
전에 안전을 위한 주의 사항 등을 반드시 읽고 정확하게 사용하여 주십시오.
안전을 위한 주의사항
1
■ 경고/주의 표기의 의미
취급을 잘못할 경우 사용자가 사망 또는 중상을 입을
경고
위험이 예상되는 경우
취급을 잘못할 경우 사용자가 상해를 입거나 또는 물적
주의
손해만 발생하는 위험이 예상되는 경우
① 전원이 인가된 상태에서 단자대를 만지지 마십시오.
② 제품 내부의 금속성 이물질이 유입되지 않도록 하여 주십시오.
③ 배터리는 충전, 분해, 가열, Short, 솔더링 등을 하지 마십시오.
① 제품의 정격전압과 단자 배열을 확인한 후 정확하게 배선하여 주십시오.
② 배선 시 단자의 나사를 규정 토크로 단단하게 조여 주십시오.
③ 가연성 물질이 있는 주변에 설치하지 마십시오.
④ 제품에 직접 진동이 인가되지 않도록 하십시오.
⑤ 전문 서비스원 외에는 제품을 분해, 수리 또는 개조하지 마십시오.
⑥ 사용설명서와 데이터시트에 명기된 일반규격의 조건에서 사용해 주십시오.
⑦ 출력단에 연결하는 부하는 규정된 정격 이내의 것을 사용하십시오.
⑧ 제품과 배터리를 폐기할 경우 산업 폐기물로 처리하여 주십시오.
사용 환경에 대하여
2
■ 설치 시 아래 환경 조건을 준수하여 주시기 바랍니다.
항목
No
사용온도
1
보관온도
2
사용습도 5∼95%RH, 이슬이 맺히지 않을 것
3
보관습도 5∼95%RH, 이슬이 맺히지 않을 것
4
단속적인 진동이 있는 경우
주파수
5≤f<8.4 ㎐
8.4≤f≤150 ㎐
내진동
5
연속적인 진동이 있는 경우
주파수
5≤f<8.4 ㎐
8.4≤f≤150 ㎐
사용 가능한 버전
3
■ 시스템 구성 시 아래와 같은 버전을 사용해야 정상적인 동작이 가능합니다.
1) XBC 타입
: H(V2.2이상), SU(V1.3이상), U(V1.0이상)
2) XEC 타입
: H(V1.5이상), SU(V1.1이상), U(V1.0이상)
3) XBM 타입
: V3.03이상
: V4.0 이상
4) XG5000 Software
제품의 각 부 명칭 및 외형치수 (mm)
4
■ 제품의 전면부에 대한 설명입니다. 각 부의 명칭을 참조하여 시스템 운전 시
참조하시기 바랍니다. 자세한 설명은 사용설명서를 참조하십시오.
제품의 장착 및 분리
5
■ 제품 설치 시 아래 순서에 따라 설치하여 주시기 바랍니다.
1) 제품의 장착
① 접속하려는 제품 우측하단의 증설
커버를 제거합니다.
② 접속용 돌기 부분과 네 모서리의
위치고정용 돌기 부분이 맞도록
서로 밀어서 접속합니다.
③ 접속이 끝난 후 모듈 고정용 후크를
아래쪽으로 내려 확실히 고정합니다.
2) 제품의 분리
① 고정용 후크를 위쪽으로 올린 후
양손으로 제품을 잡고 분리합니다.
(무리한 힘을 가하지 말아 주십시오)
XBF-AD04C
경고
주의
규격
0℃∼55℃
-25℃∼70℃
-
가속도 진폭 횟수
- 3.5mm
9.8 ㎨ (1g)
-
X,Y, Z
각 방향
가속도 진폭
10 회
- 1.75mm
4.9 ㎨ (0.5g)
-
성능 규격
6
■ 아날로그 입력 모듈의 성능 규격은 아래와 같습니다
항목
종류
아날로그
입력 범위
최대분해능
정밀도
채널 수
배선
7
■ 설치 케이블
1) 교류전원 라인과 아날로그 입력 모듈의 외부 입력 신호 라인을 가까이 두지
마십시오. 충분한 거리를 유지하여야 교류 측에서 발생하는 서지 또는 유도
노이즈의 영향을 받지 않습니다.
2) 전선은 주위온도, 허용하는 전류를 고려해서 선정되어야 하며, AWG22(0.3㎟) 이상이
좋습니다.
3) 전선은 고온이 발생하는 기기나 물질에 너무 가까이 있거나 기름 등에 장시간 직접
접촉하게 되면, 합선의 원인이 되어 파손이나 오작동을 할 수 있습니다.
4) 단자 대 배선 시 극성을 확인하십시오.
5) 배선을 고압선이나 동력선과 함께 배선하는 경우에는 유도 장애를 일으켜
오작동이나 고장의 원인이 될 수 있습니다.
6) 사용하는 채널만 채널 운전으로 설정하여 사용하십시오.
■ 배선 예
1) 전압 입력
관련규격
-
-
-
-
-
IEC 61131-2
주의사항
① 전선은 2심 트위스트 실드 선을 사용하여 주십시오.
② 전선의 규격은 AWG 22(0.3㎟) 를 권장합니다.
③ 전류 입력 선택 시의 입력 저항은 250 Ω (typ.)입니다.
④ 전압 입력 선택 시의 입력 저항은 1 MΩ (min.)입니다.
⑤ 아날로그 전원 공급(DC)전원은 24VG와 PE를 연결하여 주십시오.
보증 내용
8
■ 보증 기간
구입하신 제품의 보증 기간은 제조 일로부터 18개월입니다.
■ 보증 외 범위
1) 사용설명서에 명기된 이외의 부적당한 조건·환경·취급으로 발생한 경우
2) 고장의 원인이 당사의 제품 이외의 것으로 발생한 경우
3) 당사와 당사가 정한 지정점 이외의 장소에서 개조와 수리를 한 경우
4) 제품 본래의 사용 방법이 아닌 경우
5) 당사에서 출하 시 과학·기술의 수준에서는 예상이 불가능한 사유에 의한 경우
6) 기타 천재·화재 등 당사 측에 책임이 없는 경우
■ 제품 규격의 변경
제품 성능 개선을 위해 설치가이드의 내용은 사전 예고 없이 변경될 수 있습니다.
LS ELECTRIC Co., Ltd.
한번 맺은 인연을
가장 소중히
여깁니다!
성능 규격
전압
DC 1~5V
DC 0~5V
DC 0~10V
DC -10~10V
1/16,000
±0.2% 이하(주위 온도 상온 25℃)
±0.3% 이하(주위 온도 상온 0~55℃)
2) 전류 입력
www.ls-electric.com 10310001262 V4.5 (2023.5)
