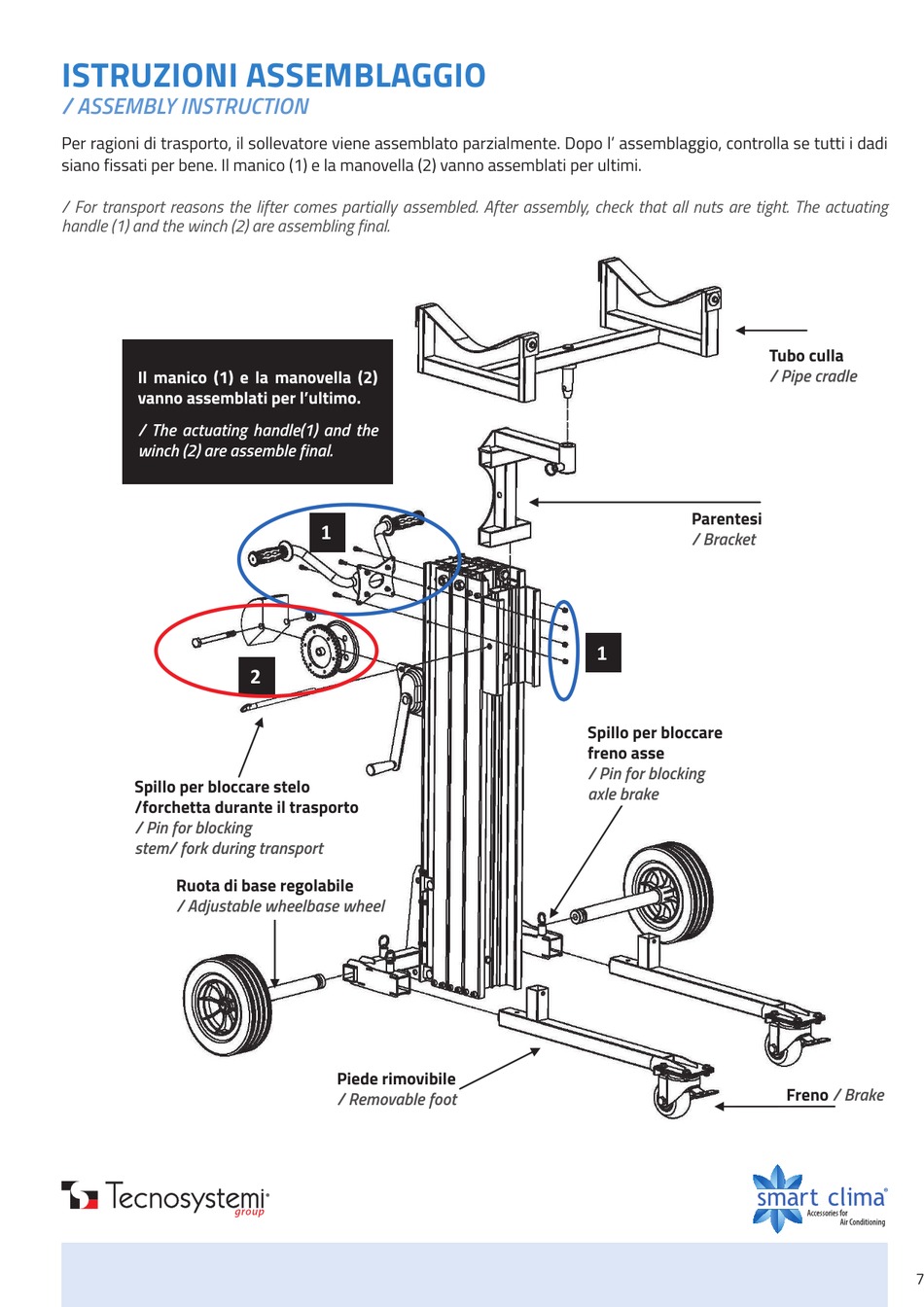

ISTRUZIONI ASSEMBLAGGIO


/ ASSEMBLY INSTRUCTION



Per ragioni di trasporto, il sollevatore viene assemblato parzialmente. Dopo l' assemblaggio, controlla se tutti i dadi
siano fissati per bene. Il manico (1) e la manovella (2) vanno assemblati per ultimi.

/ For transport reasons the lifter comes partially assembled. After assembly, check that all nuts are tight. The actuating
handle (1) and the winch (2) are assembling final.


Il manico (1) e la manovella (2)
vanno assemblati per l'ultimo.

/ The actuating handle(1) and the

winch (2) are assemble final.

Spillo per bloccare stelo
 
/forchetta durante il trasporto

/ Pin for blocking

stem/ fork during transport
Ruota di base regolabile

/ Adjustable wheelbase wheel


Piede rimovibile

/ Removable foot

Spillo per bloccare

freno asse

/ Pin for blocking
axle brake




 
Tubo culla
/ Pipe cradle


Parentesi
/ Bracket
Freno / Brake

