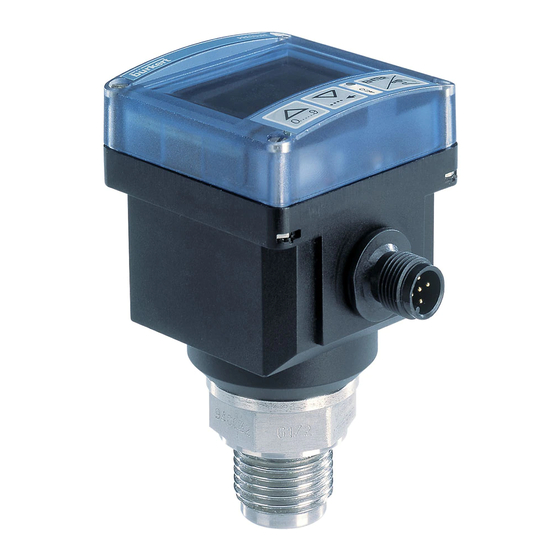

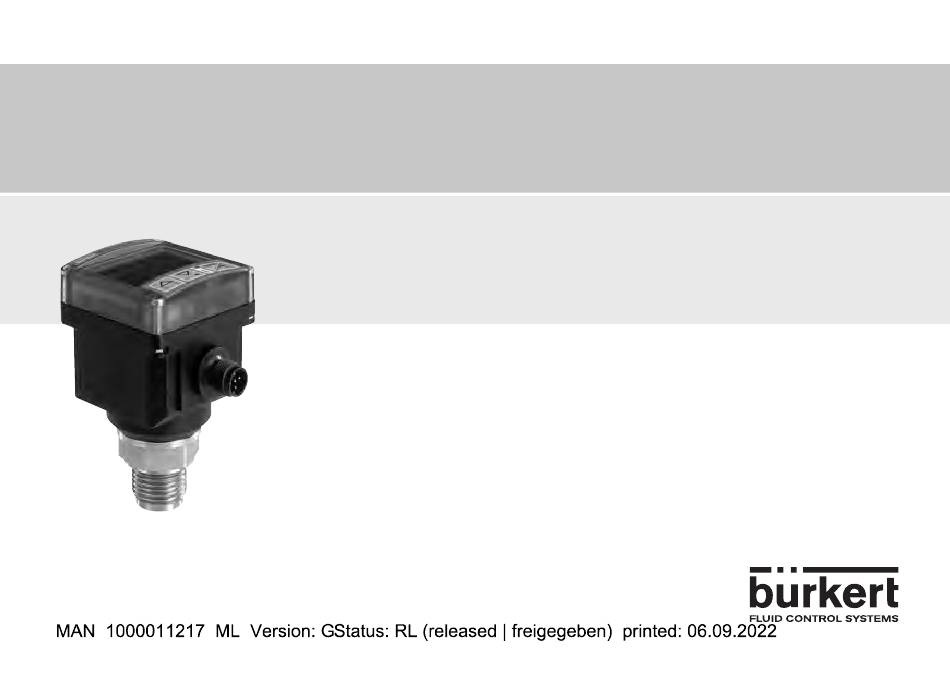

PRESSURE TRANSMITTER
8311
Instruction manual
© Bürkert 2003 – 2022
Subject to technical change without notice
00559850_2206/03
