Summary of Contents for Nakayama PRO BL3600

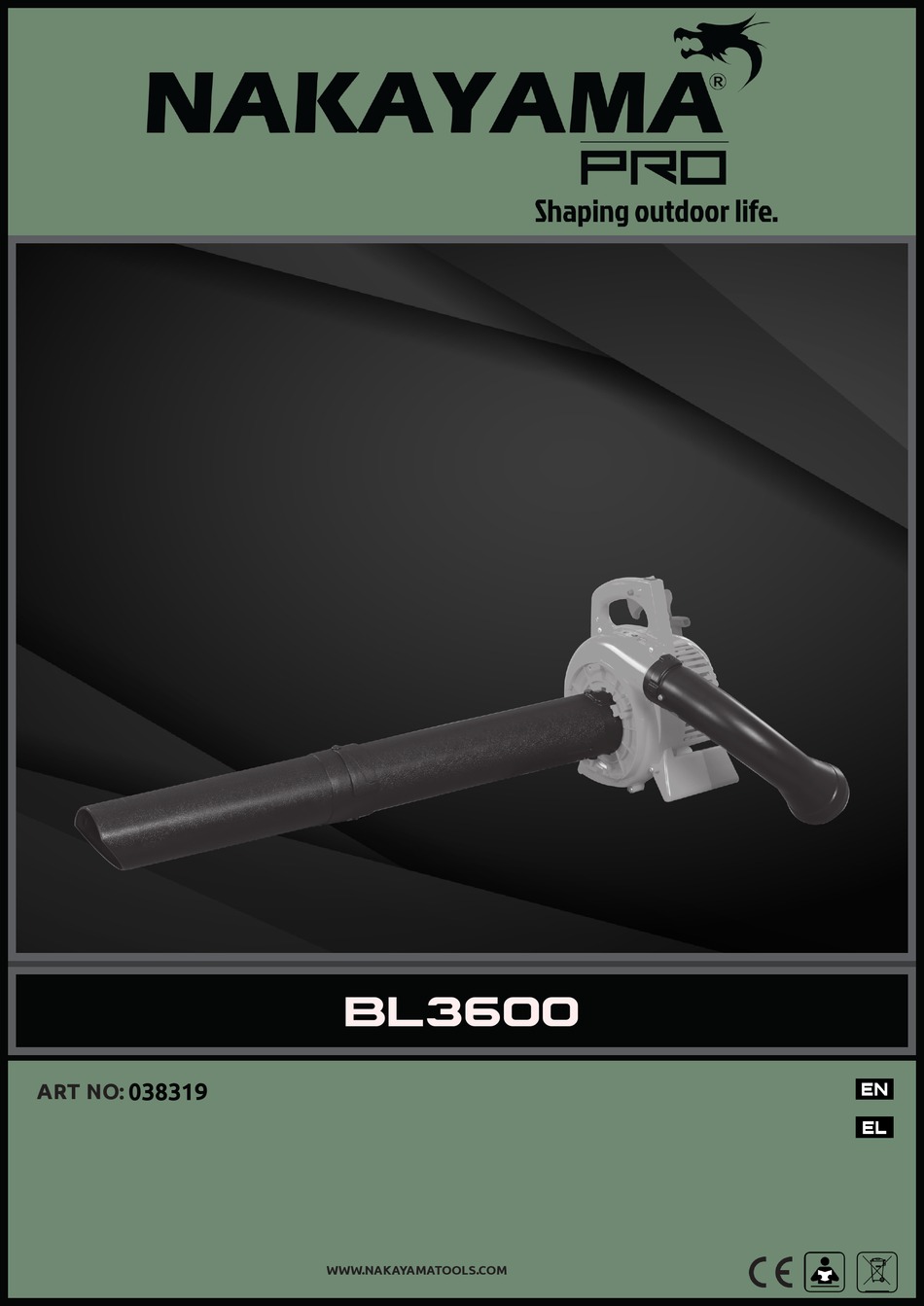

- Page 1 BL3600 038319 ART NO: WWW.NAKAYAMATOOLS.COM...
- Page 2 Fig. 5 Fig. 3 Fig. 7 Fig. 4 Fig. 6 Fig. 8 Fig. 11 Fig. 14 Fig. 9 Fig. 12 Fig. 15 Fig. 10 Fig. 13 Fig. 17 Fig. 18 Fig. 16 WWW.NAKAYAMATOOLS.COM...
-
Page 3: Fig. 19
Fig. 19 Fig. 20 Fig. 21 * The manufacturer reserves the right to make minor changes to product design and technical specifications without prior notice unless these changes significantly affect the performance and safety of the products. The parts described / illustrated in the pages of the manual that you hold in your hands may also concern other models of the manufacturer’s product line with similar features and may not be included in the product you just acquired. - Page 4 Specifications, descriptions and illustrative material in this literature are as accurate as known at the time of publication, but are subject to change without notice. Illustrations may include optional equipment and accessories, and may not include all standard equipment. Safety Instructions (Personal Condition and Safety Equipment) Pictograms KEEP BYSTANDERS AWAY WARNING: WARNING: Indicates danger, warning or caution.
- Page 5 ● Check that blower pipe is not blocked by the ground or by any objects. Warning: Do not operate this product indoors or in inadequately ventilated areas. Engine exhaust contains poisonous emissions and can cause serious injury or death. Keep A Firm Grip Hold handle with fingers together encircling the handle.
-
Page 6: Fig. 1
9. Do not insert your hands and fingers into the vacuum opening or exhaust opening. 10. Hold the machine firmly in both hands when working with it. 11. The machine must not be used by anyone under the age of 16. Technical Data Displacement: 27.2CC... -
Page 7: Fig. 3
Assembly NOTE: Place the unit on the ground or on a work bench to make attachment installation or removal easier. Assembling the blower (Fig.3-4) Fig. 3: (1) Arrow on the straight nozzle pipe (2) Arrow on the blower nozzle pipe (3) Screw Fig. - Page 8 Blower mode (Fig.17) Before operating the unit, check for the following: • The operator is wearing proper clothing, eye and ear protection • All blower attachments are properly installed and secure. 1. Start the unit. 2. Direct the nozzle in the direction in which to blow (Fig.17) 3.
- Page 9 Maintenance Warning: Some maintenance procedures may require special tools or skills. If you are unsure about these procedures, take your unit to an authorised service dealer. Warning: Never do maintenance or repairs with the unit running. Always do maintenance and repairs on a cool unit. Disconnect the spark plug wire to ensure the unit will not start.
- Page 10 Προδιαγραφές, περιγραφές και απεικονιστικό υλικό είναι τόσο ακριβή όσο είναι αυτό εφικτό κατά τον χρόνο της δημοσίευσης και υπόκεινται σε αλλαγές χωρίς περαιτέρω ειδοποίηση. Οι εικόνες είναι δυνατόν να περιλαμβάνουν προαιρετικό εξοπλισμό και παρελκόμενα (αξεσουάρ), και είναι δυνατόν να μην περιλαμβάνουν...
- Page 11 Καθορισμός της περιοχής λειτουργίας ● Επιθεωρήστε την περιοχή που πρέπει να καθαριστεί. ● Ψάξτε για ενδεχόμενους κινδύνους όπως πέτρες ή μεταλλικά αντικείμενα. ● Θεατές και συνεργάτες θα πρέπει να προειδοποιηθούν και παιδιά και ζώα να αποκλειστούν από το να πλησιάσουν σε απόσταση μικρότερη από τα 15m όταν...
- Page 12 Μετά την χρήση ● ΜΗΝ αποθηκεύετε μια μονάδα με καύσιμο στην δεξαμενή της. Μπορεί να λάβει χώρα διαρροή. ● Επιστρέψτε το αχρησιμοποίητο καύσιμο σε ένα εγκεκριμένο δοχείο αποθήκευσης καυσίμου. Αποθήκευση ● Η νομοθεσία περί αποθήκευσης καυσίμων διαφέρει από περιοχή σε περιοχή. ●...
- Page 13 Περιγραφή βασικών τμημάτων Διακόπτης ON/OFF Σκανδάλη ελέγχου τροφοδοσίας Βίδα ασφάλισης πλέγματος Μοχλός Λαβή σκοινιού εκκίνησης ασφάλισης της σκανδάλης Φούσκα καυσίμου (πουάρ) Κάλυμμα φίλτρου αέρα Χειρολαβή Πλέγμα προστασίας φτερωτής Περίβλημα κινητήρα Σωλήνας Προέκταση σωλήνα αναρρόφησης Σάκος συλλογής αναρρόφησης φύλλων Σωλήνας σύνδεσης σάκου Προέκταση...
- Page 14 1. Σπρώξτε την κάλυμμα προστασίας στον ευθύ σωλήνα και, στη συνέχεια, σπρώξτε τον σωλήνα αέρα πάνω από τον ευθύ σωλήνα και τον πείρο ασφάλισης. Το βέλος στον σωλήνα αέρα πρέπει να βρίσκε- Ευθύ τμήμα σωλήνα ται στην ίδια ευθεία με τον ευθύ σωλήνα. Περιστρέψτε το σωλήνα δεξιόστροφα για να τον ασφαλίσε- τε.
- Page 15 - Βεβαιωθείτε ότι ο σάκος συλλογής δεν έχει συστραφεί ή περιοριστεί με οποιονδήποτε τρόπο. 1. Εκκινήστε το μηχάνημα. 2. Τοποθετήστε τον ιμάντα του σάκου συλλογής πάνω από τον αριστερό ώμο και ρυθμίστε τον ιμάντα όπως απαιτείται (Εικ. 18). 3. Πατήστε τη σκανδάλη για ξεκινήσετε την λειτουργία αναρρόφησης. 4.
- Page 16 Συντήρηση Προειδοποίηση: Ορισμένες διαδικασίες συντήρησης μπορεί να απαιτούν ειδικά εργαλεία ή εξειδικευμένη γνώση. Εάν δεν είστε σίγουροι πως έχετε την απαιτούμενη εμπειρία και γνώσεις για την ορθή εκτέλεση αυτών των διαδικασιών, παραδώστε το μηχάνημα σε έναν εξουσιοδοτημένο αντιπρόσωπο σέρ- βις. Προειδοποίηση: Μην...
- Page 17 Αποθήκευση - Ποτέ μην αποθηκεύετε το μηχάνημα με καύσιμο στη δεξαμενή. - Αφήστε τον κινητήρα να κρυώσει πριν την αποθήκευση του μηχανήματος. - Κλειδώστε τον χώρο αποθήκευσης του μηχανήματος για να αποτρέψετε μη εξουσιοδοτημένη χρήση ή ζημιά. - Αποθηκεύστε το μηχάνημα σε στεγνό, καλά αεριζόμενο χώρο. - Αποθηκεύστε...
