OPERATION AND INSTALLATION MANUAL
Wood-burning & Smoke Exempt Op�onal Models
Guide d'u�lisa�on et Mode d'Emploi

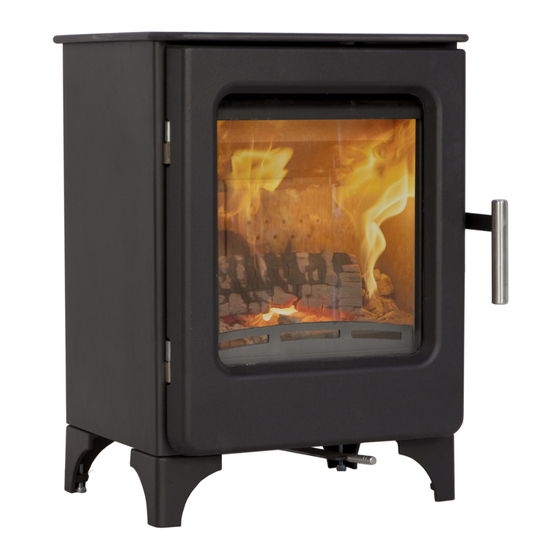

ASHCOTT (SE)
ASHCOTT PEDESTAL (SE)
ASHCOTT LOGSTORE (SE)
1 OF 32
ENG/FR
VERSION 3. 2019
M00560-00-00-00-00
(M00561-00-00-00-00)
M00562-00-00-00-00
(M00564-00-00-00-00)
M00563-00-00-00-00
(M00565-00-00-00-00)

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ASHCOTT and is the answer not in the manual?

Questions and answers

Related Manuals for Mendip Stoves ASHCOTT

Summary of Contents for Mendip Stoves ASHCOTT

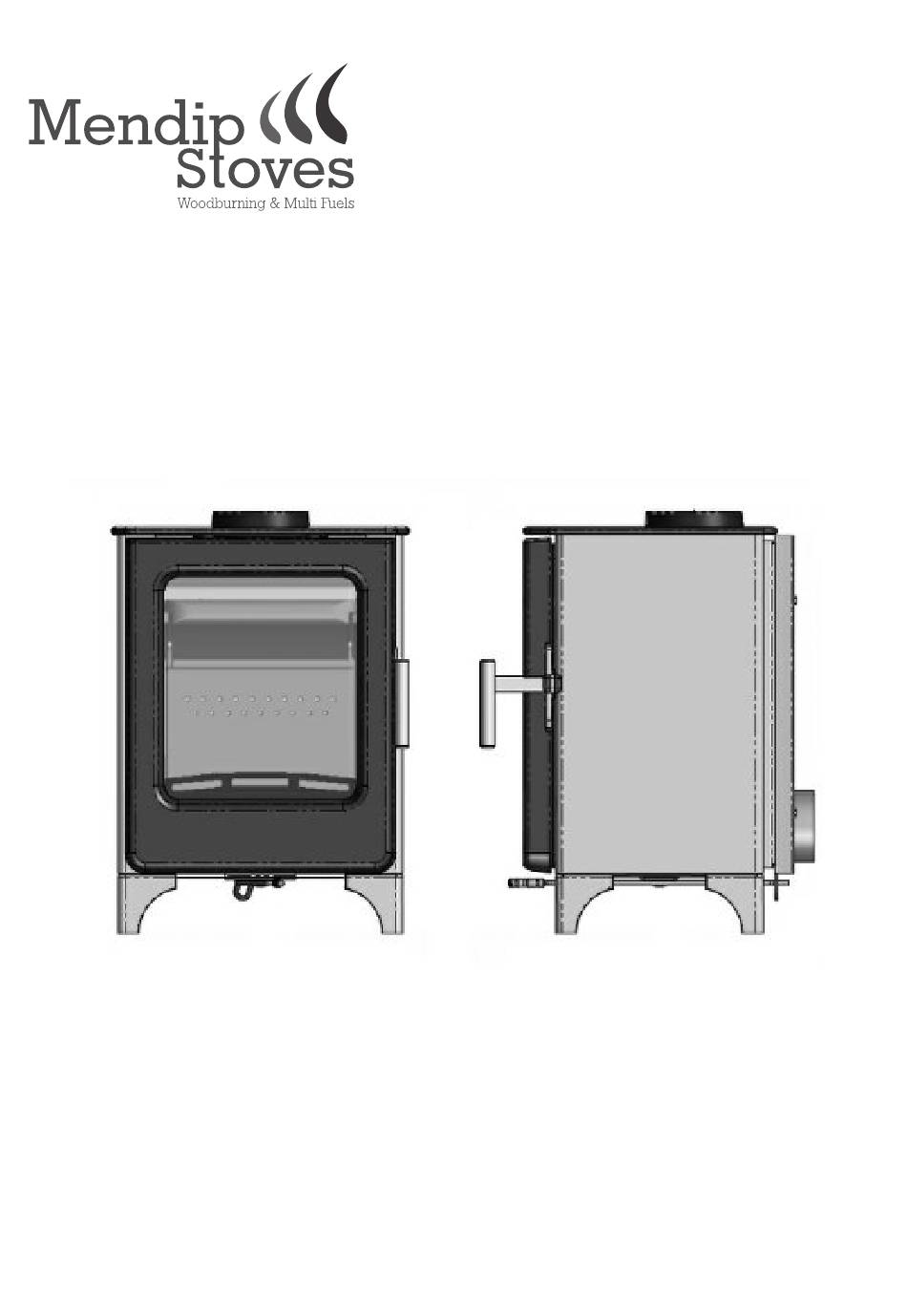

  • Page 1 ENG/FR VERSION 3. 2019 OPERATION AND INSTALLATION MANUAL Wood-burning & Smoke Exempt Op�onal Models Guide d’u�lisa�on et Mode d'Emploi ASHCOTT (SE) M00560-00-00-00-00 (M00561-00-00-00-00) ASHCOTT PEDESTAL (SE) M00562-00-00-00-00 (M00564-00-00-00-00) ASHCOTT LOGSTORE (SE) M00563-00-00-00-00 (M00565-00-00-00-00) 1 OF 32...
  • Page 2 This manual refers to the stoves listed above, which are tested in accordance with EN 13240. Thank you for purchasing your new stove from Mendip Stoves. Please read this manual carefully to ensure that you get maximum enjoyment and performance from your new stove and to prevent any poten�al opera�onal problems. Please note that “all local regula�ons, including those referring to na�onal and European Standards, need to be complied with when...

  • Page 3: Health And Safety Precautions

    Older proper�es, especially, may have chimney faults or the cross sec�on may be too large . Mendip Stoves recommend the use of a solid fuel flue lining system for all installa�on into exis�ng chimneys. All chimney systems must be used in accordance with Building Regula�ons Approved Document J.
  • Page 4 If the stove has not been used for some �me the flue should be checked for blockages before use. Do not modify the appliance; only use spares authorised by the manufacturer. STOVE PERFORMANCE & TESTING Mendip Stoves, ASHCOTT model is tested in accordance with EN 13240. Recommended for smoke Output wood fuel...
  • Page 5 Rear to Floor to Floor to Air Height Width Depth Direct Air Size Centre Rear Flue Intake Diameter Intake Flue Collar Exit Stove ASHCOTT 575mm 424mm 310mm 412mm 125mm 128mm 460mm 151mm 100mm ASHCOTT 750mm 424mm 370mm 412mm 125mm 128mm...

  • Page 6: Combustion Air

    Connec�on to chimney Mendip Stoves are built with a top flue outlet as standard, this can be altered to a rear connec�on by removing the top collar, rear cover plate then exchanging collar and plate. Care should be taken to ensure an air�ght fit when refi�ng collar and plate.
  • Page 7 OPERATING YOUR STOVE - SUITABLE FUELS - ASHCOTT Your stove is tested and designed to burn wood, wood brique�es can also be burnt but special account should be taken of fuel weight. Good quality wood is the most important factor in your stove working efficiently and cleanly. Always use dry split hardwood firewood (moisture content of 20% or less).
  • Page 8 4. Use the glove when opera�ng air controls and door. MENDIP STOVES RECOMMEND THE USE OF A FLUE THERMOSTAT TO CHECK YOUR STOVE IS NOT OVERHEATING. PLACE FLUE THERMOSTAT DIRECTLY ABOVE COLLAR OF STOVE AND REFER TO TEMPERATURE GAUGE ON PAGE 4.
  • Page 9 Clean Air Act requirements. The ASHCOTT SE stove has been recommended as suitable for use in smoke control areas when burning wood logs. The appliance has been fi�ed with a modifica�on to fix the air controls at 17% open in its minimum posi�on, altera�ons should not be a�empted.

  • Page 10: Overnight Burning

    Mendip Stoves are designed to burn wood. Wood burns more efficiently and cleanly when it is burnt ho�er, the typical burn cycle of a wood load is 1hr. Mendip Stoves do not recommend that their stoves are burnt overnight for this reason. As a night �me regime we recommend that the fire is loaded when hot and burnt for five minutes with the secondary air control fully open...

  • Page 11: Troubleshooting

    TROUBLE SHOOTING 1. Fire Will Not Burn - check 3. Soot forms on the window a) the air inlet is not obstructed in any way, a) The firewood may be too wet b) that chimney and flue ways are clear, b) the intake of secondary air may be insufficient c) that a suitable fuel is being used, c) fire not hot enough...

  • Page 12: Maintenance

    MAINTENANCE Mendip Stoves recommends that your model needs to have the ash removed from the stove at regular intervals (weekly if used daily). Allowing the ash pan to over flow can impede the func�on of the stove and can cause possible damage to the stove grate and ash pan.
  • Page 13 5. Guide d’u�lisa�on et bon de garan�e 6. Briques réfractaires, elles font par�e intégrante du poêle, ne pas jeter. 7. Sac absorbant d’humidité ASHCOTT- COMBUSTION CHAMBER/ CHAMBRE DE COMBUSTION INTÉRIEUR Inner deflec�on bracket / Brick set - complete / Support de dévia�on intérieur...
  • Page 14 HOW TO REMOVE A VERMICULITE BRICK SET MONTAGE ET DÉMONTAGE DE L’INTÉRIEUR To remove a vermiculite brick set take the following steps Pour enlever un ensemble de briques vermiculites suivez les étapes Remove ashpan and log retainer Enlever le bac cendre et l’arrêt de bûches Place hand through ashpan and li�...
  • Page 15 HOW TO REMOVE A VERMICULITE BRICK SET MONTAGE ET DÉMONTAGE DE L’INTÉRIEUR Remove upper steel baffle by li�ing baffle off securing tabs. Slide to rear and push to right. The le� side will now come down. Remove baffle. Pour qui�er le deflecteur secondaire en acier il faut lever de la plaque de ces anglets de fixa�on.
  • Page 16 SPARE PARTS LIST / LISTE DES PIÈCES DÉTACHÉES 16 OF 32...
  • Page 17 INNER CONV PANEL SPACER M10560-11-24-00-00 LEVER ARM - COMBUSTION Levier de combus�on M10560-11-28-99-00 LEVER HANDLE Poignée de levier M10560-02-00-00-00 MP ASHCOTT BRICK - FULL SET Jeu de plaques Ashco� M90500-05-01-00-00 CAST GRATE Grille en fonte M10560-04-00-00-00 LOG RETAINER Arrêt Bûches...
  • Page 18 DOOR ASSEMBLY / ASSEMBLAGE DE LA PORTE Door Assembly ITEM NO. MENDIP STOVE CODE DESCRIPTION (EN) DESCRIPTION (FR) QTY. M10560-06-01-00-00 ASHCOTT DOOR Porte Ashco� M10560-06-04-00-00 HANDLE Poignée M10560-01-01-99-00 GLASS Vitre M10560-06-32-00-00 COMPLETE DOOR SEAL Jointe de porte complète M10560-01-02-01-00 GLASS SEAL INC SUPPORTS...
  • Page 19 HOW TO INSTALL A PEDESTAL / LOGSTORE COMMENT INSTALLER UN PIEDESTAL / MAGASIN DE BOIS Remove the cast iron, fire grate and carefully �lt the Ashco� to lie on it’s rear on a pla�orm of a similar level as the pallet. It is then possible to access the underside heat shield and remove it. Reinstate the removed bolts to maintain the air �ght combus�on chamber.
  • Page 20 Ce manuel se réfère aux poêles énumérés ci-dessus. Ils ont été testés conformément à la norme EN 13240. Nous vous remercions d'avoir choisi un nouveau poêle de Mendip Stoves et nous sommes certains que vous en serez enchantés. Lisez ces instruc�ons, elles relatent les principes de base pour assurer l'installa�on sa�sfaisante de votre...
  • Page 21 à-dire, plus de 160 mm x 160 mm. La société Mendip Stoves conseille l'u�lisa�on d'un système de conduit de fumée de combus�bles solides pour l'installa�on dans des cheminées existantes. Tous les systèmes de cheminée doivent être u�lisés conformément au Règlement de construc�on approuvé.
  • Page 22 Il n'y a pas de règles européennes concernant la distance minimale des murs non-inflammables, Mendip Poêles recommande de laisser une distance d'au moins 100 mm à l’arrière et sur les côtés du poêle. Les Modèles ASHCOTT, , prennent l'air de combus�on à...
  • Page 23 Floor to Hauteur Larguer Profondeur de la Sor�e de Sol à la d'Entrée d'Entrée Rear Flue Cheminée d'Air Cheminée Prise d'Air d'Air Exit Arrière ASHCOTT 575mm 424mm 310mm 412mm 125mm 128mm 460mm 151mm 100mm ASHCOTT 750mm 424mm 370mm 412mm 125mm...

  • Page 24: Mis En Service

    NE PAS BRÛLER DU CHARBON BRUN. NE PAS BRÛLER DES DÉCHETS DOMESTIQUES, CET APPAREIL N’EST PAS UN INCINERATÉUR MENDIP STOVES conseille l'u�lisa�on d’un THERMOSTAT de cheminée pour vérifier que votre poêle ne surchauffe pas. Me�ez le THERMOSTAT DIRECTEMENT AU-DESSUS DU POELE sur le conduit et comparer aux TEMPERATURES de références déclarées dans les tests (page 27).
  • Page 25 COMMENT ALLUMEZ VOTRE POÊLE À BOIS MENDIP emarque : Si la conduit est à l’extérieure et en période de grand froid, il peut être nécessaire de réchauffer la cheminée en u�lisant les allume-feux préalable à l'allumage avec du bois. 1. Placez des pe�ts bouts de bois sec (pe�t bois) dans le foyer par-dessus les allume-feux non toxiques.

  • Page 26: Bois De Chauffage

    �rage sont bonnes si la fumée est a�rée par la cheminée. ENCRASSEMENT ET COMBUSTION INCOMPLÈTE Mendip Stoves sont conçus pour brûler du bois. Comme un régime de temps de nuit, nous recommandons que la chamber de combusion est chargé quand il est chaud et brûlé...
  • Page 27 ATTENTION Correctement installé, exploité et entretenu, votre poêle n’éme�ra pas de fumées dans l'habita�on. Des Fumées occasionnelles lors du décendrage et du ravitaillement en bois peuvent se produire. Cependant, les émissions de fumées persistantes sont poten�ellement dangereuses et ne peuvent pas être tolérées. Si les émissions de fumée persistent, suivez ces instruc�ons: a) Ouvrez les portes et les fenêtres pour ven�ler la pièce, puis qui�ez les lieux.
  • Page 28 ENCRASSEMENT ET COMBUSTION INCOMPLÈTE Mendip Stoves recommande de ne�oyer régulièrement votre poêle, re�rez la cendre (hebdomadaire si l’u�lisa�on est quo�diennement). U�liser un cendrier rempli par trop de cendre peut entraver le fonc�onnement du poêle et peut causer des dommages sur la grille du poêle et sur le cendrier. Pour enlever le bac à cendre, u�liser l'ou�l et l’accrocher sur le devant du cendrier.
  • Page 29 L’ENTRETIEN ANNUEL Mendip Stoves Ltd Ashco� ENERGIA · · ΕΝΕΡΓΕΙΑ · ENERGIJA · ENERGY · ENERGIE 2015/1186 29 OF 32...
  • Page 30 30 OF 32...
  • Page 31 31 OF 32...
  • Page 32 Distribué en France par la société / Distributed in France and Benelux by: Eurostove SAS Part of the Eurostove Group Centre d’Affaires Rue de L’horlogerie BP 60011 62401 Bethune Cedex Contact@eurostove.fr www.eurostove.fr CODE: M10560-49-00-99-00 ASHCOTT Manual - Version 3 - amended July 2022 32 OF 32...

This manual is also suitable for:

Ashcott pedestalAshcott logstore
