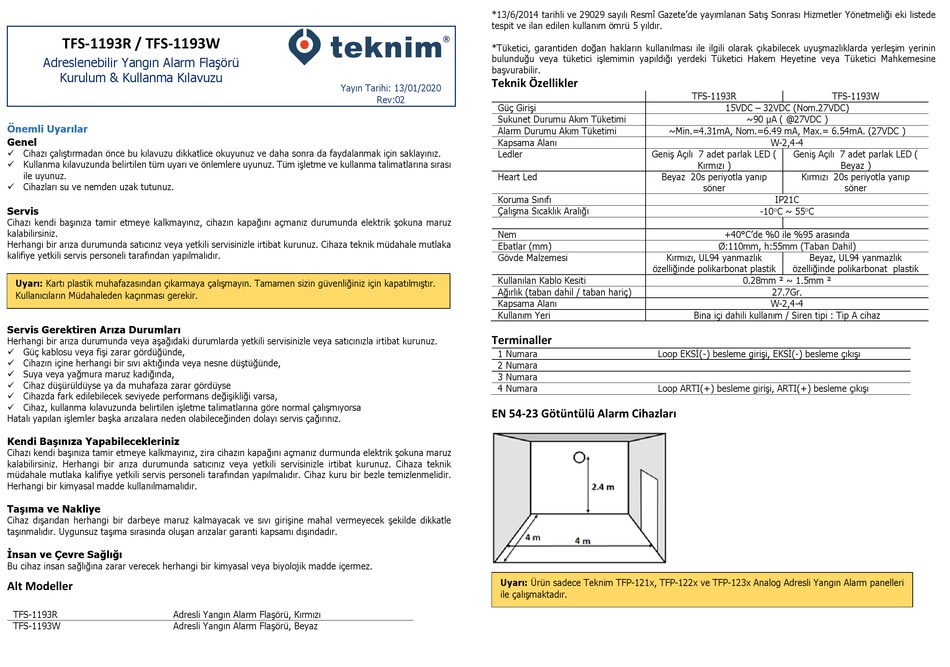

Teknim TFS-1193R Installation Manual

TFS-1193R / TFS-1193W
Adreslenebilir Yangın Alarm Flaşörü
Kurulum & Kullanma Kılavuzu
Önemli Uyarılar
Genel
✓ Cihazı çalıştırmadan önce bu kılavuzu dikkatlice okuyunuz ve daha sonra da faydalanmak için saklayınız.
✓ Kullanma kılavuzunda belirtilen tüm uyarı ve önlemlere uyunuz. Tüm işletme ve kullanma talimatlarına sırası
ile uyunuz.
✓ Cihazları su ve nemden uzak tutunuz.
Servis
Cihazı kendi başınıza tamir etmeye kalkmayınız, cihazın kapağını açmanız durumunda elektrik şokuna maruz
kalabilirsiniz.
Herhangi bir arıza durumunda satıcınız veya yetkili servisinizle irtibat kurunuz. Cihaza teknik müdahale mutlaka
kalifiye yetkili servis personeli tarafından yapılmalıdır.
Uyarı: Kartı plastik muhafazasından çıkarmaya çalışmayın. Tamamen sizin güvenliğiniz için kapatılmıştır.
Kullanıcıların Müdahaleden kaçınması gerekir.
Servis Gerektiren Arıza Durumları
Herhangi bir arıza durumunda veya aşağıdaki durumlarda yetkili servisinizle veya satıcınızla irtibat kurunuz.
✓ Güç kablosu veya fişi zarar gördüğünde,
✓ Cihazın içine herhangi bir sıvı aktığında veya nesne düştüğünde,
✓ Suya veya yağmura maruz kadığında,
✓ Cihaz düşürüldüyse ya da muhafaza zarar gördüyse
✓ Cihazda fark edilebilecek seviyede performans değişikliği varsa,
✓ Cihaz, kullanma kılavuzunda belirtilen işletme talimatlarına göre normal çalışmıyorsa
Hatalı yapılan işlemler başka arızalara neden olabileceğinden dolayı servis çağırınız.
Kendi Başınıza Yapabilecekleriniz
Cihazı kendi başınıza tamir etmeye kalkmayınız, zira cihazın kapağını açmanız durmunda elektrik şokuna maruz
kalabilirsiniz. Herhangi bir arıza durumunda satıcınız veya yetkili servisinizle irtibat kurunuz. Cihaza teknik
müdahale mutlaka kalifiye yetkili servis personeli tarafından yapılmalıdır. Cihaz kuru bir bezle temizlenmelidir.
Herhangi bir kimyasal madde kullanılmamalıdır.
Taşıma ve Nakliye
Cihaz dışarıdan herhangi bir darbeye maruz kalmayacak ve sıvı girişine mahal vermeyecek şekilde dikkatle
taşınmalıdır. Uygunsuz taşıma sırasında oluşan arızalar garanti kapsamı dışındadır.
İnsan ve Çevre Sağlığı
Bu cihaz insan sağlığına zarar verecek herhangi bir kimyasal veya biyolojik madde içermez.
Alt Modeller

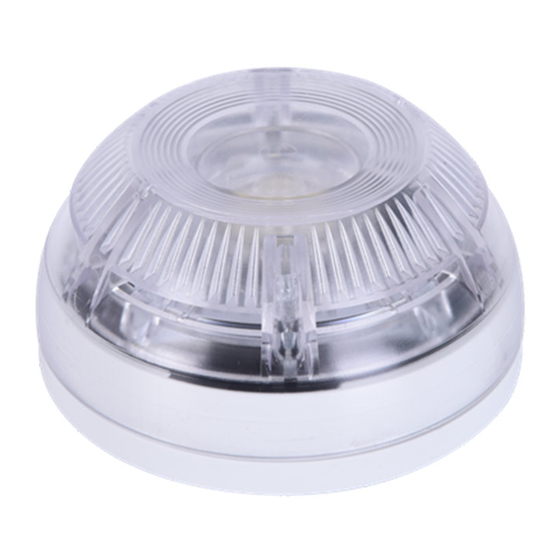

TFS-1193R Adresli Yangın Alarm Flaşörü, Kırmızı
TFS-1193W Adresli Yangın Alarm Flaşörü, Beyaz
*13/6/2014 tarihli ve 29029 sayılı Resmî Gazete'de yayımlanan Satış Sonrası Hizmetler Yönetmeliği eki listede
tespit ve ilan edilen kullanım ömrü 5 yıldır.
*Tüketici, garantiden doğan hakların kullanılması ile ilgili olarak çıkabilecek uyuşmazlıklarda yerleşim yerinin
bulunduğu veya tüketici işlemimin yapıldığı yerdeki Tüketici Hakem Heyetine veya Tüketici Mahkemesine
başvurabilir.
Teknik Özellikler
Yayın Tarihi: 13/01/2020
Rev:02
Güç Girişi
Sukunet Durumu Akım Tüketimi
Alarm Durumu Akım Tüketimi
Kapsama Alanı
Ledler
Heart Led
Koruma Sınıfı
Çalışma Sıcaklık Aralığı
Nem
Ebatlar (mm)
Gövde Malzemesi
Kullanılan Kablo Kesiti
Ağırlık (taban dahil / taban hariç)
Kapsama Alanı
Kullanım Yeri
Terminaller
1 Numara
2 Numara
3 Numara
4 Numara
EN 54-23 Götüntülü Alarm Cihazları
Uyarı: Ürün sadece Teknim TFP-121x, TFP-122x ve TFP-123x Analog Adresli Yangın Alarm panelleri
ile çalışmaktadır.
TFS-1193R
15VDC – 32VDC (Nom.27VDC)
~90 µA ( @27VDC )
~Min.=4.31mA, Nom.=6.49 mA, Max.= 6.54mA. (27VDC )
W-2,4-4
Geniş Açılı 7 adet parlak LED ( Geniş Açılı 7 adet parlak LED (
Kırmızı )
Beyaz 20s periyotla yanıp Kırmızı 20s periyotla yanıp
söner
IP21C
-10C ~ 55C
+40°C'de %0 ile %95 arasında
Ø:110mm, h:55mm (Taban Dahil)
Kırmızı, UL94 yanmazlık Beyaz, UL94 yanmazlık
özelliğinde polikarbonat plastik özelliğinde polikarbonat plastik
0.28mm ² ~ 1.5mm ²
27.7Gr.
W-2,4-4
Bina içi dahili kullanım / Siren tipi : Tip A cihaz
Loop EKSİ(-) besleme girişi, EKSİ(-) besleme çıkışı
Loop ARTI(+) besleme girişi, ARTI(+) besleme çıkışı
TFS-1193W
Beyaz )
söner
