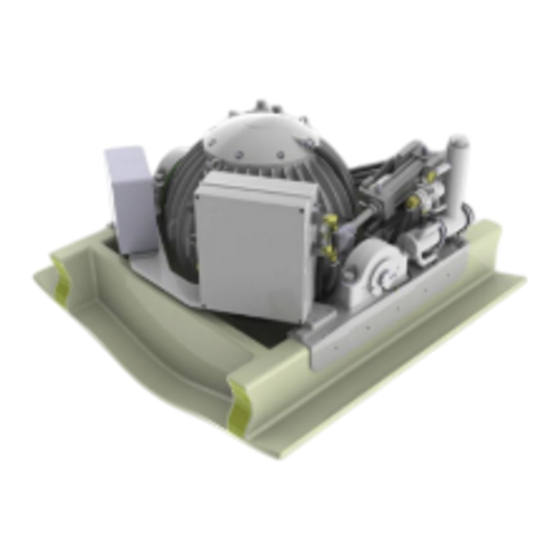

Seakeeper 8000 GYRO Operation Manual

Stabilizer
Hide thumbs

Advertisement

Quick Links

Download this manual

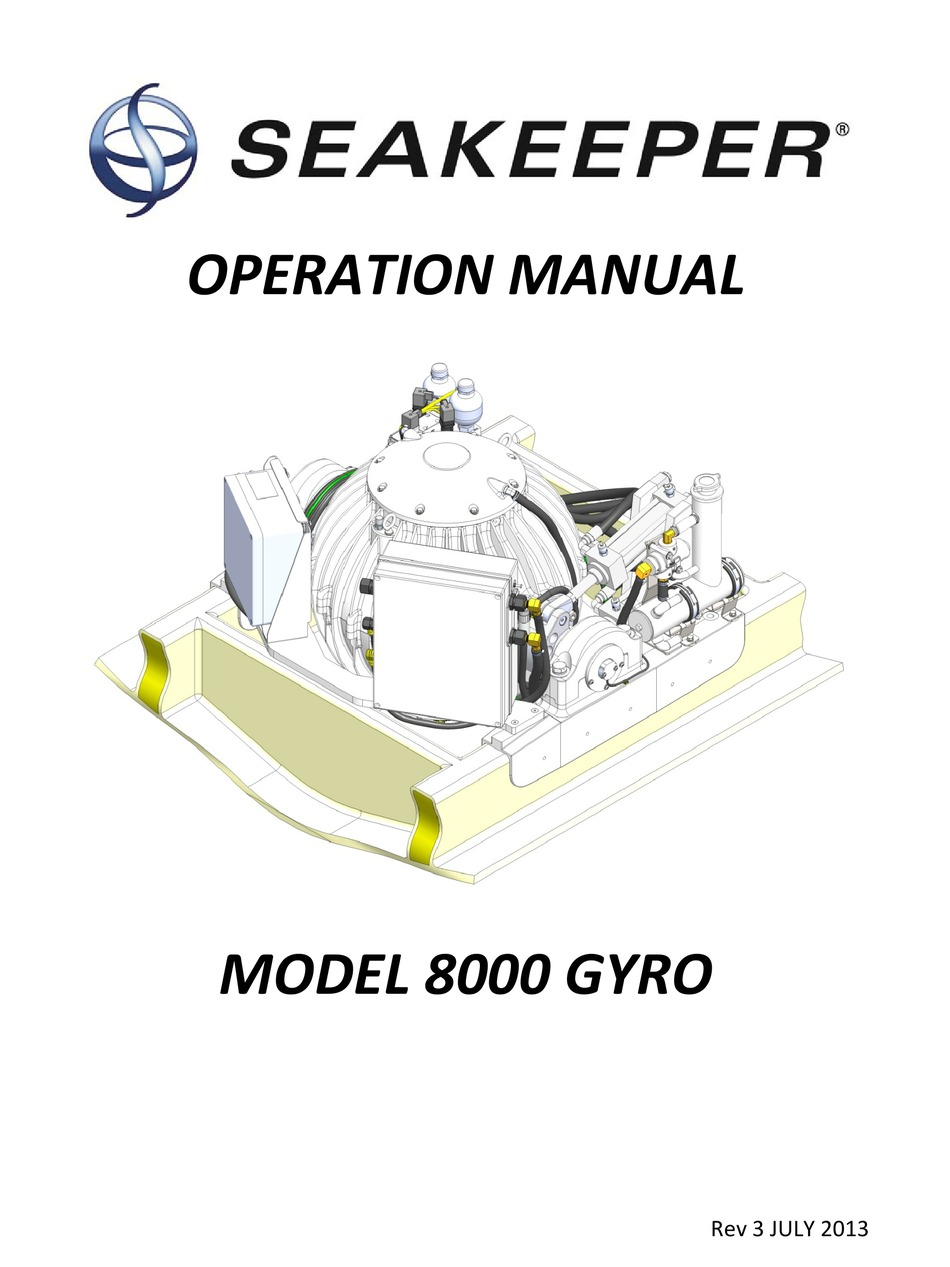

OPERATION MANUAL


MODEL 8000 GYRO

Rev 3 JULY 2013

Advertisement

loading
Need help?

Need help?

Do you have a question about the 8000 GYRO and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Seakeeper 8000 GYRO

Summary of Contents for Seakeeper 8000 GYRO

  • Page 1 OPERATION MANUAL     MODEL 8000 GYRO    Rev 3 JULY 2013 ...
  • Page 2 THIS PAGE INTENTIONALLY LEFT BLANK...
  • Page 3 Product:  Document #:  Rev:  OPERATION  MANUAL    MODEL 8000 GYRO  90141  3      MODEL 8000 GYRO   OPERATION MANUAL  JULY 2013      Contents:  Section 1 – System Overview  Section 2 – System Operation  Section 3 – Power Failures, Alarms, and Troubleshooting  Section 4 – Maintenance  Section 5 – Warranty, Limit of Liability, Property Rights  Section 6 – Gyro Specs and Summary    44425 PECAN COURT, SUITE 151  CALIFORNIA, MARYLAND, 20619, U.S.A  PHONE: 410‐326‐1590  FAX: 410‐326‐1199  E-MAIL: customerservice@seakeeper.com ...
  • Page 4 THIS PAGE INTENTIONALLY LEFT BLANK...

  • Page 5: Section 1: System Overview

    1.0  System Overview    The  Seakeeper  Model  8000  Gyro  uses  gyroscopic  principles  to  reduce  boat  roll  motions  in  waves  and  wakes  independent  of  boat  speed.    One  Model  8000  Gyro  will  reduce  the  roll  motions  of  a  boat  that  displaces 15 to 25 tons.  Boats with higher displacement typically require multiple gyros to provide good  roll  reduction.    In  multiple  gyro  installations,  the  gyros  operate  independently  of  each  other  and ...
  • Page 6 2 of 11  Section 1:  SYSTEM OVERVIEW      Seakeeper’s  web  site  at  www.seakeeper.com.    The  Seakeeper  web  site  also  contains  videos  of  gyro  operation and videos of several different boats operating in waves with the Model 7000 Gyro on and off.   It is recommended that the reader play these videos prior to reading the remainder of this manual.  The gyro’s gimbal angle and the gyro’s rate of rotation about the gimbal axis (termed precession rate)  play  an  important  role  in  its  operation.    These  parameters  are  illustrated  in  Figure  2.    At  zero  degree ...
  • Page 7 90141  3  3 of 11  Section 1:  SYSTEM OVERVIEW      Seakeeper  gyro  precession  is  actively  controlled  by  an  electronic  controller  and  a  hydraulic  brake  throughout  each  roll  cycle  so  the  gyro  supplies  the  maximum  anti‐roll  torque  and  does  not  make  mechanical contact with hard stops that limit the maximum gimbal angle travel to +/‐ 60 .     ...
  • Page 8 Product:  Document #:  Rev:  Page:  OPERATION  MANUAL    MODEL 8000 GYRO  90141  3  4 of 11  Section 1:  SYSTEM OVERVIEW      1.1  Gyro Assembly  The  gyro  assembly  consists  of  a  flywheel  housed  in  a  cast  aluminum  vacuum‐tight  enclosure.    The  flywheel  spins  about  a  vertical  axis  and  is  supported  by  upper  and  lower  pairs  of  bearings.    A  DC  brushless motor mounted inside the enclosure spins the flywheel at high speed. ...
  • Page 9 Product:  Document #:  Rev:  Page:  OPERATION  MANUAL    MODEL 8000 GYRO  90141  3  5 of 11  Section 1:  SYSTEM OVERVIEW      1.2 Display    The display shown below is the user interface to the Model 8000 Gyro and should be mounted at the  primary helm station.  It is used to start, operate, monitor and shutdown the Gyro.  Sensors, alarms and  shutdowns are provided to allow unattended operation.  However the gyro is a high‐speed machine and  special  attention  should  be  paid  to  vibration  and  noise  as  this  could  be  the  first  hint  of  a  mechanical  problem.   The display provides information in the event of an alarm. Alarms cause precession to stop (LOCK) and ...
  • Page 10 Product:  Document #:  Rev:  Page:  OPERATION  MANUAL    MODEL 8000 GYRO  90141  3  6 of 11  Section 1:  SYSTEM OVERVIEW      1.3 Compact Motor Drive Box    The Compact Motor Drive Box contains the electronic components that take 208‐230 VAC at 50/60 Hz  from  the  boat’s  generator  or  shore  power  and  supply  current  to  the  flywheel  motor  according  to  commands  from  the  Gyro  Control  Box.    The  glycol/water  mix  that  cools  the  gyro  is  also  circulated  through a cold plate inside the drive box to remove heat from hi‐power electronic components. ...
  • Page 11 Product:  Document #:  Rev:  Page:  OPERATION  MANUAL    MODEL 8000 GYRO  90141  3  7 of 11  Section 1:  SYSTEM OVERVIEW            FIGURE 5 – COMPACT MOTOR DRIVE BOX (Left)  FIGURE 6 – COMPACT MOTOR DRIVE BOX (Right)                         ...
  • Page 12 Product:  Document #:  Rev:  Page:  OPERATION  MANUAL    MODEL 8000 GYRO  90141  3  8 of 11  Section 1:  SYSTEM OVERVIEW      1.4 Gyro Control Box    The Gyro Control Box contains motion sensors and a controller module that monitors and automatically  regulates operation of the gyro.    The motion sensor suite contains rate sensors that measure the angular movements of the vessel and  accelerometers that measure the vertical and lateral boat movement.    The controller commands the motor speed and regulates the gyro’s precession rate and gimbal angle.  This is accomplished by commands to a high response flow control valve in the hydraulic brake circuit  that increases or decreases brake pressure.                                FIGURE 7 – GYRO MOUNTED CONTROL BOX   ...
  • Page 13 Product:  Document #:  Rev:  Page:  OPERATION  MANUAL    MODEL 8000 GYRO  90141  3  9 of 11  Section 1:  SYSTEM OVERVIEW      1.5 Brake  The brake mechanism consists of two hydraulic cylinders which are mounted on the brake saddle beam  and attach to a crank arm on the gyro gimbal shaft.  The hydraulic cylinders are plumbed to a manifold /  valve  assembly  so  when  the  gyro  rotates  about  the  gimbal  axis,  oil  from  one  side  of  each  cylinder  is  pushed through the high response flow control valve into the same side of the other cylinder.  The gyro  controller modulates how fast the oil can flow through the control valve thus controlling the precession  rate of the gyro.  The brake hydraulic circuit is a pre‐charged closed loop – that is, there is no pump, motor or reservoir in ...
  • Page 14 Product:  Document #:  Rev:  Page:  OPERATION  MANUAL    MODEL 8000 GYRO  90141  3  10 of 11  Section 1:  SYSTEM OVERVIEW      1.6 Cooling    The cooling circuit is a closed loop that supplies a glycol/water (50% distilled water and 50% glycol) mix  to:   The motor drive box to remove heat from the drive electronics    The brake manifold to remove heat from the brake hydraulic circuit   The gyro enclosure water jackets to remove heat from the flywheel bearings    The heated fluid then passes through a thermostatic mixing valve before bypassing or flowing through a  heat  exchanger  that  has  sea  water  on  the  cold  side.    The  circuit  also  contains  a  coolant  reservoir  for  coolant expansion and to make filling easy.  The reservoir contains a 7 psi (0.5 bar) pressure cap. ...
  • Page 15 Product:  Document #:  Rev:  Page:  OPERATION  MANUAL    MODEL 8000 GYRO  90141  3  11 of 11  Section 1:  SYSTEM OVERVIEW        FIGURE 10 – COOLING SYSTEM COMPONENTS (Gyro Enclosure Hidden)   ...
  • Page 16 THIS PAGE INTENTIONALLY LEFT BLANK...

  • Page 17: Section 2: System Operation

    90141  3  1 of 11  Section 2:  SYSTEM OPERATION      Introduction  This section describes operation of the Seakeeper Model 8000 Gyro system.  Display Screens: Overview  1) When  24  Vdc  is  applied  to  the  Gyro  Control  Box  the  DISPLAY  will  power  up  and  initialize.  The  SPLASH screen will be displayed    2) After the DISPLAY has initialized the HOME screen will be displayed    3) The  DISPLAY  has  a  set  of  five  buttons  that  are  under  the  BUTTON  ICONS  that  appear  on  the ...
  • Page 18 Product:  Document #:  Rev:  Page:  OPERATION  MANUAL    MODEL 8000 GYRO  90141  3  2 of 11  Section 2:  SYSTEM OPERATION        a. HOME Screen BUTTON ICON function   GYRO ON/OFF and FAULT RESET  1. The ICON will change from red (GYRO OFF) to green (GYRO ON)  2. The  ICON  will  turn  red  indicating  the  GYRO  is  off  when  a  fault  appears  3. When a FAULT occurs the BUTTON is used to reset the active fault   GYRO LOCK/UNLOCK  1. When  the  GYRO  control  is  initializing,  or  the  GYRO  off,  the  lock  symbols will both be blue ...

  • Page 19: Home Screen View

    Product:  Document #:  Rev:  Page:  OPERATION  MANUAL    MODEL 8000 GYRO  90141  3  3 of 11  Section 2:  SYSTEM OPERATION       HOME SCREEN VIEW  1. Switches  the  HOME  screen  views  from  an  animation  screen,  to  a  screen displaying arrows with no animation, to a screen that shows  GYRO rate on a graph          Home Screen with Animation:  Home Screen with Arrows for  Home Screen indicating Gyro  Flywheel will be spinning and  flywheel spinning and stabilizing  Rate  gyro stabilizing   SETTINGS SCREEN ...
  • Page 20 Product:  Document #:  Rev:  Page:  OPERATION  MANUAL    MODEL 8000 GYRO  90141  3  4 of 11  Section 2:  SYSTEM OPERATION      4) When  the  button  is  depressed  for  the  SETTINGS  screen    the  DISPLAY  changes  to  the  SETTINGS screen    a. SETTINGS screen BUTTON ICON functions   Allows the brightness of the DISPLAY to be increased or decreased.  The brightness settings for the DAY or NIGHT modes can be independently  adjusted  by selecting the  DAY or NIGHT on  the main page before entering  the SETTINGS screen. ...
  • Page 21 Product:  Document #:  Rev:  Page:  OPERATION  MANUAL    MODEL 8000 GYRO  90141  3  5 of 11  Section 2:  SYSTEM OPERATION        Adjusts  the  sleep  function  of  the  DISPLAY  from  one  minute  to  30  minutes or the DISPLAY screen on all of the time  1. When  the  button  is  depressed  the  DISPLAY  SLEEP  TIMER  setting  appears   ...
  • Page 22 To  scroll  through  the  ALARM  history  the  UP  button    and  DOWN  button   are depressed   ii. To  change  to  the  GYRO  information  screen  the  NEXT  button  is  depressed    iii. To change back to the SETTINGS screen the BACK button is depressed    6) The GYRO information screen displays the GYRO model, GYRO serial number, GYRO software  version, DISPLAY software version, RUN hours, and SEA hours. This screen also allows Seakeeper  Service personnel access to additional service functions.    a. The RETURN button   will return the DISPLAY to the SERVICE screen ...
  • Page 23 Product:  Document #:  Rev:  Page:  OPERATION  MANUAL    MODEL 8000 GYRO  90141  3  7 of 11  Section 2:  SYSTEM OPERATION      Start‐up   1) Make sure AC and DC power are available.  2) Turn on the boat’s DC circuit breaker that supplies power to the Gyro Control Box.  3) Turn on the boat’s AC circuit breaker that supplies power to the Motor Drive Box.  4) In most cases, the seawater pump will be wired to turn on when the Gyro Control Box or Motor  Drive Box is turned on.  However, in some cases the seawater pump is on a separate AC or DC  circuit breaker and it is necessary to turn it on.  5) When the DC power is turned on the DISPLAY will initialize and the HOME screen will appear. If  a FAULT is present an ALARM screen will appear.    To turn the GYRO ON depress the POWER ON/OFF FAULT RESET button, the button will turn  GREEN, the flywheel will spin (or arrow appear), and a RED PROGRESS BAR will appear. The  PROGRESS BAR indicates how soon the gyro will be available for stabilization. When the Gyro  Control Box is initialized and when the GYRO is up to minimum operating speed the PROGRESS  BAR will turn from RED to GREEN.  At this point, the GYRO is available for stabilization.           ...
  • Page 24 Product:  Document #:  Rev:  Page:  OPERATION  MANUAL    MODEL 8000 GYRO  90141  3  8 of 11  Section 2:  SYSTEM OPERATION      6) When the GYRO reaches its maximum operating speed where maximum stabilization is  available, the PROGRESS BAR will disappear and the GYRO is available for maximum  stabilization.       Stabilization  For stabilization at sea or at anchor after GYRO is ON and at speed:  1) Press the LOCK/UNLOCK button. The button will turn GREEN indicating that the Gyro is  precessing and stabilizing the roll motion.  The stabilizatoin mode starts gradually; it takes 5‐10  seconds to reach full effectiveness.                 ...
  • Page 25 Product:  Document #:  Rev:  Page:  OPERATION  MANUAL    MODEL 8000 GYRO  90141  3  9 of 11  Section 2:  SYSTEM OPERATION        If  it  is  necessary  to  shutoff  power  to  the  flywheel  motor  and  slow  the  flywheel  for  any  reason,  press  GYRO  ON/OFF  button;  the button will turn RED and the LOCK/UNLOCK button will turn  RED  indicating  the  command  has  been  accepted.  It  takes  approximately 4.5+ hours for the speed to drop to zero rpm. ...
  • Page 26 Product:  Document #:  Rev:  Page:  OPERATION  MANUAL    MODEL 8000 GYRO  90141  3  10 of 11  Section 2:  SYSTEM OPERATION      2) Press LOCK/UNLOCK button.  The LOCK symbol will turn RED      3) Press GYRO ON/OFF button.  The ON/OFF symbol will turn RED      4) When  the  GYRO  is  turned  off  the  flywheel  is  still  spinning.  When  the  flywheel  has  come  to  a  complete stop 0 RPM will appear on the screen indicating that the flywheel has stopped.  It can ...
  • Page 27 Product:  Document #:  Rev:  Page:  OPERATION  MANUAL    MODEL 8000 GYRO  90141  3  11 of 11  Section 2:  SYSTEM OPERATION        The circuit breakers should be left on as long as possible while the  gyro  is  spinning  to  remove  heat  from  the  gyro.    During  normal  operation, the gyro should be stopped when pulling into port and  stabilization is no longer required.  This maximizes long term life as  it  allows  the  gyro  to  start  the  coast  down  cycle  before  cooling  is  shutoff. ...
  • Page 28 THIS PAGE INTENTIONALLY LEFT BLANK...
  • Page 29 Section 3:  POWER FAILURES, ALARMS, AND TROUBLESHOOTING      Power Failures  There are two sources of power to the Seakeeper Model 8000 Gyro system:   24 Volts DC powers the Gyro Control Box for all the control electronics.   208 ‐ 230 Volts AC powers the Motor Drive Box to drive the motor inside the Gyro.  These  are  supplied  on  Cables  1  and  2  which  are  shown  on  Seakeeper  drawing  90149,  Cable  Block  Diagram.        The  Motor  Drive  Junction  Box  contains  hazardous  voltage and the cover should not be removed while the  flywheel is spinning except by an authorized technician.  This high voltage exists even if the flywheel is coasting ...
  • Page 30  If the AC voltage to the Motor Drive Box is outside Seakeeper’s specified range (208 – 230 VAC) or if the  AC voltage fails for less than thirty seconds, the Motor Drive Box will briefly shut down for protection,  but  will  reset  itself  and  continue  operating.    In  this  case  a  “Drive  Fault”  alarm  will  not  occur.  The  operator will not be aware of the power disturbance unless there are 4 power disturbances in 1 hour. In  this  case,  a  FREQUENT  DRIVE  RESET  warning  will  be  issued.  If  this  warning  occurs,  Seakeeper  recommends that the cause of this large voltage variation be investigated as it could damage electronic  components on the boat.  A brief fluctuation can happen when the generator is unable to regulate its output voltage, particularly ...
  • Page 31 Page:  OPERATION  MANUAL    MODEL 8000 GYRO  90141  3  3 of 11  Section 3:  POWER FAILURES, ALARMS, AND TROUBLESHOOTING      The alarm will not clear until the reset condition listed on the table below is achieved and the operator  presses the POWER ON/OFF button.  The operator can then press LOCK/UNLOCK on the Display home  page to continue stabilization.  The Gyro will not automatically switch to POWER ON and UNLOCK.  Display  Description  Reset condition  Troubleshooting  Indication  ALARM 1  Refer to Seakeeper Drawing 90149 & verify: (1) boat  Bearing 1  BEARING 1  Bearing 1 temperature  seawater pump is on, (2) seawater supplied to gyro  temperature above  TEMP  below 55 °C  heat exchanger (3) gyro glycol pump is running, (4) no  80 °C  HIGH  glycol leaks.  ALARM 2  Refer to Seakeeper Drawing 90149 & verify: (1) boat  Bearing 2  BEARING 2  Bearing 2 temperature  seawater pump is on, (2) seawater supplied to gyro  temperature above  TEMP ...
  • Page 32 Product:  Document #:  Rev:  Page:  OPERATION  MANUAL    MODEL 8000 GYRO  90141  3  4 of 11  Section 3:  POWER FAILURES, ALARMS, AND TROUBLESHOOTING      Display  Description  Reset condition  Troubleshooting  Indication  1) Refer to Seakeeper Drawing 90149 Cable Block  Gyro angle reading  ALARM 19  Diagram and check sensor connector on Gyro Control  less than ‐75°  ANGLE  Gyro angle reading  Box.   indicating sensor  SENSOR  above ‐75°   2) Refer to Seakeeper Drawing 90157 Model 8000  damage or a bad  FAULT  Gyro Assembly and Parts List under Port Side View and  connection.  confirm sensor is still firmly mounted to Gyro.   ALARM 20 X  X Rate sensor inside  RATE  Control Box not ...
  • Page 33   MODEL 8000 GYRO  90141  3  5 of 11  Section 3:  POWER FAILURES, ALARMS, AND TROUBLESHOOTING      Display  Description  Reset condition  Troubleshooting  Indication  1) Verify boat's AC breaker supplying power to the  ALARM 33  Flywheel not  Gyro is on.  MOTOR  spinning when RUN  Motor off for 1 minute  2) Refer to Seakeeper Drawing 90149 Cable Block  FAULT  commanded.  Diagram & check for AC power.  3) Check connectors on Motor Drive Box.  ALARM 35  Display not  Refer to Seakeeper Drawing 90149 Cable Block  DISPLAY  Display operational for 1  communicating with  Diagram & check Display connector on Serial Comms  FAULT  minute  Control Box  Connection Box.    ALARM 36  1) Check connectors on Motor Drive Box and Gyro  Motor speed is over ...
  • Page 34 Document #:  Rev:  Page:  OPERATION  MANUAL    MODEL 8000 GYRO  90141  3  6 of 11  Section 3:  POWER FAILURES, ALARMS, AND TROUBLESHOOTING      Display  Description  Reset condition  Troubleshooting  Indication  Two of the four  brake solenoid  1) Refer to Seakeeper Drawing 90149 Cable Block  ALARM 46  valves are drawing  Diagram & check connectors on Brake Solenoid Valves  VALVE 1  Brake solenoid current  more than 2.5A  and on Gyro Control Box.  CURRENT  draw less than 2.5 A.  indicating   a bad  2) Contact Seakeeper distributor for brake circuit parts  HIGH  connection or a bad  and service.  valve.  Two of the four  brake solenoid  1) Refer to Seakeeper Drawing 90149 Cable Block  ALARM  47 ...
  • Page 35 Product:  Document #:  Rev:  Page:  OPERATION  MANUAL    MODEL 8000 GYRO  90141  3  7 of 11  Section 3:  POWER FAILURES, ALARMS, AND TROUBLESHOOTING      Display  Description  Reset condition  Troubleshooting  Indication  1) Refer to Seakeeper Drawing 90149 Cable Block  ALARM 55  Gyro angle reading  Diagram and check sensor connector on Gyro Control  ANGLE  above 81° sensor  Gyro angle reading  Box.   SENSOR  damage or a bad  below 81°   2) Refer to Seakeeper Drawing 90157 Model 8000  FAULT  connection.  Gyro Assembly and Parts List under Port Side View and  confirm sensor is still firmly mounted to Gyro.   1) Refer to Seakeeper Drawing 90149 Cable Block  ALARM 56  Diagram and check sensor connector on Gyro Control  ANGLE ...
  • Page 36 The  Model  8000  Gyro  issues  a  warning  when  it  detects  a  malfunction  that  is  not  hazardous  (but  still  should be corrected).  Warning messages are displayed on the fault history page.     Display  Description  Reset condition  Troubleshooting  Indication  WARN 128  Enclosure pressure  Enclosure pressure less  VACUUM  Contact Seakeeper distributor for service  more than 60 torr  than 30 torr  LEAK  WARN 129  BEARING 1  Bad sensor or bad  Refer to Seakeeper Drawing 90149 Cable Block  Functioning sensor  SENSOR  connection  Diagram & check connector on Gyro Control Box ...
  • Page 37 WARN 139  shore power  FREQUENT  transfers or voltage  (none)  Verify AC power source is stable.  DRIVE  dips due to switching  RESET  large generator  loads.   Four AC  power disturbances  in one hour produce  this warning.   WARN 140  BEARING 1  Bad sensor or bad  Refer to Seakeeper Drawing 90149 Cable Block  Functioning sensor  SENSOR  connection  Diagram & check connector on Gyro Control Box  FAULT  WARN 141  BEARING 2  Bad sensor or bad  Refer to Seakeeper Drawing 90149 Cable Block  Functioning sensor  SENSOR  connection  Diagram & check connector on Gyro Control Box  FAULT  WARN 142  BEARING 3  Bad sensor or bad  Refer to Seakeeper Drawing 90149 Cable Block  Functioning sensor ...
  • Page 38 OPERATION  MANUAL    MODEL 8000 GYRO  90141  3  10 of 11  Section 3:  POWER FAILURES, ALARMS, AND TROUBLESHOOTING      Display  Description  Reset condition  Troubleshooting  Indication  WARN 148  X ACCEL  Bad sensor or bad  Functioning sensor  Contact Seakeeper distributor for service  SENSOR  connection  FAULT  WARN 149  Y ACCEL  Bad sensor or bad  Functioning sensor  Contact Seakeeper distributor for service  SENSOR  connection  FAULT    Alarm and Warning History  The Service page on the Display shows the recent alarms and warnings.  The alarms are in chronological  order starting with the most recent.   1) From the Home Screen at the Display, go to SETTINGS screen by depressing the SETTINGS screen  key     and then go to the SERVICE screen by depressing the SERVICE screen key     ...
  • Page 39 Product:  Document #:  Rev:  Page:  OPERATION  MANUAL    MODEL 8000 GYRO  90141  3  11 of 11  Section 3:  POWER FAILURES, ALARMS, AND TROUBLESHOOTING      3) A view of a typical ALARM screen.     If  the  ALARM  appears  and  there  is  an  INFORMATION  button    on  the  screen  the  ALARM  has  more  information  associated  with  it.  By  depressing  the  INFORMATION  button  the  INFORMATION screen will appear.  ...
  • Page 40 THIS PAGE INTENTIONALLY LEFT BLANK...

  • Page 41: Maintenance

    MAINTENANCE  The gyro system is designed to require as little maintenance as possible. However, since the system is  comprised  of  mechanical  and  electrical  components  that  operate  in  a  marine  environment,  some  periodic inspections and maintenance are recommended.  Seakeeper recommends an annual inspection  and a 2000 hr service interval to keep the gyro running trouble‐free.  If  the  gyro  is  installed  in  a  wet  space,  efforts  should  be  made  to  keep  gyro  free  of  salt  residue  from  either  condensation  or  direct  exposure  to  salt  spray.    If  exposed,  a  regular wipe  down  with  mild  soap ...

  • Page 42: Scheduled Maintenance Table

    Product:  Document #:  Rev:  Page:  OPERATION  MANUAL    MODEL 8000 GYRO  90141  3  2 of 3  Section 4:  MAINTENANCE      4.4  SCHEDULED MAINTENANCE TABLE   The  following  pages  contain  the  scheduled  maintenance  table  organized  by  systems:  Mechanical, Hydraulic, Cooling, and Electrical.    PARTS / SPECIAL  SYSTEM / COMPONENT  TASK PER SERVICE BULLETIN 90133  INTERVAL  TOOLS  Inspect unit for severely corroded  Mechanical / Corrosion  areas and clean and touch up with  Annual    paint.  See Service Bulletin 90026. ...
  • Page 43 Product:  Document #:  Rev:  Page:  OPERATION  MANUAL    MODEL 8000 GYRO  90141  3  3 of 3  Section 4:  MAINTENANCE        SYSTEM / COMPONENT  TASK PER SERVICE BULLETIN 90134  INTERVAL  PARTS / SPECIAL TOOLS  Hydraulic hand pump kit,  Replace brake bushings, hydraulic  Brake bushing replacement  accumulators and check valves, and  Mechanical / Hydraulic Brake  2000 hrs  tool kit, Hydraulic brake parts  flush hydraulic oil.  kit  Fill reservoir or jug and  Cooling system flush  Cooling / System  2000 hrs  tubing, antifreeze  Check internal circulator fan inside    Electrical / Motor Drive  2000 hrs  Motor Drive J‐Box.       ...
  • Page 44 THIS PAGE INTENTIONALLY LEFT BLANK...

  • Page 45: Warranty

    Seakeeper,  accompanied  by  a  Return  Material  Authorization  (RMA)  issued  by  Seakeeper's  facility  responsible  for  supplying  Goods,  with  transportation  prepaid  by  Buyer/User, with written specifications of the claimed defect.     If  a  warranty  claim  is  valid,  Seakeeper  shall  pay  reasonable  one‐way  costs  of  transportation  of  the  defective Goods from either the original destination or the location where defect occurred, whichever is  closest to Seakeeper's facility.    ...

  • Page 46: Limitation Of Liability

      Except  where  otherwise  expressly  agreed,  all  patterns,  tools,  jigs  and  fixtures,  drawings,  designs,  software  and  other  materials  and  data  developed,  fabricated  by  Seakeeper  shall  be  and  shall  remain  Seakeeper's property. Except as specifically provided for in the order, Buyer shall have no right in any  technical  data,  Intellectual  Property  Rights,  and  computer  software  associated  with  the  order.  Buyer ...
  • Page 47 Product:  Document #:  Rev:  Page:  OPERATION  MANUAL    MODEL 8000 GYRO  90141  3  1 of 3  Section 6:  GYRO SPECIFICATIONS      Model 8000 Gyro Specifications & Summary  Rated RPM  8,000 RPM  Angular Momentum at Rated RPM  8,000 N‐M‐S  Anti‐Rolling Torque at Rated RPM  17,143 N‐M  Spool‐up Time to Rated RPM  35 Minutes  Spool‐up Time to Stabilization (75% Rated RPM)  20 Minutes  Spool‐up Power           AC Motor  3000 Watts Max       DC Motor  240 Watts  Operating Power           AC Motor (Sea state dependent)  1500‐2500 Watts       DC Control  240 Watts  Voltage           AC Input  208‐230 VAC (±10%), 50/60 Hz, Single Phase ...
  • Page 48     Arrangement  The Model 8000 Gyro System consists of the Gyro unit, Motor Drive Box, Gyro Control Box, Cooling Loop  Components,  Display,  and  Cables  (for  cables  not  supplied  by  Seakeeper,  refer  to  Seakeeper  Drawing  90149).    Installation Location  The  Gyro  is  a  torque  device  and  does  not  have  to  be  installed  in  a  specific  hull  location  or  on  the ...
  • Page 49 Product:  Document #:  Rev:  Page:  OPERATION  MANUAL    MODEL 8000 GYRO  90141  3  3 of 3  Section 6:  GYRO SPECIFICATIONS      Operator Controls  An Operator’s Display is provided to start, operate, monitor, and shutdown the Gyro.    Performance  Gyro reduction of boat roll is a function of the boat’s displacement, transverse metacentric height (GM )  and hull damping as well as the operating conditions (speed and heading with respect to waves) and sea  state.  The Gyro controller regulates the active hydraulic brake to ensure the Gyro’s anti‐roll torque is  maximized irrespective of hull characteristics or operating conditions.  In heavy seas, the Gyro rpm may  droop when the required power exceeds 2500 watts – this is normal and is designed to limit large power  demands at the expense of a small loss of performance     Alarm and Monitoring  Sensors, alarms and shutdowns are provided to allow unattended operation.  Sensors measure flywheel  bearing temperatures, motor and drive temperatures, vacuum pressure, gimbal angle, brake pressure,  and ship motion.  The Gyro controller sends sensor values and alarm information to the display and also  locks  the  brake  and  shuts  down  the  motor  drive  in  the  event  of  an  alarm  condition.    Gyro  operating  history during faults or alarms is recorded in the controller’s memory for subsequent recall if service is ...
