INSTRUCTIONS D'INSTALLATION
Série C-WR-B-WLIN4-SCCT LED
REMARQUE : Le pilote d'urgence et le pilote CA doivent
être alimentés par le même circuit de dérivation.
Effectuez les raccordements électriques suivants :
ÉTAPE 1 : (Raccordement du détecteur de
présence)
a. Raccordez le fil noir du luminaire étiqueté
« phase commutée » au fil rouge du détecteur de
présence.
b. Raccordez le fil violet du luminaire au fil violet du
détecteur de présence.
c. Raccordez le fil gris ou rose du luminaire au fil gris
ou rose du détecteur de présence.
ÉTAPE 2 :
a. Raccordez le fil noir du luminaire étiqueté « phase
non commutée » au fil d'alimentation en tension
non commutée.
b. Raccordez le fil noir du détecteur de présence au
fil d'alimentation en tension commutée.
c. Raccordez le fil blanc du luminaire et le fil blanc du
détecteur de présence au fil d'alimentation neutre
(Phase 2 pour câblage 208/240 V).
d. Raccordez le fil de terre nu ou vert du luminaire au
fil de terre de l'alimentation.
Insérez soigneusement tous les fils dans la chambre de
câblage en vous assurant qu'aucun fil n'est coincé.

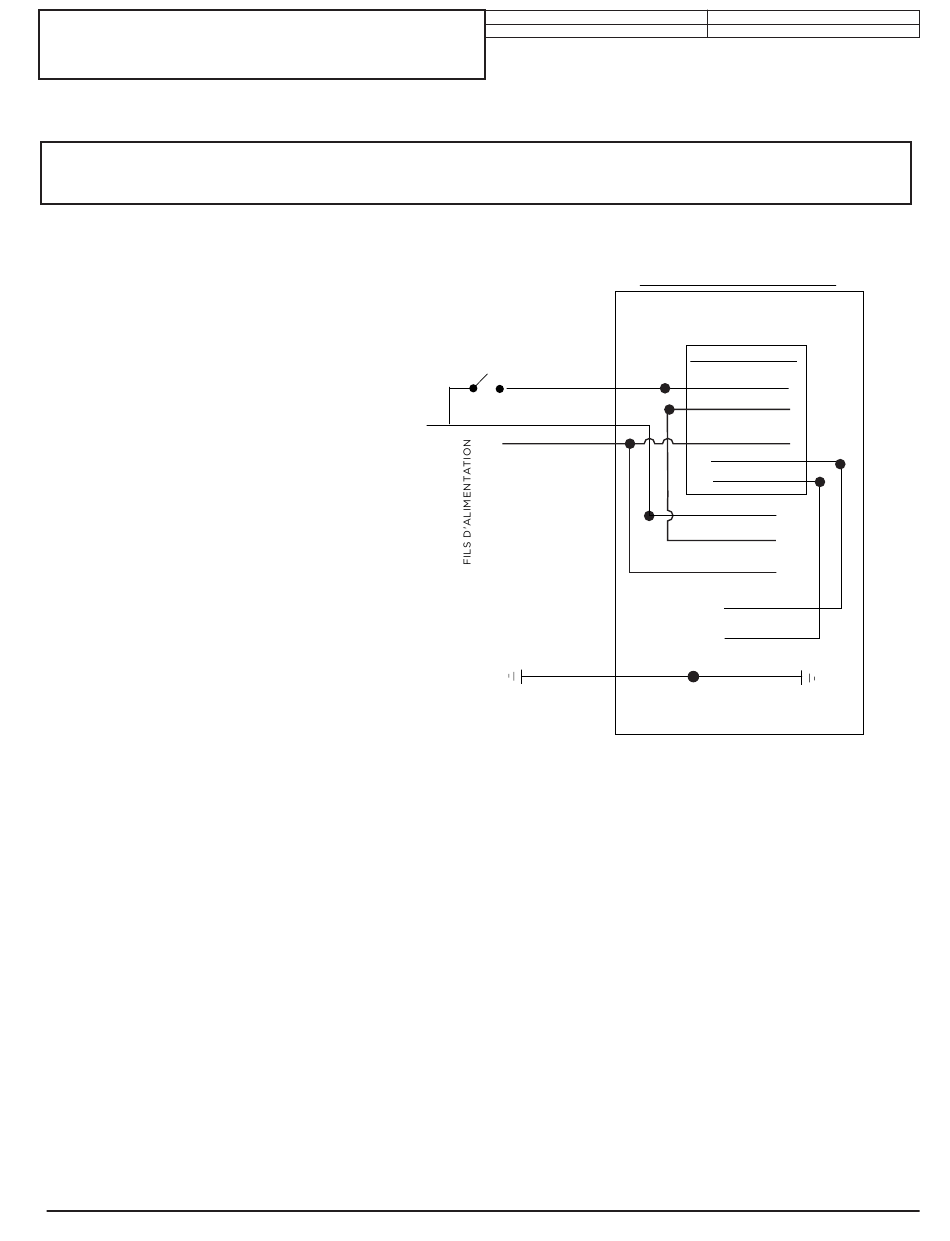

RACCORDEMENTS ÉLECTRIQUES -
Pilote d'urgence et détecteur de présence
LIGNE-NON COMMUTÉE
http://lighting.cree.com/warranty
Document :
LPN00601X0001A2_A
Créé par :
TMT
LIGNE-COMMUTÉE
NEUTRE OU PHASE 2
TERRE
| 866 924-3645
Date :
7-26-2021
LUMINAIRE
DÉTECTEUR DE PRÉSENCE
LIGNE - NOIR
ROUGE
BLANC
VIOLET
GRIS OU ROSE
LINE - NOIR,
NON COMMUTÉE
LINE - NOIR,
COMMUTÉE
NEUTRE - BLANC
VIOLET
GRIS OU ROSE
NU OU VERT
