INSTRUCTIONS D'INSTALLATION
Série C-WR-B-WLIN4-SCCT LED
MISES EN GARDE
MESURES DE SÉCURITÉ IMPORTANTES
Lors de toute utilisation d'appareils électriques, les consignes de
sécurité de base doivent toujours être respectées, dont les suivantes :
LISEZ ET SUIVEZ TOUTES LES
CONSIGNES DE SÉCURITÉ
DANGER– Risque de choc – Couper l'alimentation avant
1.
l'installation.
DANGER – Risk of shock – Disconnect power before
installation.
2. Ce produit doit être installé conformément à NEC ou
votre code électrique local. Si vous n'êtes pas familier
avec ces codes et ces exigences, veuillez communiquer
avec un électricien qualifié.
This luminaire must be installed in accordance with the
NEC or your local electrical code. If you are not familiar
with these codes and requirements, consult a qualified
electrician.
3. Convient aux emplacements humides.
Suitable for damp locations.
VEUILLEZ GARDER CES INSTRUCTIONS
POUR RÉFÉRENCE ULTÉRIEURE
INSTALLATION - MONTAGE DIRECT

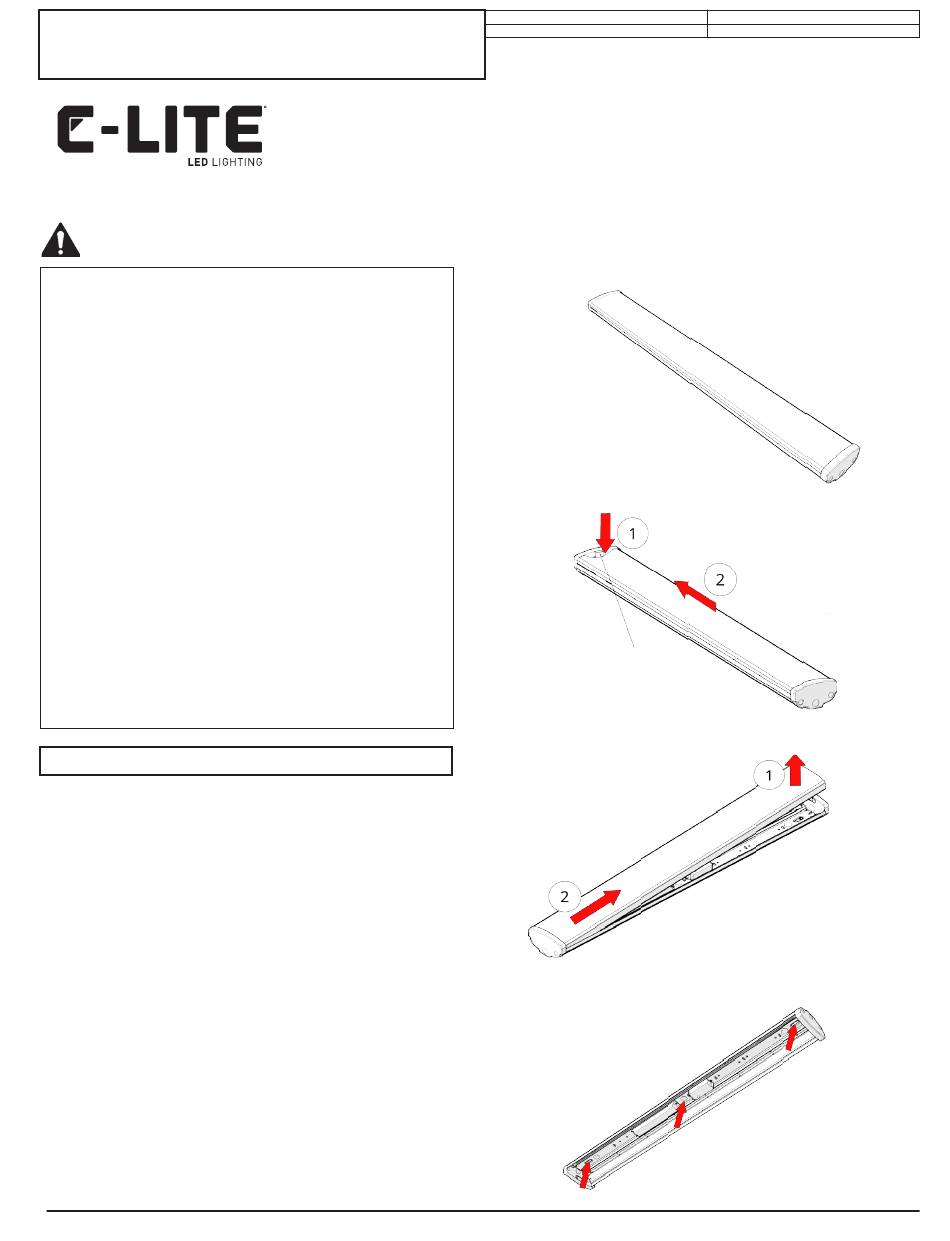

1. Placez le luminaire sur une surface plane, côté lentille vers le haut.
Voir Figure 1.
2. Appuyez délicatement sur le centre de la lentille près de l'un des
capuchons d'extrémité du luminaire. Déplacez la lentille d'environ
2,5 cm (po) pour faire apparaître un support de fin de course dans
le capuchon d'extrémité. Faites glisser la lentille sous le support de
limite. Ainsi, l'extrémité opposée de la lentille pourra se dégager et
être soulevée. Voir Figure 2.
3. Soulevez l'extrémité opposée de la lentille et faites glisser la lentille
hors du luminaire. Mettez la lentille de côté pour une utilisation
ultérieure. Voir Figure 3.
4. Positionnez le luminaire à l'endroit désiré. Utilisez le luminaire comme
gabarit pour marquer les centres des fentes en trou de serrure aux
deux extrémités du luminaire. Retirez l'alvéole défonçable appropriée
pour le passage des fils d'alimentation. Voir Figure 4.
5. Posez les vis de montage fournies par le client, adaptées à la
surface de montage, aux endroits marqués. Vissez les vis dans la
surface de montage, mais arrêtez lorsque les têtes de vis sont à
environ 6 mm (1/4 po) de la surface. Passez les têtes de vis dans
les trous centraux des trous de serrure et faites glisser le luminaire
jusqu'à ce que les vis soient positionnées à l'une des extrémités des
trous de serrure. Serrez les vis à fond. Voir Figure 5.
6. Introduisez le câble d'alimentation dans le luminaire et câblez selon
la section appropriée Raccordements électriques.
REMARQUE : Si vous utilisez l'accessoire détecteur de présence,
veuillez vous reporter à la section Accessoire détecteur de présence
pour l'installation et la programmation du détecteur de présence
avant de passer à la section Raccordements électriques.
http://lighting.cree.com/warranty
Document :
LPN00601X0001A2_A
Créé par :
TMT
7. Sélectionnez la puissance électrique et le CCT désirés sur le pilote.
Voir Figure 6.
8. Réinstallez la lentille en insérant l'une de ses extrémités dans l'un ou
l'autre des capuchons d'extrémité du luminaire. Appuyez doucement
sur le centre de la lentille près du capuchon d'extrémité pour la
faire dévier d'environ 2,5 cm (1 po), ce qui lui permet de dépasser
le support de fin de course. Faites glisser la lentille aussi loin que
possible dans le capuchon d'extrémité, en maintenant la lentille sous
le support de fin de course. Insérez l'extrémité opposée de la lentille
dans le luminaire. Voir Figure 7.
9. Une fois la lentille complètement insérée dans le luminaire, faites la
glisser vers l'extrémité opposée du luminaire pour la verrouiller en
place. Voir Figure 8.
10. Fournissez l'alimentation au luminaire.
FIGURE 1
FIGURE 2
Support de fin de course
FIGURE 3
FIGURE 4
| 866 924-3645
Date :
7-26-2021
