INSTRUCCIONES DE INSTALACIÓN
Serie C-WR-B-WLIN4-SCCT LED
NOTA: El controlador de emergencia y
el controlador de CA deben alimentarse
del mismo circuito derivado.
Realice las siguientes conexiones eléctricas:
PASO 1:
a. Conecte el cable negro de la luminaria
etiquetado como No conmutado al cable
no conmutado de suministro de voltaje.
b. Conecte el cable negro de la luminaria
etiquetado como Conmutado al cable
conmutado de suministro del voltaje.
c. Conecte el cable blanco de la luminaria
al cable neutro del suministro (vivo 2
para cableado de 208/240 V).
d. Conecte el cable expuesto o verde
de tierra de la luminaria al cable de
conexión a tierra del suministro.
e. Si se utiliza atenuación de 0/1-10 V,
conecte el cable morado de la luminaria
al cable positivo de atenuación del
suministro. Si no se usa atenuación,
asegúrese de cubrir el cable morado de
la luminaria. Se debe utilizar cableado
de Clase 1 para las conexiones del
atenuador.
f. Si se utiliza atenuación de 0/1-10 V,
conecte el cable gris o rosa de
la luminaria al cable negativo de
atenuación del suministro. Si no se
utiliza atenuación, asegúrese de cubrir
el cable gris o rosa de la luminaria. Se
deben utilizar cableado de Clase 1 para
las conexiones del atenuador.
Acomode cuidadosamente todos los cables en la
caja de conexiones y asegúrese de no aplastar
ningún cable.

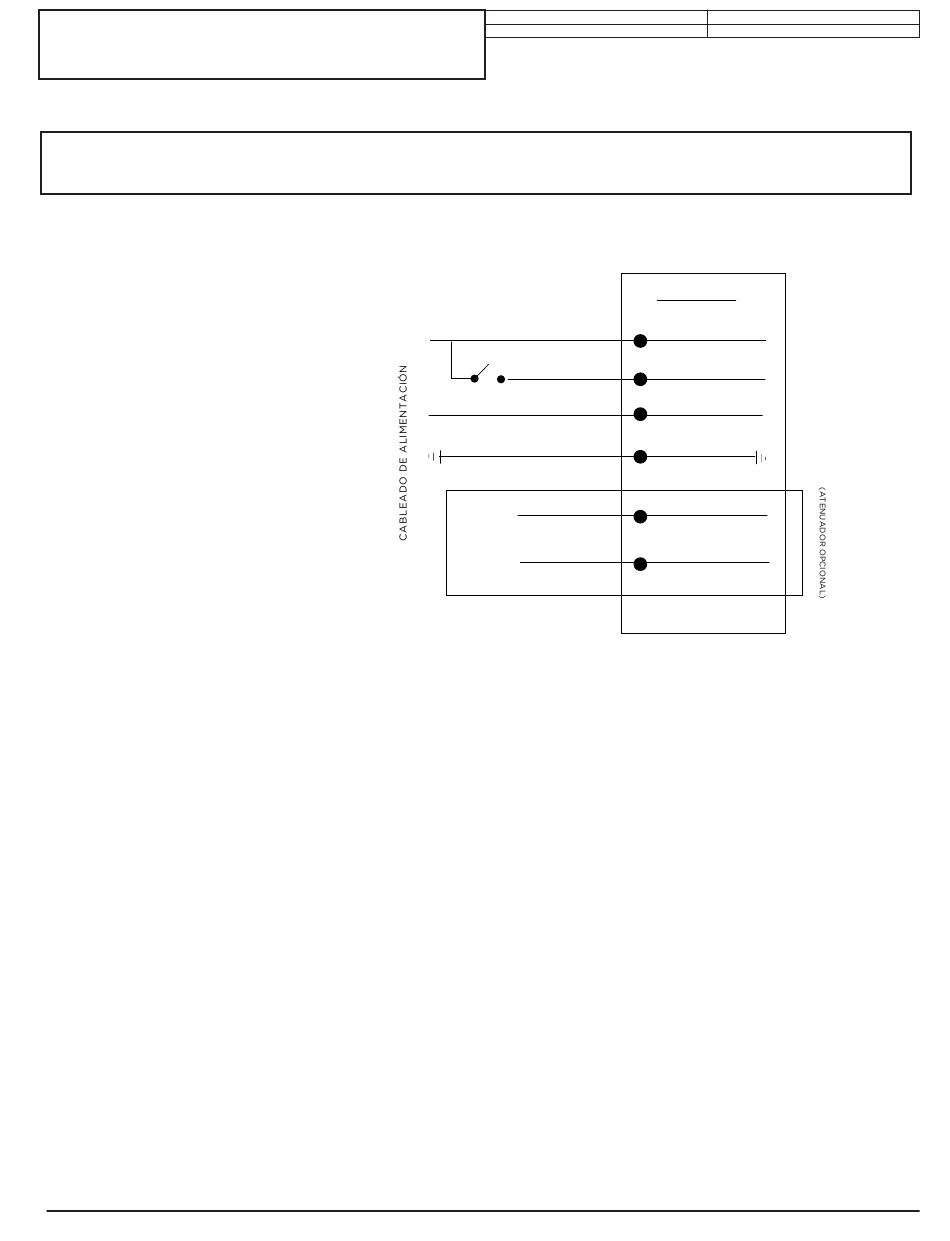

CONEXIONES ELÉCTRICAS:
con controlador de emergencia, sin sensor de presencia
http://lighting.cree.com/warranty
Documento:
LPN00601X0001A2_A
Creado por:
TMT
LUMINARIA
LINEA: NO CONMUTADO
NO CONMUTADO
LÍNEA: CONMUTADO
NEUTRO O VIVO 2
VERDE/AMARILLO
TIERRA
ATEN. (+)
ATEN. (-)
| 866-924-3645
Fecha:
26-07-2021
LÍNEA: NEGRO
LÍNEA: NEGRO
CONMUTADO
BLANCO
EXPUESTO O
MORADO
GRIS O ROSA
