INSTRUCCIONES DE INSTALACIÓN
Serie C-WR-B-WLIN4-SCCT LED
NOTA: El controlador de emergencia y el controlador de
CA deben alimentarse del mismo circuito derivado.
Realice las siguientes conexiones eléctricas:
PASO 1: (Conexión del sensor de presencia)
a. Conecte el cable negro de la luminaria etiquetado
como Conmutado vivo al cable rojo del sensor de
presencia.
b. Conecte el cable morado de la luminaria al cable
morado del sensor de presencia.
c. Conecte el cable gris o rosa de la luminaria al
cable gris o rosa del sensor de presencia.
PASO 2:
a. Conecte el cable negro de la luminaria etiquetado
como No conmutado al cable no conmutado de
suministro de voltaje.
b. Conecte el cable negro del sensor de presencia al
cable conmutado de suministro de voltaje.
c. Conecte el cable blanco de la luminaria y el cable
blanco del sensor de presencia al cable neutro del
suministro (vivo 2 para cableado de 208/240 V).
d. Conecte el cable expuesto o verde de tierra de
la luminaria al cable de conexión a tierra del
suministro.
Acomode cuidadosamente todos los cables en la caja de
conexiones y asegúrese de no aplastar ningún cable.

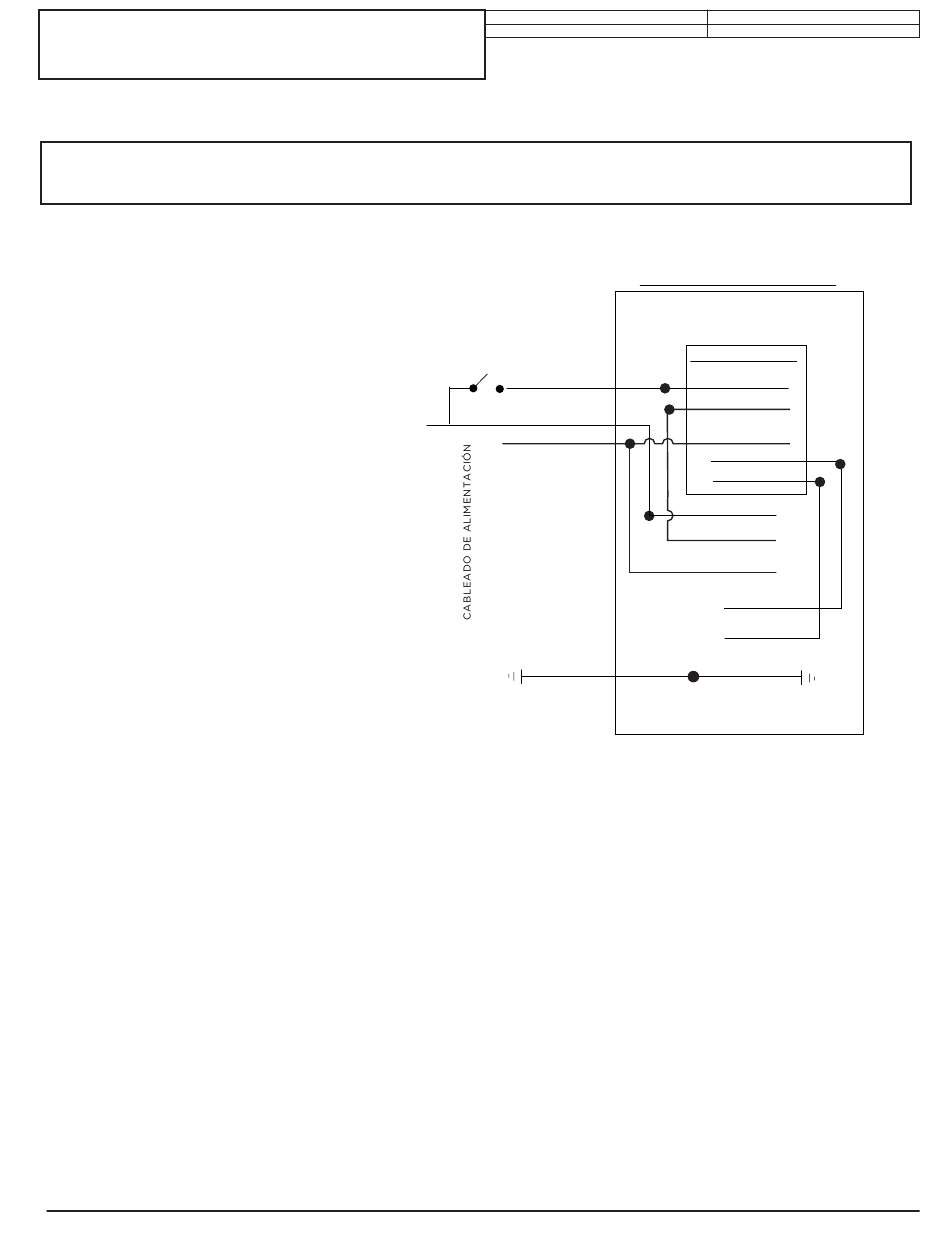

CONEXIONES ELÉCTRICAS:
con controlador de emergencia y sensor de presencia
http://lighting.cree.com/warranty
Documento:
LPN00601X0001A2_A
Creado por:
TMT
LÍNEA: CONMUTADO
LINEA: NO CONMUTADO
NEUTRO O VIVO 2
TIERRA
| 866-924-3645
Fecha:
26-07-2021
LUMINARIA
SENSOR DE PRESENCIA
LÍNEA-NEGRO
ROJO
BLANCO
MORADO
GRIS O ROSA
LÍNEA: NEGRO
NO CONMUTADO
LÍNEA: NEGRO
CONMUTADO
NEUTRO-BLANCO
MORADO
GRIS O ROSA
DESNUDO
O VERDE
