CREE LIGHTING C-LITE C-WR-B-WLIN4-SCCT Series Installation Instructions Manual page 17

INSTRUCTIONS D'INSTALLATION
Série C-WR-B-WLIN4-SCCT LED
REMARQUE : Le pilote d'urgence et
le pilote CA doivent être alimentés par
le même circuit de dérivation.
Effectuez les raccordements électriques
suivants :
ÉTAPE 1 :
a. Raccordez le fil noir du luminaire
étiqueté « phase non commutée » au fil
d'alimentation en tension non commutée.
b. Raccordez le fil noir du luminaire
étiqueté « phase commutée » au fil
d'alimentation en tension commutée.
c. Raccordez le fil blanc du luminaire au
fil d'alimentation neutre (Phase 2 pour
câblage 208/240 V).
d. Raccordez le fil de terre nu ou vert du
luminaire au fil de terre de l'alimentation.
e. Si une gradation 0/1 à 10 V est utilisée,
raccordez le fil violet du luminaire au fil
de gradation positif de l'alimentation.
Si vous n'utilisez pas de gradation,
assurez-vous de capuchonner le fil violet
du luminaire. Le câblage de classe 1
doit être utilisé pour les raccordements
de gradation.
f. Si la gradation 0/1 à 10 V est utilisée,
raccordez le fil gris ou rose du
luminaire au fil de gradation négatif de
l'alimentation. Si vous n'utilisez pas de
gradation, assurez-vous de capuchonner
le fil gris ou rose du luminaire. Le câblage
de classe 1 doit être utilisé pour les
raccordements de gradation.
Insérez soigneusement tous les fils dans la
chambre de câblage en vous assurant qu'aucun
fil n'est coincé.

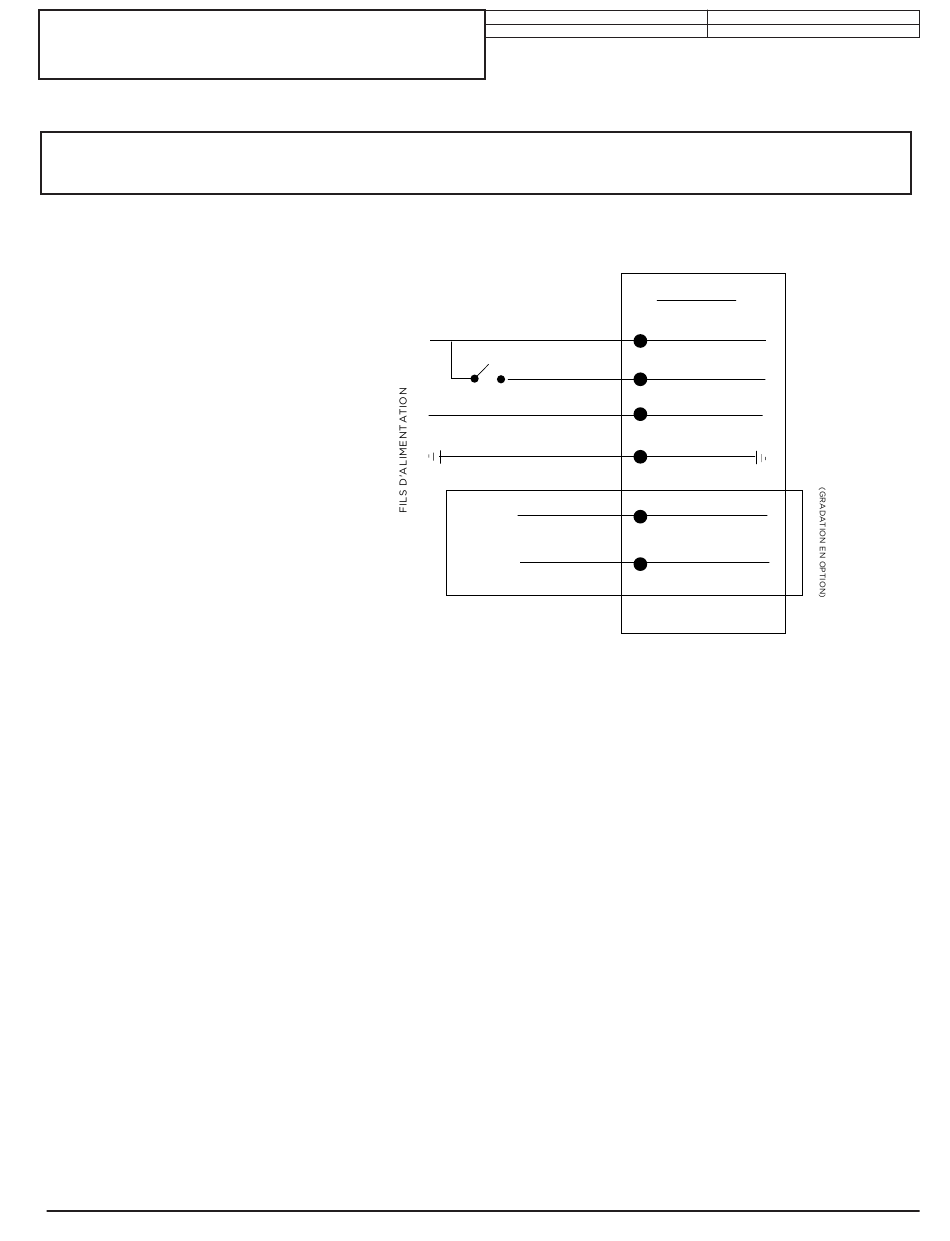

RACCORDEMENTS ÉLECTRIQUES -
Pilote d'urgence, sans détecteur de présence
