INSTRUCTIONS D'INSTALLATION

Série C-WR-B-WLIN4-SCCT LED
INSTALLATION - MONTAGE SUSPENDU
1. Placez le luminaire sur une surface plane, côté lentille vers le haut.
Voir Figure 1.
2. Appuyez délicatement sur le centre de la lentille près de l'un des
capuchons d'extrémité du luminaire. Déplacez la lentille d'environ
2,5 cm (po) pour faire apparaître un support de fin de course dans
le capuchon d'extrémité. Faites glisser la lentille sous le support de
limite. Ainsi, l'extrémité opposée de la lentille pourra se dégager et
être soulevée. Voir Figure 2.
3. Soulevez l'extrémité opposée de la lentille et faites glisser la lentille
hors du luminaire. Mettez la lentille de côté pour une utilisation
ultérieure. Voir Figure 3.
4. Retirez les alvéoles défonçables appropriées aux extrémités du
luminaire pour les points de fixation en suspension. Voir Figure 9.
5. Fixez le conduit 13 mm (1/2 po) fourni par le client pour soutenir le
luminaire aux deux extrémités.
REMARQUE : L'espacement des conduits est 976 mm (38-7/16 po)
par rapport au centre.
6. Fixez le luminaire au conduit à l'aide de (2) contre-écrous fournis par
le client pour chaque emplacement de conduit. Sur chaque section
de conduit, un contre-écrou doit être positionné sur le dessus du
luminaire et un à l'intérieur du luminaire. Voir Figure 10.
7. Faites passer les câbles d'alimentation à travers une des parties du
conduit et dans le luminaire. Raccordez les fils du luminaire selon la
section Raccordements électriques.
REMARQUE : Si vous utilisez l'accessoire détecteur de présence,
veuillez vous reporter à la section Accessoire détecteur de présence
pour l'installation et la programmation du détecteur de présence
avant de passer à la section Raccordements électriques.

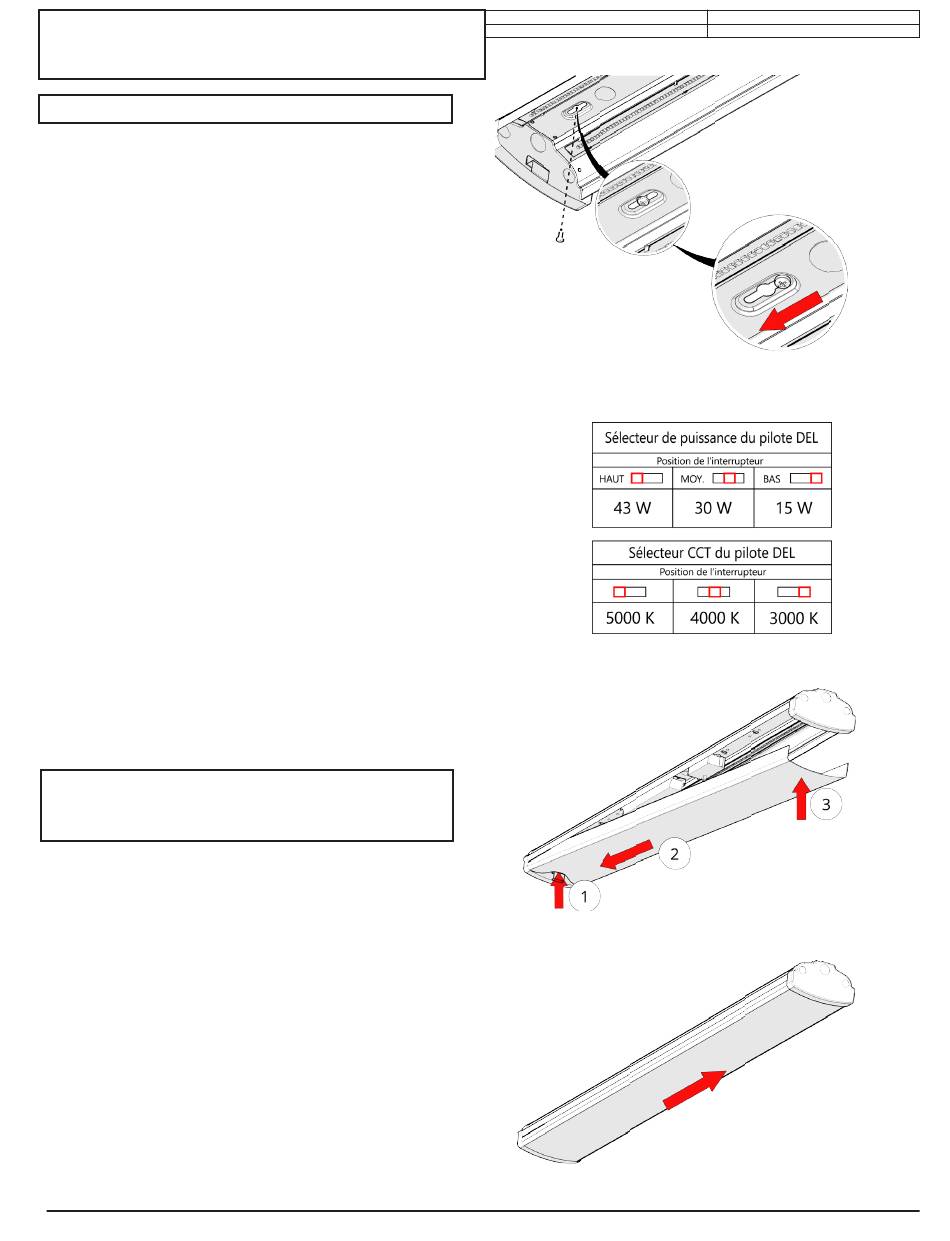

8. Sélectionnez la puissance électrique et le CCT désirés sur le pilote.
Voir Figure 6.
9. Réinstallez la lentille en insérant l'une de ses extrémités dans l'un ou
l'autre des capuchons d'extrémité du luminaire. Appuyez doucement
sur le centre de la lentille près du capuchon d'extrémité pour la
faire dévier d'environ 2,5 cm (1 po), ce qui lui permet de dépasser
le support de fin de course. Faites glisser la lentille aussi loin que
possible dans le capuchon d'extrémité, en maintenant la lentille sous
le support de fin de course. Insérez l'extrémité opposée de la lentille
dans le luminaire. Voir Figure 7.
10. Une fois la lentille complètement insérée dans le luminaire, faites la
glisser vers l'extrémité opposée du luminaire pour la verrouiller en
place. Voir Figure 8.
11. Fournissez l'alimentation au luminaire.
ACCESSOIRE CAPTEUR DE PRÉSENCE
(Nécessite d'utiliser l'accessoire C-ACC-MW-L)
REMARQUE : Si le capteur de présence est utilisé, la gradation est
contrôlée par le capteur de présence.
1. Retirez une alvéole défonçable de 12,7 mm (1/2 po) du capuchon
d'extrémité à l'extrémité sélectionnée du luminaire.
2. Montez le capteur sur le capuchon d'extrémité en faisant passer
les fils du capteur et le raccord fileté à travers l'alvéole défonçable
de 12,7 mm (1/2 po). Fixez le capteur en place à l'aide de l'écrou
du conduit sur le manchon à l'intérieur du capuchon d'extrémité du
luminaire.
3. Reportez-vous aux instructions fournies avec le capteur pour régler
les commutateurs DIP et programmer le capteur.
