Summary of Contents for Techly IUSB-EXTEND1504P

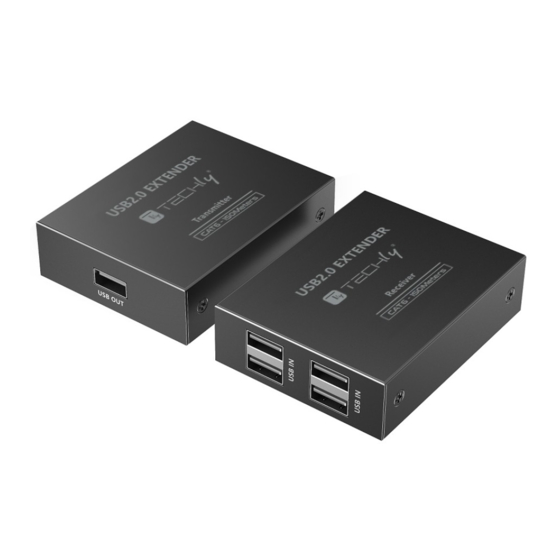

- Page 1 150 M 4-PORTS User's Manual Manuale d’istruzione HIGH-SPEED USB 2.0 EXTENDER OVER CAT6 USB2.0 150 M WITH SWITCH P/N: IUSB-EXTEND1504P 8059018365580 WWW.TECHLY.COM...
-
Page 2: Important Safety Instruction
• Do not expose this apparatus to rain or place it neat water. Any liquid that goes into the apparatus may cause a failure, re, or electric shock. • Do not modify and alter the product and any accessories! Do not use any damaged parts. WWW.TECHLY.COM... -
Page 3: Package Contents
8. Lightning protection, surge protection, ESD protection 9. Plug and play PACKAGE CONTENTS • Transmitter x 1 pc • Receiver x 1 pc • Power supply DCSV/1A x 1 pc • User’s manual x 1 pc • USB cable x 1 pc WWW.TECHLY.COM... -
Page 4: Panel Description
RJ45 port cable USB-A ports Connect with computer Receiver Reset button Press for restarting the device Connect with Cat5e/6/7 network R145 ports cable Connect with DC5V /1A power Power input adapter Connect with USB 2.0 devices USB-A ports keyboard, mouse WWW.TECHLY.COM... -
Page 5: Installation Procedures
150 M 4-PORTS HIGH-SPEED EN - 5 USB 2.0 EXTENDER OVER CAT6 INSTALLATION PROCEDURES One to one connection Switch relay with dedicated switch WWW.TECHLY.COM... -
Page 6: Connection Instructions
Clean only with a dry cloth. Do not use cleaning solvents or abrasives. WARRANTY No guarantee or liability can be accepted for any changes and modi cations of the product or damage caused due to incorrect use of this product. WWW.TECHLY.COM... -
Page 7: Specification
-30° ~ 70°C Humidity 0 ~ 90% (no condensation) ESD protection 1a contact discharge level 2 (+/-4KV) Protection 1b air discharge level 3 (+/-8KV) Implementation of the standard IEC61000-4-2 APPLICATION Industrial control, KVM Extension, Professional AV, Security and Monitoring, Gaming, etc WWW.TECHLY.COM... - Page 8 There is a separate collections system for these products in compliance with EU Directive WEEE. With the CE sign, Techly ensures that the product ® is conformed to the basic European standards and directives.
-
Page 9: Importanti Informazioni Sulla Sicurezza
• Non esporre il prodotto alla pioggia o in presenza di acqua; se il prodotto viene a contatto con qualsiasi liquido questo potrebbe provocare danni, incendi o scosse elettriche. • Non modi care o alterare il prodotto e i suoi accessori! Non utlizzare parti danneggiate. WWW.TECHLY.COM... -
Page 10: Contenuto Della Confezione
High-Speed, Full-Speed o Low-Speed 8. Plug and play CONTENUTO DELLA CONFEZIONE • Trasmettitore x 1pz • Ricevitore x 1 pz • Alimentatore DC5V/1A x 1 pz • Manuale d’istruzione x 1 pz • Cavo USB x 1pz WWW.TECHLY.COM... -
Page 11: Descrizione Apparecchio
Cat5e/6/7 Porta USB-A Collegare con il computer Ricevitore Premere questo tasto per Tasto reset riavviare il dispositivo Collegare al cavo di rete Porta RJ45 Cat5e/6/7 Ingresso di Collegare all’alimentatore alimentazione DC5V/1A Collegare con le periferiche Porta USB-A tastiera, mouse WWW.TECHLY.COM... - Page 12 EXTENDER USB 2.0 HIGH-SPEED IT - 12 4 PORTE SU CAVO CAT. 6 150 M PROCEDURE PER L’INSTALLAZIONE Collegamento uno-a-uno Collegamento con switch dedicato WWW.TECHLY.COM...
-
Page 13: Manutenzione
MANUTENZIONE Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi. GARANZIA Non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modi che del prodotto o a danni determinati dall’uso improprio del prodotto stesso. WWW.TECHLY.COM... - Page 14 Umidità 0 ~ 90% (senza condensa) Protezione ESD 1a contact discharge level 2 (+/-4KV) Protezione 1b air discharge level 3 (+/-8KV) Implementation of the standard IEC61000-4-2 APPLICAZIONI Controllo industriale, Estensione KVM, AV professionale, sicurezza e monitoraggio, gaming, etc WWW.TECHLY.COM...
- Page 15 Contattate le autorità locali competenti per ottenere informazioni in merito allo smaltimento corretto della presente apparecchiatura. Con il marchio CE, Techly garantisce che il prodotto e ® conforme alle norme e direttive europee richieste.
- Page 16 EXTENDER USB 2.0 HIGH-SPEED IT - 16 4 PORTE SU CAVO CAT. 6 150 M All rights reserved. All trademarks and trade names are those of their respective owners. TECHLY® - Viale Europa 33 33077 Sacile (PN) - Italy WWW.TECHLY.COM...
