Summary of Contents for Techly IDATA-EXTIP-373

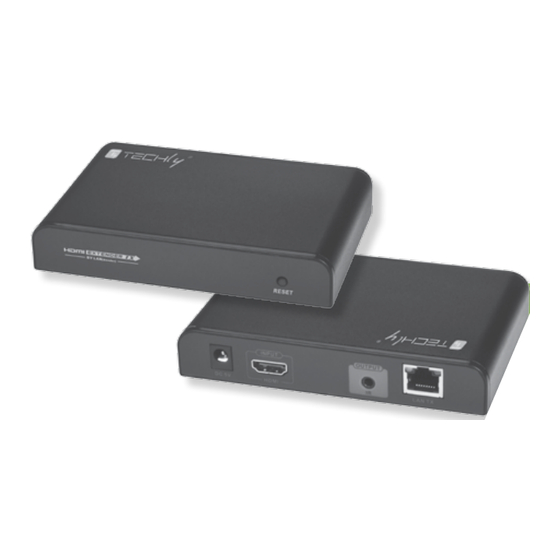

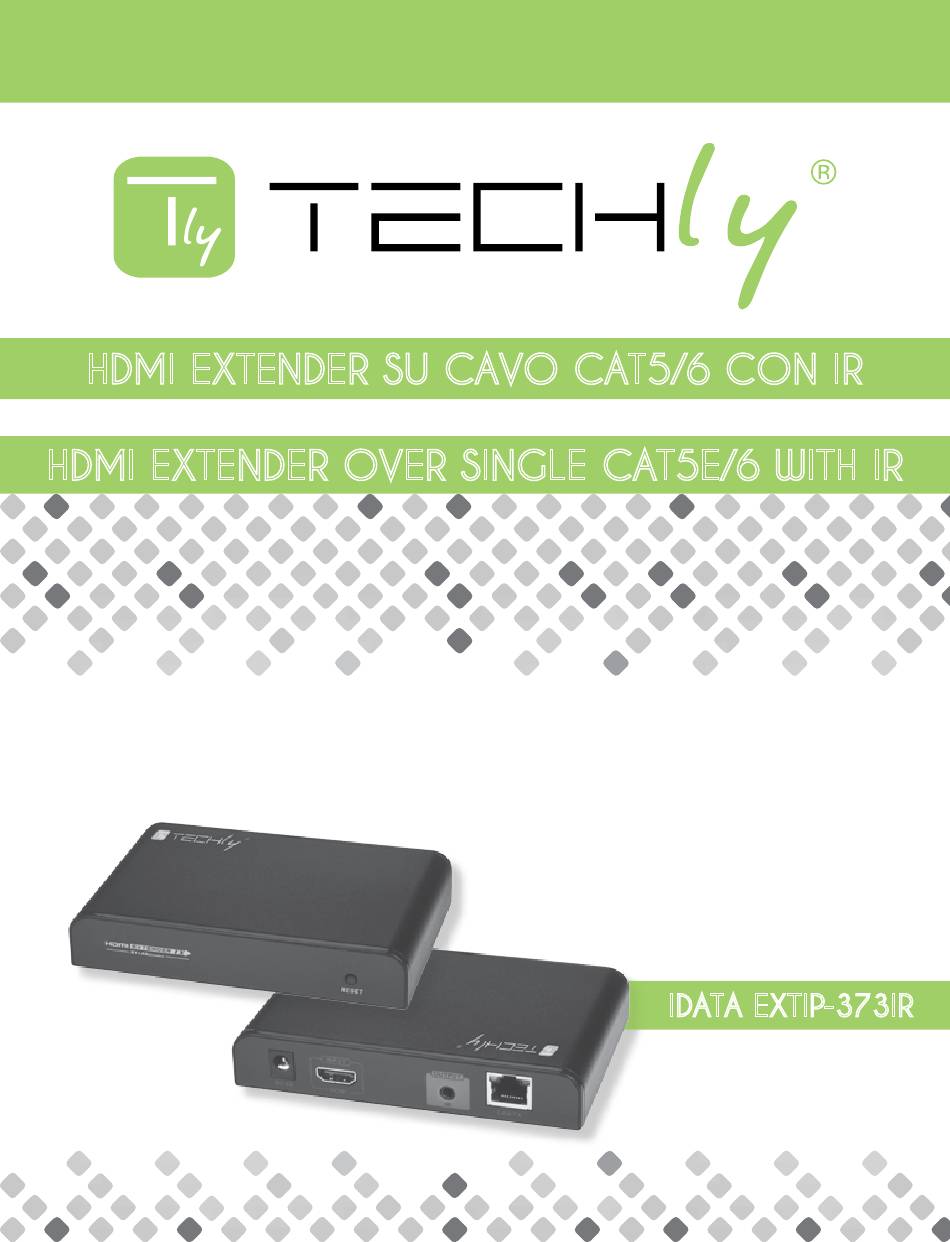

- Page 1 HDMI EXTENDER SU CAVO CAT5/6 CON IR HDMI EXTENDER OVER SINGLE CAT5E/6 WITH IR Manuale d’istruzione User’s manual IDATA EXTIP-373IR...
-
Page 2: Importanti Informazioni Sulla Sicurezza
HDMI EXTENDER SU CAVO CAT5/6 CON IR HDMI EXTENDER SU CAVO CAT5/6 CON IR Gentile Cliente Grazie per aver acquistato questo prodotto. Per ottenere il massimo delle prestazioni nella salvaguardia della sua sicurezza, le consigliamo di leggere con attenzione il presente manuale prima di collegare e mettere in funzione il prodotto. -
Page 3: Contenuto Della Confezione
HDMI EXTENDER SU CAVO CAT5/6 CON IR CONTENUTO DELLA CONFEZIONE Verificare che nella confezione siano inclusi i seguenti elementi: HDMI Extender – Trasmettitore HDMI Extender – Ricevitore Alimentatore DC 5V/1A x 2 Manuale d’istruzioni Prolunga IR Blaster Prolunga ricevitore IR REQUISITI DI INSTALLAZIONE Sorgente HDMI con funzione IR (scheda grafica del computer, DVD, PS3, apparecchiature di monitoraggio HD...) SDTV, HDTV , proiettore con porta HDMI Collegamento: (trasmettitore/ricevitore): UTP/STP CAT5e/6 Nell’estensione tramite LAN, il cavo di collegamento presenta le seguenti caratteristiche: CAT5 massimo 80 metri tra le due periferiche CAT5e massimo 100 metri tra le due periferiche CAT6 massimo 120 metri tra le due periferiche GUIDA ALL’INSTALLAZIONE Cavo Cat5e/6 Seguire lo standard IEEE-568B... - Page 4 HDMI EXTENDER SU CAVO CAT5/6 CON IR Connessione tramite cavo POINT-TO-POINT CONNECTION HDMI IN Cat5e/6 Cable HDMI OUT HDMI EXTENDER SU CAVO CAT5/6 CO HDMI Display HDMI Source HDMI Extender HDMI Extender ‹‹ ›› ‹‹ ›› Sender Receiver POINT-TO-MULTIPOINT CONNECTION POINT-TO-POINT CONNECTION Cat5e/6 Cable HDMI OUT...
- Page 5 HDMI EXTENDER SU CAVO CAT5/6 CON IR Connessione IR remota IR Blaster: Collegare il trasmettitore IR per emettere tutti i segnali di comando IR provenienti dal ricevitore IR a tutte le corrispondenti periferiche presenti dall’altro lato Ricevitore IR: collegare il ricevitore IR per ricevere tutti i segnali di comando IR dai telecomandi IR dei corrispondenti dispositivi D: la luce gialla della porta LAN lampeggia ma lentamente R: 1) verificare se l’HDMI Extender TX e l’HDMI Extender RX sono invertiti 2) verificare se la sorgente HDMI emette il segnale di uscita HDMI correttamente 3) sostituire il cavo HDMI del trasmettitore D: la luce gialla della porta LAN lampeggia rapidamente ma non compare alcuna immagine R: 1) se la sorgente HDMI è una scheda grafica, impostare la risoluzione che può essere supportata dal dispositivo di visualizzazione 2) verificare se il cavi HDMI del ricevitore è collegato correttamente 3) sostituire il cavo HDMI del ricevitore...
-
Page 6: Specifiche Tecniche
HDMI EXTENDER SU CAVO CAT5/6 CON IR D: Compaiono colori anormali o lampeggianti dopo che tutte le periferiche sono state connesse correttamente R: 1) premere il tasto reset dell’Extender HDMI 2) seguire lo standard IEEE-568B D: Perchè il telecomando non funziona? R: 1) Un posizionamento non corretto del trasmettitore IR e del ricevitore IR potrebbero causare HDMI EXTENDER OV il problema di funzionamento dell’extender, si prega di controllare scrupolosamento il SINGLE CAT5E/6 WIT... -
Page 7: Important Safety Instruction
HDMI EXTENDER OVER SINGLE CAT5E/6 WITH IR HDMI EXTENDER OVER SINGLE CAT5E/6 WITH IR Dear Customer Thank you for purchasing this product. For optimum performance and safety, please read these instructions carefully before connecting, operating or adjusting this product. Please keep this manual for future reference. - Page 8 HDMI EXTENDER OVER SINGLE CAT5E/6 WITH IR PACKAGE CONTENTS Make sure your package includes the following items: HDMI Extender – Sender HDMI Extender – Receiver DC 5V/1A Power Adapter x2 pcs HDMI EXTENDER OV User Manual IR Blaster extension cable SINGLE CAT5E/6 WIT IR Receiver extension cable INSTALLATION REQUIREMENTS HDMI source with IR function (computer graphic card, DVD, PS3, HD monitoring equipment etc) SDTV, HDTV, Projector with HDMI port Link Connector (Sender/Receiver) : UTP/STP CAT5e/6 Extends by LAN connection, cable requirements are as follows: CAT5 maximum 80 meters between two devices CAT5e maximum 100 meters between two devices CAT6 maximum 120 meters between two devices INSTALLATION GUIDE Cat5e/6 cable, follow the standard of IEEE-568B 1=Orange/white 2=Orange 3=Green/white 4=Blue 5=Blue/white 6=Green 7=Brown/white 8=Brown...
- Page 9 HDMI EXTENDER OVER SINGLE CAT5E/6 WITH IR Cable connection POINT-TO-POINT CONNECTION HDMI IN Cat5e/6 Cable HDMI OUT HDMI Display HDMI Source HDMI Extender HDMI Extender ‹‹ ›› ‹‹ ›› Sender Receiver POINT-TO-MULTIPOINT CONNECTION POINT-TO-POINT CONNECTION Cat5e/6 Cable HDMI OUT HDMI IN Cat5e/6 Cable HDMI OUT HDMI...
- Page 10 HDMI EXTENDER OVER SINGLE CAT5E/6 WITH IR IR remote connection HDMI EXTENDER OV SINGLE CAT5E/6 WIT IR Blaster: Plug in the IR blaster to emit all IR command signals received from the IR receiver from the other end to control the devices corresponding to the IR signals IR Receiver: plug in the IR receiver to receive all IR command signals from the IR remote controls of the corresponding devices Q: Yellow light of Lan port is flashing but slowly! A: 1) Check whether HDMI Extender TX and HDMI Extender RX is reversed 2) Check whether HDMI source device output HDMI signal correctly 3) Change the HDMI cable of TX Q: Yellow light of Lan port is flashing quickly but no display? A: 1) If HDMI source is graphics card, please set the resolution to be supported by display device 2) Check whether HDMI cable of RX is well connected 3) Change the HDMI cable of RX Q: Yellow Led light of Lan port is not light? A: 1) Check connection of network cable 2) Network cable is too long...
-
Page 11: Technical Specifications
HDMI EXTENDER OVER SINGLE CAT5E/6 WITH IR Q: Abnormal color display or flashing after all the devices are well connected. A: 1) Pls press reset button of HDMI extender 2) Follow the standard of IEEE-568B Q: IR Remote doesn’t work? A: 1) Incorrect placement of IR blaster and IR receiver may result in the failure of the extenders. Please check carefully before plugging in the IR extender 2) Make sure IR carrier frequency is 20-60KHZ TECHNICAL SPECIFICATIONS Power supply 2 pcs x DC 5V/1A HDCP Compliant Compliant DDC Signal 5Vp-p (TTL) Bandwidth Frequency... - Page 12 www.techly.com...
