Summary of Contents for Anest Iwata DPS-902E/EN

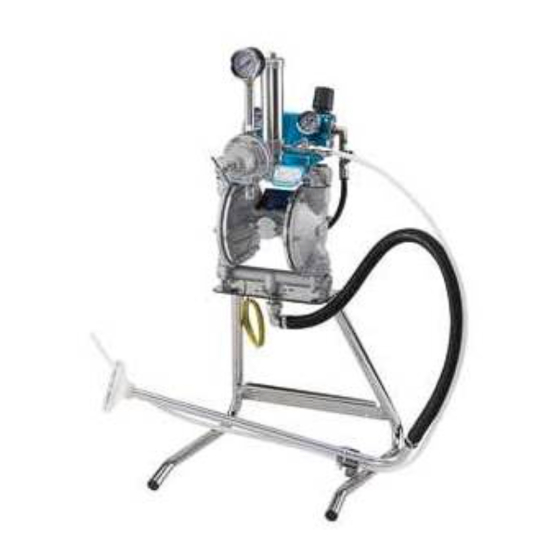

- Page 1 取扱説明書 ■ ペイントポンプ ＤＰＳ-９０２Ｅ/ＥＮ ＤＰＳ-９０４Ｅ/ＥＮ ＤＰＳ-１２０２Ｂ/ＢＮ ＤＰＳ-１２０４Ｂ/ＢＮ この取 扱 説 明 書 は、安 全 にご使 用 いただくために重 要 な警 告 、注 意 事 項 及 び 取 扱 方 法 について記 載 しています。 ご使 用 前 に必 ずお読 みになり、十 分 に理 解 してからご使 用 ください。 また、本...
- Page 2 ■ 重要なお知らせ ・ この取扱説明書で扱われている製品は塗装専用の商品です。他の用途には使用しないでください。 ・ 操作や機能を正しくご理解いただくため、この取扱説明書を必ずお読みになり、重要な警告、注意事項および 取扱方法について、十分に理解された方が使用してください。 ・ 正しい方法にてご使用いただけない場合、死亡や重大な身体上の障害、火災や爆発が起こる可能性がありま すので十分ご注意願います。 この取扱説明書はすぐに確認できる場所に大切に保管してください。 ● 安全性について ・ 本取扱説明書で示す安全事項は、必要最低限のものであります。国や自治体の消防、電気、安全関 連の法規、規則、又それぞれの企業や事業所で規則･規定として守るべき事項に従ってください。 ・ 本文中に次の警告・注意マークで示している箇所は、安全にお使い頂くため、特に重要です。 ・ 絵表示、記号の意味は次のようになっています。 注意喚起の表示 警告 警告内容を怠った場合、人が死亡または重傷を負う可能性が想定される ことを示します。 注意 注意内容を怠った場合、人が傷害を負う可能性、または物理的損害の発 生する可能性が想定されることを示します。 絵表示の例 この記号は『注意すべきこと』を意味しています。 この記号の中や近くに、具体的な注意内容を示します。（左の例は換気に注意） この記号は『してはいけないこと』を意味しています。 記号の中や近くに、具体的な禁止内容を示します。（左の例は接触禁止） この記号は『しなければならないこと』を意味しています。 この記号の中や近くに、具体的な指示内容を示します。 （左の例は保護マスクを着用せよ） ※警告、注意の表示を無視して使用した場合の損害、損傷については、当社では責任を負いかねますので、 御了承願います。 ● 補足表示について この記号は機械の性能や機能を十分に発揮してお使いいただくため、守って 重要...
-
Page 3: Table Of Contents
■目次 重要なお知らせ １． 安全性について ・・・・・・・・・・・・ ２ ２． 現品確認 ・・・・・・・・・・・・ 4 ３． 仕様 ・・・・・・・・・・・・ 5 ４． 各部の名称 ・・・・・・・・・・・・ 5 ５． 作業を始める前に ・・・・・・・・・・・・ 6 ６． 塗装の準備 ・・・・・・・・・・・・ 8 ７． 塗装作業 ・・・・・・・・・・・ 10 ８． 点検と整備 ・・・・・・・・・・・ 11 ９． 故障と対策 ... -
Page 4: １ ． 安全性について
■１ ． 安全性について 警告 保護具の着用 ・作業中は、眼鏡、マスク及び手袋などの保護具を必ず着用してください。 塗料や溶剤が目に入ったり、吸い込む危険性があります。 換気に注意 ・換気の良い場所で使用してください。 換気の不十分な狭い場所で使用すると、塗料や溶剤の飛散した揮発溶剤を吸い込み、 有機溶剤中毒を起こすことがあります。 作業中、身体に異常を感じたら、直ちに医師による治療を受けてください。 接触禁止 ・塗料漏れが発生した場合、絶対に手などで押さえず、直ちにボールバルブ（エアー用）を 閉じてポンプを停止し、ボールバルブ（ドレン用）を開いて、塗料圧力を『０ＭＰａ』にして ください。 装置の誤用による危険 ・人や動物に向けてスプレーしたり、スプレーガンの空気キャップ先端に指を当てて、スプレー しないでください。 目や口及び皮膚などから直接体内に塗料や溶剤が入った場合、非常に危険です。 直ちに医師による治療を受けてください。 使用液体の制約 ・食品用には使用しないでください。 ポンプの部品は、食品用に適する材料を使用していませんので、部品からの異物混入による 健康障害の危険があります。 火気禁止 ・火気のある場所や火気の近くで絶対に使用しないでください。特に下記のものは着火源となる 可能性があり、非常に危険です。 ... - Page 5 警告 破裂に注意 ・ダイアフラムポンプは、最高使用塗料圧力以下で必ず使用してください。 最高使用塗料圧力以上で使用すると、ポンプが破損し、非常に危険です。 ・ホースを傷つけないため、半径５０ｍｍ以下に曲げたり、重いものを載せないでください。 ホースが破損し、非常に危険です。 ・ホースは、漏れや緩みのないように、確実に接続してください。 作業中にホースが外れた場合、塗料の飛び跳ね、ホースの暴れによるけがなど重大な傷害をおよぼす 可能性があります。 ・下記のようなホースは絶対に使用しないでください。作業中にホースが破損する恐れがあり、 非常に危険です。 ・穴が開いている ・傷が付いている ・折れ曲がっている ・つぶれて変形している 重要 ・製品の改造は、絶対にしないでください。 ・部品を交換する場合は、当社純正部品を必ず使用してください。 十分な性能が発揮できないばかりか、故障の原因となります。 ・次のハロゲン化炭化水素系溶剤は使用しないでください。 塩化メチル、塩化エチル、ジクロルメタン、１．２−ジクロルエタン、四塩化炭素、トリクロルエチレン、 １．１．１−トリクロルエタン 化学反応により、本体（アルミニウム部分）にクラック、溶解が発生します。 （特殊な塗料や溶剤などは十分適合性を検討した上でご使用ください。適合性検討のための材質リストを 提出する用意があります） ・ポンプは雨、水のかかる場所に設置又は、保管しないでください。 ポンプの故障の原因となります。...
-
Page 6: ２．現品確認
■２．現品確認 ご注文の製品かどうか、確認してください。また、輸送中に変形や破損した箇所がないか、確認してくださ ・ い。 形式：DPS-902E/EN、-1202B/BN 形式：DPS-904E/EN、-1204B/BN 製品形式 製造年月記号 製品形式 製造年月記号 DPS-902E/EN、-1202B/BN DPS-904B/BN、-1204B/BN 品 名 個数 DPS-902E/EN、-1202B/BN 吸上げパイプセット １ DPS-904E/EN、-1204B/BN 吸込ホースセット ドレンホースセット １ ドレンパイプガイド １ ... -
Page 7: ３．仕様
■３．仕様 項目 DPS-902E/EN DPS-904E/EN DPS-1202B/BN DPS-1204B/BN タイプ タンク式 壁掛け式 タンク式 壁掛け式 全長×全幅×全高㎜ 307×325×687 356×269×449 307×325×729 356×269×491 質量kg 6.0／8.0 5.3／7.2 7.0/10.5 6.0/9.5 エアーホース供給口ねじ径 Ｇ１/４ 塗料吐出口 ねじ径口 Ｇ１/４ 塗料フィルタ ５０メッシュ １枚（吸込口） 使用温度範囲 ５〜４０℃ １．ダイアフラムポンプ形式 ＤＤＰ−９０Ｅ／ＥＮ ... -
Page 8: ５．作業を始める前に
ＤＰＳ−９０４Ｅ/ＥＮ −１２０４Ｂ/ＢＮ 塗料減圧弁 ダイアフラムポンプ ボールバルブ ボールバルブ （ﾄﾞﾚﾝ用） （ｴｱｰ用） ドレンホースセット ステー ドレンパイプ ガイド 吸込ホースセット ■５．作業を始める前に . ５-１ 設置と接続及び点検 警告 ・ホースは、漏れや緩みのないように、確実に接続してください。 作業中にホースが外れた場合、塗料の飛び跳ね、ホースの暴れによるけがなど重大な傷害を及ぼす可能性が あります。 ・ポンプ、スプレーガン、被塗物及び塗料や溶剤を入れる容器は、アースの接続を確実に行ってください。 アースが不十分ですと、静電気のスパークによる爆発や火災の危険性があります。 重要 ･ポンプは雨、水のかかる場所に設置又は、保管しないでください。 ポンプの故障の原因となります。 ・供給エアーは、ドライア及びフィルタ（５０ミクロンより細かい物）を通した、清浄なエアーを使用してください。 ポンプの故障や作動不良の原因となります。 ・ポンプは塗料ミスト等のかからない場所に設置してください。 塗料ミストが付着すると、ポンプの故障の原因となります。 ・メタリック塗料や顔料の大きな塗料をご使用の場合は、塗料中間フィルタ（別売）を使用し、定期的に内部を洗浄 してください。 スプレーガンの詰まり、ブツの発生や塗料減圧の故障の原因となります。 塗料中間フィルタの選定 スプレーガンの詰まり、ブツなどの防止・・・TF-7（接続ジョイント1/4）：塗料減圧弁出口に設置 塗料減圧弁の保護（圧力計の針上り等がある場合）・・・TF-71(接続ジョイント3/8):ポンプ〜減圧弁間に設置 ﾄﾞﾚﾝﾎｰｽｾｯﾄ ・ﾄﾞﾚﾝﾊﾟｲﾌﾟｶﾞｲﾄﾞの磁力を用いて、ﾄﾞﾚﾝﾎｰｽｾｯﾄを吸上ﾊﾟｲﾌﾟｽﾃｰ又は容器蓋セットに固定して、 の飛び出しを 予防してください。 - 6 -... - Page 9 TF-7 ｽﾌﾟﾚｰｶﾞﾝ （別売） 塗料中間フィルタのメッシュ・サイズ（TF-7､71共通） 標準装備 ＃100， オプション ＃150・＃200 塗料ﾎｰｽ ｴｱｰﾎｰｽ （別売） （別売） ｴｱｰ 供給源へ接続 ｴｱｰ 供給源へ接続 吸上げﾊﾟｲﾌﾟｾｯﾄ ドレンホースセット 【ﾄﾞﾚﾝﾊﾟｲﾌﾟｶﾞｲﾄﾞ】の磁力を用 いてﾄﾞﾚﾝﾎｰｽｾｯﾄを「吸上ﾊﾟｲ ﾌﾟｽﾃｰ」又は「容器蓋ｾｯﾄ」に 固定して、飛び出しを予防し て下さい。 吸上パイプステー 容器蓋セット DPS-902E/EN DPS-904E/EN ドレンパイプガイド -1202B/BN -1204B/BN . ５-２ 作動の確認 重要 ・ポンプの空運転は、行わないでください。空運転はポンプ故障の原因となります。 - 7 -...
-
Page 10: ６．塗装の準備
■６．塗装の準備 ６-１. ポンプの洗浄 注意 ・ご購入後、初めてお使いになる場合、ポンプ内部を洗浄液（３〜４リットル）にて洗浄して下さい。 洗浄せずに使用しますと、ポンプ内部の防錆剤により塗装不良が発生する可能性があります。 ワンポイント ・ポンプの洗浄は、スプレーガンの吹付エアーを止めて行うと洗浄液が飛散せず、スプレーガンから吐出 する洗浄液を確認しやすくなります。 ６−１−１.ＤＰＳ−９０２Ｅ/ＥＮ、−１２０２Ｂ/ＢＮ 手順１ 容器(別途ご用意ください)に洗浄液(3〜4 ﾘｯﾄﾙ)を入れて、ポン プ全体を載せます。 手順２ ボールバルブ(ﾄﾞﾚﾝ用)を開きます。 手順３ ボールバルブ(ｴｱｰ用)を開けて、ポンプを作動します。 手順４ 塗料減圧弁のハンドルセットを高側へ締め込みます。 ... - Page 11 ６−１−２.ＤＰＳ−９０４Ｅ/ＥＮ、−１２０４Ｂ/ＢＮ 手順１ 容器に(別途ご用意ください)に洗浄液(3〜4 ﾘｯﾄﾙ)を入れて、吸 込ホースセット及びドレンホースセットを入れます。 手順２ ボールバルブ（ﾄﾞﾚﾝ用）を開けます。 手順３ ボールバルブ（ｴｱｰ用）を開けて、ポンプを作動させます。 手順４ 塗料減圧弁のハンドルセットを高側へ締込みます。 手順５ ドレンホースセットからエアー及び洗浄液が出てくるのを確認し ます。 手順６ ...
-
Page 12: ７．塗装作業
■７．塗装作業 ７−１. 作業の開始 ７−１−１. ＤＰＳ−９０２Ｅ/ＥＮ、−１２０２Ｂ/ＢＮ 手順１ 容器に塗料を入れて、ポンプ全体を載せます。 手順２ ボールバルブ（ﾄﾞﾚﾝ用）を開けます。 手順３ ボールバルブ（ｴｱｰ用）を開けて、ポンプを作動します。 手順４ 塗料減圧弁のハンドルセットを高側へ締込みます。 手順５ ドレンホースセットからエアー及び塗料が出てくるのを確 認します。 手順６ ボールバルブ（ﾄﾞﾚﾝ用）を閉じます。 手順７ スプレーガンの引金を引き、塗料にエアーが混入しなく なるまで、塗料を吐出します。この時、スプレーガンの吹 付エアーは止めてください。 手順８ 塗料減圧弁及びスプレーガンを、塗装条件に適するよう に調整し、吹付作業を行います。 ７−２. 作業の中断と終了 ７−２−１. 作業の中断 重要 作業を３０分以上中断する場合は、ボールバルブ（エアー用）を閉じて、ポンプの作動を停止して、ボールバルブ ・ （ﾄﾞﾚﾝ用）を開けて、ポンプの内部の圧力を０MPaにしてください。 ７−２−２. 作業の終了 手順１ ポンプの洗浄を行ってください。 （P7.6-1 ポンプの洗浄を参照してください。） 手順２ 吸上げパイプセット、又は吸込ホースセットのろ過網を取り... -
Page 13: ８．点検と整備
■８．点検と整備 重要 次表の③項の処置は、お買いあげの販売店又はお近くの当社支店、営業所・サービス会社にご依頼ください。 正しい処置が行われない場合、十分な性能が発揮できなくなります。 ・次表を参照して、点検と整備を行ってください。 時 期 点検、整備内容 ① 作業終了毎 ろ過網の点検、洗浄 ② ５０〜１００時間毎 ポンプの洗浄 ※顔料の多い塗料、沈殿しやすい塗料を使用している場合は、 ５０時間毎に行ってください。 ③ １０００時間（約１年間）毎 ポンプ全体のオーバーホール ※消耗部品の点検、交換を行ってください。 ■９．故障と対策 重要 ☆印の処置は、お買いあげの販売店又はお近くの当社支店、営業所・サービス会社にご依頼ください。 正しい処置が行われない場合、十分な性能が発揮できなくなります。 ９−１. ダイアフラムポンプ 現象 原因 対策 ① ポンプが作動しない ①エアー操作バルブの排気穴の詰まり ①エアー操作バルブの排気穴を (P13 参照) 点検、清掃する。 ②供給エアーの圧力不足 ②エアー圧力を上げる ③塗料減圧弁の圧力設定が低い ③塗料減圧弁のハンドルセットを 高側へ締込み、圧力設定を上げる... - Page 14 現象 原因 対策 ③ 塗料に気泡が入る ①吸込ホースセットの緩み ①締増しを行い、確実に接続する ②吸込ホースに穴が開いている ②ホースを交換する ③アダプター下の緩み ③締め増しを行う ④ダイアフラムの破損 ④分解、点検、交換 ☆ ⑤ダイアフラム押え用ナットの緩み ⑤分解、点検、締付又は交換 ☆ 及び、Ｏリングの破損 ⑥シート部パッキンの変形、破損 ⑥分解、点検、交換 ☆ ④ 塗料が漏れる ①各部の取付不良 ①再組立を行う ☆ ②シート部パッキンの変形、破損 ②分解、点検、交換 ☆ ⑤ エアーが漏れる ①エアー操作バルブの取付不良 ①締め増しを行い、正しく取付ける ②蓋の取付不良 ②再組立を行う ☆ ③ダイアフラムの取付不良 ③再組立を行う ☆ ⑥...
- Page 15 ■１０．分解と組立 １０−１. ダイアフラムポンプの取り外し方 １０−１−１. ＤＰＳ−９０２Ｅ/ＥＮ、−１２０２Ｂ/ＢＮ 手順１ ドレンホースセットを取り外します。 手順２ 塗料減圧弁を取り外します。 手順３ 吸上げパイプセットを取り外します。 手順４ ポンプの下部にある座金組込みボルトＸ２個 を外し、ポンプを容器蓋セットから外します。 １０−１−２. ＤＰＳ−９０４Ｅ/ＥＮ、−１２０４Ｂ/ＢＮ 手順１ ドレンホースセットを外します。 手順２ 吸込ホースセットを外します。 手順３ 塗料減圧弁を外します 手順４ ステーとダイアフラムポンプを取付けている座金組込ボル トｘ２個を外しステーを外します。 １０−２. ダイアフラムポンプの分解と組立 １０−２−１. ポンプ本体 重要 ・各部品を取り付ける場合、六角穴付きボルトは対角線上の順番に、均等に締め付けてください。 7.5Ｎ・m 120Bｼﾘｰｽﾞ： 9Ｎ・m 締付トルク アダプター 90Eｼﾘｰｽﾞ： 蓋 90Eｼﾘｰｽﾞ： 10Ｎ・m 120Bｼﾘｰｽﾞ：15Ｎ・m 本体の上下方向とアダプター（上、下）は取付方向に注意してください。 ...
- Page 16 １０−２−２. エアー操作バルブ 重要 ・エアー操作バルブの後面の小さな穴（４個）は排気穴ですので、 塗料や溶剤などを付着させないでください。 ポンプの故障の原因となります。 ・エアー操作バルブの両サイドブロックの内部にはφ 0.9 の排気穴が開いていますので、ふさがないようにしてください。 排気穴がふさがると、ポンプの作動不良の原因となります。 排気穴 ・エアー操作バルブをオーバーホールする際は、下記のグリスをご用意ください。 【推奨グリス】出光興産製 ダフニーポリレックス NO.2 手順１六角穴付ボルト(M5)ｘ２個を外し、エアー操 作バルブ及びＯリングを取り外します。 O ﾘﾝｸﾞ 手順２エアー操作バルブ側面の六角穴付きボルト 六角穴付ﾎﾞﾙﾄ(M5) (M4)Ｘ４個を外し、両サイドのブロックを取 り外します。 ｴｱｰ操作ﾊﾞﾙﾌﾞ 六角穴付ﾎﾞﾙﾄ(M4) 手順３エアー操作バルブの中から次の部品を取り 外します 1-1 スプールパッキンx12ｹ 1-2 スプールｘ2ｹ 1-3 パッキン押しx4ｹ 1-4 ピストンセット(パッキン付き)x4ｹ 2 Ｏリング(S-8)x2ｹ、(S-4)x2ｹ 3 スペーサーx10ｹ 4-1 ...
- Page 17 １０−２−３. ダイアフラム部 手順１ ダイアフラムの両側にある六角ナットを、両側から同時に 緩めます。 どちらか一方のナットが取り外せます。 手順２ 六角ナットが外れた側の下記の部品を、ロッドから ﾀﾞｲｱﾌﾗﾑ押え内 順番に取り外します。 ﾀﾞｲｱﾌﾗﾑ内（黒) ①ばね座金 Ｘ１個 ﾀﾞｲｱﾌﾗﾑ外（白) ②ダイアフラム押え外 Ｘ１個 O ﾘﾝｸﾞ ③Ｏリング Ｘ１個 ④ダイアフラムセット Ｘ１個 ﾀﾞｲｱﾌﾗﾑ押え外...
- Page 18 手順３ 六角ナットの外れた側から、ロッドを押しながら、 六角ナットのはずれていない側のダイアフラムを 押す つかんで、本体からロッドを引き抜きます。 ロッド 本体 手順４ ロッドの中心部を押え、六角ナットを外し、下記の 部品をロッドより順番に取り外します。 ①ばね座金 Ｘ１個 ②ダイアフラム押え外 Ｘ１個 ③Ｏﾘﾝｸﾞ Ｘ１個 ④ダイアフラムセット Ｘ１個 ...
- Page 19 １０−２−５. 吸込弁、吐出弁部 重要 ･吐出弁及び吐出弁を取り付ける場合、Ｏリングを必ず取り付けてください。 Ｏリングが正しく取り付けられていない場合、塗料洩れが発生します。 手順１ 吸込弁を外す場合、蓋の塗料室側からマイナス ドライバーなどで鋼球を押すと、鋼球と吸込弁 が同時に取り外せます。 手順２ 吐出弁を外す場合、吐出弁の内部に指を入れ、 引き出します。 １０−３. 塗料減圧弁の分解と組立 ワンポイント ・塗料減圧弁の分解と組立は、ダイアフラムポンプから取り外して行ってください。 ・本体〜立ち上げパイプから圧力計を分解した場合、各ねじ部シール剤を塗布し、機密性を保ってください。 圧力計に塗料が入りそれが固まって圧力計が作動不良になります。 １０−３−１. 分解 手順１ ...
- Page 20 １０−３−２. 組立 重要 ・ 超硬シートは，テーパー側に超硬ボールが組まれるよう本体に取付けてください。その際，パッキンを 入れ忘れないように注意してください。 正しく組み立てられない場合，シート洩れによる圧力計の針上りが発生し十分な性能が発揮できません。 ・ 本体にジョイントを取付ける場合，締付トルクに注意してください。 強く締め付けすぎると、本体側が破損する場合があります。 ジョイント締付トルク １４.７ N・ｍ｛１５０kgf・ｃｍ｝ 手順１ 各部品にキズ、破損、異物の付着がないか確認します。 手順２ ﾀﾞｲｱﾌﾗﾑﾎﾞﾙﾄにﾀﾞｲｱﾌﾗﾑ受け、ﾀﾞｲｱﾌﾗﾑ、Ｏﾘﾝｸﾞ、 ﾀﾞｲｱﾌﾗﾑ押え、ばね座金を取付け六角ﾅｯﾄを締込み ます。 手順３ 手順２でセットしたﾀﾞｲｱﾌﾗﾑ部、調整ばね、ばね受け、 ﾀﾞｲｱﾌﾗﾑｷｬｯﾌﾟを本体にのせ、六角穴付ﾎﾞﾙﾄを対角 線上に均等に締め付けます。 六角ﾅｯﾄ締付トルク ９.８N・m｛100kgf・cm｝ 手順４ ｼﾞｮｲﾝﾄにＯﾘﾝｸﾞを取付けます。 手順５ 本体にﾊﾟｯｷﾝ、超硬ｼｰﾄを組込みます。 手順６ ｼﾞｮｲﾝﾄにﾊﾞﾙﾌﾞﾊﾞﾈ、超硬ﾎﾞｰﾙを組込んだ後、本体に ジョイントを組込みます。 ｼﾞｮｲﾝﾄ締付トルク １４.７N.m ｛150kgf･cm｝ 手順７ 最後にｼﾞｮｲﾝﾄが緩まぬようｼﾞｬﾐﾅｯﾄを締付けます。 - 18 -...
- Page 21 ■１１．構成部品 １１−１. ＤＰＳ−９０２Ｅ/ＥＮ、−１２０２Ｂ/ＢＮ ※印の部品詳細は後頁をご覧ください。 ○ 印または、●印の部品は共通部品です。 品 名 個数 902E 902EN 1202B 1202BN １ １ 全ての形式で異なります。 ダイアフラムポンプ ２ １ ○ ● ○ ● 塗料減圧弁 ３ 容器蓋セット １ ○ ５ ２ ○ 防塵キャップ ６ ２ ○ 補給口蓋セット ７ 防塵キャップ １ ○ ８ ...
- Page 22 １１−２. ＤＰＳ−９０４Ｅ/ＥＮ、−１２０４Ｂ/ＢＮ ※印の部品詳細は後頁をご覧ください。 ○ 印または、●印の部品は共通部品です。 品 名 個数 904E 904EN 1204B 1204BN １ ダイアフラムポンプ １ 全ての形式で異なります。 ２ ステー １ ○ 形式銘板 ３ １ ○ ４ オスメスユニオン １ ○ ● ○ ● ５ 座金組込ボルト ２ ○ ６ 塗料減圧弁 １ ○ ● ○ ...
- Page 23 １１−３. ＤＤＰ−９０Ｅ・９０ＥＮ・１２０Ｂ・１２０ＢＮ- - 21 -...
- Page 24 ☆ 印の部品は消耗品です ○ 印または、●印の部品は形式で共通部品です。 消耗品 No. 品名 個数 90E 90EN 120B 120BN 1 本体 1 ○ ● 2 蓋 2 全ての形式で異なります 3 アダプター上 1 ○ ● ○ ● 4 六角穴付プラグ 5 ○ ● ○ ● 5 ...
- Page 25 No.⑭エア操作バルブ 品名 個数 構成/サイズ 1-1スプールパッキンx12ｹ 1-3パッキン押しx4ｹ 1 スペアパーツセット 1式 1-2スプールx2ｹ 1-4ピストンセットx4ｹ 2 Ｏリング 1式 S-7x2ｹ S-4x2ｹ 3 スペーサーセット 1式 10ｹセット 4-1キャップ(1)x1ｹ 4-3復帰ボタンセットx2ｹ 4 キャップボタンセット 1式 4-2キャップ(2)x1ｹ 5 六角穴付きボルト 4 M4×20L 塗料減圧弁 ＰＲ−５Ｂ／ＢＮ 塗料減圧弁の形式 ・PR-5B：DPS-902E／904E／DPS-1202B/1204B用 ・PR-5BN：DPS-902EN／904EN／DPS-1202BN／1204BN用...
- Page 26 吸上げパイプセット（DPS-902E/EN、-1202B/BN） 品名 個数 3 2 ※ 1 塗料吸込濾過器 1 2 吸上げパイプ 1 3 ブッシュ 1 吸込ホースセット（DPS-904E/EN、-1204B/BN） 品名 個数 DPS-904E/-1204B 1 吸込口ジョイント 1 2 ホースバンド 2 ...
- Page 27 ■ １２．保証と修理サービス １２−１ 保証について 保 証 書（保証規定） お買上げの商品を本取扱説明書にしたがって、正常のご使用状態で万一故障が起こりました時は、 本保証書の記載内容により無償修理いたします。 形式 DPS-902E、902EN、904Ｅ、904EN 品名 ペイントポンプ DPS-1202E､1202EN、1204E、1204EN 御社名 お お名前 客 ご住所 〒□□□-□□□□ 様 TEL（ ） - FAX（ ...
- Page 28 - 26 -...
- Page 29 Instruction manual ■Paint Pump ＤＰＳ-９０２Ｅ/ＥＮ ＤＰＳ-９０４Ｅ/ＥＮ ＤＰＳ-１２０２Ｂ/ＢＮ ＤＰＳ-１２０４Ｂ/ＢＮ This instruction manual contains IMPORTANT WARNINGS, CAUTIONS and INSTRUCTIONS. Read and understand this instruction manual before use and retain for reference. - 27 -...
- Page 30 ■ Important information - Safety precautions - Equipment in this instruction manual is exclusively for coating purposes. Do not use for other purposes. - Read and understand this instruction manual. The operator shall fully understand the requirements stated within the instruction manual including important warnings, cautions, operation and correct handling. - Incorrect operation or mishanding can cause serious bodily, death, fire or explostion.
- Page 31 ■ Contents Important information - safety precautions 1. Safety precautions ·························· 2. Check the products ························· 3. Specifications ······························· 4. Name of each section and function ·· 5. Before operation ···························· 6. Preparation for painting ··················· 7. Painting job ··································· 8.
-
Page 32: Safety Precautions
■1. Safety precautions Wear protective cover. • During painting, be sure to wear protective cover such as glasses, mask or gloves to avoid serious injury caused by paints or solvents which might enter your eyes or you might inhale. Be careful about ventilation. •... - Page 33 Be careful about explosion. • Be sure to use paint pump at less than max. fluid operating pressure. Usage at more than max. fluid operating pressure can cause explosion of pump resulting in great danger. • Never bend hose with a radius of less than 50mm. Never put heavy things on it (in order not to damage the hose).
-
Page 34: Check The Products
Check to make sure the products are as ordered, and they have not been distorted or damaged during transportation. Model Model ：DPS-902E/EN、-1202B/BN ：DPS-904E/EN、-1204B/BN Model name Serial No... -
Page 35: Specifications
■3. Specifications Model DPS-902E/EN DPS-904E/EN DPS-1202B/BN DPS-1204B/BN Type Pail-mount Wall-mount Pail-mount Wall-mount Dimensions (L×W×H) mm 307×325×687 356×269×449 307×325×729 356×269×491 Mass kg 6.0／8.0 5.3／7.2 7.0/10.5 6.0/9.5 Air inlet Ｇ１/４ Fluid outlet Ｇ１/４ Fluid filter 50 mesh 1pc.(intake port) Fluid temperature ５〜４０℃ ... -
Page 36: Before Operation
ＤＰＳ−９０４Ｅ/ＥＮ −１２０４Ｂ/ＢＮ Paint regulator Diaphragm pump Ball valve (for drain) Ball valve (for air) Drain hose set Stay Drain pipe guide Intake hose set ■5. Before operation 5-1.Installation, connection and inspection • Securely connect hose to avoid leaks and looseness. If hose is disconnected during operation, hazardous hose movement and paint ejection will cause severe bodily njury. - Page 37 Suction pipe Drain hose set By using magnetism of the drain pipe guide, fix drain hose set. Suction pipe stay Lid set DPS-902E/EN DPS-904E/EN -1202B/BN Drain pipe guide -1204B/BN 5-2. Check operation • Do not idle pump operation. Idle operation can cause pump failure - 35 -...
-
Page 38: Preparation For Painting
■6. Preparation for painting 6-1. Cleaning pump • When you use the product for the first time after purchasing it, clean the inside pump with cleaning liquid (3~4 liters). Use without cleaning can cause painting failure due to rust preventives inside pump. ･... - Page 39 ６−１−２.ＤＰＳ−９０４Ｅ/ＥＮ、−１２０４Ｂ/ＢＮ Job 1 Put cleaning liquid (3~4 liters) into container (please Open High Ball valve prepare on your side), and put (for drain) intake hose set and drain hose set. Open Job 2 Ball valve (for air) Open ball valve (for drain) Job 3 Open ball valve (for air) and operate pump cleaning liquid...
-
Page 40: Painting Job
■7. Painting job 7-1. Starting job ７−１−１. ＤＰＳ−９０２Ｅ/ＥＮ、−１２０２Ｂ/ＢＮ Job 1 Pour paint into container, and a pump is put. Job 2 Open ball valve (for drain). Job 3 Open ball valve (for air) and operate pump Job 4 Tighten handle set of fluid regulator toward “high”... -
Page 41: Inspection And Maintenance
■8. Inspection and maintenance ･Regarding ③ in the below chart, consult our distributor or the shop which sold it to you. If it is not done properly, it can cause poor performance. Time Inspection and maintenance ① After every job ends Inspect and clean filter. -
Page 42: Disassembly And Assembly
Problems Causes Remedies ③ Paint contains air ① Intake hose set is loose. ① Tighten and secure connection. ② Hole in intake hose. ② Replace hose ③ Lower adaptor is loose. ③ Tighten. ④ Diaphragm is damaged. ... - Page 43 １０−１−２. ＤＰＳ−９０４Ｅ/ＥＮ、−１２０４Ｂ/ＢＮ Paint regulator Job1 Remove drain hose set. Job2 Remove intake hose set. Drain hose set Job3 Remove fluid regulator. Bolt with washer Suction pipe Job4 diaphragm pump Remove 2 bolts at and stay attach, and remove stay. 10-2 Disassembly and assembly of diaphragm pump 10-2-1.
- Page 44 10-2-2 Air operating valve •As small holes on the back of air operating valve are exhaust holes, do not allow paint or solvent to adhere. If it done, it can cause failure of pump. • Do not clog Ø0.9 exhaust hole inside of blocks on both sides of air operating valve.
- Page 45 10-2-3. Diaphragm section Job1 Loosen hex. nuts which are on both sides of diaphragm.You can remove either one of them. Job2 Diaphragm holder in Diaphragm(Black) Remove the following parts beginning with the rod from the Diaphragm(white) side where hex. nut is removed. ①...
- Page 46 10-2-4 Rod section •Do not damage, bend rod, or attach dirt or foreign matter to it. If done, it can damage the rod. Open side faces outside. •W hen fitting Y packing or O ring to rod, be sure to grease and careful about fitting direction.
- Page 47 10-3. Disassembly and assembly of fluid regulator 10-3-1 Disassembly First remove the fluid regulator from diaphragm pump （DPS-90E, 90EN, 120B,120BN） and then disassembly and ・ assemble it. When you disassemble pressure gauge from main body〜rising pipe, apply sealing compound to each ・...
- Page 48 10-3-2 Assembly Fit tungsten carbide seat to main body so that tungsten carbide ball fits tapered side of the seat. ・ Do not forget to fit packing. Incorrect assembling can cause paint to leak from seated section, resulting in higher actual pressure than pressure shown in pressure gauge. Pay attention to tightening torque when fitting joint to main body.
-
Page 49: Parts List
■11. Parts list １１−１. ＤＰＳ−９０２Ｅ/ＥＮ、−１２０２Ｂ/ＢＮ ・Refer to following pages for detail of ※ marked parts ○ or ● marked parts differ among DDP-90E, DDP-90EN, DDP-120B，DDP-120BN respectively Qty 902E 902EN 1202B 1202BN Parts Name Differ all model １ Diaphragm pump １ ２ Paint regulator １... - Page 50 １１−２. ＤＰＳ−９０４Ｅ/ＥＮ、−１２０４Ｂ/ＢＮ ・Refer to following pages for detail of ※ marked parts ○ or ● marked parts differ among DDP-90E, DDP-90EN, DDP-120B，DDP-120BN respectively 904E 904EN 1204B 1204BN Parts Name Differ all model Diaphragm pump １ １ Stay ２ １ ○ Nameplate ３...
- Page 51 １１−３. ＤＤＰ−９０Ｅ・９０ＥＮ・１２０Ｂ・１２０ＢＮ- ※1 Part ※2 Part DDP-120B･DDP-120BN complete DDP-120B ･ DDP-120BN parts. complete parts. - 49 -...
- Page 52 ○ or ● marked parts differ among DDP-90E, DDP-90EN, DDP-120B，DDP-120BN respectively ・ ☆ marked parts are consumable parts ・ consumables Part name 90EN 120B 120BN Main body ○ ● Differ all model Adopter upper ○ ● ○ ● plug with hex hole ○ ...
- Page 53 Air operating valve Parts name Qt y Notice 1-1 Spool packing x12pcs 1-3Packing spacer x4pcs 1 Spare parts set 1set 1-2 Spool x2pcs 1-4 Piston set x4pcs 2 O ring 1set S-7x2pcs S-4x2pcs 3 Spacer set 1set 10pcs 4-1 Cap(1)x1pc 4-3 Button setx2pcs 4 Cap button set 1set 4-2 Cap(2)x1pc 5 Hex socket head bolt 4 M4×20L Fluid regulator PR-5B・PR-5BN ○...
- Page 54 Suction pipe（DPS-902E/EN、-1202B/BN） Pars name 3 2 ※ 1 fluid intake filter 1 2 Suction pipe 1 3 Bush 1 Intake hose set （DPS-904E/EN、-1204B/BN） DPS-904E/-1204B Pars name 1 Intake joint 1 ...
- Page 55 〒223-8501 横浜市港北区新吉田町 3176 3176, Shinyoshida-cho, Kohoku-Ku, Yokohama 223-8501, Japan 取説 No.T227-07 ｺｰﾄﾞ No.04490642...
